Зачем ставить солнечные батареи на крышу дома, и как их выбрать

Общие характеристики и доступность приобретения

Оборудование не наносит вреда окружающей среде и обеспечивает стабильное питание без скачков напряжения. И, главное, поставляет бесплатную энергию: за которую не приходят коммунальные счета.

Внешний вид солнечных панелей мало изменился, после их изобретения, чего не скажешь о внутренней «начинке»Источник ecoteco.ru

Солнечная модуль преобразовывает свет в электрическую энергию, генерируя постоянный ток. Площадь панелей может достигать нескольких метров. Когда необходимо увеличить мощность системы, увеличивают количество модулей. Их эффективность зависит от интенсивности солнечного света и угла падения лучей: от местоположения, сезона, климатических условий и времени суток. Чтобы грамотно учитывать все эти нюансы, монтаж должны выполнять профессионалы.

Виды модулей:

Монокристаллические.

Состоят из силиконовых ячеек, преобразующих солнечную энергию. Отличаются компактными размерами. По своей производительности это до недавнего времени самая эффективная (КПД до 22 %) солнечная батарея для дома. Комплект (цена его одна из дорогостоящих) обойдется от 100 тыс. рублей.

Поликристаллические.

В них используется поликристаллический кремний. Они не так эффективны (эффективность до 18%), как монокристаллические фотоэлементы. Зато их стоимость существенно ниже, поэтому они доступны широким слоям населения.

Аморфные.

Имеют тонкопленочные фотоэлементы на основе кремния. Уступают моно и поликристаллам по выработке энергии, но и стоят дешевле. Их преимуществом является способность функционировать при рассеянном и даже слабом освещении.

Гетероструктурные.

Современные и наиболее эффективные на сегодняшний день солнечные модули, обладающие КПД 22-25% (на протяжении всего срока службы!). Эффективно работают как в облачную погоду, так и при высоких температурах).

В России единственным производителем модулей по этой технологии является компания «Хевел», которая входит в пятерку мировых производителей, выпускающих гетероструктурные солнечные модули.

НТЦ компании в 2016 году запатентовал собственную технологию создания гетероструктурных модулей и сейчас её активно развивает.

Гетероструктурные солнечные панели «Хевел»Источник hevelsolar.com

В систему входят также следующие компоненты:

Инвертор, который преобразует постоянный ток в переменный.
Аккумуляторная батарея. Она не только накапливает энергию, но и нивелирует перепады напряжения, когда меняется уровень освещенности.
Контроллер зарядного напряжения аккумулятора, режима зарядки, температуры и других параметров.

В магазинах можно приобрести как отдельные компоненты, так и целые системы. При этом мощность устройств определяется исходя из конкретных потребностей.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

Летний вариант для горячего водоснабжения
Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Устройство системы электропитания от солнечных батарей

Преобразовывать энергию солнца в электричество – эта идея длительное время не давала спать ученым. С открытием свойств полупроводников это стало возможным. В солнечных батареях используются кремниевые кристаллы. При попадании на них солнечного света в них образуется направленное движение электронов, которое называется электрическим током. При соединении достаточного количества таких кристаллов получаем вполне приличные по величине токи: одна панель площадью чуть больше метра (1,3-1,4 м2 при достаточном уровне освещенности может выдать до 270 Вт (напряжение 24 В).

Электрические солнечные батареи для дома открывают много возможностей

Так как освещенность меняется в зависимости от погоды, времени суток, напрямую подключать устройства к солнечным батареям не получается. Нужна целая система. Кроме солнечных панелей требуется:

Аккумулятор. На протяжении светового дня под воздействием солнечных лучей солнечные батареи вырабатывают электрический ток для дома, дачи. Он не всегда используется в полном объеме, его излишки накапливаются в аккумуляторе. Накопленная энергия расходуется ненастную погоду.
Контролер. Не обязательная часть, но желательная (при достаточном количестве средств). Отслеживает уровень заряда аккумулятора, не допуская его чрезмерного разряда или превышения уровня максимального заряда. Оба этих состояния губительны для аккумулятора, так что наличие контролера продлевает срок эксплуатации аккумулятора. Также контролер обеспечивает оптимальный режим работы солнечных панелей.
Преобразователь постоянного тока в переменный (инвертор). Не все устройства рассчитаны на постоянный ток. Многие работают от переменного напряжения в 220 вольт. Преобразователь дает возможность получить напряжение 220-230 В.

Солнечные батареи для дома — только часть системы

Установив солнечные батареи для дома или дачи, можно стать совершенно независимым от официального поставщика. Но для этого надо иметь большое количество батарей, некоторое количество аккумуляторов. Комплект, который вырабатывает 1,5 кВт а сутки стоит около 1000$. Этого достаточно для обеспечения потребностей дачи или части электрооборудования в доме. Комплект солнечных батарей для производства 4 кВт в сутки стоит порядка 2200$, на 9 кВт в сутки — 6200$. Так как солнечные батареи для дома — модульная система, можно купить установку, которая будет обеспечивать часть потребностей, постепенно увеличивая ее производительность.

Как выбрать?

Установка гелиосистемы на собственном участке обойдется в приличную сумму. Перед тем как приступать к установке солнечной батареи, необходимо определиться с требующейся мощностью для всех приборов. И в первую очередь необходимо вычислить оптимальную пиковую нагрузку в киловаттах и рациональное условно среднее потребление энергии в киловатт/часах для обеспечения нужд дома или участка.

Для рационального использования солнечного электричества необходимо определить:

пиковую нагрузку – для ее определения необходимо сложить мощность всех приборов, включенных одновременно;
максимум потребляемой мощности – параметр, необходимый для определения категории приборов, которые должны работать в одно время;
суточное потребление – определяется умножением индивидуальной мощности отдельно взятого прибора на время, в течение которого он работал;
среднесуточное потребление – определяется путем сложения расхода энергии всех электроприборов за одни сутки.

Все эти данные необходимы для комплектации и стабильной последующей работы солнечной батареи. Полученная информация позволит подобрать более подходящие параметры аккумуляторного блока – дорогостоящего элемента солнечной системы.

Для проведения всех расчетов понадобится лист в клетку или, если вы предпочитаете работать на компьютере, то удобнее всего будет использовать файл Excel. Подготовьте шаблон таблицы с 29-ю колонками.

Укажите названия граф по порядку.

Название электроприбора, бытовой техники или инструмента – специалисты рекомендуют начинать описывать энергопотребителей с прихожей, а затем двигаться вкруговую по часовой или против часовой стрелки. Если дом имеет более одного этажа, то отправной точкой всех последующих уровней служит лестница. А также укажите уличные электроприборы.
Индивидуальная потребляемая мощность.
Время суток начиная от 00 и до 23 часов, то есть для этого вам понадобится 24 колонки. В колонках со временем необходимо будет указать два числа в виде дроби: продолжительность работы в течение конкретного часа/ индивидуальную потребляемую мощность.
В 27 колонке укажите суммарное время работы электроприбора за сутки.
Для 28 колонки необходимо помножить между собой данные из 27 колонки на индивидуально потребляемую мощность.
После заполнения таблицы вычисляется итоговая нагрузка каждого прибора на протяжении каждого часа – полученные данные вводятся в 29 колонку.

После заполнения последней колонки определяется среднесуточное потребления. Для этого все данные в последней колонке суммируют. Но в данном расчете не учитывается потребление всей системы гелиоколлектора. Для вычисления этих данных необходимо учитывать вспомогательный коэффициент при итоговых расчетах.

Такой тщательный и кропотливый подсчет позволит получить развернутую спецификацию энергопотребителей с учетом часовых нагрузок. Поскольку солнечная энергия очень дорогая, ее расход необходимо минимизировать и рационально использовать для питания всех приборов. К примеру, если гелиоколлектор будет использоваться в качестве резервного питания дома, то полученные данные позволят исключить энергоемкие приборы от сети до окончательного восстановления основного электроснабжения.

Для постоянного снабжения дома энергией от солнечной батареи при расчетах часовые нагрузки выдвигаются вперед. Потребление электроэнергии необходимо настроить таким образом, чтобы исключить аварийные ситуации при работе системы и выровнять максимальные нагрузки.

На данном графике наглядно показано, как рационально использовать энергию солнца в доме. Первоначальный график показывает, что нагрузка распределялась в течение суток хаотично: среднесуточная почасовая составляла 750 Вт, а показатель потребления – 18 кВт в час. После точных расчетов и грамотного планирования удалось снизить показатель суточного потребления до 12 кВт/час, а среднесуточную почасовую нагрузку до 500 Вт. Данный вариант распределения энергии также подходит и для резервного питания.

Шаг 5: Выбор инвертора

Солнечные батареи получают солнечные лучи и конвертируют их в электричество, они являются источниками постоянного тока (DC), также как аккумуляторная батарея, а нам для подключения розеток требуется переменный ток с напряжением 220В. Постоянный ток (DC) преобразуется в переменный ток (AC) через устройство под названием инвертор.

Виды волн переменного тока на выходе инвертора:

Прямоугольная волна – меандр;
Модифицированная синусоида;
Чистая синусоида.

Инвертор прямоугольной волны дешевле всех, но подходит не для всех приборов. Инвертор модифицированной синусоиды тоже не предназначен для обеспечения электричеством приборов с электромагнитными или ёмкостными компонентами, типа: микроволновых печей; холодильников; различных типов электродвигателей. Инверторы с модифицированной синусоидой работают с меньшей эффективностью, чем инверторы с чистой синусоидой.

Мы рекомендуем выбирать инверторы с чистой синусоидой.

Параметры инвертора:

Мощность инвертора должна быть равной или больше, чем мощность всех приборов нагрузки, включенных одновременно;
Если есть приборы с пусковыми токами (электродвигатели), нельзя чтобы она превышала максимальную мощность инвертора с учетом других электропотребителей;
Предположим, что у нас будет: телевизор (50Вт) + вентилятор (50Вт) + настольная лампа (10Вт) = 110Вт;
Чтобы иметь запас по мощности, выбираем инвертор от 150Вт. Так как наша система 12В, мы должны выбрать инвертор постоянного тока 12В в 220В/50Гц переменного тока с чистой синусоидой.

Примечание: Такая техника как стиральная машина, холодильник, фен, пылесос и т.д. имеют начальную потребляемую мощность во много раз больше, чем их нормальная рабочая мощность. Как правило, это вызвано наличием электрических двигателей или конденсаторов в таких приборах

Это должно быть принято во внимание при выборе мощности преобразователя (инвертора).

Шаг 1: Расчет нагрузки

Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:

Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).

Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.

Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.

Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.

Требуемые материалы

Для изготовления солнечной батареи потребуются следующие материалы:

фотоячейки;
алюминиевые уголки;
диоды Шоттки;
силиконовые герметики;
проводники;
крепежные винты и метизы;
поликарбонатный лист/оргстекло;
паяльное оборудование.

Эти материалы обязательны для того, чтобы сделать солнечную батарею своими руками.

Выбор фотоэлементов

Чтобы сделать солнечную батарею для дома своими руками, следует правильно подобрать фотоэлементы. Последние подразделяются на монокристаллические, поликристаллические и аморфные.

КПД первых составляет 13%, но такие фотоэлементы малоэффективны в непогоду, внешне представляют собой ярко-синие квадраты. Поликристаллические фотоэлементы способны генерировать электроэнергию даже в непогоду, хотя их КПД всего лишь 9%, внешне темнее монокристаллических и срезаны по краям. Аморфные фотоячейки изготавливаются из гибкого кремния, их КПД составляет 10%, работоспособность не зависит от погодных условий, но изготовление таких ячеек слишком затратное, поэтому их редко используют.

Если вы планируете применять генерируемую фотоэлементами электроэнергию на даче, то советуем собрать солнечную батарею своими руками из поликристаллических ячеек, так как их КПД достаточно для ваших целей.

Следует покупать фотоячейки одной марки, так как фотоэлементы нескольких марок могут сильно отличаться — это может стать причиной возникновения проблем со сборкой батареи и ее функционированием.

Количество производимого тока определяется габаритами самого маленького фотоэлемента, поэтому следует покупать фотоячейки одинакового размера. Конечно же, не стоит приобретать дешевую продукцию, ведь это значит, что она не прошла проверку. Также не следует покупать фотоэлементы, покрытые воском (многие производители покрывают фотоячейки воском для сохранности продукции при перевозке): при его удалении можно испортить фотоэлемент.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

Расчеты перед покупкой

Чтобы подобрать комплект с подходящими показателями, нужно в первую очередь рассчитать мощность. Она зависит от энергонагрузки, чем этот показатель выше, тем производительнее потребуются батареи. Для частных домов лучше всего подойдут панели мощностью от 150 до 250 Вт, в то время как для дачного дома достаточно вариантов на 50 Вт.

В первую очередь следует рассчитать базовое потребление энергии, для этого нужно учесть каждый используемый прибор и среднее время его работы в течение суток. Далее надо просто сложить все показатели и получится расчетная нагрузка в киловатт-часах.

Это минимальный показатель, на который нужно ориентироваться. При этом требуется делать определенный запас и учитывать потери энергии, которые происходят в сети, а также что заряд аккумуляторов постепенно падает. Обычно делается запас порядка 30%, но лучше сделать его больше.

Пример системы с восемью аккумуляторами.

Чтобы существенно понизить расход электричества и не приобретать мощное оборудование, которое намного дороже, стоит перевести часть потребителей энергии на напряжение 12 В. Можно поставить светодиодные лампы и приобрести часть бытовой техники под такие характеристики. Это существенно снизит энергопотребление и позволит сэкономить на солнечных батареях.

Обязательно учесть инсоляцию — показатель, отражающий количество солнечной энергии, приходящейся на определенную площадь. Используйте схему с готовыми данными, чтобы рассчитать количество панелей для своего региона. Учитывайте что максимум приходится на лето, а минимум на зиму, не стоит упускать этот момент.

Инсоляция зависит от региона.

Когда на руках есть все данные, можно провести расчеты, за основу брать месяцы с минимальной инсоляцией и ориентироваться на них. В эти периоды система будет работать почти на полную мощность, в остальное время с запасом, что позволит исключить перегрузки и быстрый износ из-за повышенных нагрузок.

Область применения солнечных панелей

Стационарные панели

Солнечные панели могут использоваться как в стационарных условиях, так и быть переносными.

Фиксированные модули применяются в следующих областях:

на солнечных электростанциях;
в автономных, резервных или гибридных электростанциях для дома или дачи;
для обогрева помещений и нагрева воды (солнечный коллектор);
в автономных системах освещения улиц;
для питания рекламных щитов;
в системах навигации и сигнализации;
в насосных станциях и др.

Рассматривая стационарные солнечные электростанции, остановимся подробнее на тех, которые используются для электроснабжения дома. Чтобы обеспечить жилище электричеством с помощью энергии Солнца, понадобятся следующие комплектующие:

солнечные модули;
аккумулятор (для накопления неизрасходованной энергии);
контроллер напряжения (увеличивает срок службы аккумулятора, но не обязателен для установки);
инвертор (преобразует постоянный ток аккумулятора в необходимый переменный ток для электроприборов).

Домашние солнечные электростанции по отношению к централизованному электроснабжению могут быть:

автономные.

Автономные, т.е. независимые от других источников питания, солнечные электростанции используются там, где невозможно по определенным причинам (значительная удаленность от населенных пунктов) подключение к общей электросети. Их использование целесообразно в южных районах, где длиннее световой день и большое количество ясных дней. В любом случае ее желательно продублировать генератором на горючем топливе. Основные преимущества автономной станции – это ее экологичность, бесшумность, минимальное техническое обслуживание в течение эксплуатации. Минус – ночью или в пасмурные дни электроэнергия вырабатываться не будет. Кроме того для их работы необходимы выше названные комплектующие, которые делают автономную систему довольно дорогой.

резервные.

Резервные, или сетевые, электростанции устанавливаются там, где есть подключение к центральной электрической сети. Она используется, как дополнительный источник электроэнергии. Резервная солнечная электростанция начинает свою работу в случае перерыва подачи электроэнергии от сети. Преимущества – бесшумность, надежность, возможность монтажа на крышу или фасад здания. Также плюсом является отсутствие аккумулятора, контроллера и инвертора, что значительно удешевляет систему.

гибридные.

По сути, представляет собой автономную станцию, подключенную к электрической сети. Энергия, полученная от Солнца, используется в первую очередь, при ее нехватке подача электроэнергии идет уже от централизованного электроснабжения. Позволяет значительно экономить на платежах за потребленную электроэнергию.

Мобильные модули

Мобильные устройства по преобразованию энергии Солнца в электрический ток могут применяться:

для зарядки мобильных телефонов и других мобильных устройств;
для питания радиоприемников во время походов, рыбалки;
для питания систем навигации во время экспедиций;
для освещения в темное время суток во время походов.

Портативные батареи стали незаменимым аксессуаром у любителей загородных поездок и туристов, путешествующих по диким местам, в которых отсутствует электричество. Так как современная жизнь даже на необитаемом острове или в горах невозможна без различных гаджетов, их подзарядка производится от зарядных устройств, преобразующих солнечную энергию. Портативные солнечные батареи чаще всего выпускаются на основе монокристаллического кремния. Они различаются размерами, формой, мощностью. Компактные батареи с небольшой мощностью могут поместиться в кармане, а большие и мощные могут быть установлены на крыше автомобиля. Кроме того они снабжены всевозможными переходниками для подключения различной техники.

Виды преобразующих панелей

Существует несколько видов батарей, отличающихся конструктивными особенностями, процентным соотношением преобразования солнечного света. Они обладают следующими характеристиками:

Панели на основе кремниевых фотоэлементов являются наиболее распространенными, представляют порядка 80% от общего объема создаваемых устройств. Добыча кремния и создание легирующего покрытия является дорогостоящей процедурой, но в настоящее время стоимость таких производственных процессов постепенно уменьшается. Кремний не является редким элементом земной коры. В ближайшем будущем именно батареи, основанные на нем, будут применяться повсюду. Существенный недостаток заключается в небольшом коэффициенте светопоглощения, т. к. кремний относится к непрямозонным полупроводникам. Готовые фотоэлементы в результате имеют увеличенную толщину, а устройство много весит.
Отличительная черта панелей тонкопленочного типа — повышенный в сравнении с предыдущим вариантом коэффициент светопреобразования. Фотоэлементы (прямозонные полупроводники) толщиной всего в пару микрон вырабатывают достаточное количество энергии. Масса обозначенных панелей незначительная, они часто устанавливаются на жилых домах, автомобилях. Основное преимущество тонкопленочных батарей заключается в возможности эффективно функционировать даже в пасмурную погоду.
Концентраторные модули отличаются самой большой эффективностью (порядка 45%), но их также отличает высокая цена. Конструктивно фотоэлементы представлены одновременно полупроводниками нескольких видов, выстроенных в определенной последовательности. Часто применимая схема представлена дорожкой-полупроводником Ge, верхним слоем GaInP, средним слоем GaAs. Такие пласты расположены особым образом, за счет чего солнечная энергия эффективно усваивается в пасмурную и в ясную погоду. Особенность заключается в сложной сборке концентраторных модулей, требующей максимальной точности.
Батареи органического типа находятся в разработке, в продаже их невозможно встретить. Их фотоэлементы работают аналогично фотосинтезу растений. На их поверхность нанесен тончайший слой светочувствительной краски.
Фотоэлектрические преобразователи, основанные на монокристаллическом кремнии (эффективность порядка 20%). В этом случае основу фотоэлемента представляет монокристалл из очищенного кремния, выращенный из специального кремниевого сплава. В готовом виде монокристаллы представлены стержнями кубической формы. Далее полученный куб разделяется на пластины не более чем в 180 Мк толщиной. Полученные детали тщательно очищаются, проходят процесс армирования специальным защитным слоем. Поверхность металлизируется, обрабатывается антирефлексивным веществом.
Фотоэлектрические панели, работающие на поликристаллическом кремнии (КПД — около 15%). Этот материал добывается при переработке кремниевого остывшего расплава. Процесс образования рабочих стержней продолжительный, т. к. расплав происходит при низкой температуре, но значительно проще в сравнении с формированием монокристаллов.
Батареи фотоэлектрического типа на аморфном кремнии (эффективность — 10%). Основной компонент добывается по принципу испарительной фазы, когда пленка из кремния закрепляется на несущем материале, армируется специальным компонентом для обеспечения защиты. Преимущество заключается в производстве панелей масштабных площадей, малой себестоимости. Из отрицательных моментов отмечается незначительный эксплуатационный ресурс, причиной чему служит ускоренная деградация.

Напряжение

Как правило, панели выпускаются с выходным напряжением 12 В. Но для заряда аккумуляторов необходимо иметь в системе напряжение выше, чем из рабочее, да и преобразование из постоянного в переменное выгоднее по КПД производить с более высоких значений.

Какое выходное напряжение на Ваших солнечных панелях?

12 В / 24 В36 В / 48 В

Поэтому принята стандартная практика использовать напряжения:

12 В для систем с потреблением на более 1 кВт.
24 В или 36 В – при потреблении до 5 кВт.
48 В – при мощности свыше 5 кВт.

Для получения таких напряжений используют последовательное включение панелей (наборов панелей).

Монтаж солнечных панелей и вспомогательного электрооборудования

Монтаж электрооборудования гелиостанции производится медным проводом. Сечение медного провода для одной панели стоит выбирать не менее 2,5 мм2. Это обусловлено тем, что нормальная плотность тока в медном проводнике 5 ампер на 1 мм2. То есть при сечении 2,5 мм2 допустимый ток будет составлять 12,5 А.

При этом ток короткого замыкания панели RZMP-130-T мощностью 145 Вт составляет всего 8,5 А. При объединении нескольких панелей с параллельным подключением сечение общего выходного кабеля должно подбираться исходя из максимального суммарного тока всех панелей по вышеописанной концепции (5 А на 1 мм2).

В продаже есть разнообразные кабели для подключения солнечных батарей. Их отличительная особенность в том, что внешняя изоляция кабеля подверглась специальной обработке и имеет повышенную стойкость к ультрафиолетовому излучению. Покупать такие кабели необязательно. Солнечные батареи можно подключить кабелем с обычной ПВХ-изоляцией, но проложить его в гофрированном рукаве, который предназначен для прокладки внешней проводки. Такой вариант обойдется на 30–40% дешевле.

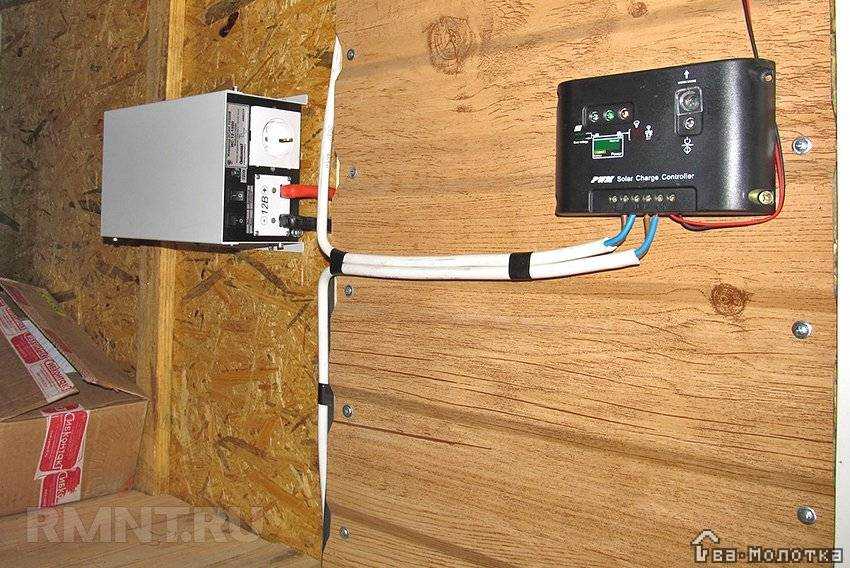

Контроллер заряда АКБ и инвертор необходимо разместить в сухом помещении с комнатной температурой, например, в кладовке или прихожей. Размещать это оборудование вне помещения нецелесообразно, так как электронные узлы аппаратуры не должны подвергаться значительным колебаниям температуры и влажности. Саму аккумуляторную батарею можно разместить вместе с электроникой.

Если вы решили использовать кислотные или щелочные аккумуляторы, то следует их разместить в хорошо проветриваемом нежилом помещении, так как при их эксплуатации выделяются вредные для здоровья испарения электролита. Кроме того, в помещении с аккумуляторами не должно быть источников искровой и огневой опасности, так как выделяющиеся кислород и водород в плохо проветриваемых помещениях могут образовать взрывоопасную смесь.

Солнечная панель может устанавливаться двумя способами:

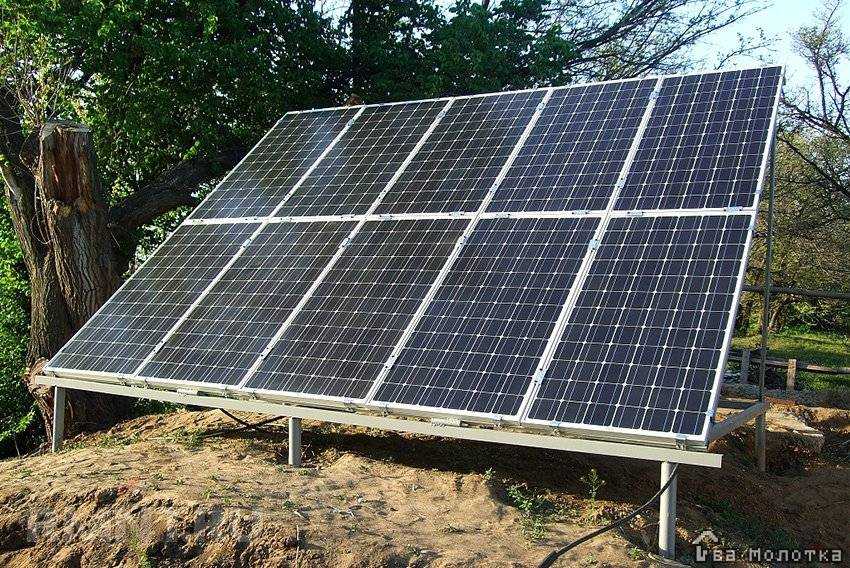

неподвижная установка предполагает стационарное размещение панелей на крыше дома или на кронштейне, закрепленном на стене или фундаменте. При этом панели должны быть направлены на юг, горизонтальный наклон панелей должен составлять угол, равный широте местности плюс 15°. Широту вашего местоположения можно определить, например, по показаниям GPS-навигатора или в сервисе Google Maps;
подвижная установка панелей производится на траверсу, которая способна поворачиваться азимутально (в направлении движения солнца вдоль горизонта) и зенитально, наклоняя панели для того, чтобы солнечные лучи падали на них перпендикулярно. Такая система установки позволяет увеличить КПД используемых солнечных батарей, но требует дополнительных ощутимых финансовых затрат на конструкцию траверсы, приводные двигатели и систему для их управления.

Использование солнечной энергии в мире

Комплекс солнечных батарей в ГерманииМногие государства всерьёз задумались о масштабном производстве и использовании солнечной энергии.

Лидерами по производству энергии с помощью солнечных батарей являются США, Япония и Германия.

Производство солнечной энергии получает своё развитие и в России.

В настоящее время в РФ уже построено следующее количество установок по производству солнечной энергии:

Краснодарский край – 46 ед.;
Дагестан – 8 ед.;
Ставропольский край – 2 ед.;
Бурятия, Хабаровский край, Костромская область – по 1 ед.

Бурное развитие данной отрасли во всем мире оставляет надежду на то, что в будущем этот неисчерпаемый источник экологичной энергии станет основным для населения планеты.

Смотрите видео, в котором подробно рассказывается об устройстве и производстве солнечных панелей:
