Монтаж современной системы освещения требует точного расчета и строгого соблюдения электротехнических норм. Установка треков обычно занимает от 4 до 8 часов в зависимости от сложности конфигурации, а стоимость материалов может существенно варьироваться от выбранного сегмента. Правильное подключение трековых светильников своими руками позволяет создать гибкую световую среду в любом помещении. Грамотный подход к процессу гарантирует безопасность и долговечность всей электропроводки.
Особенности подготовки к работам
Работа с электрикой относится к категории средней сложности и требует внимательности. Для успешного монтажа необходимы базовые навыки работы с кабелем, умение пользоваться электроинструментом и понимание принципов заземления. Весь процесс от разметки до первого включения занимает один рабочий день. Оптимально проводить монтаж на этапе чистовой отделки потолка, когда основные грязные работы уже завершены, что исключает загрязнение шинопровода строительной пылью.
Перечень необходимых материалов
Для реализации проекта потребуется комплект оборудования, обеспечивающий надежную передачу тока и эстетичный вид. Рекомендуется закупать все элементы одного производителя для полной совместимости коннекторов и спотов.
- Медный кабель ВВГнг (сечение 3х1.5 мм²)
- Потолочный шинопровод (накладной или встроенный)
- Магнитный трек или классическая шина
- Светодиодные споты
- Клеммники Wago для быстрого соединения
- Распределительная коробка
- Дюбель-гвозди по типу поверхности
- Изолента ПВХ
- Автоматический выключатель для щитка
- Монтажная коробка
| Материал | Расход на м² / ед. | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х1.5 | 15-20 метров | 80 руб/м | 1600 руб. |
| Шинопровод | 4-6 метров | 1200 руб/м | 7200 руб. |
| Споты LED | 5-8 шт. | 1500 руб/шт | 12000 руб. |
| Клеммники Wago | 10 шт. | 40 руб/шт | 400 руб. |
| Крепеж (дюбели) | 1 упаковка | 300 руб/уп | 300 руб. |

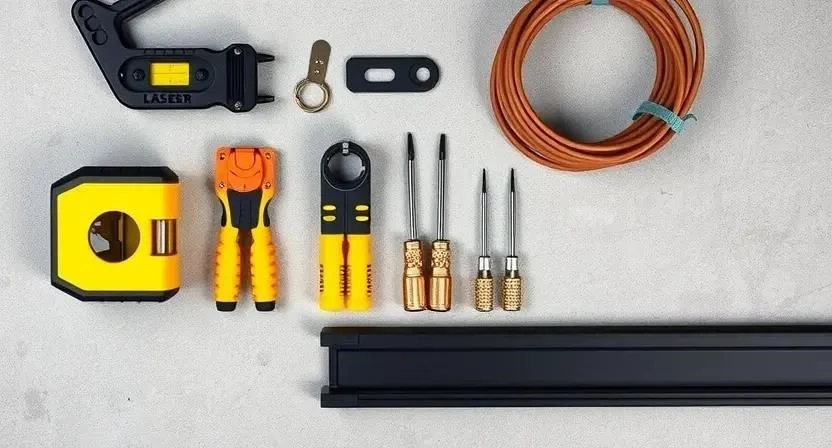

Инструментарий для монтажа
Использование профессионального инструмента сокращает время работы и минимизирует риск повреждения материалов. При отсутствии дорогостоящего оборудования часть позиций можно взять в аренду в строительных центрах.
- Перфоратор — для сверления отверстий в бетоне
- Лазерный уровень — для идеальной разметки линий
- Стриппер — для быстрой зачистки изоляции проводов
- Набор отверток (крестовая, плоская) — для затяжки винтов
- Пассатижи — для обрезки и формирования кабеля
- Рулетка — для замера длины профиля
- Строительный карандаш — для нанесения меток
- Индикатор напряжения — для проверки отсутствия тока
| Инструмент | Назначение | Статус | Ориентировочная цена |
|---|---|---|---|
| Перфоратор | Сверление потолка | Обязательно | 5000-15000 руб. |
| Лазерный уровень | Разметка осей | Обязательно | 3000-8000 руб. |
| Стриппер | Зачистка кабеля | Желательно | 800-1500 руб. |
| Индикатор напряжения | Безопасность | Обязательно | 300-700 руб. |
| Набор отверток | Монтаж профиля | Обязательно | 1000-2000 руб. |
Организация рабочего пространства
Перед началом работ необходимо полностью освободить зону под будущими треками. Мебель сдвигается к стенам или накрывается плотной защитной пленкой для предотвращения попадания строительной пыли. Пол застилается полиэтиленом или оргалитом, чтобы избежать повреждений при падении инструмента. Заранее подготавливается контейнер для сбора строительного мусора, что позволяет оперативно очищать поверхность от обломков бетона и пластика.
Подготовка потолочного основания
Поверхность очищается от пыли и жирных пятен. С помощью лазерного уровня наносятся осевые линии будущих шинопроводов. Вдоль этих линий прокладывается медный кабель ВВГнг, который фиксируется стяжками или закладывается в штробу. При наличии трещин или сколов производится локальный ремонт с последующей грунтовкой. Только после полного высыхания грунта и проверки надежности фиксации кабеля можно приступать к установке профиля. Важно убедиться, что кабель выходит точно в точках подключения питания трека.
Технология установки трековой системы
Процесс монтажа требует последовательности действий для обеспечения стабильной работы системы. Личный опыт: Однажды я забыл проверить соосность трека на длинном отрезке в 3 метра, из-за чего споты в конце линии входили с трудом. Всегда используйте лазерный уровень на всей длине профиля.
- Разметка отверстий под крепления шинопровода (20 мин).
- Сверление отверстий перфоратором согласно разметке (40 мин).
- Установка дюбелей в подготовленные отверстия (30 мин).
- Монтаж основного профиля шинопровода к потолку (60 мин).
- Подготовка концов кабеля, зачистка изоляции (15 мин).
- Подключение фазного и нулевого проводов через клеммники Wago (30 мин).
- Подсоединение провода заземления к корпусу системы (15 мин).
- Фиксация соединительных коннекторов между отрезками трека (30 мин).
- Установка спотов в трек до щелчка фиксатора (20 мин).
- Проверка надежности всех механических креплений (20 мин).
- Включение автоматического выключателя в электрощитке (10 мин).
- Тестирование работы всех светильников и проверка на мерцание (15 мин).
Личный опыт: При работе с магнитными треками рекомендую сначала собрать всю систему на полу, чтобы убедиться в правильности работы коннекторов, прежде чем поднимать их на потолок. Также использование клеммников Wago вместо скруток сократило время подключения в два раза и полностью исключило риск плохого контакта.
| Этап работ | Время | Нюанс технологии |
|---|---|---|
| Разметка и сверление | 60 мин | Использовать лазерный уровень |
| Монтаж профиля | 60 мин | Проверка зазоров у стены |
| Электрическое подключение | 45 мин | Использование клеммников Wago |
| Установка спотов | 20 мин | Проверка фиксации каждого прибора |
| Пусконаладка | 25 мин | Замер напряжения индикатором |
Технические требования и условия
Монтаж следует проводить при температуре от +5 до +30 градусов Цельсия и относительной влажности воздуха не более 70%. Если в процессе используются фиксирующие составы или герметики, необходимо выждать время высыхания согласно инструкции производителя, обычно от 12 до 24 часов. Особое внимание уделяется совместимости блоков питания и светильников: напряжение 220В должно соответствовать характеристикам спотов, а мощность БП должна иметь запас в 20% от общей нагрузки системы для предотвращения перегрева.
Типичные ошибки при монтаже
Несоблюдение технологии может привести к выходу оборудования из строя или создать угрозу пожарной безопасности.
- Использование кабеля слишком малого сечения, что ведет к его перегреву при большой нагрузке.
- Отсутствие заземления, что создает риск поражения током при касании металлического профиля.
- Перекос профиля из-за неправильной разметки, что делает невозможным установку некоторых спотов.
- Использование несовместимых коннекторов разных брендов, приводящее к искрению в местах стыков.
- Превышение допустимой суммарной мощности светильников на один сегмент трека.
Ошибки в сечении кабеля исправляются только полной перепрокладкой проводки. Перекос профиля устраняется путем пересверливания отверстий и повторной фиксации системы.
Финансовый расчет установки
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или с привлечением специалистов. Основная экономия при самостоятельном монтаже достигается за счет отсутствия оплаты услуг мастера.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и кабель | 21500 | 21500 | 0 |
| Инструменты (аренда/покупка) | 3000 | 0 | -3000 |
| Работа по монтажу | 0 | 8000 | 8000 |
| Подключение электрики | 0 | 3000 | 3000 |
| 24500 | 32500 | 8000 |
Эксплуатация и обслуживание
Очистка шинопровода и спотов производится сухой микрофиброй или слегка влажной тканью без использования агрессивных растворителей. Срок службы качественных светодиодных систем составляет от 30 000 до 50 000 часов. Замена ламп в спотах осуществляется путем простого извлечения прибора из трека, что не требует демонтажа всей системы или вызова электрика.
Сравнение вариантов освещения
Встроенные треки создают эффект «невидимого» света, но требуют сложного монтажа в гипсокартон или натяжной потолок, тогда как накладные устанавливаются значительно быстрее. Магнитные системы позволяют перемещать споты одним движением руки без использования инструментов, в отличие от классических зажимных моделей. Выбор между LED-лампами и галогеновыми сегодня однозначно склоняется в сторону светодиодов из-за их энергоэффективности и минимального нагрева профиля.
Ответы на частые вопросы
Можно ли использовать диммер для регулировки яркости?
Да, если выбранные светильники и блоки питания поддерживают функцию диммирования.
Сколько спотов можно установить на один трек?
Количество зависит от мощности блока питания и максимально допустимой нагрузки на один метр шины.
Безопасно ли подключать систему самостоятельно?
Это безопасно только при условии полного обесточивания сети в электрощитке перед началом работ.
Как часто нужно менять блок питания?
Обычно БП служит 5-7 лет, замена производится при появлении мерцания или отказе системы.
Можно ли соединять треки под углом?
Да, для этого используются специальные угловые коннекторы, обеспечивающие передачу тока.
Какой кабель лучше использовать?
Рекомендуется использовать медный кабель ВВГнг с сечением не менее 1.5 мм².
Влияет ли цвет трека на технические характеристики?
Нет, цвет профиля влияет исключительно на эстетику интерьера и не меняет параметры работы системы.
