Монтаж или замена электропроводки в жилом помещении требует от исполнителя предельной концентрации и строгого соблюдения регламентов. Ошибки в этой сфере приводят к возгораниям, выходу из строя дорогостоящей техники или поражению током. Сложность электромонтажных работ оценивается как высокая, а стоимость исправления последствий неправильного монтажа может в десятки раз превышать затраты на качественные материалы. Среднее время на обустройство одной точки (розетки или выключателя) составляет от 40 до 60 минут, включая штробление и подключение. Правильная техника безопасности при работе с электричеством является фундаментом, на котором строится долговечная и безопасная эксплуатация инженерных систем дома.
Оценка сложности и базовые требования перед началом работ
Любые манипуляции с токоведущими частями должны начинаться с изучения норм ПУЭ (Правил устройства электроустановок). Работа с электропроводкой своими руками допустима только при наличии понимания схем распределения фаз, нуля и заземления. Если требуется вмешательство в главный распределительный щит многоквартирного дома или работа с напряжением выше 220В, необходимо привлекать специалистов с соответствующим допуском. Самостоятельно можно выполнять замену розеток, установку светильников или прокладку новых линий внутри квартиры, строго соблюдая правила электробезопасности.
Личный опыт: Однажды мне пришлось переделывать проводку после «мастера», который использовал провода разного сечения в одной линии без установки промежуточных автоматов. Это привело к оплавлению изоляции в распределительной коробке. Всегда проверяйте соответствие номинала автоматического выключателя сечению кабеля.
Выбор материалов для безопасного монтажа
Качество изоляционных материалов напрямую влияет на пожарную безопасность объекта. Для внутренней прокладки рекомендуется использовать кабель с маркировкой ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Все соединения должны быть защищены диэлектрическими оболочками.
Для качественного монтажа потребуются следующие материалы:
- Кабель медный (сечение 1.5 мм² для освещения, 2.5 мм² для розеток);
- Гофротруба ПВХ самозатухающая для защиты линий в пустотах стен;
- Изоляционная лента на ПВХ или хлопчатобумажной основе;
- Термоусадочные трубки разного диаметра для герметизации стыков;
- Распределительные коробки с классом защиты не ниже IP44;
- Клеммники (WAGO или винтовые) для надежного соединения жил;
- Подрозетники из негорючего пластика;
- Диэлектрические заглушки для неиспользуемых отверстий в щитке.
Ниже представлена таблица материалов, необходимых для типовой комнаты площадью 20 м²:
| Материал | Количество | Расход на м² | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 50 м | 2.5 м | 95 | 4750 |
| Гофротруба 16 мм | 50 м | 2.5 м | 15 | 750 |
| Клеммники WAGO | 20 шт. | 1 шт. | 45 | 900 |
| Изолента ПВХ | 2 рул. | 0.1 рул. | 120 | 240 |
| Подрозетники | 6 шт. | 0.3 шт. | 60 | 360 |
Инструментарий для электромонтажных работ
Использование случайных бытовых инструментов при работе с током недопустимо. Весь ручной инструмент должен иметь заводскую изоляцию рукояток, рассчитанную на напряжение до 1000В. Меры предосторожности при монтаже электрики подразумевают использование только исправного оборудования.

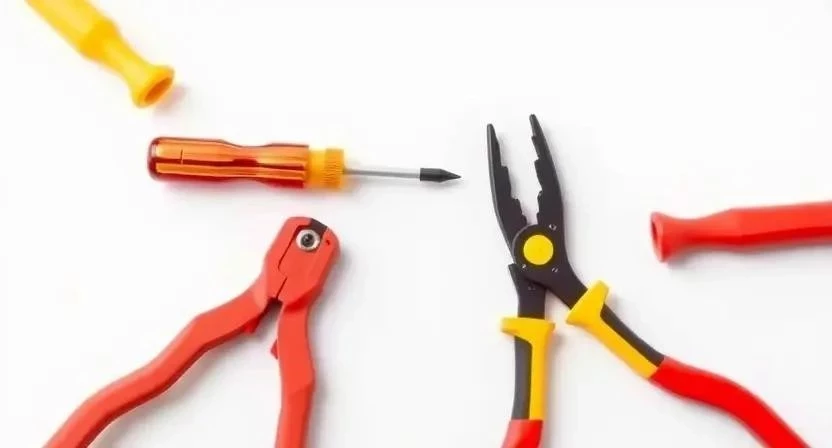

Обязательный набор инструментов для работы с электричеством:
- Индикаторная отвертка для определения фазного провода;

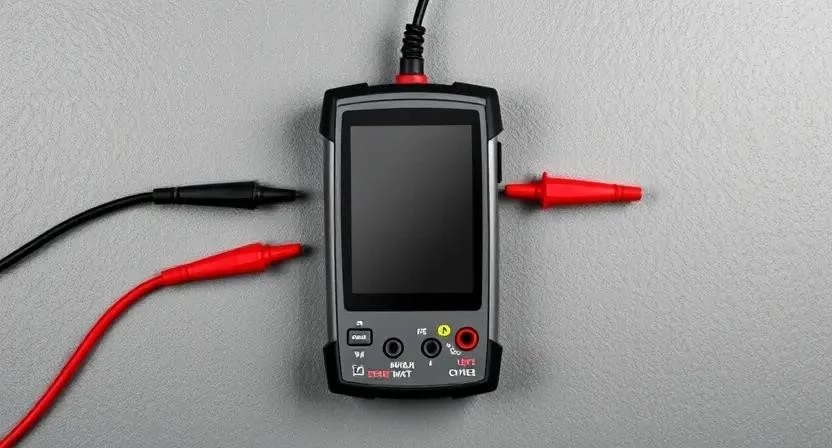

- Мультиметр цифровой для замера напряжения и прозвонки цепей;
- Набор диэлектрических отверток (шлицевые и крестовые);
- Пассатижи с изолированными ручками;
- Стриппер для аккуратного снятия изоляции без повреждения жилы;
- Обжимной инструмент для гильз и наконечников;
- Бокорезы для точного реза кабеля;

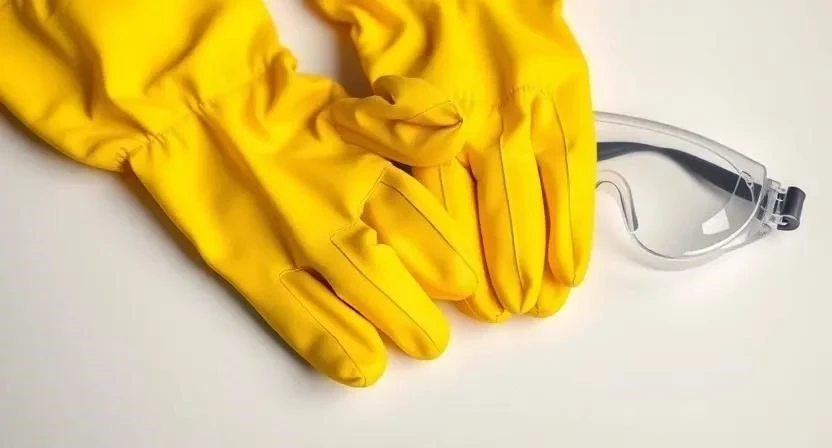

- Диэлектрические перчатки (проверенные на отсутствие проколов).
| Инструмент | Назначение | Обязательно/Желательно | Цена (руб.) |
|---|---|---|---|
| Мультиметр | Проверка напряжения и целостности сети | Обязательно | 1500 |
| Индикаторная отвертка | Поиск фазы | Обязательно | 250 |
| Стриппер | Снятие изоляции | Желательно | 1200 |
| Набор отверток 1000В | Монтаж контактов | Обязательно | 1800 |
| Пресс-клещи | Опрессовка наконечников | Желательно | 2500 |
Подготовка рабочего пространства
Перед тем как приступить к монтажу, необходимо подготовить помещение. Рабочая зона должна быть сухой и хорошо освещенной. Удалите все источники влаги, так как вода является отличным проводником. Если работы проводятся на бетонном полу, рекомендуется использовать резиновый коврик. Мебель и пол следует закрыть защитной пленкой, чтобы предотвратить попадание строительной пыли, образующейся при штроблении. Важно обеспечить свободный доступ к электрощиту и распределительным коробкам.
Алгоритм обесточивания сети

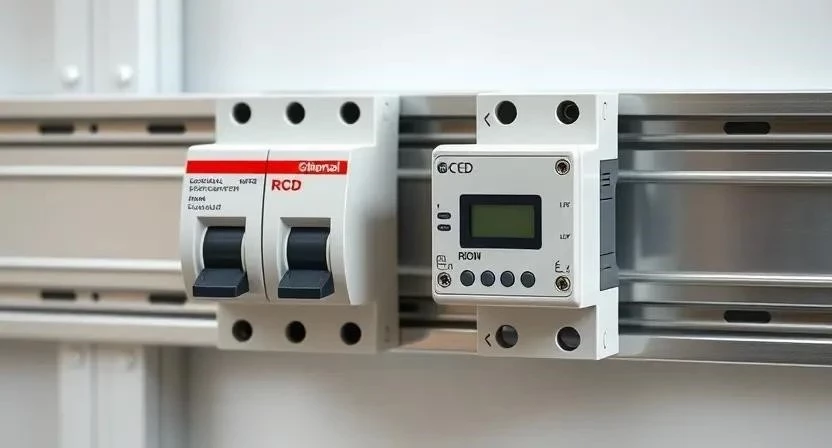

Главное правило электробезопасности — никогда не работать под напряжением. Прежде чем коснуться провода, необходимо понять, как обесточить сеть правильно. В распределительном щите выключаются автоматические выключатели, отвечающие за нужную группу (розетки или свет). Если маркировка отсутствует, лучше отключить вводной автомат.
На рукоятку выключенного автомата следует повесить предупреждающую табличку «Не включать! Работают люди». После отключения обязательна проверка напряжения мультиметром или индикаторной отверткой непосредственно на месте работ. Убедитесь, что прибор исправен, протестировав его на заведомо рабочем участке под напряжением перед проверкой обесточенной линии.
Пошаговая инструкция по безопасному монтажу
Соблюдение последовательности действий минимизирует риск возникновения короткого замыкания и травматизма.
- Полное обесточивание: Отключите питание в щитке и заблокируйте доступ посторонним (10 минут).
- Контрольная проверка: Используйте мультиметр, чтобы убедиться в отсутствии тока на всех жилах (5 минут).
- Разметка: Нанесите линии прокладки кабеля строго вертикально или горизонтально (15 минут).
- Подготовка кабеля: Отрежьте нужную длину с запасом 15-20 см для соединений (10 минут).
- Снятие изоляции: Очистите концы жил на 10-15 мм, не допуская надрезов металла (15 минут).
- Соединение проводов: Используйте клеммники или опрессовку гильзами. Скрутки запрещены нормами ПУЭ (20 минут).
- Изоляция стыков: Наденьте термоусадку и прогрейте её для плотного прилегания (10 минут).
- Монтаж заземления: Подключите желто-зеленый провод к соответствующей шине и контактам розеток (15 минут).
- Укладка в коробки: Аккуратно разместите провода в распределительной коробке, избегая сильных перегибов (10 минут).
- Визуальный осмотр: Проверьте отсутствие оголенных участков и надежность затяжки винтовых зажимов (10 минут).
- Подача питания: Включите автомат в щитке, стоя сбоку от него (2 минуты).
- Финальное тестирование: Проверьте работоспособность каждой точки под нагрузкой (15 минут).
Личный опыт: При монтаже на кухне я однажды забыл проверить заземляющий контур. При включении посудомоечной машины её корпус начал «кусаться» током. Выяснилось, что в розетке отошел контакт заземления. Теперь проверка непрерывности защитного проводника — мой обязательный этап.
Технологические нюансы и внешние факторы
Температура и влажность воздуха существенно влияют на состояние электропроводки. В сырых помещениях (подвалы, ванные комнаты) необходимо использовать кабель в двойной изоляции и устанавливать УЗО с током утечки 10 мА. Температурный режим при монтаже не должен быть ниже -15°C, иначе изоляция кабеля становится хрупкой и может потрескаться при изгибе. Также важно следить за соответствием сечения кабеля току нагрузки: для линии 2.5 мм² максимальный ток составляет 25А, но автомат защиты должен быть на 16А для защиты самих розеток.
Распространенные ошибки новичков
Игнорирование базовых правил часто приводит к опасным ситуациям. Самая частая ошибка — работа под напряжением «в надежде на авось». Также к критическим нарушениям относятся:
- Использование обычного (неизолированного) инструмента;
- Соединение алюминиевых и медных проводов напрямую (вызывает окисление);
- Отсутствие УЗО в линиях, питающих влажные помещения;
- Превышение допустимого количества проводов в одной штробе или гофре;
- Использование изоленты вместо надежных клеммных соединений;
- Неправильный подбор номинала автомата (слишком мощный автомат не защитит кабель от перегрева);
- Прокладка кабеля по диагонали стены, что затрудняет его поиск в будущем.
Экономика безопасности: расчет стоимости
Качественная защита требует вложений, но они несопоставимы с рисками. Покупка профессиональных СИЗ и инструмента окупается за счет долгого срока службы и уверенности в результате.
| Статья расходов | Своими руками (руб.) | Мастер (руб.) | Экономия (руб.) |
|---|---|---|---|
| Инструмент (базовый набор) | 5500 | 0 | -5500 |
| СИЗ (перчатки, коврик) | 1200 | 0 | -1200 |
| Работа (монтаж 10 точек) | 0 | 15000 | 15000 |
| Материалы (средний сегмент) | 8000 | 10000 (с наценкой) | 2000 |
| 14700 | 25000 | 10300 |
Проверка системы после завершения работ
После того как все соединения выполнены, проводится проверка напряжения мультиметром в каждой розетке. Важно убедиться, что фаза находится на положенном месте (обычно справа). Первый запуск под нагрузкой осуществляется постепенно: сначала подключается маломощный прибор (лампа), затем более тяжелая техника. Срок службы правильно выполненных соединений на медных жилах составляет не менее 25-30 лет. В течение первых суток после монтажа рекомендуется периодически проверять распределительные коробки на предмет отсутствия запаха гари или специфического треска.
Личный опыт: При проверке новой линии я всегда использую тепловизор (можно взять в аренду). Он сразу показывает места плохого контакта — они светятся ярким пятном из-за нагрева. Это позволило мне однажды обнаружить плохо затянутый винт в автомате до того, как он начал плавиться.
Профессиональный подход и автоматизация
Современные системы «умного дома» предлагают дополнительные уровни защиты, такие как автоматические выключатели с функцией мониторинга электроэнергии и датчики дугового разряда. Профессиональный электромонтаж отличается использованием специализированного диагностического оборудования, которое проверяет сопротивление изоляции мегомметром. Если вы не уверены в своих силах, лучше доверить проектирование и сборку щита профессионалам, а самостоятельно выполнить лишь прокладку кабельных трасс.
Часто задаваемые вопросы (FAQ)
Что делать, если человека ударило током?
Первым делом необходимо обесточить установку (выключить автомат или откинуть провод сухой деревянной палкой). Не прикасайтесь к пострадавшему голыми руками, пока он находится под напряжением. Вызовите скорую помощь.
Как выбрать надежный мультиметр?
Для бытовых нужд достаточно прибора категории CAT III. Обратите внимание на наличие защиты от перегрузки и функции звуковой прозвонки цепи.
Можно ли использовать обычную изоленту для всех соединений?
Изолента допустима для дополнительной изоляции, но основным средством соединения должны быть сертифицированные клеммники или гильзы. В распределительных коробках лучше использовать термоусадку.
Почему искрит розетка при включении прибора?
Это признак слабого контакта или подгорания пластин внутри розетки. Такое устройство необходимо немедленно обесточить и заменить, так как искрение ведет к пожару.
Зачем нужно заземление и защита в каждой розетке?
Заземление отводит опасный потенциал с корпуса прибора в землю, а в паре с УЗО мгновенно отключает питание при утечке тока, спасая жизнь человеку.
Можно ли соединять медь и алюминий?
Напрямую — категорически нет. Из-за разности электрохимических потенциалов место контакта быстро разрушится. Соединение возможно только через специальные переходные клеммники с пастой.
Как проверить отсутствие напряжения без прибора?
Никак. Использование «контрольных ламп» или проверка «на искру» смертельно опасны. Если нет индикатора или мультиметра, работы проводить нельзя.
Регулярная проверка состояния электросети и соблюдение норм ПУЭ гарантируют безопасность вашего дома и близких.
