Как установить выключатель с подсветкой своими руками

Монтаж электроустановочных изделий со световой индикацией позволяет легко ориентироваться в темном помещении и избавляет от необходимости искать клавишу на ощупь. Процесс замены стандартного устройства на модель с индикатором занимает от 30 до 60 минут, а стоимость базового комплекта материалов начинается от 350 рублей. Как установить выключатель с подсветкой своими руками: четкий гид поможет выполнить работу безопасно и корректно, учитывая особенности современных ламп. Сложность задачи оценивается как средняя, требующая базовых навыков обращения с ручным инструментом и понимания принципов работы электросети 220В. Правильное соединение контактной группы обеспечит стабильное свечение индикатора без мерцания основных осветительных приборов.

Предварительные сведения для успешного монтажа

Самостоятельная установка электротехнических устройств требует строгого соблюдения правил электробезопасности и понимания схемы распределительной коробки. Перед началом работ важно оценить состояние существующей проводки: для надежного контакта рекомендуется использовать медный провод сечением 1.5 мм². Базовые навыки включают умение пользоваться индикаторной отверткой для определения фазы и понимание маркировки клемм. Время выполнения задачи напрямую зависит от материала стен — установка в гипсокартон происходит быстрее, чем штробление бетона под новый подрозетник. Основным требованием безопасности является полное обесточивание линии через автоматический выключатель в щитке и обязательная проверка отсутствия напряжения на рабочих жилах перед любыми манипуляциями.

Перечень комплектующих для электромонтажа

Качественная установка материалов начинается с подбора компонентов, соответствующих параметрам сети и дизайну интерьера. Рекомендуется приобретать изделия проверенных брендов, чтобы контактная группа не перегревалась при длительной нагрузке. Купить все необходимое можно в строительных гипермаркетах или специализированных магазинах электрики.

• Выключатель со встроенным светодиодным индикатором или неоновой лампой (1 шт.).
• Кабель марки ВВГнг-LS 3х1.5 для прокладки новой линии (от 2 метров).
• Подрозетник пластиковый универсальный (1 шт.).
• Клеммники Wago серии 221 для быстрого соединения жил (упаковка).
• Гипс строительный или алебастр для фиксации монтажной коробки (1 кг).
• Изоляционная лента ПВХ для дополнительной защиты соединений (1 рулон).
• Дюбель-хомуты для крепления кабеля в штробе (10-15 шт.).
• Защитные перчатки с диэлектрическим покрытием (1 пара).

Таблица 1. Расход материалов и ориентировочные цены

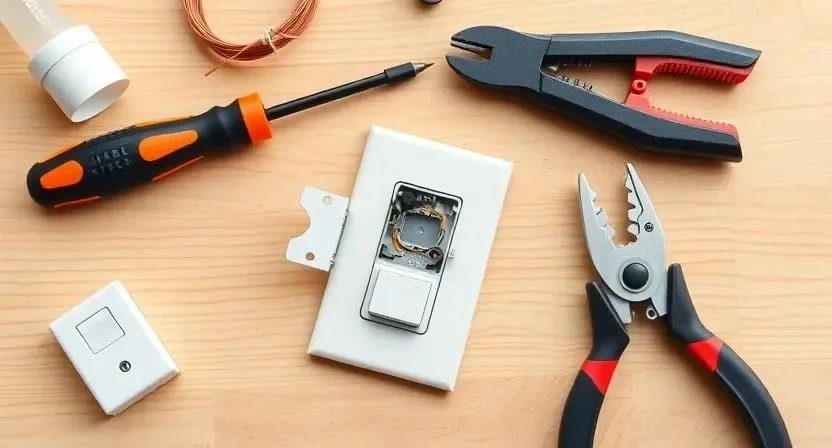

Инструментарий для проведения работ

Для качественного выполнения технологии монтажа потребуется набор инструментов, обеспечивающий точность и безопасность. Большинство позиций из списка являются стандартными для домашнего мастера, но некоторые специфические приборы, такие как перфоратор с коронкой, можно взять в краткосрочную аренду.

• Индикаторная отвертка для определения фазного провода.
• Стриппер для аккуратной зачистки изоляции без повреждения медной жилы.
• Плоскогубцы с изолированными рукоятками для формовки проводов.
• Строительный уровень для идеально ровной установки рамки.
• Перфоратор с алмазной или победитовой коронкой диаметром 68 мм.
• Набор отверток (шлицевая и крестовая) для затяжки клемм.
• Фонарик налобный для работы в условиях отключенного электричества.

Таблица 2. Инструменты и их функциональное назначение

Подготовительные мероприятия в помещении

Организация рабочего пространства начинается с обеспечения свободного доступа к распределительному щитку, так как придется неоднократно проверять напряжение. Зону монтажа необходимо освободить от мебели, а напольное покрытие защитить плотной пленкой или картоном от строительной пыли. Поскольку основное освещение будет отключено, следует заранее подготовить переносной светильник или использовать налобный фонарь с заряженными аккумуляторами. Пример из опыта: при первом ремонте я не накрыл диван, и мелкая бетонная пыль от штробления въелась в обивку так сильно, что помогла только профессиональная химчистка.

Подготовка монтажной поверхности

Разметка места установки производится на высоте 80-90 см от пола согласно современным евростандартам или на уровне глаз для удобства. После нанесения контуров выполняется штробление стен под кабель и высверливание отверстия для подрозетника. Установка монтажной коробки осуществляется на быстрозастывающий раствор гипса, при этом важно следить за тем, чтобы края коробки были вровень с плоскостью стены. Вся образовавшаяся пыль удаляется пылесосом или влажной ветошью, чтобы обеспечить надежное сцепление материалов и чистоту контактов. Температура в помещении при работе с растворами должна быть не ниже +5°C, а влажность — в пределах 60-70%.

Пошаговая технология монтажа

Соблюдение последовательности действий гарантирует, что электромонтаж будет выполнен без ошибок, а устройство прослужит долгие годы. Время каждого этапа указано для работы с бетонной стеной.

1. Обесточивание линии (5 минут). Переведите автоматический выключатель в положение «выкл» в электрощите. Проверьте отсутствие напряжения индикаторной отверткой на обеих жилах в месте монтажа.
2. Прокладка кабеля (15 минут). Заведите кабель ВВГнг в подготовленную штробу, закрепив его дюбель-хомутами через каждые 30-40 см. Оставьте запас провода в подрозетнике около 10-15 см.

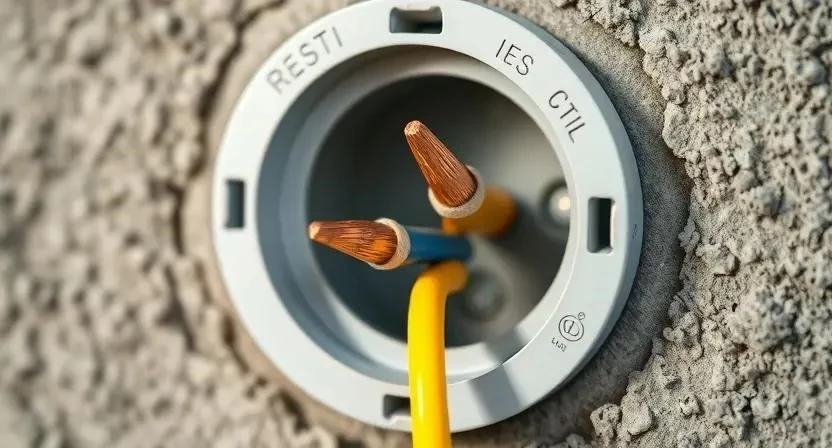

3. Монтаж подрозетника (10 минут). Замешайте небольшое количество алебастра с водой. Нанесите раствор в отверстие, вставьте коробку и выровняйте ее по уровню. Время застывания смеси — около 15-20 минут.
4. Зачистка изоляции (5 минут). Аккуратно снимите внешнюю оболочку кабеля, затем зачистите концы фазной и отходящей жил на 8-10 мм с помощью стриппера.
5. Подключение фазы (5 минут). Найдите на механизме выключателя клемму с маркировкой «L» или «In». Вставьте в нее приходящий фазный провод и плотно затяните винтовой зажим или защелкните самозажимной контакт.
6. Подключение нагрузки (5 минут). Провод, идущий к лампе, подключите к клемме с маркировкой стрелки или «L1». Убедитесь, что медная жила не выступает за пределы корпуса механизма.
7. Фиксация механизма (5 минут). Уложите провода в подрозетник спиралью, вставьте механизм и закрепите его с помощью распорных лапок или крепежных винтов к корпусу коробки.
8. Установка декора (3 минуты). Наденьте декоративную рамку и защелкните клавишу управления. Проверьте плавность хода и отсутствие перекосов.

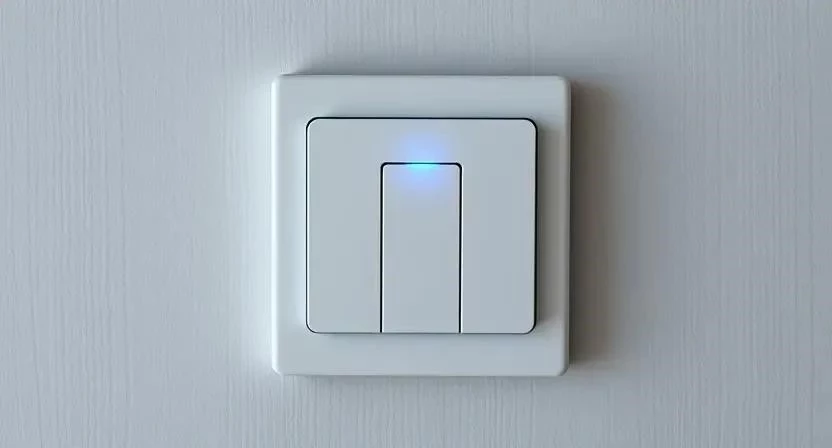

9. Тестирование (2 минуты). Включите питание на щитке. В выключенном состоянии индикатор должен светиться, при включении света — гаснуть.
10. Финальная проверка (5 минут). Осмотрите место монтажа на предмет надежности крепления и отсутствия нагрева при работе лампы под нагрузкой.

Таблица 3. Чек-лист этапов монтажа

Важные технические нюансы

Основная проблема выключателей с подсветкой — несовместимость с некоторыми LED-лампами. Малый ток, проходящий через индикатор, заряжает конденсатор в драйвере светодиодной лампы, что вызывает ее периодическое мерцание в выключенном состоянии. Для решения этой проблемы в схему параллельно светильнику добавляют конденсатор 0.47 мкФ 400В или резистор 1 МОм. Пример из опыта: когда я установил дорогой выключатель в спальне, люстра начала мигать как стробоскоп. Пришлось вскрывать распределительную коробку и впаивать конденсатор, после чего мерцание полностью прекратилось. Также важно следить за силой зажима: слишком слабый контакт приведет к искрению, а перетянутый винт может сорвать резьбу или деформировать механизм.

Распространенные ошибки новичков

Одной из самых опасных ошибок является разрыв нулевого провода вместо фазного. В этом случае светильник будет работать, но на патроне лампы всегда будет присутствовать опасное напряжение даже при выключенном свете. Также часто игнорируют проверку надежности зачистки: если под зажим попадет изоляция, контакт будет греться, что может привести к пожару.

1. Использование неподходящего сечения кабеля для мощных потребителей.
2. Недостаточная глубина посадки подрозетника, из-за чего рамка не прилегает к стене.
3. Игнорирование использования индикаторной отвертки (работа «наугад»).
4. Скрутка медных и алюминиевых проводов напрямую без переходников.
5. Чрезмерное усилие при затягивании распорных лапок, ломающее пластик коробки.

Экономический расчет проекта

Самостоятельный монтаж позволяет сэкономить значительную сумму, особенно если требуется заменить несколько устройств в квартире. Стоимость услуг профессионального электрика за одну точку начинается от 500 рублей без учета штробления.

Таблица 4. Сравнение стоимости: Своими руками vs Мастер

Обслуживание после завершения работ

Уход за выключателем сводится к периодической очистке клавиш от загрязнений влажной салфеткой без использования агрессивной химии. Раз в 2-3 года рекомендуется подтягивать винтовые зажимы, так как медь обладает текучестью, и контакт может ослабнуть. Срок службы встроенного светодиода обычно составляет от 5 до 10 лет, после чего может потребоваться замена всего механизма или модуля подсветки. Пример из опыта: через пять лет эксплуатации в прихожей индикатор стал светить тускло. При разборке выяснилось, что контакты окислились из-за повышенной влажности. Простая зачистка и обработка защитным спреем вернули яркость свечению.

Альтернативные технологические решения

Если традиционная схема подключения кажется слишком сложной или не хочется штробить стены, можно рассмотреть современные варианты управления светом. Беспроводные выключатели работают на радиочастоте и крепятся на двусторонний скотч в любом месте, а умные реле позволяют добавить функцию подсветки и удаленного управления в любой стандартный подрозетник. Сенсорные панели обладают встроенной фоновой индикацией по всему контуру, что выглядит более эстетично в современных интерьерах, хотя их цена в 3-4 раза выше классических моделей.

Часто задаваемые вопросы (FAQ)

Почему мигает светодиодная лампа при выключенном свете?
Это происходит из-за тока утечки, который питает индикатор выключателя. Решается установкой шунтирующего конденсатора параллельно лампе.

Можно ли устанавливать такой выключатель в ванной комнате?
Да, но только при условии, что устройство имеет степень защиты не ниже IP44 и находится на безопасном расстоянии от источников воды.

Нужен ли нулевой провод для работы подсветки?
В стандартных схемах подсветка подключается параллельно контактам выключателя и не требует отдельного нуля. Нулевой провод нужен только для «умных» моделей.

Как выбрать надежный бренд?
Ориентируйтесь на производителей среднего и премиального сегмента, таких как Schneider Electric, Legrand или ABB, у них более качественные контактные группы.

Влияет ли подсветка на расход электроэнергии?
Потребление светодиода ничтожно мало (менее 1 Вт в час), что практически не отражается на счетах за электричество.

Что делать, если индикатор перегорел?
В большинстве моделей модуль подсветки является сменным. Его можно вынуть из корпуса и заменить на новый без демонтажа всего выключателя.

Можно ли использовать выключатель с подсветкой для вентилятора?
Не рекомендуется, так как индуктивная нагрузка от двигателя может привести к быстрому выходу из строя неоновой лампы или светодиода в подсветке.
