Организация удобного места для зарядки гаджетов требует интеграции современных технологических решений в существующую бытовую сеть. Самостоятельная установка розеток с USB портами занимает от 40 до 60 минут, а уровень сложности оценивается как средний, доступный любому домашнему мастеру. Стоимость качественного комбинированного механизма варьируется от 800 до 2500 рублей в зависимости от бренда и поддерживаемой мощности. Понимание того, как установить розетку с USB, избавляет от необходимости использования громоздких адаптеров и освобождает основные разъемы для бытовой техники. Данный процесс требует строгого соблюдения правил электробезопасности и аккуратности при работе с проводкой.
Ключевые аспекты перед началом работ
Техническое состояние электропроводки является определяющим фактором для успешного монтажа. Перед покупкой оборудования необходимо убедиться, что в месте установки проложен медный кабель с сечением не менее 1,5–2,5 мм². Старая алюминиевая проводка может потребовать использования специальных переходников или клеммников, чтобы избежать прямого контакта металлов и последующего окисления. Время выполнения работ напрямую зависит от того, требуется ли замена подрозетника, так как модули с USB-портами часто имеют большую глубину, чем стандартные изделия. Электробезопасность обеспечивается обязательным отключением автоматического выключателя в щитке и проверкой отсутствия напряжения на линии.
Подбор необходимых материалов
Качественный электромонтаж начинается с правильного выбора комплектующих. Основным элементом выступает комбинированная розетка, которая должна соответствовать параметрам вашей сети (обычно 220-230 В). Важно обратить внимание на выходной ток USB-портов: для быстрой зарядки современных смартфонов требуется ампераж от 2.1 А и выше. Для фиксации устройства в стене используется монтажная коробка (подрозетник) с увеличенной глубиной до 60 мм. В качестве соединительных элементов рекомендуется применять негорючий кабель ВВГнг нужного сечения.
- Комбинированная розетка со встроенным блоком питания USB;
- Глубокий пластиковый подрозетник (для бетонных или гипсокартонных стен);
- Медный трехжильный кабель ВВГнг 3х2,5;
- Самозажимные клеммники для наращивания проводов;
- Изоляционная лента или термоусадочные трубки;
- Строительный гипс или алебастр для фиксации коробки;
- Декоративная рамка, если она не идет в комплекте;
- Грунтовка глубокого проникновения для обработки отверстия.
Таблица 1. Материалы для монтажа и их примерная стоимость
| Наименование материала | Расход на 1 точку | Средняя цена (руб.) | Назначение |
|---|---|---|---|
| USB-розетка (бренд среднего сегмента) | 1 шт. | 1200 | Основной рабочий механизм |
| Подрозетник углубленный (60 мм) | 1 шт. | 45 | Монтажная база в стене |
| Кабель ВВГнг-LS 3х2.5 | 0.5 м | 40 | Подключение к линии питания |
| Клеммники (типа Wago) | 3 шт. | 90 | Соединение жил проводки |
| Гипсовая смесь (алебастр) | 0.2 кг | 20 | Фиксация коробки в бетоне |

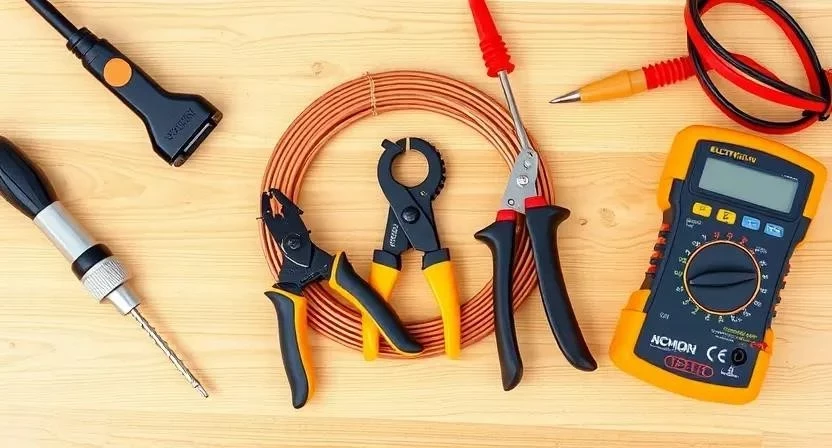

Инструментарий для выполнения электромонтажа
Профессиональный результат невозможен без использования специализированного инструмента. Набор отверток с изолированными рукоятками обеспечит безопасность и удобство при затягивании винтовых зажимов. Для удаления изоляции с жил кабеля лучше использовать стриппер, который предотвращает повреждение медных нитей, в отличие от обычного ножа. Мультиметр или индикаторная отвертка критически важны для идентификации фазы и проверки работоспособности системы. Если планируется расширение отверстия в бетонной стене, потребуется перфоратор с коронкой соответствующего диаметра.
- Индикаторная отвертка для определения напряжения;
- Набор диэлектрических отверток (крестовая и шлицевая);
- Стриппер для аккуратной зачистки проводов;
- Мультиметр для замера вольтажа и прозвонки цепи;
- Строительный уровень для ровного позиционирования;
- Пассатижи с изолированными ручками;
- Перфоратор (при необходимости замены подрозетника).
Таблица 2. Инструменты и их функциональное назначение
| Инструмент | Функция | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Индикатор напряжения | Проверка отсутствия тока на контактах | Обязательно | 150 |
| Стриппер | Снятие изоляции без повреждения жилы | Желательно | 800 | Монтаж механизма в коробку | Обязательно | 300 |
| Пузырьковый уровень | Выравнивание рамки по горизонтали | Обязательно | 400 |
| Мультиметр | Диагностика выходного напряжения USB | Желательно | 1200 |
Подготовка рабочего пространства
Рабочее место должно быть освобождено от лишних предметов, обеспечивая беспрепятственный доступ к электрическому щитку. Перед началом манипуляций необходимо перевести автоматический выключатель соответствующей группы в положение «выкл». Чтобы защитить напольное покрытие и мебель от строительной пыли, которая неизбежно появляется при демонтаже старых конструкций, рекомендуется накрыть их полиэтиленовой пленкой. Важно заранее подготовить фонарик или обеспечить альтернативное освещение, так как основная сеть в комнате будет обесточена.
Обработка поверхности и посадочного места
Подготовительный этап включает в себя аккуратный демонтаж старой розетки и осмотр внутренней полости стены. После извлечения старого механизма нужно проверить глубину существующего подрозетника. Поскольку розетки с USB портами оснащены встроенным трансформатором, они занимают больше места, и стандартной глубины в 40 мм часто бывает недостаточно. Если коробка мала, её следует заменить на более глубокую, предварительно очистив отверстие от остатков старого раствора и пыли. Новая монтажная коробка фиксируется на гипсовую смесь, при этом важно следить, чтобы её края были вровень с плоскостью стены.
Личный опыт №1: При монтаже в бетонную стену я столкнулся с тем, что стандартный подрозетник глубиной 40 мм оказался слишком мал для USB-модуля. Провода внутри сильно перегибались, что могло привести к их излому. Мне пришлось заменить его на углубленный вариант (60 мм), используя перфоратор для углубления ниши, что позволило свободно уложить кабель и избежать перегрева блока питания.
Технология монтажа: пошаговое руководство
Процесс установки требует последовательного выполнения действий для обеспечения надежного контакта и долговечности устройства. Схема подключения розетки с usb обычно указана на тыльной стороне механизма, где буквой L обозначается фаза, N — ноль, а специальным символом — заземление.
- Полное обесточивание линии. Выключите автомат в щитке и убедитесь в отсутствии напряжения с помощью индикаторной отвертки на всех контактах.
- Подготовка концов проводов. С помощью стриппера снимите внешнюю изоляцию кабеля на 10-12 см, а затем зачистите концы жил на 10 мм.
- Идентификация жил. Определите назначение проводов по цветовой маркировке: белый/коричневый — фаза, синий — ноль, желто-зеленый — заземление.
- Подключение заземления. Вставьте желто-зеленую жилу в клемму с маркировкой PE или значком заземления и плотно затяните винт.
- Подключение нулевого провода. Зафиксируйте синюю жилу в разъеме с буквой N, обеспечив надежный контакт.
- Подключение фазного провода. Вставьте коричневый или белый провод в клемму L (фаза).
- Контрольная проверка затяжки. С усилием потяните за каждый провод, чтобы убедиться, что они надежно зажаты в клеммниках и не выскочат при укладке.
Личный опыт №2: Однажды я плохо затянул винт на фазном проводе, и через неделю розетка начала издавать едва слышимый треск при нагрузке. Это происходило из-за искрения в месте плохого контакта. Теперь я всегда проверяю надежность фиксации, совершая проверку на отрыв для каждого соединения после зажима.
- Укладка проводки. Аккуратно согните провода «змейкой» и поместите их в глубину подрозетника, освобождая место для корпуса розетки.
- Позиционирование механизма. Вставьте устройство в коробку и выровняйте его по горизонтали, используя строительный уровень.
- Фиксация устройства. Закрепите механизм с помощью монтажных винтов подрозетника или разжимных лапок самого устройства.
- Сборка декоративных элементов. Установите лицевую панель и защелкните внешнюю рамку, обеспечив плотное прилегание к стене.
- Тестирование системы. Подайте питание в щитке и проверьте работу стандартной розетки мультиметром, а USB-портов — с помощью зарядного кабеля и смартфона.
Таблица 3. План выполнения работ по этапам
| Действие | Время выполнения | Критический момент |
|---|---|---|
| Демонтаж и подготовка ниши | 15 мин | Целостность подходящих проводов |
| Зачистка и маркировка жил | 10 мин | Отсутствие подрезов на медной жиле |
| Подключение контактов | 10 мин | Соблюдение полярности (L и N) |
| Установка и выравнивание | 10 мин | Отсутствие перекосов по уровню |
| Проверка под нагрузкой | 5 мин | Нагрев корпуса при зарядке |
Важные эксплуатационные нюансы
Температурный режим внутри монтажной коробки может повышаться из-за работы встроенного импульсного блока питания. Поэтому крайне важно не перегружать USB-порты устройствами, потребляющими ток выше заявленного производителем. В помещениях с повышенной влажностью, таких как ванные комнаты, монтаж usb розетки допускается только при наличии защитной крышки и степени защиты не ниже IP44. Также следует учитывать, что наличие электроники внутри розетки делает её чувствительной к скачкам напряжения в сети, поэтому наличие стабилизатора или реле напряжения в общем щитке будет преимуществом.
Распространенные ошибки новичков
Недостаточная затяжка клемм является самой частой причиной выхода из строя электроустановочных изделий и возникновения пожароопасных ситуаций. Перепутанная полярность при подключении (фаза на месте нуля) может привести к некорректной работе встроенного контроллера USB. Использование слишком тонкого кабеля или отсутствие заземления лишает систему защиты и может стать причиной поражения электрическим током при неисправности блока питания. Также нельзя игнорировать проверку глубины подрозетника: попытка «забить» механизм силой приводит к повреждению изоляции проводов о края монтажной коробки.
Анализ затрат и экономическая эффективность
Расчет стоимости показывает, что самостоятельное выполнение работ позволяет значительно сократить общий бюджет ремонта. Основная часть расходов приходится на покупку самого механизма, в то время как услуги мастера могут составлять до 100% от цены изделия за одну точку. При установке нескольких розеток во всей квартире экономия становится еще более ощутимой.
Таблица 4. Сравнение стоимости: своими руками против вызова мастера
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия |
|---|---|---|---|
| Стоимость розетки с USB | 1500 | 1500 | 0 |
| Монтажные работы | 0 | 800 | 800 |
| Расходные материалы | 150 | 300 | 150 |
| Выезд специалиста | 0 | 500 | 500 |
| 1650 | 3100 | 1450 |
Личный опыт №3: Покупая механизмы сразу для всей квартиры в крупном строительном гипермаркете, я сэкономил около 15% от розничной цены за счет оптовой скидки. Самостоятельная установка пяти таких точек в спальне и на кухне сэкономила мне еще более 4000 рублей, которые я потратил на качественный набор диэлектрических отверток.
Уход и правила эксплуатации после завершения
Правильная эксплуатация встроенных блоков питания продлевает срок их службы, который в среднем составляет 5–7 лет. Не рекомендуется оставлять кабели в портах без подключенных гаджетов, так как это может привести к лишнему расходу энергии в режиме ожидания (хотя он и минимален). Допустимая нагрузка на порты должна строго соблюдаться: если розетка выдает 2.4 А, одновременная зарядка двух мощных планшетов может привести к срабатыванию тепловой защиты. Очистку лицевой панели следует проводить только сухой салфеткой при выключенных потребителях.
Альтернативные способы организации USB-зарядки
Существуют и другие варианты модернизации электросети, если установка розеток в стену невозможна. Использование модульных систем (фреймов) позволяет комбинировать силовые розетки, USB-модули и даже HDMI-разъемы в одной рамке. Внешние USB-хабы, подключаемые к обычной розетке, являются самым простым, но менее эстетичным решением. Для офисных столов часто применяются накладные или выдвижные блоки, которые монтируются непосредственно в мебель, обеспечивая легкий доступ к питанию без штробления стен.
Часто задаваемые вопросы (FAQ)
Можно ли ставить USB-розетку в старый дом с двумя проводами?
Да, установка возможна, но в этом случае не будет работать функция заземления. USB-модуль будет функционировать исправно, однако для общей безопасности рекомендуется модернизировать проводку до трехжильной.
Какая мощность зарядки у таких розеток?
Стандартные модели выдают от 5 до 12 Вт (1–2.4 А). Продвинутые версии с поддержкой Quick Charge или Power Delivery могут обеспечивать до 18–30 Вт и более.
Безопасно ли оставлять их включенными постоянно?
Качественные изделия от проверенных брендов рассчитаны на круглосуточную работу. Они имеют встроенную защиту от короткого замыкания и перегрева.
Подойдет ли такая розетка для быстрой зарядки iPhone/Android?
Для быстрой зарядки необходимо выбирать модели с поддержкой протоколов QC 3.0 или PD. Обычные USB-порты будут заряжать устройства в стандартном режиме.
Что делать, если USB-порт перестал работать?
Сначала проверьте исправность кабеля. Если дело в розетке, скорее всего, вышел из строя внутренний предохранитель или преобразователь напряжения. В таком случае механизм подлежит замене.
Можно ли установить несколько USB-модулей в один блок?
Да, существуют многопостовые рамки, позволяющие собрать комбинацию из нескольких USB-модулей в одном месте.
Нужен ли специальный кабель для таких розеток?
Для подключения к сети 220 В используется стандартный медный кабель ВВГнг. Для самих гаджетов лучше использовать оригинальные USB-кабели с хорошей пропускной способностью.
