Как установить однофазный счетчик электроэнергии схема и монтаж своими руками

Монтаж прибора учета электричества является критически важным этапом обустройства энергоснабжения жилого помещения. Установка однофазного счетчика электроэнергии требует строгого соблюдения правил устройства электроустановок (ПУЭ) и базовых навыков работы с электросетями. Сложность работ оценивается как средняя, а время монтажа обычно составляет от 2 до 4 часов. Стоимость расходных материалов для базового щитка начинается от 3000 рублей. Понимание того, как установить однофазный счетчик электроэнергии: схема и монтаж своими руками помогут избежать ошибок при подключении и успешно пройти процедуру опломбирования. Правильно собранный узел гарантирует безопасность эксплуатации всей домашней электропроводки.

Требования и подготовка к работе

Работы по замене или первичной установке прибора относятся к категории электромонтажных работ средней сложности. Согласно требованиям ПУЭ (п. 1.5.29), высота установки должна составлять от 0,8 до 1,7 м от пола, чтобы обеспечить удобство считывания показаний. Перед началом монтажа необходимо получить официальное разрешение от энергосбытовой компании и убедиться в наличии допуска по электробезопасности. Весь процесс, включая подготовительные операции, занимает около 3-5 часов. Обязательным условием является последующий технадзор и вызов инспектора для проверки схемы подключения однофазного счетчика и наложения защитных пломб.

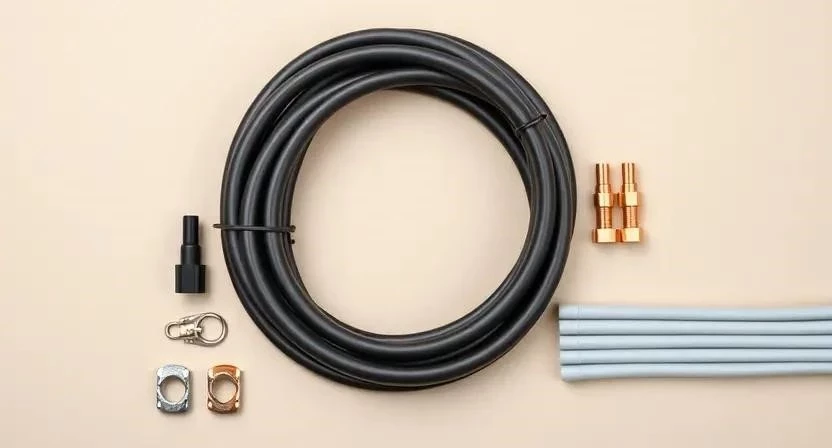

Комплектация расходных материалов

Для качественного монтажа требуется подготовить полный комплект комплектующих, соответствующих мощности вашей сети. Основным элементом является сам однофазный счетчик электроэнергии, дополненный вводным автоматическим выключателем для защиты цепи.

• Однофазный электросчетчик (механический или электронный с классом точности не ниже 2.0);
• Вводной двухполюсный автоматический выключатель (номинал согласно ТУ);
• Групповые автоматические выключатели для распределения нагрузки по комнатам;
• Медный провод или кабель ВВГнг сечением 6 или 10 мм²;
• DIN-рейка металлическая для надежного крепления оборудования;
• Нулевая изолированная шина и шина заземления;
• Кабельные наконечники (НШВИ) для многожильных проводов;
• Гофрированная труба из ПВХ или пластиковый кабель-канал;
• Распределительный щиток (пластиковый или металлический бокс).

Таблица 1. Перечень материалов с расходом и примерными ценами

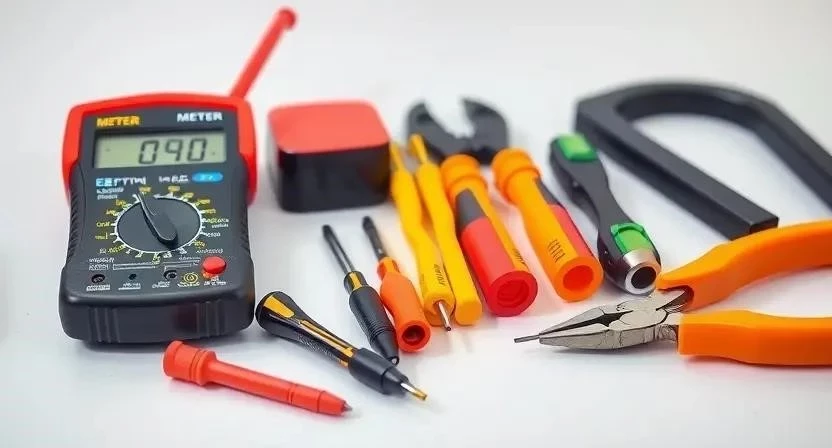

Инструментарий для электромонтажа

Обеспечение мастера исправным и изолированным инструментом — залог безопасности и высокого качества контактных соединений. Использование специализированных приспособлений позволяет выполнить монтаж однофазного счетчика пошагово без повреждения жил кабеля.

• Набор диэлектрических отверток (шлицевые и крестовые PZ/PH);
• Стриппер для аккуратного снятия изоляции;
• Кримпер (пресс-клещи) для правильного обжима наконечников;
• Мультиметр или вольтметр для контроля отсутствия напряжения;
• Пассатижи и бокорезы с изолированными ручками;
• Перфоратор со сверлом нужного диаметра для крепления щитка;
• Строительный уровень для соблюдения геометрии установки.

Таблица 2. Список необходимых инструментов

Организация рабочего пространства

Выбирать место для щитка следует в сухом, отапливаемом помещении с естественной вентиляцией. Важно обеспечить свободный доступ к прибору для сотрудников энергосбыта и аварийных служб. Окружающие поверхности, если они выполнены из горючих материалов, необходимо защитить листом асбеста или металла. В зоне работ организуется интенсивное освещение, так как технология монтажа электросчетчика предполагает полное обесточивание объекта, что делает невозможным использование стационарных светильников.

Подготовительные манипуляции на поверхности

Сначала выполняется точная разметка стены под корпус распределительного бокса. С помощью перфоратора высверливаются отверстия, после чего щиток фиксируется на дюбели. Внутри корпуса устанавливается металлическая DIN-рейка. Вводной кабель заводится в гофре через штатные отверстия в корпусе щитка. Если монтаж производится на гипсовую смесь (при скрытой установке), время высыхания состава составляет около 30-40 минут до начала чистовой сборки. Важно проверить целостность изоляции вводного кабеля после его протяжки в щиток.

Алгоритм установки прибора учета

Выполняйте монтажные действия строго в указанной последовательности, соблюдая меры безопасности при работе с электрическим током.

1. Полное отключение питания на входящей линии (10 мин).
2. Надежная фиксация корпуса щитка на подготовленную поверхность (20 мин).

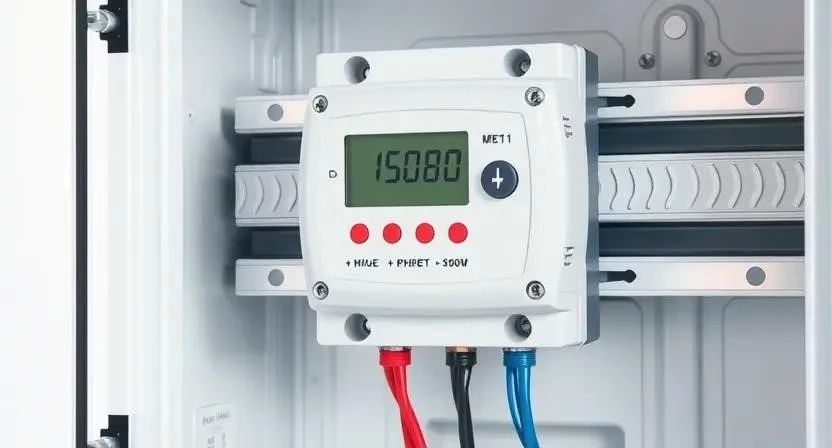

3. Установка счетчика и защитных автоматов на DIN-рейку до характерного щелчка фиксаторов (15 мин).
4. Подключение фазного и нулевого провода от ввода к верхним зажимам вводного автомата (20 мин).
5. Соединение выхода вводного автомата с первой и третьей клеммами счетчика согласно схеме (15 мин).
6. Подключение отходящих линий к клеммам 2 (фаза) и 4 (ноль) прибора учета (30 мин).
7. Тщательная проверка и протяжка всех винтовых зажимов для исключения нагрева (10 мин).
8. Тестовое включение напряжения и замер параметров на входе мультиметром (5 мин).
9. Визуальная проверка индикации (мигание светодиода или движение диска) (5 мин).
10. Финишная маркировка проводов и установка защитной крышки щитка (15 мин).

Таблица 3. Пошаговый чек-лист монтажа

Пример из опыта №1: При моем первом самостоятельном монтаже я пренебрег маркировкой отходящих линий. В результате, когда потребовалось отключить только свет в ванной, мне пришлось поочередно выключать все автоматы, чтобы найти нужный. Теперь я всегда использую самоклеящиеся бирки сразу при заведении кабеля в щит.

Технологические тонкости и нюансы

Инструкция по установке счетчика электроэнергии требует строгого соблюдения полярности: фазный провод подключается к первой клемме, а нулевой — к третьей. Важно учитывать влияние температуры: при монтаже в неотапливаемом тамбуре (ниже 0°C) точность показаний может снижаться, поэтому рекомендуется выбирать морозостойкие модели. Сечение медного провода должно строго соответствовать расчетной нагрузке (для стандартной квартиры это 6 мм²). Также необходимо обеспечить качественное заземление корпуса щитка, если он выполнен из металла.

Распространенные ошибки новичков

Избежать проблем при эксплуатации помогут знания о типичных просчетах, которые совершают неопытные монтажники.

1. Недостаточная затяжка винтовых клемм, что ведет к перегреву, искрению и оплавлению изоляции.
2. Отсутствие вводного двухполюсного автомата перед счетчиком, что нарушает требования ПУЭ.
3. Использование проводов с разным сечением жил под одним зажимом (плохой контакт тонкого провода).
4. Нарушение изоляции при слишком глубоком заведении кабеля в клемму (зажим изоляции вместо жилы).
5. Монтаж прибора с нарушенной заводской пломбой или истекшим сроком поверки.

Пример из опыта №2: Один мой знакомый решил сэкономить и поставил старый дисковый счетчик, найденный в гараже. При проверке инспектор отказался его опломбировать, так как класс точности прибора не соответствовал современным нормам. Пришлось покупать новый электронный прибор и переделывать работу.

Финансовая составляющая проекта

Расчет стоимости включает затраты на оборудование и расходные материалы. Самостоятельная установка позволяет существенно сэкономить на услугах электрика, однако требует покупки или аренды специфического инструмента.

Таблица 4. Сравнение стоимости: своими руками и под ключ

Обслуживание после монтажа

Поддерживать систему в рабочем состоянии поможет регулярный осмотр. Раз в год необходимо проводить ревизию щитка: проверять состояние контактов и при необходимости подтягивать винты, так как медь обладает текучестью под давлением. Корпус прибора следует очищать от пыли сухой салфеткой. Также важно контролировать показания и следить за сроками поверки, указанными в паспорте изделия (обычно раз в 10-16 лет).

Вариативность приборов учета

Современные электронные счетчики значительно превосходят старые механические модели по точности и функциональности. Они позволяют вести многотарифный учет, что выгодно при наличии мощных электроприборов, работающих ночью. Умные счетчики с удаленной передачей данных автоматически отправляют показания в энергосбытовую компанию через GSM или Wi-Fi модули. При выборе щитка можно отдать предпочтение встраиваемым моделям для эстетичного вида или накладным для простоты монтажа.

Пример из опыта №3: При установке счетчика в частном доме на кирпичную стену я столкнулся с тем, что стандартные дюбели из комплекта щитка не держались в пустотелом кирпиче. Пришлось использовать химические анкеры, что обеспечило идеальную жесткость конструкции. Всегда проверяйте надежность основания перед навеской тяжелого бокса.

Часто задаваемые вопросы

Можно ли менять счетчик самостоятельно?
Физически выполнить монтаж можно своими руками, однако срывать старые пломбы и вводить прибор в эксплуатацию имеет право только представитель ресурсоснабжающей организации.

Как вызвать инспектора на опломбировку?
После завершения работ необходимо подать заявление в местное отделение энергосбыта, приложив копию паспорта нового счетчика.

Что делать при неправильном вращении диска?
Это явный признак перепутанных входных и выходных проводов. Необходимо немедленно обесточить сеть и поменять местами жилы на клеммах 1-2 или 3-4 согласно схеме.

Как выбрать мощность вводного автомата?
Номинал автомата (например, 25А или 32А) жестко регламентируется выделенной на ваше жилье мощностью, указанной в договоре электроснабжения.

Какое сечение кабеля использовать для внутренней разводки?
Для однофазного ввода в квартиру оптимально использовать медный многожильный провод сечением не менее 6 мм².

Нужно ли устанавливать УЗО вместе со счетчиком?
ПУЭ рекомендует установку устройства защитного отключения (УЗО) или дифавтомата для защиты людей от поражения током и предотвращения пожаров.

Какая влажность допустима в месте установки?
Влажность не должна превышать 80%, иначе на контактах будет образовываться конденсат, что приведет к коррозии и короткому замыканию.
