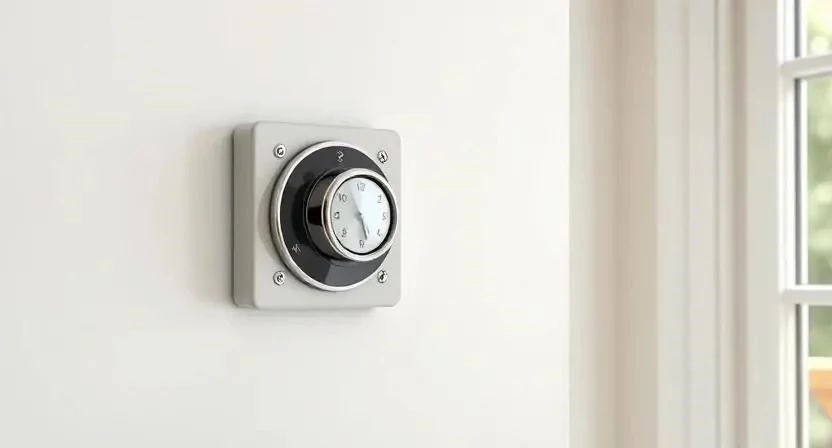

Монтаж системы управления обогревом является завершающим и наиболее ответственным этапом обустройства теплого пола. Работа требует базовых навыков электромонтажа, так как подразумевает прямое подключение к сети 220В. Установка терморегулятора в стену занимает от 2 до 4 часов в зависимости от материала перегородок, а стоимость расходных материалов без учета самого прибора составляет около 700–1200 рублей. Оптимальное время для проведения работ — этап черновой отделки, когда штробление стен не повредит финишное покрытие. Правильно выполненный монтаж терморегулятора своими руками гарантирует долговечность системы и корректную работу датчиков климат-контроля.
Оценка сложности и планирование электромонтажных работ
Сложность установки оценивается как средняя, требующая понимания схем разводки электрики и умения работать с ручным инструментом. Основная задача — обеспечить надежный контакт в клеммниках и правильно разместить датчик температуры в зоне нагрева. Расчет времени включает в себя подготовку ниши (40 минут), прокладку кабелей (30 минут) и финишное подключение (30 минут). Важно интегрировать монтаж в цикл ремонта до начала малярных работ, чтобы скрыть штробы под слоем штукатурки и шпаклевки. Перед тем как установить терморегулятор, необходимо убедиться, что выделенная линия питания выдержит суммарную мощность нагревательных матов.
Комплектация и выбор расходных материалов
Для качественного монтажа потребуется набор компонентов, обеспечивающих пожарную безопасность и стабильность сигнала. Основным элементом является сам термостат, который подбирается по мощности (обычно до 3.5 кВт). Расход материалов на одну точку рассчитывается исходя из удаленности прибора от зоны обогрева и распределительного щита.
Список необходимых материалов:
- Подрозетник (монтажная коробка) для бетонных или полых стен — 1 шт.;
- Терморегулятор с выносным или встроенным датчиком — 1 шт.;
- Медный кабель ВВГнг 3х2.5 мм² для линии питания — от 2 метров;
- Провод ПВС 2х0.75 для удлинения датчика (при необходимости) — по замеру;
- Гофрированная трубка диаметром 16 мм для датчика температуры — 2 метра;
- Самозажимные клеммники для соединения жил — 3-5 шт.;
- Изолента ПВХ для маркировки фазы и ноля — 1 рулон;
- Гипсовая смесь или алебастр для фиксации коробки — 1 кг;
- Грунтовка глубокого проникновения — 0.2 л.
Таблица материалов с примерными ценами:
| Наименование материала | Расход на 1 точку | Цена за ед. (руб.) | |
|---|---|---|---|
| Подрозетник глубокий | 1 шт. | 45 | 45 |
| Кабель ВВГнг 3х2.5 | 3 м | 90 | 270 |
| Гофра ПВХ 16 мм | 2 м | 25 | 50 |
| Алебастр (фасовка) | 1 кг | 80 | 80 |
| Клеммники (набор) | 1 уп. | 150 | 150 |

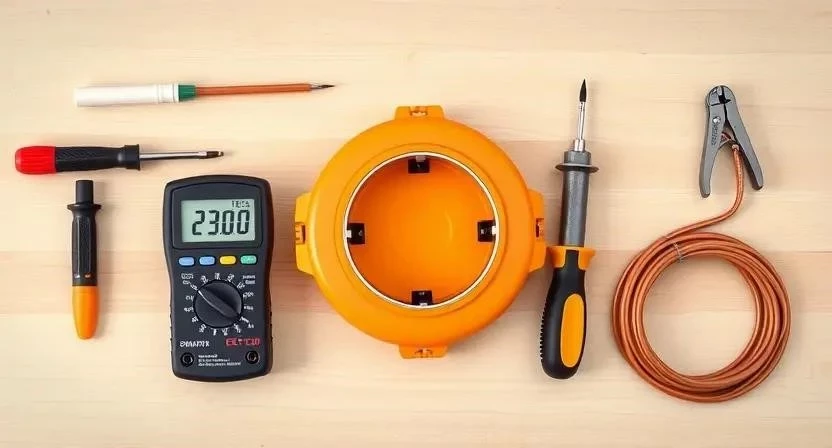

Инструментарий для проведения установки
Подготовьте следующий набор инструментов, чтобы не отвлекаться в процессе работы. Большинство позиций стандартны для домашнего мастера, но специфические приборы, такие как мультиметр или стриппер, можно взять в аренду, если не планируете заниматься электрикой профессионально.
Таблица необходимых инструментов:
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Перфоратор с коронкой 68 мм | Бурение отверстия в бетоне/кирпиче | Обязательно | 4500 |
| Мультиметр | Замер сопротивления и напряжения | Обязательно | 800 | Снятие изоляции с жил кабеля | Обязательно | 600 |
| Уровень строительный | Выравнивание корпуса прибора | Желательно | 500 |
| Набор отверток (крест/шлиц) | Монтаж клемм и фиксация рамки | Обязательно | 1200 |
Подготовка рабочего пространства и меры безопасности
Безопасность работ стоит на первом месте при взаимодействии с электросетью. Перед началом любых действий необходимо полностью отключить соответствующий автомат в силовом щите и проверить отсутствие напряжения индикаторной отверткой. Зону под местом бурения следует застелить плотной пленкой, так как штробление производит большой объем мелкодисперсной пыли. Мебель в комнате также рекомендуется накрыть чехлами. Организуйте рабочее место так, чтобы все инструменты находились под рукой, а освещение было достаточным даже при отключенном общем питании (используйте аккумуляторный фонарь).
Обработка поверхности и формирование каналов
Нанесение разметки начинается с определения высоты установки терморегулятора в стену — обычно это 80-90 см от уровня чистового пола. После этого выполняется штробление стены под кабель питания и отдельно под датчик температуры. Отверстие для подрозетника вырезается коронкой, глубина должна позволять утопить коробку на 2-3 мм ниже уровня штукатурки. После завершения пыльных работ отверстие тщательно очищается от мусора пылесосом и обрабатывается грунтовкой для лучшей адгезии фиксирующего раствора. Проверьте, чтобы штроба для датчика имела плавный изгиб при переходе со стены на пол, иначе замена сенсора в будущем станет невозможной.
Личный опыт №1: При первом монтаже я сделал слишком резкий угол штробы у пола. В итоге гофра перегнулась, и просунуть в нее датчик удалось только с пятой попытки, используя силиконовую смазку. Теперь я всегда делаю радиус изгиба не менее 5-7 см.
Детальный алгоритм монтажа и подключения
Процесс монтажа требует последовательности и аккуратности в работе с мелкими деталями. Технология монтажа подразумевает строгое следование схеме, указанной производителем на задней панели устройства.
Пошаговый план работ:
| Этап | Время выполнения | Результат |
|---|---|---|
| Обесточивание и проверка | 10 мин | Безопасная зона работ |
| Бурение и штробление | 40 мин | Готовые каналы и ниша |
| Установка подрозетника | 20 мин | Зафиксированная коробка |
| Прокладка проводов | 30 мин | Кабели выведены в коробку |
| Коммутация и запуск | 30 мин | Работающая система |
- Полное обесточивание линии. Выключите автомат и убедитесь, что вольты на вводе отсутствуют.
- Бурение отверстия под подрозетник. Используйте коронку по бетону или кирпичу, вынимая остатки материала долотом.
- Прокладка кабелей питания и датчика. Заведите силовой кабель сверху, а провод датчика в гофре — снизу.

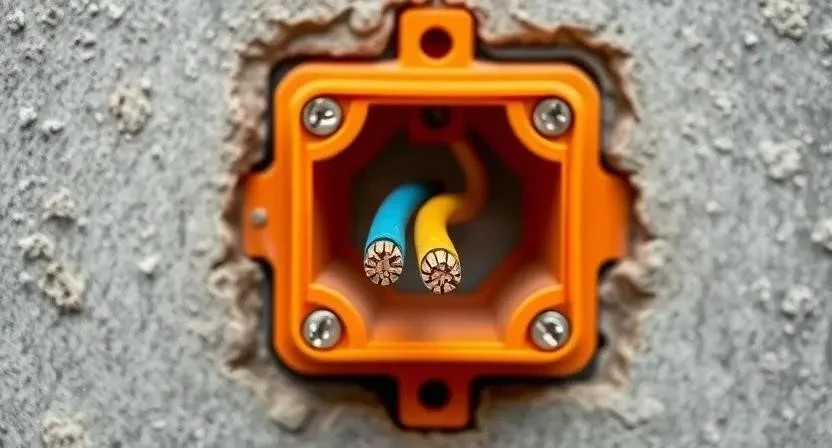

- Фиксация подрозетника в стене. Используйте гипс или штукатурку, выставив коробку по уровню.
- Подготовка концов проводов. Снимите внешнюю оболочку на 5-7 см, зачистите жилы стриппером на 8-10 мм.
- Подключение датчика температуры к клеммам. Обычно это контакты Sensor (полярность чаще всего не важна).
- Подключение фазного и нулевого проводов питания. Фаза (L) — коричневый/белый, Ноль (N) — синий.
- Подключение силового кабеля к нагревательному мату. Соедините жилы мата с соответствующими выходами Load.
- Аккуратное размещение проводов внутри коробки. Сложите провода «змейкой», чтобы они не мешали корпусу.
- Фиксация корпуса терморегулятора в подрозетнике. Закрепите прибор винтами к ушкам монтажной коробки.
- Установка декоративной рамки. Защелкните внешнюю панель и установите ручку регулировки (если есть).
- Подача напряжения и первый запуск. Включите автомат и переведите тумблер на приборе в положение ON.
- Настройка температуры и проверка работы датчика. Убедитесь, что реле щелкает, а пол начинает нагреваться.
Личный опыт №2: Перед тем как окончательно замуровать датчик в стене, я всегда измеряю его сопротивление мультиметром. Однажды попался бракованный сенсор, который выдавал некорректные данные. Проверка на этапе монтажа сэкономила мне кучу времени на демонтаж плитки.
Технологические нюансы и требования
Соблюдение технологий гарантирует, что установка в подрозетник будет надежной. Важно дождаться полного высыхания раствора, фиксирующего коробку, прежде чем притягивать винты прибора, иначе подрозетник может сместиться. Проверьте совместимость напряжения: большинство регуляторов рассчитаны на 220-230В. Особое внимание уделите заземлению — желто-зеленый провод мата должен соединяться напрямую с заземляющей жилой питающего кабеля, минуя электронную плату термостата, если для этого нет специальной клеммы.
Распространенные ошибки начинающих мастеров
Избежать проблем в эксплуатации поможет изучение чужого негативного опыта. Неправильная зачистка проводов (повреждение жил) часто приводит к перегреву контактов и выходу прибора из строя.
Типичные ошибки при монтаже:
- Перепутанные клеммы датчика и питания (риск сгорания платы);
- Слишком глубокая посадка подрозетника, из-за чего винты не достают до резьбы;
- Отсутствие заземления на металлической сетке мата;
- Монтаж датчика без гофрированной трубки (невозможность замены);
- Использование слишком тонкого провода для мощных систем обогрева;
- Закрытие терморегулятора мебелью или шторами, что искажает работу встроенного датчика воздуха.
Личный опыт №3: Через год после установки один из моих клиентов пожаловался, что пол перестал греть. Вскрытие показало, что винтовой зажим ослаб от термических расширений. С тех пор я использую только качественные клеммники и проверяю затяжку с усилием.
Экономический расчет и смета
Финансовые затраты на установку терморегулятора в стену складываются из стоимости самого устройства и сопутствующих работ. Самостоятельный монтаж позволяет сэкономить значительную сумму, которую профессиональный электрик берет за выезд и штробление.
Таблица расчета стоимости (Сам vs Мастер):
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Терморегулятор (средний сегмент) | 2500 | 2500 | 0 |
| Расходные материалы | 600 | 800 | 200 |
| Работа по монтажу и штроблению | 0 | 2500 | 2500 |
| Инструмент (амортизация/аренда) | 500 | 0 | -500 |
| 3600 | 5800 | 2200 |
Эксплуатация и сервисное обслуживание
Регулярный осмотр устройства продлевает срок его службы, который в среднем составляет 7–10 лет. Проверка контактов через год эксплуатации — важная процедура, так как под нагрузкой винтовые соединения могут ослабевать. Очистка панели от пыли должна производиться сухой или слегка влажной мягкой тканью без использования абразивов. Если прибор начал издавать нехарактерные звуки или экран стал тусклым, это повод проверить напряжение в сети и состояние клеммной колодки.
Альтернативные способы размещения
Современные решения позволяют обойтись без сложного штробления. Беспроводные терморегуляторы передают сигнал на исполнительное реле по радиоканалу, что актуально для помещений с готовым ремонтом. Также возможна установка в распределительные коробки на DIN-рейку в щитке, если планируется управление сразу несколькими зонами. Использование умных систем управления домом позволяет интегрировать термостат в общую экосистему и управлять климатом через смартфон, исключая необходимость физического доступа к настенной панели.
Ответы на популярные вопросы (FAQ)
Можно ли ставить терморегулятор в ванную?
Непосредственно в мокрой зоне (над ванной или в душевой) ставить нельзя. Рекомендуется выносить прибор за пределы помещения или использовать модели с классом защиты не ниже IP44, устанавливая их вдали от источников брызг.
Что делать, если датчик показывает ошибку?
В первую очередь проверьте подключение датчика температуры к клеммам. Если контакты в порядке, замерьте сопротивление сенсора мультиметром — оно должно соответствовать паспортным данным (обычно 10-15 кОм при 25°C).
Какой подрозетник лучше выбрать?
Для терморегуляторов лучше использовать глубокие монтажные коробки (60 мм). Это обеспечит достаточно места для размещения проводов и предотвратит их пережим при установке корпуса.
Можно ли заменить старый терморегулятор на новый без замены проводки?
Да, если мощность нового прибора не превышает параметры старого, а тип датчика температуры совпадает (или датчик заменяется через гофру).
Как выбрать мощность терморегулятора?
Мощность прибора должна быть на 15-20% выше, чем суммарная мощность нагревательных матов. Стандартные модели на 16А выдерживают до 3.5 кВт.
Нужно ли использовать гофру для кабеля?
Для датчика температуры гофра обязательна, чтобы обеспечить его замену. Для силового кабеля в штробе гофра желательна, но не критична, если используется кабель ВВГнг.
Почему терморегулятор щелкает?
Щелчки — это нормальная работа электромагнитного реле при включении и выключении нагрева. Если щелчки частые и беспорядочные, проверьте надежность контактов.
Как настроить гистерезис?
Гистерезис настраивается в инженерном меню. Это разница температур между включением и выключением. Оптимальное значение — 0.5–1°C для поддержания комфорта и экономии энергии.
