Подъёмные ворота своими руками: простые конструкции механизмов

Подъёмные ворота экономят место перед гаражом или хозяйственной постройкой: полотно не качается наружу и не требует свободной площадки сбоку, как откатная конструкция. Собрать такие ворота самостоятельно вполне реально, если выбрать понятную схему механизма, правильно рассчитать нагрузку и не экономить на крепеже. В статье разберём, какие простые конструкции подходят для самостоятельной работы, чем отличаются противовесы и пружины и в каком порядке вести монтаж.

Какие бывают подъёмные ворота и чем они отличаются

Прежде чем браться за металл, стоит понять, как именно полотно будет двигаться вверх. От этого зависит сложность изготовления и требования к проёму.

• Подъёмно-поворотные — цельное полотно, которое при открытии отходит вверх и немного внутрь, располагаясь под потолком. Самая простая схема для домашней мастерской.
• Секционные — полотно из нескольких панелей на шарнирах, движущихся по направляющим. Надёжны, но требуют точных деталей и роликов, поэтому повторить их кустарно сложнее.
• Рулонные — полотно наматывается на вал. Из ламелей заводского изготовления такие ворота собирают просто, но самостоятельное изготовление ламелей нецелесообразно.

Для самодельной работы чаще всего выбирают именно подъёмно-поворотную схему: у неё минимум подвижных узлов, а большинство деталей делается из профильной трубы, уголка и полосы.

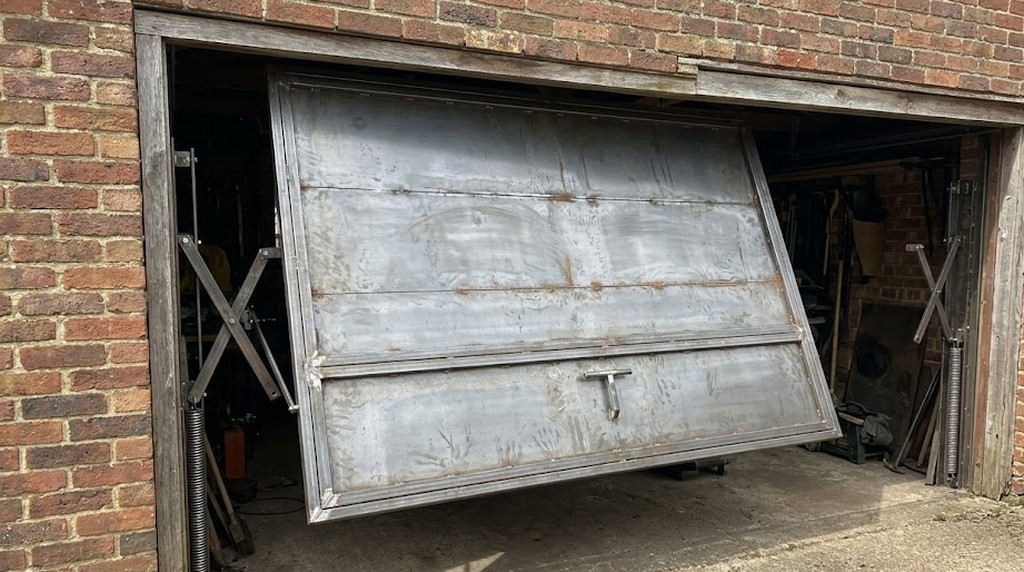

Подъёмно-поворотные ворота: простая конструкция для гаража

Основа такой системы — сварная рама из профильной трубы сечением примерно 40×40 мм по периметру и 20×20 мм для внутренних перемычек. Раму обшивают профнастилом, сэндвич-панелью или доской. Чем легче обшивка, тем проще подобрать пружины и тем меньше нагрузка на петли.

Принцип работы такой: по бокам проёма на стойках закрепляют рычаги, которые одним концом шарнирно соединены с полотном, а другим — с неподвижной рамой. Верхняя часть полотна скользит по направляющим или ходит по рычагу, а нижняя при открытии поднимается дугой. Добавляется компенсирующий элемент — пружина или противовес, который уравновешивает вес полотна.

Важное условие: проём должен быть прямоугольным, а косяки — ровными по отвесу. Перед началом работ проверьте диагонали проёма. Допустимая разница — несколько миллиметров, иначе придётся подгонять каркас.

Противовесная система: как подобрать груз

Противовесная схема считается самой понятной. К каждой боковой стороне полотна крепится трос, переброшенный через блок под потолком или на верхней балке. На другом конце троса подвешен груз, который движется вдоль стойки в закрытом коробе или по направляющей трубе.

Для расчёта сначала взвесьте готовое полотно с фурнитурой и замком. Суммарная масса противовесов обычно берётся чуть меньше массы полотна, примерно на 5–10 %. Тогда ворота закрываются сами и не взлетают вверх при случайном толчке. Каждый из двух грузов делают равным половине расчётной массы.

Что важно учесть:

• для грузов подойдут отрезки толстостенной трубы, заполненные бетоном, или стальные пластины, которые собираются в пакет;
• трос подбирают с запасом прочности не менее чем вчетверо, лучше оцинкованный;
• блоки должны иметь подшипники и защиту от соскакивания троса;
• путь грузов нужно ограждать, чтобы случайно не попасть под падающий элемент.

Минус схемы — нужна высота под блоки и свободное место вдоль стоек для грузов. Плюс — плавный ход без необходимости в частой регулировке.

Пружинный механизм: растяжные и торсионные пружины

Если места для грузов нет, используют пружины. Самый простой вариант — две растяжные пружины по бокам, которые одним концом цепляют за рычаг, а другим — за регулируемый кронштейн на стойке. Натяжение настраивается болтом или цепью с несколькими отверстиями.

Подбирать пружины лучше по паспортным данным производителя: суммарное усилие в рабочем положении должно примерно соответствовать весу полотна. Размеры пружин для ворот массой около 60–80 кг обычно рассчитываются парой с запасом по усилию, но точные значения нужно проверять по таблицам нагрузок.

Торсионные пружины, закреплённые на валу над проёмом, работают плавнее, но требуют аккуратной настройки и специального инструмента для предварительного закручивания. Новичкам в самостоятельной сборке такой вариант лучше не рекомендуется: предварительно напряжённая пружина при срыве может нанести серьёзную травму.

Совет: устанавливайте страховочный трос внутри каждой растяжной пружины. Если пружина лопнет, трос удержит осколки и не даст ей ударить по полотну или по человеку.

Материалы, инструменты и фурнитура

Для каркаса и механизма потребуется следующий набор:

• профильная труба 40×40 и 20×20 мм, толщина стенки 2 мм и более для рамы и 3 мм для рычагов;
• уголок и полоса для кронштейнов и упоров;
• оси из калиброванного прутка или болты высокой прочности, втулки из бронзы или с подшипниками;
• обшивка — профнастил, доска или сэндвич-панель; о способах сборки и обшивки каркаса подробнее рассказано в материале про ворота из металлопрофиля с чертежами и инструкцией;
• антикоррозионная грунтовка и эмаль для металла.

Из инструментов понадобятся сварочный аппарат, угловая шлифмашина, уровень и отвес, дрель, рулетка, струбцины и набор ключей. Обязательно используйте защитные очки и перчатки.

Порядок монтажа: от проёма до регулировки

1. Подготовьте проём. Проверьте вертикаль стен, при необходимости усильте косяки закладными деталями или металлической рамкой.
2. Сварите раму полотна. Сборку делайте на ровной поверхности, контролируйте диагонали, прихватывайте детали и только затем проваривайте.
3. Обшейте полотно. Если вы выбрали тяжёлый материал, сразу учитывайте это при расчёте пружин или грузов.
4. Закрепите стойки и направляющие. Крепёж — анкеры достаточной длины, а не обычные дюбели. Проверяйте параллельность направляющих по обеим сторонам.
5. Навесьте полотно на рычаги. Подвесьте его на временные подпорки и проверьте свободный ход без пружин.
6. Установите противовесы или пружины. Начните с минимального усилия и постепенно доводите до баланса, когда полотно в любом промежуточном положении стоит неподвижно.
7. Установите ограничители хода и замок. Про разные виды запирающих устройств, в том числе для гаражных ворот, можно прочитать в статье о самодельных запорах для ворот гаража и ограждения.

Безопасность и обслуживание

Подъёмные ворота — тяжёлая подвижная конструкция, и ошибки в расчёте проявляются сразу: полотно либо падает, либо не опускается. Поэтому после сборки проведите проверку.

• Поднимите полотно на половину высоты и отпустите. Оно должно остаться на месте или очень медленно сместиться.
• Проверьте работу ограничителей: полотно не должно упираться в потолок или выходить за пределы направляющих.
• Установите фиксатор открытого положения, чтобы ветер или случайный толчок не опустил ворота.
• Не оставляйте руки в зонах шарниров и между рычагами и стойкой.

Раз в сезон смазывайте оси и блоки, проверяйте состояние тросов и пружин, подтягивайте резьбовые соединения. Обнаружив растрёпанные нити на тросе или трещины на витках пружины, заменяйте деталь сразу, не дожидаясь отказа.

Итоги

Для самостоятельного изготовления лучше всего подходят подъёмно-поворотные ворота с противовесами или растяжными пружинами: схема понятна, детали доступны, а настройка занимает немного времени. Главное — точный расчёт массы полотна, прочный каркас и обязательные страховочные элементы. Потратив время на аккуратную сборку и проверку, вы получите надёжные ворота, которые прослужат много лет при минимальном уходе.
