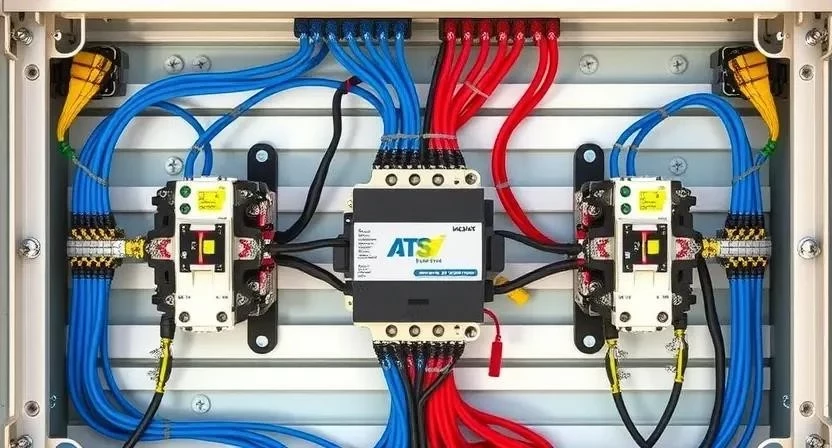

Автоматический ввод резерва является критически важным узлом современной электросети, обеспечивающим бесперебойную работу электроприборов при внезапном отключении основной линии. Установка АВР требует от исполнителя четкого понимания схемотехники и соблюдения норм электробезопасности, так как ошибки могут привести к выходу из строя дорогостоящего оборудования. Сложность монтажных работ оценивается как высокая, а средняя стоимость комплектующих для частного дома варьируется от 20 до 55 тысяч рублей. Весь процесс реализации проекта, включая пусконаладочные работы, обычно занимает около 12–16 рабочих часов при наличии готового проекта.
Оценка сложности и базовые требования к электромонтажу
Проведение работ по внедрению автоматики требует навыков чтения принципиальных электрических схем и опыта работы с силовым оборудованием. Перед началом процесса необходимо рассчитать суммарную нагрузку потребителей, чтобы правильно подобрать номиналы контакторов и сечение соединительных проводников. Оптимальным временем для проведения монтажа считаются светлые часы суток, так как потребуется полное обесточивание объекта. Важно учитывать, что установка АВР подразумевает вмешательство в главный распределительный щит, поэтому доступ к вводному автомату и прибору учета должен быть обеспечен заранее.
Выбор комплектующих и расчет материалов
Для создания надежной системы необходимо использовать компоненты с запасом по току не менее 20% от максимальной нагрузки. Расход материалов АВР напрямую зависит от выбранной схемы: будет ли это переключение между двумя вводами сети или связка «сеть-генератор». Основное оборудование для АВР лучше приобретать в специализированных магазинах электротехники, отдавая предпочтение проверенным брендам, имеющим сертификацию на территории страны.
Перечень необходимых компонентов:
- Контакторы с механической и электрической блокировкой (2 шт.);
- Реле контроля фаз и напряжения;
- Автоматические выключатели защиты цепей управления;
- Промежуточные реле для логической развязки;
- Провод медный многожильный (ПуГВ) соответствующего сечения;
- Наконечники втулочные изолированные (НШВИ);
- Шины нулевые и заземляющие в корпусе;
- Маркировочные элементы для проводов и аппаратов.
Ниже представлена таблица с примерным расчетом стоимости основных материалов для системы мощностью до 15 кВт.
| Наименование материала | Характеристики | Количество | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Контактор силовой | 40А, 230В, 1НО+1НЗ | 2 шт. | 4 500 | 9 000 |
| Реле контроля фаз | Микропроцессорное | 1 шт. | 3 200 | 3 200 |
| Кабель ПуГВ | 6 мм², медь, ГОСТ | 15 м | 140 | 2 100 |
| Корпус щита | Металлический, IP54 | 1 шт. | 5 500 | 5 500 |
| Расходные материалы | НШВИ, стяжки, маркеры | 1 компл. | 1 500 | 1 500 |
Техническое оснащение для проведения работ

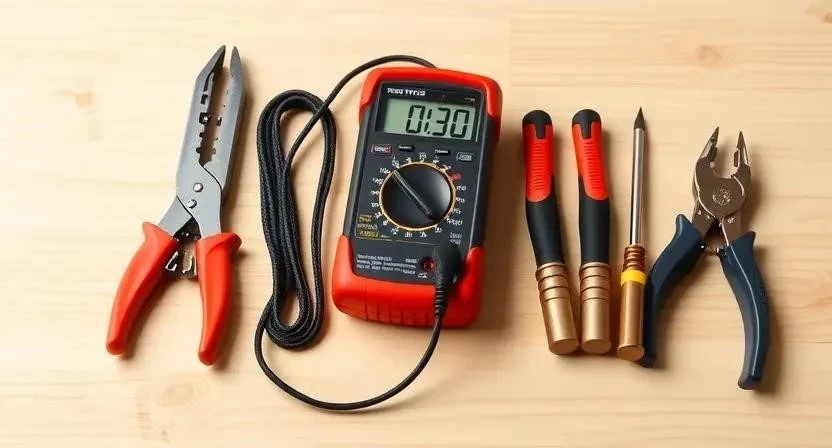

Качественный электромонтаж невозможен без использования специализированного инструмента, который обеспечивает надежность контактных соединений. Применение обычных пассатижей для обжима наконечников недопустимо, так как это ведет к перегреву контактов в будущем. Рекомендуется использовать профессиональные пресс-клещи и динамометрические отвертки для соблюдения момента затяжки, указанного производителем оборудования.
Список обязательных инструментов:
- Мультиметр цифровой с функцией измерения истинного среднеквадратичного значения (True RMS);
- Стриппер автоматический для снятия изоляции без повреждения жил;
- Пресс-клещи для втулочных наконечников сечением до 10-16 мм²;
- Набор диэлектрических отверток (шлицевые и крестовые PZ/PH);
- Нож с пяткой для безопасного вскрытия оболочки кабеля;
- Индикаторная отвертка или бесконтактный детектор напряжения;
- Бокорезы усиленные для перекусывания медных жил.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб.) |
|---|---|---|---|
| Мультиметр | Проверка напряжения и прозвонка цепей | Обязательно | 2 500 |
| Стриппер | Быстрая очистка жил от изоляции | Обязательно | 1 800 |
| Пресс-клещи | Опрессовка наконечников НШВИ | Обязательно | 3 200 |
| Набор отверток | Монтаж аппаратов и затяжка клемм | Обязательно | 2 100 |
| Маркировочный принтер | Создание долговечных бирок | Желательно | 4 500 |
Организация рабочего пространства в электрощитовой
Подготовка помещения начинается с обеспечения свободного доступа к месту установки и организации временного освещения от независимого источника. Необходимо защитить напольное покрытие пленкой или картоном, чтобы избежать повреждений при падении инструментов или обрезков кабеля. Из зоны монтажа следует вынести все легковоспламеняющиеся предметы и строительный мусор, мешающий свободному перемещению. Важно заранее продумать расположение щита таким образом, чтобы к нему был обеспечен удобный подход для обслуживания в будущем.
Подготовка монтажных поверхностей и каналов
Место установки распределительного шкафа должно быть очищено от пыли, остатков штукатурки и наплывов бетона. Если стена имеет значительные неровности, основание выравнивается для исключения перекоса корпуса щита, что может привести к заклиниванию дверец или деформации DIN-реек. Все кабельные трассы подготавливаются заранее: прорезаются штробы или монтируются кабель-каналы, проверяется целостность вводов питания. В случае установки на металлическое основание, необходимо предусмотреть дополнительную диэлектрическую прокладку или качественное заземление корпуса.
Технологический цикл реализации системы
Монтаж системы АВР выполняется в строгой последовательности, начиная от сборки логической части и заканчивая пусконаладочными испытаниями под нагрузкой. На каждом этапе требуется контролировать соответствие соединений принципиальной схеме.
- Сборка схемы на столе (120 мин): Предварительная компоновка и обвязка элементов вне щита для удобства доступа к клеммам.
- Монтаж оборудования в щит (60 мин): Фиксация DIN-реек и установка на них аппаратов защиты и коммутации.
- Подключение ввода основного питания (90 мин): Заводка силового кабеля от магистральной сети и подключение к первому контактору.
- Подключение резервного источника (90 мин): Прокладка линии от генератора или инвертора ко второму контактору.
- Настройка реле контроля напряжения (30 мин): Установка верхних и нижних порогов срабатывания, а также времени задержки.
- Соединение силовых цепей (120 мин): Коммутация выходов контакторов для подачи питания на общую шину потребителей.
- Подключение цепей управления (120 мин): Разводка тонких проводов, отвечающих за логику переключения и блокировки.
- Проверка затяжки всех клемм (30 мин): Контрольный обход всех винтовых соединений с использованием необходимого усилия.
- Тестовый запуск без нагрузки (40 мин): Проверка срабатывания катушек контакторов при подаче и снятии напряжения управления.
- Проверка переключения при имитации сбоя (60 мин): Искусственное отключение фазы для контроля автоматического перехода на резерв.
- Подключение потребителей (60 мин): Поочередное включение групп нагрузок и замер токов в рабочих режимах.
- Финальная проверка и закрытие щита (30 мин): Установка пластронов, маркировка панелей и уборка рабочего места.
Пример из личного опыта: При первой самостоятельной сборке я пренебрег маркировкой жил управления, полагая, что схема проста. В итоге на этапе пусконаладки потратил три часа на поиск перепутанного контакта «земля» и «ноль» в цепи катушки. С тех пор использую только цифровую маркировку каждого конца провода.
| Этап работ | Время выполнения | Особенности и нюансы |
|---|---|---|
| Сборка узлов | 2 часа | Использование НШВИ для многожильных проводов |
| Силовая коммутация | 3 часа | Соблюдение радиусов изгиба кабеля |
| Настройка логики | 1 час | Проверка задержки на запуск генератора | 2 часа | Тестирование механической блокировки |
| Сдача объекта | 1 час | Инструктаж заказчика по эксплуатации |
Эксплуатационные параметры и внешние факторы
Технология монтажа АВР подразумевает учет условий окружающей среды, в которых будет работать электроника. Температура в помещении не должна опускаться ниже +5°C, иначе возможны ложные срабатывания реле контроля или загустение смазки в механических частях контакторов. Высокая влажность способствует окислению контактов, поэтому в неотапливаемых помещениях необходимо использовать шкафы с индексом защиты не ниже IP65. Важным нюансом является настройка времени выдержки: переход на резерв должен происходить с задержкой 2–5 секунд, чтобы исключить реакцию на кратковременные просадки напряжения. Также следует убедиться в совместимости брендов оборудования, так как габариты и способы крепления дополнительных контактов могут различаться.
Анализ распространенных дефектов сборки
Ошибки при монтаже часто связаны с желанием сэкономить или спешкой. Неправильно выбранная схема АВР или некорректное сечение кабеля могут привести к пожару или поломке генератора. Автоматический ввод резерва своими руками требует предельной концентрации на деталях.
- Занижение сечения проводников: Ведет к критическому перегреву и оплавлению изоляции под нагрузкой.
- Отсутствие заземления: Создает угрозу поражения током при пробое изоляции на корпус щита.
- Игнорирование блокировок: Отсутствие механической защиты от одновременного включения двух вводов приводит к межфазному короткому замыканию.
- Ошибки в логике управления: Неправильное подключение «нулевого» провода вызывает появление 380В в розетках.
- Плохой контакт в клеммах: Вызывает искрение и постепенное разрушение зажимов аппаратов.
Пример из личного опыта: На одном из объектов пришлось исправлять работу «мастеров», которые подключили АВР для генератора без учета нейтрали. При переключении в доме «отгорала» бытовая техника из-за перекоса фаз. Исправление заняло 15 минут, но ущерб владельцу составил более 100 тысяч рублей.
Финансовые затраты и экономическая выгода
Стоимость системы АВР складывается из цены комплектующих и оплаты квалифицированного труда. Самостоятельный монтаж позволяет сэкономить значительную сумму, однако требует наличия собственного инструмента. В таблице ниже приведено сравнение затрат при разных подходах к реализации задачи.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплект оборудования | 35 000 | 35 000 | 0 |
| Стоимость работы | 0 | 18 000 | 18 000 |
| Покупка инструмента | 7 000 | 0 | -7 000 |
| Транспортные расходы | 1 500 | 0 | -1 500 |
| 43 500 | 53 000 | 9 500 |
Регламент сервисного обслуживания
Длительная эксплуатация автоматики невозможна без регулярного ухода. Раз в квартал необходимо проводить визуальный осмотр щита на предмет изменения цвета изоляции или появления запаха гари. Рекомендуется выполнять тестовое переключение системы (имитацию аварии) не реже одного раза в три месяца, чтобы предотвратить залипание контактов и проверить готовность генератора к запуску. В зимний период важно следить за отсутствием конденсата внутри корпуса. Срок службы качественных контакторов составляет около 10 лет, однако реле контроля напряжения лучше превентивно заменять каждые 5–7 лет.
Вариативность схем резервного питания
Существует альтернатива автоматическим системам — ручной ввод резерва (РВР) с использованием реверсивного рубильника. Это более дешевый вариант, но он требует личного присутствия человека для переключения. Для чувствительной электроники часто применяют инверторные системы с блоками АКБ, которые работают бесшумно и мгновенно. Современные типы контроллеров позволяют интегрировать АВР в систему «умный дом», передавая данные о состоянии сети на смартфон владельца. Выбор конкретного решения зависит от бюджета и требований к скорости восстановления электроснабжения.
Разбор популярных вопросов пользователей
Можно ли ставить АВР на одну фазу при трехфазном вводе? Да, это распространенная практика, когда резервируется только критически важная группа потребителей (освещение, холодильник, котел), подключенная к одной фазе.

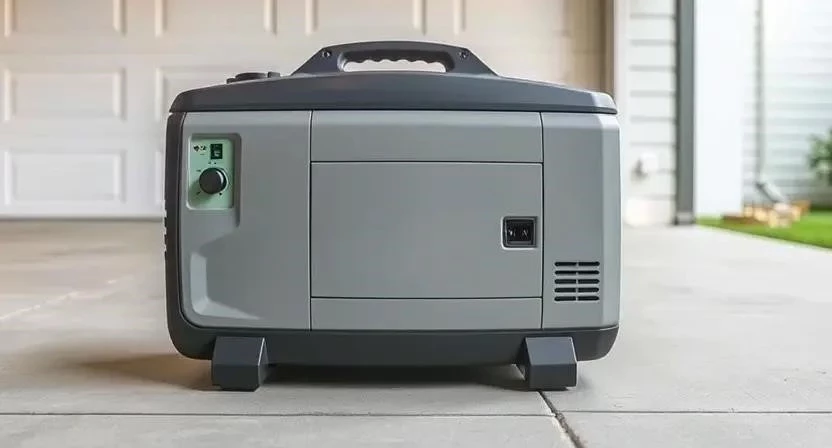

Какой генератор выбрать для работы с автоматикой? Для корректной работы необходима модель с электростартером и выходом для подключения блока управления (разъем ATS).
Что делать при сильных скачках напряжения? В схему АВР обязательно включается реле напряжения, которое отсечет нагрузку до момента стабилизации параметров сети.
Нужна ли механическая блокировка контакторов? Это обязательное условие безопасности, исключающее встречное включение двух источников питания даже при программном сбое.
Как защитить систему от молнии? Рекомендуется установка УЗИП (устройств защиты от импульсных перенапряжений) на вводе в дом перед блоком АВР.
Можно ли использовать ИБП вместо АВР? ИБП подходит для кратковременного поддержания работы, но для длительных отключений (более 2–4 часов) связка АВР и генератора более эффективна.
Как часто нужно подтягивать контакты? В первый год эксплуатации проверку проводят через месяц после монтажа, далее — один раз в год.
Пример из личного опыта: Часто спрашивают, стоит ли экономить на реле контроля фаз, используя только вспомогательные контакты. Мой ответ — категорическое нет. Без контроля параметров напряжения вы рискуете подать на домашние приборы «плохое» электричество от заглохшего генератора, что сожжет их двигатели и блоки питания.
