Организация электросети в коттедже требует строгого соблюдения норм безопасности и технических регламентов. Высокая сложность работ обусловлена большим количеством линий и необходимостью точного расчета нагрузок. Обычно монтаж электрики в частном доме занимает от двух до четырех недель в зависимости от площади здания. Грамотный подход к планированию позволяет создать надежную систему питания для всех бытовых приборов.
Предварительные требования и оценка работ
Процесс требует от исполнителя глубоких знаний ПУЭ и навыков работы с электроинструментом. Оптимальные сроки проведения работ приходятся на период после возведения стен, но до начала чистовой отделки помещений. Это позволяет скрыть коммуникации в штробах и избежать повреждения финишных покрытий. Своевременное планирование исключает необходимость переделок в будущем.
Перечень требуемых материалов
Для качественной разводки применяются сертифицированные компоненты, обеспечивающие пожарную безопасность. Основной упор делается на использование медного провода с негорючей изоляцией. Расход материалов рассчитывается исходя из количества точек и длины трасс.
- Кабель ВВГнг (разного сечения: 1.5, 2.5, 4-6 мм²);
- Гофрированная труба (ПВХ или ПНД);
- Автоматические выключатели;
- Устройства защитного отключения (УЗО);
- Распределительный щит;
- Подрозетники для бетона или гипсокартона;
- Монтажные коробки;
- Клеммники для соединений;
- Изолента и термоусадочные трубки.
| Материал | Средний расход на 100 м² | Цена за ед. (ориентир) | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 200 м | 80 руб/м | 16 000 руб |
| Кабель ВВГнг 3х1.5 | 150 м | 60 руб/м | 9 000 руб |
| Гофра 20 мм | 300 м | 25 руб/м | 7 500 руб |
| Подрозетники | 30 шт | 50 руб/шт | 1 500 руб |
| Автоматы/УЗО | 15 шт | 400 руб/шт | 6 000 руб |

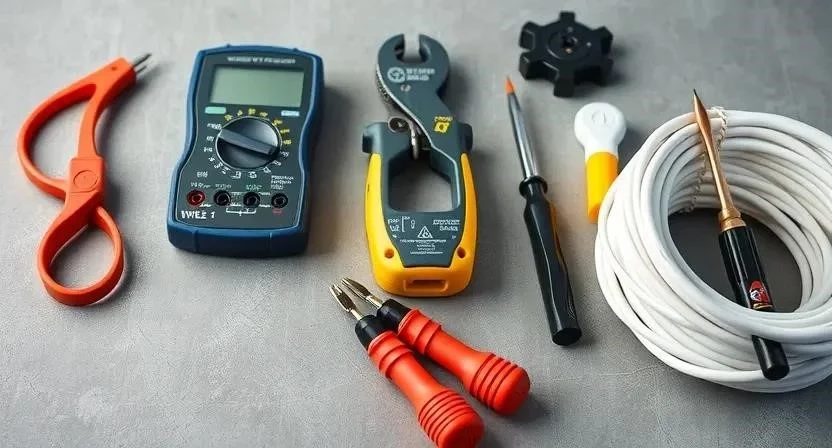

Инструментальное оснащение
Техническое оснащение определяет скорость и качество выполнения электромонтажных работ. Использование профессионального оборудования минимизирует риск повреждения кабеля при зачистке или штроблении. Часть дорогостоящего инструмента, такого как мощный перфоратор, можно взять в аренду.
- Стриппер (для снятия изоляции);
- Перфоратор (для штробления и сверления);
- Мультиметр (для проверки цепей);
- Набор диэлектрических отверток;
- Строительный уровень;
- Пассатижи и кусачки;
- Штроборез с пылесосом.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Стриппер | Быстрая зачистка жил | Обязательно | 1 500 руб |
| Перфоратор | Создание каналов в стенах | Обязательно | 7 000 руб |
| Мультиметр | Тестирование напряжения | Обязательно | 2 000 руб |
| Штроборез | Аккуратное резание бетона | Желательно | 12 000 руб |
| Уровень | Выравнивание подрозетников | Обязательно | 800 руб |
Организация рабочего пространства
Освобождение помещений от мебели и строительного мусора позволяет беспрепятственно перемещаться по объекту. Защита уже имеющейся отделки пленкой предотвращает загрязнение поверхностей бетонной пылью. В каждой комнате организуется временное освещение, чтобы мастер мог видеть детали разметки. Весь вынос мусора производится поэтапно после завершения штробления.

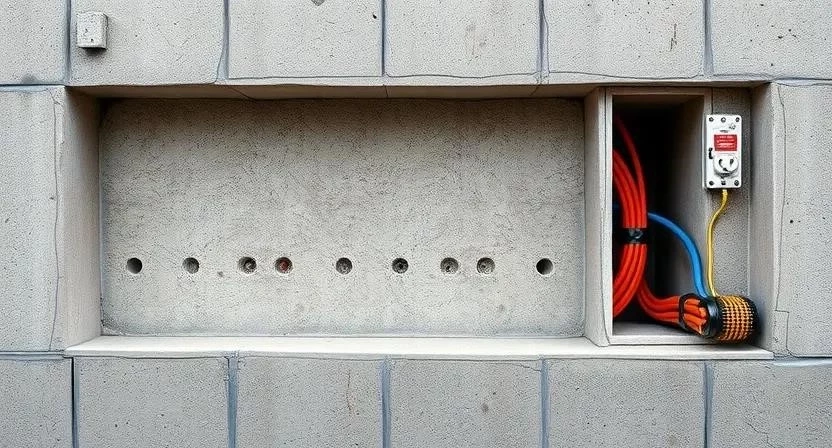

Первичная подготовка стен
Разметка точек осуществляется строго по проекту электросети с учетом расположения мебели. Далее следует штробление стен под кабель и сверление отверстий под подрозетники. После этого поверхности очищаются от пыли и грунтуются для лучшего сцепления со штукатуркой.
Пример из практики: Однажды при разметке в кухне я забыл учесть вылет столешницы, из-за чего розетки оказались слишком низко. Пришлось заново штробить стену, что увеличило время работ на один день.
Последовательность монтажных работ
Процесс электромонтажа разделен на четкие этапы, которые нельзя нарушать для обеспечения безопасности системы.
- Разработка схемы и проекта. (1-2 дня) — Создание однолинейной схемы и плана расположения точек.
- Монтаж заземляющего контура. (1 день) — Установка электродов заземления вокруг дома.
- Установка распределительного щита. (1 день) — Монтаж корпуса щитка в доступном месте.
- Прокладка основных магистралей. (2-3 дня) — Протяжка кабелей от щитка к комнатам.
- Монтаж гофры и кабель-каналов. (2-3 дня) — Защита проводов в штробах.
- Установка подрозетников. (2 дня) — Фиксация коробок в стенах на раствор.
- Разводка по точкам. (3-5 дней) — Подвод кабеля к розеткам и выключателям.
- Подключение освещения. (2 дня) — Монтаж линий к потолочным точкам.

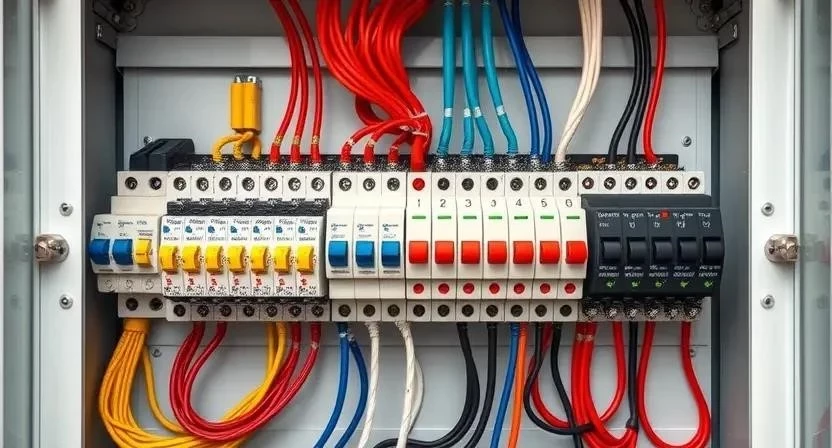

- Сборка электрощита. (2 дня) — Установка автоматов, УЗО и шин.
- Тестирование под нагрузкой. (1 день) — Проверка целостности всех линий.
- Финальный монтаж механизмов. (2 дня) — Установка розеток и выключателей.
- Маркировка проводов. (1 день) — Составление исполнительной схемы.
Пример из практики: При разводке большой гостиной я использовал цветные бирки для каждого кабеля. Это позволило собрать электрощит в два раза быстрее, так как не пришлось прозванивать каждый провод.
Технические особенности и нормы
Соблюдение температурного режима при монтаже важно для сохранения эластичности изоляции кабеля. Все соединения должны выполняться в монтажных коробках с использованием сертифицированных клемм или сварки. Совместимость материалов проверяется по техническим паспортам производителей. Особое внимание уделяется требованиям ПУЭ по сечению проводов: для розеток используется 2.5 мм², для освещения — 1.5 мм².
Типичные промахи и методы их устранения
Ошибки в сечении кабеля часто приводят к перегреву линий при включении мощных приборов. Отсутствие заземления создает риск поражения током, а неправильный подбор автоматов не защищает сеть от короткого замыкания.
- Замена кабеля: при обнаружении слишком тонкого провода линия полностью перекладывается.
- Создание контура: если заземление отсутствует, монтируется внешний контур из стальных уголков.
- Перебор автоматов: замена номинала выключателя на соответствующий сечению провода.
- Разделение групп: перенос части потребителей на новую линию для снятия перегрузки.
- Перенос коробок: установка дополнительных монтажных узлов в доступных местах.
Пример из практики: Столкнулся с объектом, где для всех розеток проложили кабель 1.5 мм². При включении чайника и стиральной машины изоляция начала плавиться, поэтому пришлось полностью менять линию на 2.5 мм².
Смета электромонтажных работ
Финансовые затраты складываются из стоимости материалов и оплаты труда специалистов. Самостоятельный монтаж позволяет сэкономить, но требует наличия всех инструментов и знаний.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 35 000 | 35 000 | 0 |
| Работа по штроблению | 0 | 15 000 | 15 000 |
| Монтаж кабеля и точек | 0 | 25 000 | 25 000 |
| Сборка щита | 0 | 10 000 | 10 000 |
| 35 000 | 85 000 | 50 000 |
Эксплуатация и обслуживание сети
Регулярный осмотр контактов в щитке рекомендуется проводить раз в год для предотвращения окисления. Контроль нагрузки осуществляется путем мониторинга температуры автоматов при пиковом потреблении. Срок службы современного медного кабеля в гофре составляет до 30 лет. Правила эксплуатации запрещают использование переходников с большой мощностью на одну розетку.
Варианты реализации проводки
Скрытая проводка обеспечивает эстетичный вид, но требует штробления стен. Открытый монтаж в кабель-каналах или ретро-проводка на изоляторах подходят для деревянных домов или стиля лофт. В качестве альтернативы традиционным выключателям можно использовать беспроводные системы управления, которые не требуют прокладки кабеля к каждой точке.
Часто задаваемые вопросы
Какой кабель выбрать для дома? Оптимальным вариантом является ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение.
Сколько групп должно быть в щитке? Рекомендуется разделять свет и розетки, а также выделять отдельные линии на мощные приборы: плиту, стиральную машину, кондиционер.
Обязательно ли делать проект? Схема разводки необходима, чтобы в будущем при сверлении стен не попасть в кабель.
Нужно ли менять старую проводку? Если изоляция потрескалась или сечение не соответствует нагрузкам, замена обязательна для безопасности.
Зачем нужно УЗО? Устройство защитного отключения спасает человека от удара током при утечке тока на корпус прибора.
