Установка температурного зонда является критическим этапом при создании системы электрического обогрева пола. Средняя сложность таких работ оценивается как умеренная, а время выполнения составляет от 2 до 4 часов. Правильное подключение теплого пола к датчику температуры гарантирует стабильную работу автоматики и предотвращает перегрев покрытия. Точный монтаж позволяет избежать дорогостоящего демонтажа стяжки в будущем.
Подготовительные аспекты и оценка работ
Процесс требует базовых навыков работы с электрикой, так как подразумевает взаимодействие с питающей сетью и клеммными соединениями. Оптимально проводить данные манипуляции на этапе подготовки основания, до заливки основной стяжки или укладки плиточного клея. Время выполнения напрямую зависит от площади помещения и сложности разводки кабелей. Своевременный монтаж исключает риск повреждения нагревательного элемента при последующих отделочных работах.
Комплектация для монтажа
Для качественной сборки системы потребуется набор специфических компонентов. Основное внимание следует уделить сечению медного провода — оно должно соответствовать мощности нагревательного кабеля, чтобы избежать перегрева. Использование качественных клеммников исключает искрение и потерю контакта.
- Терморегулятор с поддержкой внешнего зонда
- Температурный датчик (зонд)
- Гофрированная трубка диаметром 16 мм
- Медный провод сечением 2.5 мм²
- Клеммники WAGO или винтовые зажимы
- Монтажная лента для фиксации
- Теплоизоляционный слой
- Монтажная коробка (подрозетник)
| Наименование | Расход на точку | Средняя цена |
|---|---|---|
| Терморегулятор | 1 шт. | 2500 — 7000 руб. |
| Датчик температуры | 1 шт. | 500 — 1500 руб. |
| Гофрированная трубка | 1-2 м | 50 — 100 руб./м |
| Медный кабель | 3-5 м | 80 — 120 руб./м |
| Клеммники | 2-4 шт. | 30 — 60 руб./шт. |
Инструментарий для установки
Набор инструментов включает как измерительные приборы, так и средства для работы с кабелем. Мультиметр является обязательным устройством для проверки сопротивления системы. Индикаторную отвертку используют для контроля наличия напряжения в сети. Если бюджет ограничен, часть дорогостоящего оборудования, например перфоратор, можно взять в аренду на один день.
| Инструмент | Функция | Приоритетность |
|---|---|---|
| Мультиметр | Замер сопротивления и вольтажа | Обязательно |
| Стриппер | Снятие изоляции с провода | Желательно |
| Индикаторная отвертка | Поиск фазы в сети | Обязательно |
| Перфоратор | Штробление под гофру и кабель | Обязательно |
| Уровень | Выравнивание подрозетника | Желательно |
Организация рабочего пространства
Зона монтажа должна быть полностью очищена от строительного мусора и лишних предметов. Рекомендуется защитить стены и прилегающие поверхности пленкой, чтобы избежать загрязнения. Организация рабочего места с удобным доступом к электрощитку ускоряет процесс. Весь выносной мусор после штробления следует убирать незамедлительно для обеспечения безопасности.
Подготовка основания пола
Поверхность пола проверяется на ровность с помощью уровня. Пыль и мелкие частицы удаляются строительным пылесосом, после чего при необходимости наносится грунтовка. Критически важным этапом является проверка целостности нагревательного кабеля перед установкой датчика. Измерение сопротивления позволяет убедиться в отсутствии обрывов или короткого замыкания.
Поэтапный процесс подключения
Соблюдение последовательности действий гарантирует корректную работу автоматики. Из личного опыта: однажды при монтаже датчик был зафиксирован слишком слабо, из-за чего он сместился во время заливки стяжки, что привело к некорректным показаниям температуры. Всегда проверяйте жесткость крепления гофры.
- Разметка места установки датчика (15 мин). Зонд располагается посередине между витками греющего кабеля.

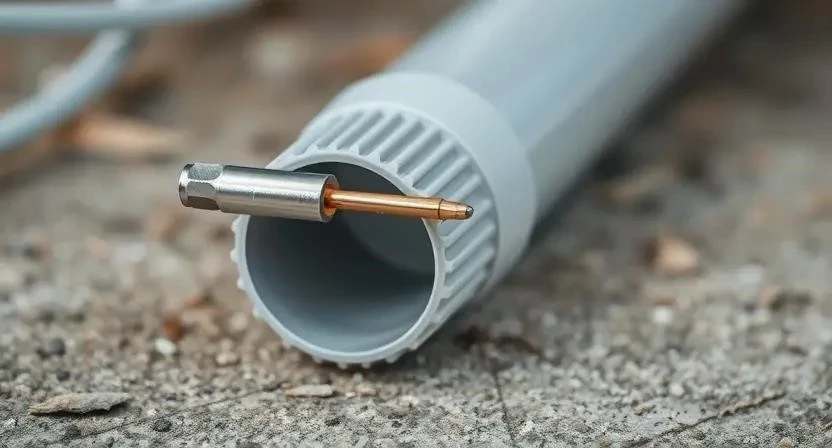

- Монтаж гофрированной трубки (20 мин). Она защищает датчик от механических повреждений и позволяет заменить его без вскрытия пола.
- Укладка датчика в гофру (10 мин). Зонд должен плотно прилегать к дну трубки.
- Фиксация трубки к основанию (15 мин). Используйте монтажную ленту или стяжки.
- Прокладка кабеля к терморегулятору (30 мин). Провод ведет от гофры к месту установки прибора.

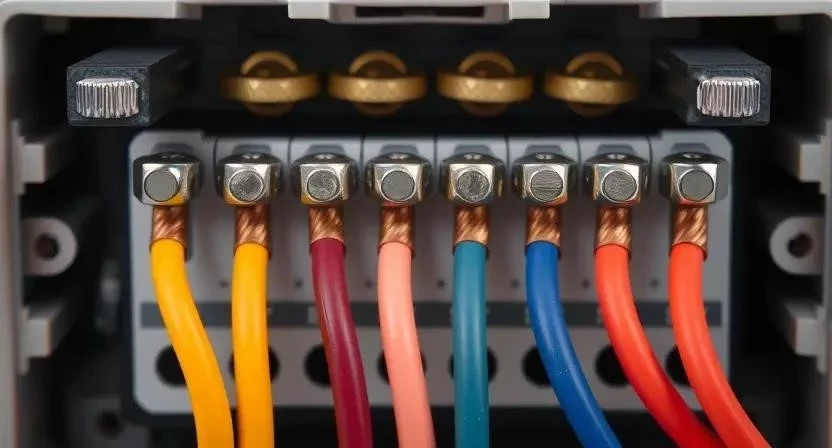

- Подключение датчика к клеммам регулятора (20 мин). Соблюдайте схему электропроводки, указанную в паспорте устройства.
- Подключение питающего кабеля (20 мин). Подсоедините фазу и ноль к соответствующим контактам.
- Заземление системы (15 мин). Подключение заземляющего провода обязательно для безопасности.

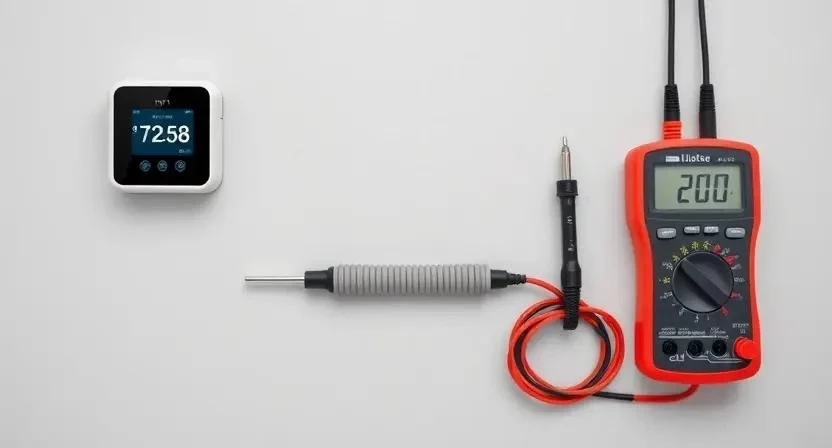

- Проверка сопротивления мультиметром (10 мин). Из личного опыта: замер сопротивления до заливки пола — единственный способ подтвердить работоспособность всей цепи.
- Установка терморегулятора в подрозетник (20 мин). Прибор фиксируется ровно с помощью уровня.
- Тестовый запуск системы (15 мин). Включение питания для проверки нагрева.
- Настройка температуры (10 мин). Установка комфортного значения на панели управления.
При работе с электрикой помните о безопасности: все подключения выполняются при полностью отключенном питании в щитке. Из личного опыта: использование кабеля с заниженным сечением приводило к нагреву клеммников, поэтому всегда выбирайте медный провод 2.5 мм².
Технические особенности и требования
Температура среды при монтаже должна быть положительной. Влажность бетона перед включением системы должна снизиться до рекомендуемых значений, иначе влага может повредить изоляцию. Время высыхания стяжки перед первым запуском составляет обычно от 21 до 28 дней. Совместимость датчика и регулятора проверяется по типу сопротивления (NTC или PTC), так как разные типы не взаимозаменяемы.
Типичные ошибки при монтаже
Несоблюдение правил установки приводит к сбоям в работе автоматики или выходу оборудования из строя.
- Укладка датчика вплотную к греющему кабелю, что вызывает ложное срабатывание и быстрое отключение.
- Отсутствие гофрированной трубки, что делает невозможной замену зонда без демонтажа плитки.
- Неправильная полярность при подключении (для некоторых типов датчиков это критично).
- Использование кабеля ненадлежащего сечения, что ведет к перегреву проводки.
- Игнорирование заземления, что создает риск поражения электрическим током.
Финансовый расчет работ
Стоимость реализации проекта зависит от того, выполняется ли монтаж самостоятельно или силами специалистов. Основные затраты при самостоятельном подходе приходятся на покупку качественных материалов.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 4500 руб. | 4500 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 3000 руб. | 3000 руб. |
| Пусконаладка | 0 руб. | 1000 руб. | 1000 руб. |
| 4500 руб. | 8500 руб. | 4000 руб. |
Эксплуатация и обслуживание
После завершения всех работ и полного высыхания стяжки можно приступать к укладке финишного покрытия. Рекомендуется проверять работоспособность системы один раз в сезон перед началом холодов. Срок службы качественного датчика температуры составляет от 10 до 15 лет. Правильная эксплуатация предполагает поддержание температуры в пределах нормы, чтобы избежать перегрева плитки.
Варианты автоматизации
Существуют альтернативные способы контроля температуры. Беспроводные датчики избавляют от необходимости прокладки кабелей, но требуют периодической замены батареек. Встроенные в регулятор датчики (воздушные) дешевле, но менее точны, так как измеряют температуру воздуха, а не поверхности пола. По надежности лидируют проводные выносные зонды, установленные в гофру.
Ответы на популярные вопросы
Можно ли заменить датчик без демонтажа пола?
Да, если при монтаже была использована гофрированная трубка, зонд просто вытягивается и заменяется на новый.
Что делать, если датчик показывает ошибку?
Необходимо проверить целостность провода мультиметром и убедиться в плотности прилегания контактов в клеммнике.
На какой глубине должен лежать датчик?
Обычно он располагается в середине слоя стяжки или непосредственно под плиточным клеем, в зависимости от типа системы.
Влияет ли тип плитки на работу датчика?
Керамическая плитка и керамогранит обладают разной теплопроводностью, что может незначительно влиять на скорость прогрева, но не на работу самого датчика.
Можно ли использовать обычный провод вместо специального?
Не рекомендуется, так как специальный кабель имеет подходящую изоляцию и сопротивление для передачи сигнала.
Как выбрать терморегулятор под конкретный датчик?
Необходимо проверить совместимость по типу датчика (например, NTC) в техническом паспорте обоих устройств.
Сколько времени занимает прогрев пола?
Зависит от мощности кабеля и толщины стяжки, обычно от 2 до 6 часов.
Нужно ли заземлять датчик?
Сам зонд не заземляется, но вся электрическая цепь питания теплого пола должна иметь надежное заземление.
