Монтаж системы обогрева пола представляет собой технически сложный процесс, требующий точности и соблюдения норм электробезопасности. Средняя стоимость материалов на одну комнату варьируется от 10 до 30 тысяч рублей, а время выполнения всех работ занимает от 2 до 5 дней. Чтобы правильно понять, как подключить электрический теплый пол, необходимо детально изучить технические регламенты и последовательность действий. Грамотный подход к установке гарантирует долговечность системы и комфортную температуру в помещении.
Особенности предварительного планирования
Электромонтажные работы средней сложности требуют от исполнителя базовых навыков работы с электрическими цепями и умения пользоваться измерительными приборами. Оценка сложности зависит от типа выбранного нагревательного элемента и состояния основания. Оптимально проводить установку на этапе черновой отделки, сразу после выравнивания пола, но до укладки чистового покрытия. Это позволяет интегрировать систему в общую схему электроснабжения квартиры или дома без лишних затрат.
Комплектация системы обогрева
Для качественного выполнения работ потребуется определенный набор компонентов, которые подбираются исходя из площади помещения и мощности системы. Основной упор делается на совместимость терморегулятора и нагревательного кабеля.
- Нагревательный кабель или готовые маты.
- Терморегулятор (механический или электронный).
- Датчик температуры пола.
- Гофрированная труба для защиты датчика.
- Медный кабель для питания.
- Теплоизоляционный слой (пенополистирол или фольгированный материал).
- Клеммники для соединений.
- Автоматический выключатель для защиты линии.
Расход материалов рассчитывается индивидуально, исходя из шага укладки кабеля и общей площади «теплого контура».
| Материал | Расход на 1 м2 | Примерная цена за ед. | |
|---|---|---|---|
| Нагревательный кабель | 1.2 — 1.5 м | 400 руб/м | 5000-6000 руб |
| Терморегулятор | 1 шт на зону | 2500 руб/шт | 2500 руб |
| Датчик температуры | 1 шт на зону | 500 руб/шт | 500 руб |
| Гофрированная труба | 2 м | 30 руб/м | 60 руб |
| Теплоизоляция | 1 м2 | 200 руб/м2 | 2000 руб |
Инструментарий для электромонтажа
Использование специализированного оборудования сокращает время монтажа и исключает риск повреждения кабеля. Некоторые позиции можно арендовать, если работы проводятся разово.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер сопротивления и напряжения | Обязательно | 1500 руб |
| Стриппер | Снятие изоляции с проводов | Желательно | 800 руб |
| Уровень | Контроль ровности поверхности | Обязательно | 600 руб |
| Перфоратор | Штробление стен под кабель | Обязательно | 4000 руб |
| Шуруповерт | Фиксация элементов и коробок | Обязательно | 3000 руб |

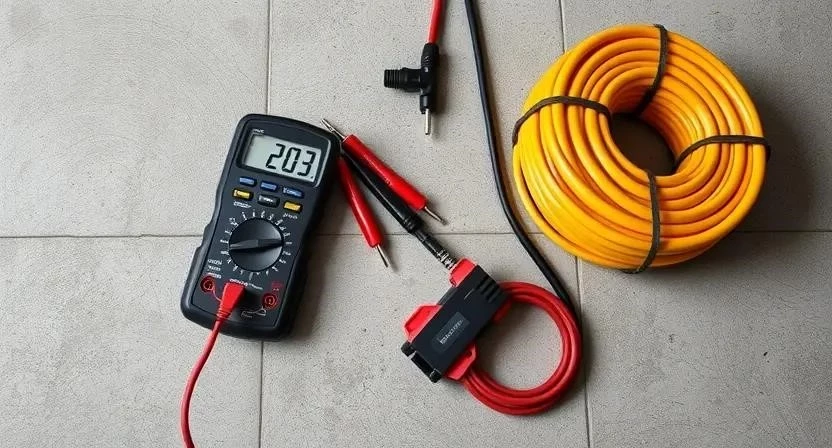

- Мультиметр — для проверки целостности кабеля.
- Стриппер — для аккуратной зачистки жил.
- Уровень — для разметки и контроля плоскости.
- Перфоратор — для создания каналов под проводку.
- Шуруповерт — для монтажа терморегулятора.
Организация рабочего пространства
Перед началом работ необходимо полностью освободить комнату от мебели и предметов интерьера. Стены и сохранившиеся элементы отделки закрываются защитной пленкой. Весь строительный мусор выносится из помещения, чтобы обеспечить свободный доступ к основанию пола. Организация рабочего места включает подготовку зоны для хранения инструментов и раскладки кабеля, чтобы избежать его запутывания.
Подготовка основания пола
Чистота поверхности напрямую влияет на адгезию материалов. Сначала проводится тщательная очистка основания от пыли, жирных пятен и остатков старого покрытия. При обнаружении трещин или глубоких дефектов выполняется их локальный ремонт с использованием шпаклевки или штукатурки. Обязательным этапом является грунтовка поверхности, которая укрепляет основание и улучшает сцепление со стяжкой. Готовность поверхности проверяется визуально и с помощью уровня.
Технология монтажа по этапам
Процесс установки требует строгого соблюдения последовательности действий. Любое отклонение может привести к выходу системы из строя после заливки бетоном.
| Этап | Время | Особенности |
|---|---|---|
| Разметка и изоляция | 3-5 часов | Точный расчет шага укладки |
| Установка датчика | 1 час | Использование гофры обязательно |
| Раскладка кабеля | 4-8 часов | Исключение пересечений жил |
| Проверка мультиметром | 30 мин | Замер до и после фиксации |
| Подключение и запуск | 2-4 часа | Соблюдение схемы заземления |
- Разметка площади укладки. Определяются границы обогрева, исключая зоны под стационарной мебелью.
- Монтаж теплоизоляционного слоя. Укладывается плиты пенополистирола для предотвращения потерь тепла вниз.

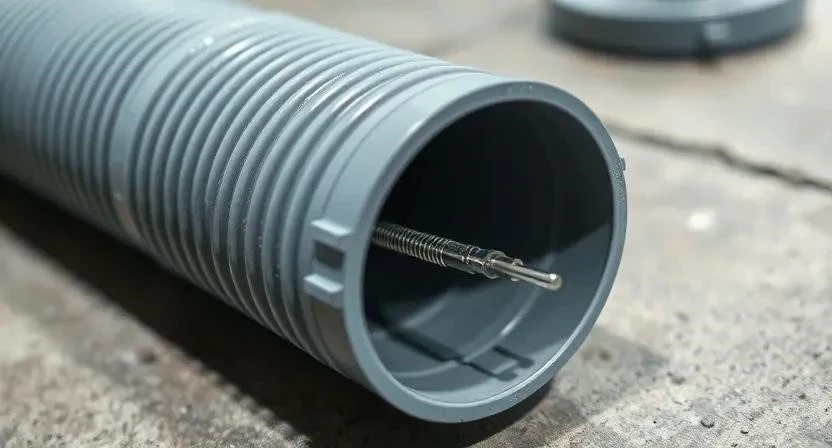

- Установка датчика температуры в гофре. Датчик помещается в трубу, чтобы в будущем его можно было заменить без демонтажа пола.
- Раскладка нагревательного кабеля/мата. Кабель укладывается змейкой с соблюдением заданного шага.
- Фиксация кабеля к основанию. Используются специальные скобы или клейкая лента.
- Проверка сопротивления кабеля мультиметром. Проводится замер до заливки стяжкой для выявления обрывов.
- Подвод концов кабеля к месту установки терморегулятора. Провода выводятся в монтажную коробку.
- Монтаж коробки и установка терморегулятора. Устройство монтируется на уровне глаз или согласно проекту.
- Подключение к электросети через автомат. Линия запитывается через отдельный автоматический выключатель.
- Финальная проверка работоспособности. Проверяется нагрев кабеля и реакция датчика.
- Заливка стяжкой или укладка плитки. Завершающий этап формирования чистового пола.
Из личного опыта: Однажды при монтаже в ванной комнате я обнаружил изменение сопротивления кабеля после фиксации. Своевременная проверка мультиметром позволила найти пережатый участок до того, как была залита стяжка, что спасло от полного демонтажа пола.
Из личного опыта: Рекомендую всегда укладывать датчик температуры строго по центру между двумя витками кабеля. Если расположить его слишком близко к нагревательному элементу, терморегулятор будет отключать систему слишком рано, и пол останется холодным.
Из личного опыта: При работе со стяжкой важно следить, чтобы толщина слоя над кабелем была не менее 3-5 см. В одном из проектов слишком тонкий слой привел к неравномерному прогреву поверхности и образованию «горячих пятен».
Технические требования и регламенты
Температура воздуха в помещении во время монтажа должна быть положительной, чтобы избежать конденсата на кабеле. Влажность стяжки играет ключевую роль: включать систему обогрева можно только после полного высыхания бетона. Обычно этот период составляет от 21 до 28 дней. Преждевременный запуск приведет к образованию трещин в стяжке из-за быстрого испарения влаги. Также важно проверять совместимость материалов: клей для плитки должен быть термостойким.
Типичные просчеты при установке
Ошибки при монтаже часто приводят к дорогостоящему ремонту или полной замене системы. Основные проблемы связаны с невнимательностью на этапе раскладки.
- Пересечение витков кабеля, что вызывает локальный перегрев и прогар изоляции.
- Неправильный выбор мощности, из-за чего пол либо не прогревается, либо перегружает сеть.
- Отсутствие заземления, что создает риск поражения электрическим током.
- Установка датчика температуры без гофры, что делает его замену невозможной.
- Слишком малый шаг укладки, приводящий к перерасходу материала и перегреву.
- Использование обычного автомата вместо УЗО для защиты от утечек тока.
- Монтаж кабеля вплотную к стенам или дверным проемам.
Экономический расчет проекта
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или силами специалистов. Основная экономия при самостоятельном монтаже достигается за счет отсутствия оплаты услуг бригады.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 10 000 руб | 10 000 руб | 0 руб |
| Расходники | 1 500 руб | 1 500 руб | 0 руб |
| Работа по монтажу | 0 руб | 7 000 руб | 7 000 руб |
| Электромонтаж | 0 руб | 3 000 руб | 3 000 руб |
| 11 500 руб | 21 500 руб | 10 000 руб |
Для обеспечения безопасности при работе с электричеством следует соблюдать следующие правила:
- Полностью обесточить линию перед подключением.
- Использовать только сертифицированные кабели и автоматы.
- Проверять изоляцию всех соединений.
- Использовать диэлектрический инструмент.
- Обязательно подключать систему к контуру заземления.
Эксплуатация и обслуживание
После завершения всех отделочных работ начинается этап полноценной эксплуатации. Настройку терморегулятора следует проводить постепенно, поднимая температуру на 2-3 градуса в сутки. Это позволяет материалам пола адаптироваться к тепловому расширению. Срок службы качественных систем обогрева составляет от 15 до 25 лет. Регулярно рекомендуется проверять плотность контактов в распределительной коробке раз в несколько лет.
Сравнение типов нагревательных систем
Выбор между кабельным полом, инфракрасными пленками или матами зависит от типа финишного покрытия. Кабельный пол идеален под стяжку и плитку благодаря высокой теплоемкости. Инфракрасные системы чаще применяются под ламинат или линолеум, так как не требуют заливки бетоном. Терморегуляторы делятся на механические (простая настройка температуры) и электронные (программирование по часам, высокая точность), причем последние позволяют существенно экономить электроэнергию.
Ответы на популярные вопросы
Можно ли укладывать систему под ламинат? Да, но следует использовать специальные маты или инфракрасную пленку, которые не требуют стяжки, и выбирать ламинат с пометкой «подходит для теплого пола».
Что делать, если кабель перебит? При повреждении кабеля в стяжке потребуется поиск места обрыва с помощью трассоискателя, вскрытие пола и установка соединительной муфты.
Как выбрать мощность системы? Мощность подбирается исходя из теплопотерь помещения; в среднем это 120-180 Вт на квадратный метр.
Нужен ли отдельный автомат? Да, для безопасности необходимо устанавливать отдельный автоматический выключатель и УЗО на линию теплого пола.
Можно ли включать пол сразу после укладки плитки? Нет, необходимо дождаться полного высыхания плиточного клея, обычно это занимает 7-14 дней.
Влияет ли толщина стяжки на нагрев? Да, слишком толстый слой бетона увеличивает время прогрева, а слишком тонкий может привести к растрескиванию.
Можно ли использовать один терморегулятор на две комнаты? Это возможно, если общая мощность кабелей не превышает допустимую нагрузку устройства, но комфорт управления снизится.
