Монтаж двухклавишного устройства позволяет независимо управлять двумя разными группами освещения в одном помещении. Среднее время выполнения таких работ составляет от 2 до 4 часов, а стоимость комплектующих варьируется в зависимости от выбранного бренда. Чтобы понять, как правильно подключить двойной выключатель: схема и монтаж должны соответствовать всем нормам электробезопасности. Грамотный подход исключает риск короткого замыкания и обеспечивает долговечность всей сети.
Особенности предварительной подготовки
Требуется предварительная оценка сложности предстоящих задач. Базовые навыки работы с электрикой позволяют выполнить установку самостоятельно, однако отсутствие опыта может привести к ошибкам. Важно помнить о строгом соблюдении правил техники безопасности при контакте с током. В ситуациях, когда необходимо полностью менять схему разводки в щитке или работать с изношенной алюминиевой проводкой, лучше вызвать профессионального электрика.

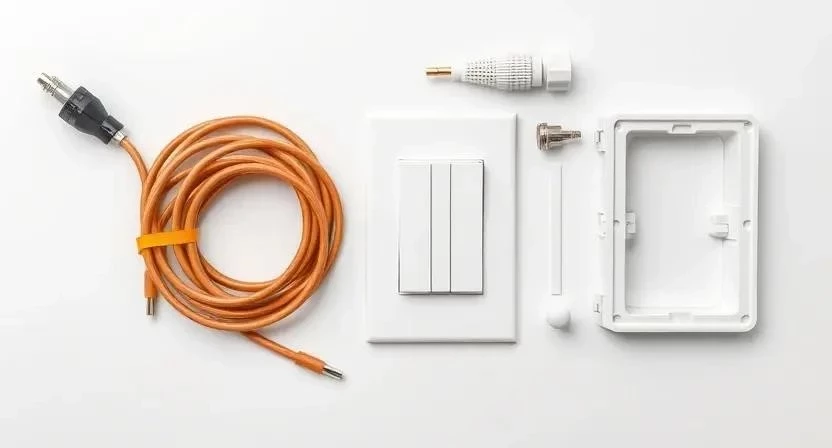

Перечень требуемых материалов
Материалы для электромонтажа подбираются с учетом расчетной нагрузки на сеть. Основным элементом является двухклавишный выключатель, который фиксируется в подрозетнике. Для разводки используется медный кабель ВВГнг, обеспечивающий пожарную безопасность. Соединение проводов осуществляется с помощью клемм Wago, что гарантирует надежный контакт.
- Двойной выключатель (механизм и клавиши)
- Кабель ВВГнг 3х1.5 или 3х2.5
- Клеммники Wago
- Подрозетник для встраивания
- Монтажные шурупы
- Изоляционная лента
- Разметка (карандаш или маркер)
- Грунтовка для стен
Расход провода на одну стандартную комнату обычно составляет от 15 до 30 метров, в зависимости от удаленности распределительной коробки. Приобрести всё необходимое можно в специализированных строительных гипермаркетах.
| Материал | Количество | Расход на м2/точку | Цена за ед. | |
|---|---|---|---|---|
| Выключатель двойной | 1 шт. | 1 шт./точка | 450 руб. | 450 руб. |
| Кабель ВВГнг | 20 м | ~20 м/комната | 60 руб./м | 1200 руб. |
| Подрозетник | 1 шт. | 1 шт./точка | 50 руб. | 50 руб. |
| Клеммы Wago | 10 шт. | 3-5 шт./точка | 20 руб. | 200 руб. |
| Расходники (лента, грунт) | 1 компл. | 1 компл. | 300 руб. | 300 руб. |
Инструментарий для выполнения работ
Комплект инструментов должен быть под рукой до начала активной фазы монтажа. Индикаторная отвертка незаменима для поиска фазы и проверки отсутствия напряжения. Стриппер позволяет быстро и аккуратно снимать изоляцию, не повреждая медную жилу. Уровень гарантирует, что механизм будет стоять ровно, без перекосов.
- Индикаторная отвертка — проверка напряжения
- Пассатижи — перекусывание и сгибание проводов
- Стриппер — зачистка изоляции
- Строительный уровень — выравнивание подрозетника
- Шуруповерт — фиксация механизма
- Перфоратор — штробление стен
- Молоток — посадка подрозетника
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 150 руб. |
| Стриппер | Снятие изоляции | Желательно | 600 руб. |
| Пассатижи | Работа с кабелем | Обязательно | 400 руб. |
| Уровень | Контроль горизонтали | Обязательно | 300 руб. |
| Шуруповерт | Монтаж винтов | Обязательно | 2500 руб. |
Организация пространства в комнате
Перед началом работ необходимо обеспечить беспрепятственный доступ к электрощитку. Полное отключение питания — главный приоритет безопасности. Для защиты напольного покрытия и мебели от строительной пыли рекомендуется использовать защитную пленку. Организованное рабочее место с хорошим освещением позволит избежать ошибок при подключении жил.
Работы по подготовке стены
Аккуратно размечая место установки, следует учитывать высоту клавиш (обычно 90 см от пола). После этого выполняется штробление стен под кабель и вырезание отверстия под подрозетник. Установка пластикового стакана производится с использованием уровня для исключения перекоса. Проверяется глубина посадки, чтобы механизм входил свободно, но плотно. Завершающим этапом становится грунтовка краев отверстия для лучшей адгезии с отделочным слоем.
Этапы монтажа и подключения
Процесс монтажа состоит из последовательных действий, каждое из которых требует внимания. Технология подключения подразумевает четкое разделение приходящей фазы и уходящих линий на лампы.
- Полное обесточивание линии в щитке и проверка отсутствия тока индикатором (5 мин).
- Прокладка кабелей от распределительной коробки к подрозетнику (30 мин).
- Зачистка изоляции медных жил на длину 10-12 мм (10 мин).
- Определение общего фазного провода с помощью индикатора (5 мин).
- Подключение общего провода к общей клемме выключателя (10 мин).
- Подключение двух отходящих фаз к соответствующим клавишам (10 мин).
- Проверка надежности затяжки всех винтовых соединений (5 мин).
- Фиксация механизма выключателя в подрозетнике с помощью лапок или винтов (10 мин).
- Установка декоративной рамки и защелкивание клавиш (5 мин).
- Подача напряжения в электрощите и тестирование каждой клавиши (5 мин).
- Финальная проверка работы всей цепи освещения (5 мин).
Из личного опыта: однажды при монтаже оказалось, что хвосты проводов обрезаны слишком коротко. Пришлось использовать клеммы Wago для наращивания жил, иначе механизм просто не помещался в подрозетник.
Технические тонкости и требования
Важно учитывать сечение провода: для освещения стандартно используется кабель 1.5 мм². Температурный режим в помещении не должен превышать допустимых норм для пластикового корпуса выключателя. Совместимость устройства с типом ламп (LED или галоген) проверяется по мощности нагрузки. Заземление в самом выключателе обычно не требуется, но нулевой провод должен идти напрямую к светильнику.
Практика показывает, что при использовании дешевых выключателей с LED-лампами может наблюдаться легкое мерцание света в выключенном состоянии. Решается это установкой качественного оборудования.
Типичные промахи при установке
Распространенные ошибки часто связаны с невнимательностью. Перепутанные фазы приводят к тому, что клавиши работают не в том порядке, который задумывался. Плохой контакт в клеммах вызывает нагрев провода и может привести к оплавлению изоляции. Слишком короткие хвосты проводов затрудняют замену механизма в будущем.
Случалось, что в спешке забывали проверить отсутствие напряжения индикатором перед зачисткой жил. Это крайне опасно и недопустимо при электромонтаже.
Смета расходов на электромонтаж
Финансовые затраты складываются из стоимости материалов и инструментов. Самостоятельный монтаж позволяет существенно сэкономить на оплате услуг мастера.
- Закупка выключателя и подрозетника.
- Покупка кабеля ВВГнг по метражу.
- Приобретение соединительных клемм.
- Покупка базового набора инструментов.
- Расходные материалы для отделки.
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Материалы (все) | 1 комплект | 2000 руб. | 2000 руб. |
| Инструменты (база) | 1 набор | 3500 руб. | 3500 руб. |
| Работа мастера (средняя) | 1 точка | 1500 руб. | 1500 руб. |
| Способ монтажа | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Затраты на материалы | 2000 руб. | 2000 руб. | 0 руб. |
| Оплата работ | 0 руб. | 1500 руб. | 1500 руб. |
| 2000 руб. | 3500 руб. | 1500 руб. |
Эксплуатация и обслуживание
Правильная эксплуатация начинается с соблюдения допустимой нагрузки на сеть. Рекомендуется раз в год проводить периодическую проверку затяжки контактов, так как медный провод может «течь», ослабляя винтовое соединение. Срок службы качественного механизма составляет 10-15 лет. Замена клавиш требуется только при механическом износе или изменении дизайна интерьера.
Другие способы управления светом
Существуют и иные решения для управления освещением. Проходные выключатели позволяют включать и выключать свет из разных концов коридора или комнаты. Умные беспроводные выключатели не требуют штробления стен и работают через Wi-Fi или Zigbee. Сравнение с одним мощным выключателем показывает, что двойной вариант гораздо удобнее для зонирования пространства.
Ответы на популярные вопросы
Можно ли подключить двойной выключатель к одной лампе?
Да, но в этом случае одна из клавиш будет бесполезной, либо можно реализовать схему с разными режимами яркости, если лампа это поддерживает.
Какой провод лучше использовать?
Оптимальным выбором является медный кабель ВВГнг сечением 1.5 мм².
Что делать, если одна клавиша не работает?
Необходимо обесточить сеть, снять клавишу и проверить надежность контакта провода в клемме.
Можно ли ставить выключатель во влажных помещениях?
Только модели с соответствующим классом защиты IP (влагозащищенные).
Как определить фазу без прибора?
Это невозможно и опасно; использование индикаторной отвертки обязательно.
Нужно ли заземлять выключатель?
Сам пластиковый выключатель не заземляется, заземление идет к светильнику.
Можно ли заменить одноклавишный на двухклавишный без новой проводки?
Нет, так как для второй клавиши требуется отдельный отходящий провод к второй группе ламп.
