Как подключить проходной выключатель пошаговая схема и советы экспертов

Организация системы освещения с управлением из нескольких точек является стандартной задачей при обустройстве длинных коридоров, лестничных маршей и просторных спален. Сложность такого электромонтажа оценивается как средняя, а стоимость качественных комплектующих для одной линии начинается от 1800–2500 рублей. На выполнение всех этапов работ своими руками уходит от 4 до 6 часов при наличии готовых штроб. Чтобы понять, как подключить проходной выключатель правильно — пошаговая схема и советы экспертов помогут избежать ошибок и обеспечат стабильную работу сети. Данное решение позволяет значительно повысить уровень комфорта в жилом пространстве.

Важные аспекты перед началом электромонтажных работ

Электромонтаж требует от исполнителя базовых навыков работы с ручным и электроинструментом, а также четкого понимания принципов построения электрических цепей. Перед тем как приступать к штроблению или закупке материалов, необходимо оценить состояние существующей проводки и возможность интеграции новых линий в распределительный щит. Основная сложность заключается в необходимости прокладки трехжильного кабеля между точками управления, что практически невозможно сделать без повреждения чистовой отделки. Оптимальное время для проведения работ — этап чернового ремонта или капитальной реконструкции помещения. Расчет времени выполнения должен включать не только сам монтаж, но и время на фиксацию подрозетников строительными смесями.

Перечень необходимых материалов

Для реализации схемы управления освещением из двух мест потребуется стандартный набор электротехнических изделий. Выбор качественного кабеля и надежных механизмов выключателей напрямую влияет на пожарную безопасность дома. Рекомендуется приобретать продукцию проверенных брендов в специализированных магазинах, где предоставляются сертификаты соответствия.

• Проходные выключатели (переключатели) — 2 шт.
• Кабель ВВГнг-П 3х1.5 мм² (медный, не поддерживающий горение).
• Подрозетники для скрытого монтажа (глубиной 45-60 мм) — 2 шт.
• Распределительная коробка (диаметром 80-100 мм).
• Клеммники WAGO серии 221 для быстрого и надежного соединения.
• Изоляционная лента ПВХ или термоусадочные трубки.
• Гипсовая штукатурка или алебастр для фиксации коробок.
• Гофрированная труба ПВХ (если монтаж производится за гипсокартоном).
• Маркер для подписи жил кабеля.

Таблица 1. Расход материалов и ориентировочные цены

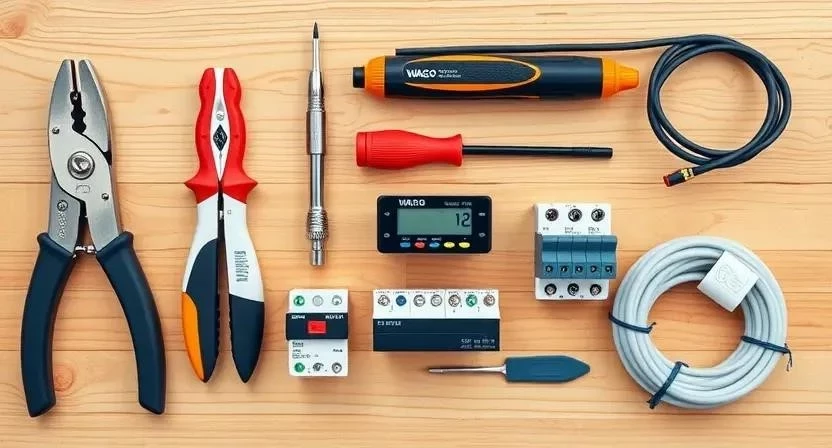

Инструментарий для электромонтажника

Качественный результат невозможен без использования специализированного инструмента. Для разовой работы некоторые дорогостоящие позиции, такие как перфоратор с коронкой или штроборез, можно взять в аренду, однако базовый набор электрика лучше иметь в собственности.

• Индикаторная отвертка для определения фазного провода.
• Стриппер для аккуратного снятия изоляции с жил без повреждения меди.
• Пассатижи с диэлектрическими рукоятками.
• Перфоратор с насадкой-коронкой (68 мм) и буром.
• Пузырьковый или лазерный уровень для ровной установки механизмов.
• Мультиметр для прозвонки цепи и измерения напряжения.
• Набор отверток (крестовая и шлицевая).

Таблица 2. Инструменты и их назначение

Обеспечение безопасности и подготовка помещения

Перед началом любых манипуляций с электропроводкой необходимо полностью обесточить соответствующую линию в распределительном щите. Проверку отсутствия напряжения следует проводить непосредственно на рабочем месте с помощью индикаторной отвертки или мультиметра. Чтобы защитить мебель и напольное покрытие от строительной пыли, которая неизбежна при штроблении, рекомендуется накрыть поверхности полиэтиленовой пленкой и закрепить её малярным скотчем. Рабочее пространство должно быть освобождено от лишних предметов, обеспечено хорошее временное освещение (например, от переносного прожектора, подключенного к другой линии).

Подготовка поверхностей к монтажу

Процесс начинается с разметки. Стандартная высота установки выключателей составляет 900 мм от уровня чистового пола. С помощью уровня и карандаша отмечаются центры будущих подрозетников и линии прохождения штроб. Штробление стен выполняется строго вертикально или горизонтально в соответствии с нормами ПУЭ. Глубина отверстий под подрозетники должна позволять установить их вровень со стеной или с небольшим заглублением (2-3 мм) под слой штукатурки. После высверливания ниш их необходимо очистить от пыли и загрунтовать для лучшей адгезии фиксирующего состава.

Пошаговое руководство по подключению

Сборка схемы требует внимательности, так как принцип работы проходного выключателя основан на перекидывании контакта между двумя линиями. В отличие от обычного устройства, у проходного три клеммы вместо двух.

1. Прокладка кабеля: Проложите трехжильный провод ВВГнг от распределительной коробки к первому и второму подрозетнику. Время этапа: 40-60 минут.
2. Соединение между точками: Протяните дополнительный трехжильный кабель напрямую между первым и вторым выключателем (или через распредкоробку). Время этапа: 30 минут.
3. Линия к светильнику: Выведите двухжильный или трехжильный кабель от распределительной коробки к месту установки лампы. Время этапа: 20 минут.
4. Подключение фазы: В распределительной коробке соедините приходящую фазу с жилой, идущей на общий контакт первого выключателя. Время этапа: 15 минут.
5. Коммутация перекидных контактов: Соедините две жилы, идущие от первого выключателя, с аналогичными жилами второго выключателя. Время этапа: 20 минут.
6. Выход на нагрузку: Общий контакт второго выключателя соедините с фазным проводом, идущим к светильнику. Время этапа: 10 минут.
7. Нулевой провод: Соедините нулевой провод от щитка напрямую с нулем светильника в коробке. Время этапа: 10 минут.
8. Монтаж механизмов: Зачистите концы проводов на 10-12 мм, вставьте их в клеммы выключателей и закрепите механизмы в подрозетниках. Время этапа: 30 минут.
9. Проверка соединений: Визуально убедитесь в отсутствии оголенных участков жил вне клемм. Время этапа: 5 минут.
10. Установка декора: Защелкните рамки и клавиши на установленные механизмы. Время этапа: 5 минут.
11. Тестирование: Включите автомат в щитке и проверьте работу системы из обеих точек. Время этапа: 5 минут.

Личный опыт 1: При монтаже в своем коридоре я столкнулся с тем, что провода в распределительной коробке были одного цвета. Чтобы не запутаться, я использовал разноцветную изоленту для маркировки «перекидных» жил. Это сэкономило мне массу времени при финальной сборке, так как не пришлось повторно прозванивать каждый метр кабеля.

Таблица 3. План-график выполнения работ

Технологические нюансы и нормы ПУЭ

При выборе кабеля для освещения следует строго придерживаться сечения 1.5 мм². Использование более толстого провода (2.5 мм²) затруднит монтаж механизмов в подрозетники. Важно учитывать температурный режим: кабель ВВГнг рассчитан на эксплуатацию от -50 до +50 градусов, но укладку лучше проводить при температуре не ниже -15. Согласно нормам ПУЭ, все соединения в распределительных коробках должны быть доступны для осмотра, поэтому не рекомендуется замуровывать коробки под обои или штукатурку без возможности доступа. Также рекомендуется использовать выключатели одного бренда и серии, так как расположение клемм у разных производителей может отличаться, что часто путает новичков.

Распространенные ошибки начинающих мастеров

Одной из самых частых ошибок является путаница между фазным и нулевым проводом. По правилам, выключатель должен разрывать именно фазу, а не ноль. Если сделать наоборот, патрон светильника всегда будет под напряжением, что опасно при замене лампочки.

1. Использование двухжильного кабеля вместо трехжильного между выключателями.
2. Недостаточная затяжка винтовых клемм, что ведет к нагреву и обгоранию контактов.
3. Подключение общего провода к одной из перекидных клемм (свет не будет включаться или будет работать только в одном положении).
4. Отсутствие заземляющего проводника в современных сетях (желто-зеленая жила).
5. Превышение допустимой нагрузки на контакты выключателя (обычно до 10А).

Личный опыт 2: Однажды я помогал соседу исправлять работу «мастеров», которые перепутали контакты. Свет включался только тогда, когда оба выключателя находились в верхнем положении. Проблема решилась простой перестановкой центрального провода на нужную клемму, помеченную буквой L или стрелочкой «вход».

Расчет стоимости реализации проекта

Самостоятельный монтаж позволяет сэкономить значительную сумму, так как услуги профессионального электрика по установке системы из двух проходных выключателей «под ключ» начинаются от 3500–5000 рублей без учета материалов.

Таблица 4. Сравнение затрат: своими руками vs мастер

Личный опыт 3: Экономия при самостоятельном монтаже составила более 50% от общего бюджета. На сэкономленные деньги я купил более качественные светодиодные светильники с индексом цветопередачи CRI > 90, что сделало освещение в комнате гораздо приятнее для глаз.

Уход и эксплуатация системы

После завершения работ система не требует специфического обслуживания. Однако через год активной эксплуатации рекомендуется провести профилактическую проверку: снять клавиши и подтянуть винтовые зажимы (если не использовались самозажимные клеммы), так как медь имеет свойство «течь» под давлением. Очистку клавиш от загрязнений следует проводить влажной салфеткой при выключенном свете. Срок службы качественных механизмов составляет 10–15 лет или около 40 000 циклов включения. Подавать полную нагрузку можно сразу после завершения монтажа и высыхания фиксирующего раствора в подрозетниках.

Альтернативные технологические решения

Если прокладка проводов невозможна из-за готового ремонта, стоит рассмотреть альтернативы. Умные реле, устанавливаемые в подрозетник или за светильник, позволяют управлять светом через Wi-Fi или Bluetooth. Беспроводные выключатели-пульты работают на радиочастоте и могут быть приклеены в любом месте на двусторонний скотч. Для управления из трех и более точек используются перекрестные выключатели, которые встраиваются в разрыв между двумя проходными.

Часто задаваемые вопросы (FAQ)

Можно ли поставить обычный выключатель вместо проходного?
Нет, обычный выключатель имеет только два контакта и работает на разрыв цепи, тогда как проходной переключает ток между двумя линиями.

Чем отличается проходной выключатель от перекрестного?
Проходной имеет 3 контакта и ставится в начале и конце схемы. Перекрестный имеет 4 контакта и используется как промежуточное звено для управления из 3-х и более мест.

Какой кабель лучше выбрать для монтажа?
Оптимальным выбором является медный кабель ВВГнг-П 3х1.5. Он долговечен, не поддерживает горение и соответствует требованиям пожарной безопасности.

Как проверить работоспособность схемы без лампочки?
Можно использовать мультиметр в режиме прозвонки или измерения напряжения на контактах патрона, переключая клавиши в разных точках.

Будут ли работать светодиодные лампы с такой схемой?
Да, проходные выключатели отлично работают с любыми типами ламп. Проблемы (мерцание) могут возникнуть только при использовании выключателей с подсветкой.

Нужно ли заземлять выключатель?
Корпуса современных выключателей обычно пластиковые и не требуют заземления, но заземляющая жила должна обязательно идти к металлическому корпусу светильника.

Можно ли объединить проходной выключатель с диммером?
Да, существуют специальные проходные диммеры, но они стоят дороже и требуют строгого соблюдения схемы подключения производителя.

Что делать, если свет включается только при определенном положении второго выключателя?
Это явный признак ошибки в подключении: скорее всего, перепутаны фазный вход и один из отходящих контактов на одном из устройств.
