Неправильный выбор защитного устройства в электрощите приводит к перегреву кабеля или постоянным отключениям питания. Процесс расчета занимает около 30 минут, однако ошибка в этом вопросе может обернуться дорогостоящей заменой всей электропроводки. Грамотный подбор номинала автоматического выключателя гарантирует безопасность жилья и стабильную работу бытовых приборов. Точные вычисления позволяют избежать аварийных ситуаций в сети.
Для успешного выполнения задачи необходимо понимать базовые принципы электротехники. Важно различать понятия тока, измеряемого в Амперах, и мощности, которая выражается в Ваттах. Владение простой формулой расчета тока (I = P / U) является обязательным навыком для самостоятельного определения параметров защиты. Знание этих основ позволяет соотнести нагрузку потребителей с возможностями проводника.
Сборка распределительного щита требует качественных комплектующих. Для обеспечения надежности следует использовать сертифицированные устройства, соответствующие стандартам безопасности. В перечень необходимых материалов входят:
- Автоматические выключатели с подходящим номиналом
- Монтажная DIN-рейка для фиксации модулей
- Нулевая шина (N)
- Шина заземления (PE)

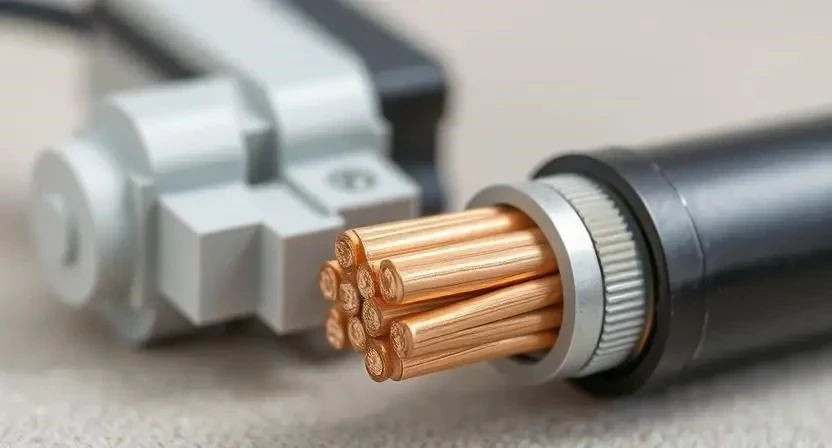

- Медный кабель соответствующего сечения
- Пластиковые стяжки для организации кабелей
- Изоляционная лента
- Наконечники-гильзы (НШВИ)
- Маркировочные бирки для каждой линии

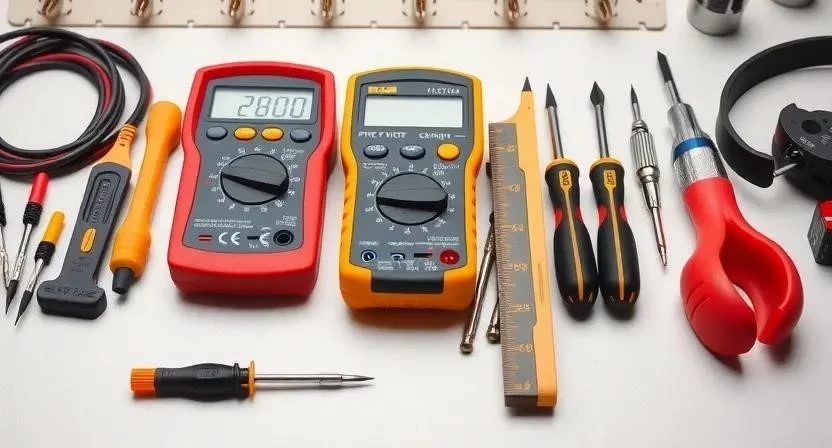

Работа с электрикой невозможна без специализированного оснащения. Инструменты должны быть исправны и иметь надежную изоляцию. Рекомендуется подготовить следующий набор:
- Цифровой мультиметр для замера напряжения и тока
- Индикаторная отвертка для поиска фазы
- Обжимной инструмент (кримпер) для наконечников
- Набор отверток с разными типами шлицов
- Тестер напряжения (бесконтактный)
- Стриппер для снятия изоляции
- Бокорезы для аккуратной резки проводов

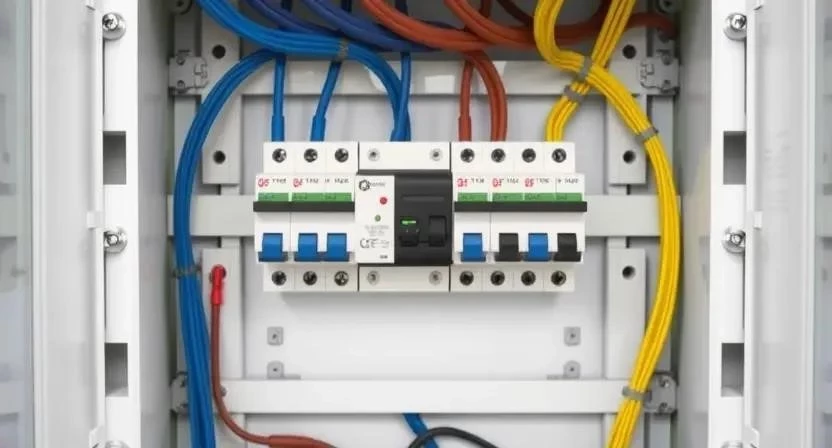

Организация рабочего пространства напрямую влияет на безопасность монтажа. Необходимо обеспечить хорошее освещение зоны электрощита и свободный доступ к распределительным узлам. Перед началом работ следует проверить общее состояние щитка на предмет коррозии или механических повреждений. Все посторонние предметы должны быть удалены из зоны проведения работ.
Подготовка контактов и поверхности внутри щитка исключает возникновение плохого контакта. Окислы на медных жилах необходимо зачистить до блеска. Тщательная проверка целостности изоляции проводов предотвращает короткие замыкания в будущем. Внутри корпуса следует заранее освободить место на DIN-рейке, чтобы модули устанавливались плотно и без перекосов.
Реализация защиты сети проходит через строго определенные этапы. Соблюдение последовательности действий исключает ошибки в расчетах и монтаже.
- Определение суммарной мощности всех потребителей на линии (10-15 минут).
- Расчет максимально допустимого тока нагрузки по формуле (5-10 минут).
- Выбор сечения проводника в соответствии с требованиями ПУЭ (10 минут).
- Подбор номинала автомата с учетом запаса по мощности (5 минут).
- Выбор кривой срабатывания B, C или D в зависимости от типа нагрузки (5 минут).
- Проверка соответствия автомата типу нагрузки: индуктивной или резистивной (5 минут).
- Монтаж устройства в DIN-рейку до щелчка фиксатора (5 минут).
- Подключение проводов с обязательной затяжкой клемм (10-15 минут).
- Финальная проверка всех соединений и тестирование под нагрузкой (10 минут).
Из личного опыта: однажды я установил автомат на 25А на линию с кабелем 2.5 мм². При пиковой нагрузке провод начал заметно греться, хотя автомат не срабатывал. После замены устройства на 16А проблема исчезла, так как защита стала соответствовать предельному току кабеля.
Важным аспектом является учет пусковых токов, которые у электродвигателей могут в несколько раз превышать номинальные. При выборе характеристики расцепителя следует помнить о температурных коэффициентах: в жарких помещениях автоматы могут срабатывать быстрее. Также необходимо контролировать просадку напряжения, которая увеличивается при использовании слишком тонких проводов на длинных участках.
В практике часто встречаются критические ошибки, которые могут привести к пожару. К наиболее опасным просчетам относятся:
- Установка автомата с номиналом выше допустимого для данного сечения кабеля.
- Применение неправильной характеристики расцепителя (например, B вместо C для насоса).
- Полное игнорирование пусковых токов мощных двигателей и кондиционеров.
- Перегрузка одной линии слишком большим количеством приборов.
- Использование дешевых несертифицированных устройств из сомнительных магазинов.
Из практики: установка автомата с характеристикой «B» на линию с мощным компрессором приводила к его мгновенному выбиванию при старте. Замена на характеристику «C» полностью решила проблему, так как этот тип расцепителя допускает кратковременный скачок тока.
Финансовая сторона вопроса зависит от выбора бренда и способа выполнения работ. Покупка премиальных комплектующих (ABB, Schneider Electric) обходится дороже, но гарантирует долговечность. Стоимость услуг профессионального электрика обычно составляет от 30% до 50% от цены материалов. Самостоятельный подбор и монтаж позволяют существенно сэкономить, однако требуют глубоких знаний электробезопасности.
Из опыта: экономия на затяжке клемм привела к искрению в одном из щитков, что расплавило пластиковый корпус автомата. Стоимость замены сгоревшего модуля и части проводки в итоге превысила затраты на оплату услуг мастера.
После завершения монтажа требуется регулярный контроль состояния системы. Раз в полгода рекомендуется проводить визуальный осмотр щитка. Проверка нагрева контактов осуществляется с помощью тепловизора или осторожным касанием (при отключенном питании). Механизм автомата следует периодически переключать вручную, чтобы избежать заклинивания расцепителя.
Существуют и альтернативные способы защиты электросети. Реле напряжения спасает технику от скачков вольтажа, которые обычный автомат не видит. УЗО (устройство защитного отключения) защищает людей от поражения током при утечке. Дифференциальные автоматы объединяют в себе функции защиты от перегрузки и утечки тока. Предохранители в современных сетях считаются устаревшими из-за сложности замены и низкой точности.
Часто задаваемые вопросы:
Как выбрать автомат для мощного кондиционера?
Необходимо рассчитать пусковой ток компрессора и выбрать автомат с характеристикой C или D, чтобы устройство не выбивало в момент запуска.
Что делать, если автомат постоянно выбивает?
Сначала проверьте суммарную мощность включенных приборов. Если нагрузка в норме, следует проверить линию на наличие короткого замыкания или проверить исправность самого автомата.
Чем отличается характеристика C от B?
Автоматы типа B срабатывают при токе 3-5 номинальных значений, а типа C — при 5-10. Тип C более устойчив к кратковременным скачкам тока.
Можно ли ставить автомат на 25А вместо 16А?
Только если сечение кабеля позволяет пропускать такой ток (обычно от 4 мм²). Если кабель 2.5 мм², установка 25А опасна, так как провод сгорит раньше, чем сработает защита.
Для правильного выбора используйте следующие справочные данные:
Зависимость номинала автомата от сечения кабеля
| Сечение кабеля (мм²) | Макс. ток кабеля (А) | Рекомендуемый номинал (А) | Типичная нагрузка (кВт) | Применение |
|---|---|---|---|---|
| 1.5 | 19 | 10 | 2.2 | Освещение |
| 2.5 | 25 | 16 | 3.5 | Розетки |
| 4 | 35 | 20-25 | 4.6-5.5 | Мощные приборы |
| 6 | 46 | 32 | 7.0 | Электроплиты |
| 10 | 70 | 40-50 | 9.2-11.0 | Ввод в дом |
Характеристики расцепителей B, C, D
| Тип | Ток срабатывания (крат) | Особенности | Рекомендуемая нагрузка | Скорость реакции |
|---|---|---|---|---|
| B | 3 — 5 x In | Быстрый отклик | Освещение, длинные линии | Высокая |
| C | 5 — 10 x In | Универсальный | Бытовая техника, розетки | Средняя |
| D | 10 — 20 x In | Задержка при пуске | Моторы, трансформаторы | Низкая |
| B (спец) | 2 — 4 x In | Сверхчувствительный | Электроника, полупроводники | Очень высокая |
| C (спец) | 7 — 12 x In | Повышенный порог | Промышленные установки | Средняя |
Расчет тока по мощности (при 220В)
| Мощность (Вт) | Расчетный ток (А) | Номинал автомата (А) | Сечение провода (мм²) | Запас по току (%) |
|---|---|---|---|---|
| 1000 | 4.5 | 6-10 | 1.5 | ~50% |
| 2000 | 9.1 | 10-16 | 1.5-2.5 | ~40% |
| 3000 | 13.6 | 16 | 2.5 | ~15% |
| 4000 | 18.2 | 20-25 | 4 | ~20% |
| 5000 | 22.7 | 25 | 4 | ~10% |
Сравнение стоимости брендов
| Бренд | Ценовой сегмент | Срок службы (ориент.) | Надежность | Доступность |
|---|---|---|---|---|
| Schneider Electric | Средний / Высокий | 15-20 лет | Высокая | Высокая |
| ABB | Высокий | 20+ лет | Очень высокая | Средняя |
| IEK | Бюджетный | 5-10 лет | Средняя | Очень высокая |
| Legrand | Высокий | 15-25 лет | Высокая | Средняя |
| Hager | Средний / Высокий | 15-20 лет | Высокая | Средняя |
