Правильная организация электрощита начинается с четкой идентификации каждой линии. Сложность процесса оценивается как низкая, а время выполнения для стандартного объекта составляет около 3 часов. Затраты на расходные материалы минимальны, однако отсутствие порядка ведет к дорогостоящим ошибкам при ремонте. Грамотная маркировка проводов в щитке исключает случайное отключение важных цепей. Системный подход к подписям гарантирует безопасность эксплуатации сети.
Электромонтаж требует предварительной подготовки. Для работы достаточно базовых навыков обращения с инструментом и понимания принципов работы автоматики. Оптимальный момент для нанесения меток — после установки автоматических выключателей и УЗО, но до окончательной затяжки всех соединений и закрытия корпуса.
Выбор расходников зависит от размера щитка и требуемого срока службы меток. Приобрести все необходимое можно в специализированных магазинах электротехники или крупных строительных гипермаркетах.

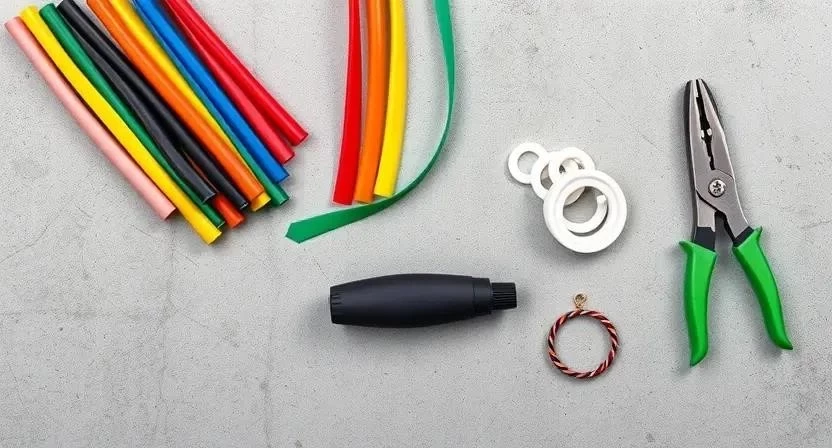

- Термоусадочные трубки с белым фоном
- Пластиковые кольца-маркеры
- Самоклеящиеся этикетки из полипропилена
- Кабельные стяжки (нейлоновые, малые)
- Перманентные маркеры на спиртовой основе
- Маркировочная лента для принтера
- Бирки из ПВХ
- Цветные флажки для временной разметки
| Материал | Расход на 1 группу | Средняя цена за ед. | Особенности |
|---|---|---|---|
| Термоусадка | 2-3 шт. | 15 руб. | Требует нагрева |
| Пластиковые кольца | 3 шт. | 5 руб. | Быстрый монтаж |
| Самоклеящаяся лента | 10 см | 2 руб. | Может отклеиться |
| Бирки ПВХ | 1 шт. | 10 руб. | Высокая износостойкость |
| Кабельные стяжки | 2 шт. | 2 руб. | Для фиксации бирок |
Инструментальная база должна быть минимальной, но функциональной. Для профессионального результата рекомендуется использовать специализированное оборудование для печати.

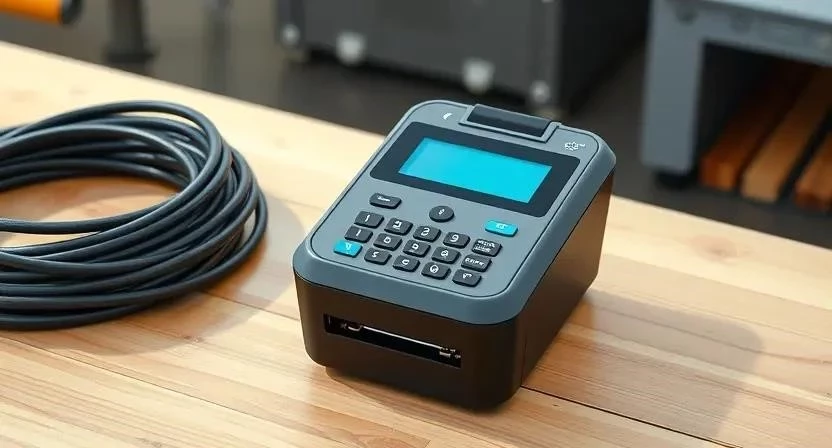

- Маркировочный принтер (для четких надписей)
- Перманентный маркер (тонкий наконечник)
- Стриппер (для зачистки изоляции)
- Кусачки или бокорезы
- Канцелярский нож
- Фонарик с направленным лучом
- Набор отверток
Организация рабочего пространства напрямую влияет на качество монтажа. Необходимо обеспечить яркое освещение внутри щитка, используя переносную лампу или мощный налобный фонарь. Перед началом любых манипуляций питание в щитке полностью отключается. Проверка отсутствия напряжения выполняется с помощью двухполюсного индикатора или мультиметра. Рабочее место должно быть очищено от строительного мусора и стружки.
Подготовка поверхности кабелей исключает отслоение маркеров. Провода очищаются от строительной пыли и жировых пятен с помощью ветоши, смоченной в спиртовом растворе. Внимательно проверяется целостность внешней изоляции; при обнаружении повреждений используются ремонтные ленты. Каждая жила сопоставляется с исполнительной схемой электропроводки. Готовность к маркировке подтверждается полной уверенностью в назначении каждой линии.
Процесс нанесения обозначений выполняется строго по алгоритму. Соблюдение последовательности действий предотвращает путаницу в группах.
- Составление списка всех линий и групп. (15 мин). Создается перечень всех потребителей (розетки кухни, свет спальни и т.д.).
- Выбор метода маркировки. (10 мин). Определяется тип носителя: кольца, бирки или термоусадка.
- Подготовка надписей. (20 мин). Печать этикеток или написание кодов маркером.
- Маркировка фазных проводов. (30 мин). Нанесение меток на жилы, идущие к автоматическим выключателям. Однажды я использовал обычный маркер на дешевом пластике, и спустя полгода надписи исчезли из-за нагрева кабеля. Теперь применяю только термоусадку или принтер.
- Маркировка нулевых и заземляющих жил. (30 мин). Обозначение проводов на соответствующих шинах.
- Фиксация маркеров на кабеле. (30 мин). Установка колец или усадка трубок. Слишком плотная затяжка пластикового кольца привела к деформации изоляции. Сейчас оставляю небольшой зазор, чтобы маркер свободно скользил, но не терялся.
- Проверка читаемости надписей. (10 мин). Контроль четкости шрифта и отсутствия смазываний.
- Сопоставление с общим планом щитка. (15 мин). Сверка фактических меток с бумажной схемой. При маркировке щитка в старом доме обнаружил, что цвета жил перепутаны. Это подтвердило необходимость проверки каждой линии перед нанесением бирки.
- Финальное закрепление проводов. (20 мин). Укладка кабелей в кабель-каналы с учетом доступности меток.
- Документирование схемы в паспорте объекта. (20 мин). Запись всех кодов маркировки в технический паспорт.
| Этап работы | Время | Особенности |
|---|---|---|
| Планирование | 25 мин | Сверка с проектом |
| Подготовка меток | 20 мин | Использование принтера |
| Монтаж на фазы | 30 мин | Соблюдение цветовой схемы |
| Монтаж на ноль/землю | 30 мин | Группировка по шинам |
| Контроль и фиксация | 45 мин | Проверка читаемости |
Технические параметры материалов влияют на долговечность системы. Следует учитывать температурный режим: при сильном нагреве дешевые пластиковые бирки могут деформироваться. Влагостойкость надписей критична для щитков, установленных в подвалах или неотапливаемых помещениях. Совместимость маркеров с типом изоляции (ПВХ, сшитый полиэтилен) проверяется путем тестового приклеивания этикетки.
Ошибки при обозначении проводов могут привести к аварийным ситуациям при обслуживании.
- Перепутанные номера групп, что ведет к отключению не того потребителя.
- Использование нестойких маркеров, которые выцветают через несколько месяцев.
- Слишком плотная затяжка бирок, повреждающая изоляцию кабеля.
- Отсутствие маркировки на концах жил непосредственно перед зажимом.
- Несоответствие кодов на проводах и надписей на лицевой панели щитка.
Стоимость реализации зависит от выбранного метода и количества групп. Для стандартного щитка на 12-24 модуля расчет выглядит следующим образом.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Набор колец-маркеров | 1 уп. | 300 руб. | 300 руб. |
| Термоусадка (комплект) | 1 уп. | 500 руб. | 500 руб. |
| Перманентный маркер | 1 шт. | 100 руб. | 100 руб. |
| Стяжки нейлоновые | 1 уп. | 150 руб. | 150 руб. |
| Работа мастера | — | 2000 руб. | 2000 руб. |
При самостоятельном выполнении работ экономия составляет около 2000 рублей. Общие затраты на материалы для среднего щитка не превышают 1100 рублей.
Поддержка порядка в щитке требует периодического внимания. Раз в год рекомендуется проверять читаемость надписей, особенно в зонах с повышенным температурным воздействием. Стершиеся метки обновляются с использованием тех же материалов. Любые изменения в схеме электропроводки (добавление новых розеток или перенос освещения) должны немедленно отражаться в маркировке и в паспорте объекта.
Существуют и иные способы идентификации кабелей. Цветовая маркировка жил позволяет быстро определить назначение провода без чтения надписей. Использование цифровых кодов (например, 1.1, 1.2) упрощает поиск линии в больших промышленных щитах. Для сложных объектов применяется специализированное ПО, которое генерирует уникальные QR-коды для каждой группы, считываемые смартфоном.
| Метод | Плюсы | Минусы | Стоимость |
|---|---|---|---|
| Кольца | Скорость монтажа | Могут сползать | Низкая |
| Термоусадка | Надежность, эстетика | Нужен фен | Средняя |
| Бирки ПВХ | Информативность | Занимают место | Низкая |
| Принтер | Идеальная четкость | Дорогое оборудование | Высокая |
| Цвета | Мгновенный поиск | Ограниченность цветов | Низкая |
Можно ли использовать обычный скотч?
Нет, клеевой слой скотча быстро высыхает и теряет свойства, а надписи на нем стираются.
Где брать стандарты маркировки (ПУЭ)?
Основные требования к цветовой маркировке и обозначениям изложены в Правилах устройства электроустановок (ПУЭ) и соответствующих ГОСТах.
Что делать, если проводов слишком много в одном канале?
Используйте максимально компактные кольца-маркеры или термоусадку, чтобы не создавать лишний объем.
Чем лучше писать на пластиковых кольцах?
Рекомендуются только перманентные маркеры на спиртовой основе с пометкой «waterproof».
Нужно ли маркировать каждый провод или только группы?
Маркируется каждая жила (фаза, ноль, заземление) в каждой группе для исключения ошибок при поиске неисправности.
Как маркировать провода в старых щитках?
Сначала проводится полная прозвонка всех линий, затем наносятся бирки на основе выявленной фактической схемы.
Какие цвета проводов считаются стандартными?
Фаза — белый, коричневый или черный; ноль — синий; заземление — желто-зеленый.
