Организация управления светом из двух и более точек требует точного подбора компонентов и соблюдения электротехнических норм. Монтаж проходного освещения обычно занимает от одного до двух рабочих дней в зависимости от площади помещения. Стоимость комплектующих для одной линии варьируется от 2000 до 7000 рублей. Чтобы система работала безотказно, важно знать, как выбрать материалы для проходного освещения, исходя из нагрузки и условий эксплуатации. Правильный расчет исключает переделки на этапе отделки.
Предварительная оценка работ
Электромонтаж данной системы относится к задачам средней сложности. Для успешного выполнения требуются базовые навыки работы с электрическим инструментом и понимание принципов распределения фазы и нуля. Планировать работы следует до начала чистовой отделки стен, чтобы скрыть проводку. Весь процесс от разметки до проверки занимает около 15-20 часов чистого рабочего времени.
Комплектующие для электропроводки

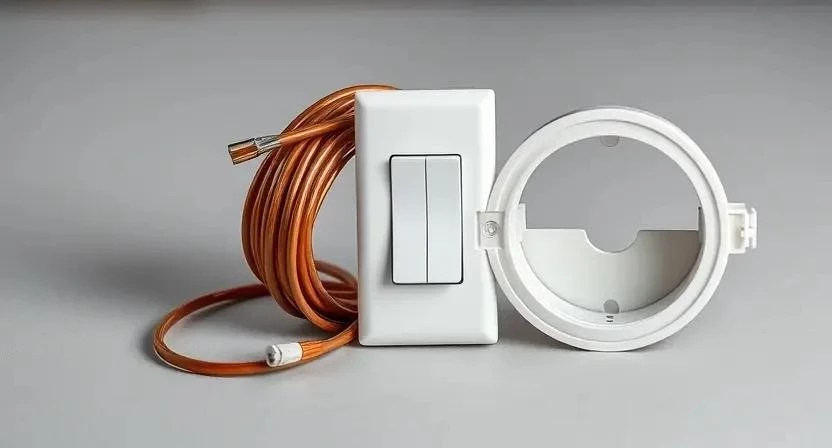

Подбор компонентов напрямую влияет на безопасность эксплуатации. Основным элементом служит медный кабель ВВГнг, который устойчив к возгоранию. Проходные выключатели покупают в количестве двух штук на одну линию управления. Подрозетники и распределительные коробки подбирают под тип стены (бетон или гипсокартон).
- Медный кабель ВВГнг 3х1.5
- Проходные выключатели
- Подрозетники для стен
- Распределительные коробки
- Клеммники WAGO
- Гофрированная труба (ПВХ)
- Монтажные клипсы
- Изолента ПВХ
| Материал | Ед. изм. | Расход на м2 (примерно) | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х1.5 | м | 1.2 | 80 руб. | 1800 руб. |
| Проходной выключатель | шт | — | 400 руб. | 800 руб. |
| Подрозетник | шт | — | 50 руб. | 100 руб. |
| Распределительная коробка | шт | — | 120 руб. | 120 руб. |
| Гофра ПВХ | м | 1.1 | 25 руб. | 400 руб. |
Инструментарий для монтажа

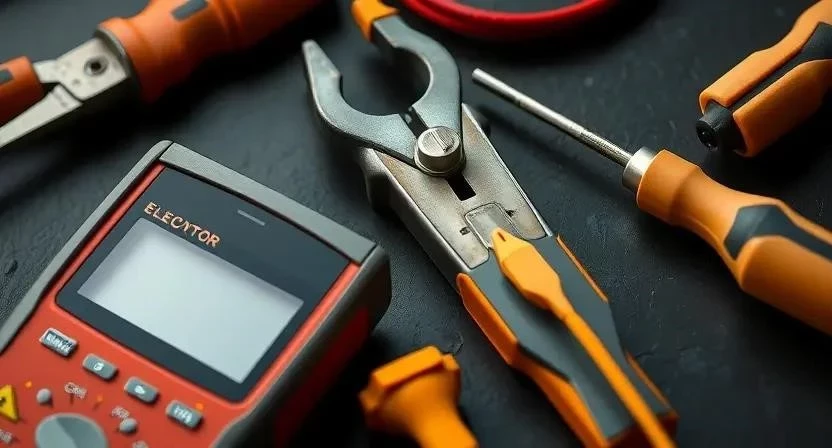

Качественный инструмент сокращает время работы и минимизирует риск повреждения кабеля. Стриппер позволяет быстро снимать изоляцию без повреждения жил. Перфоратор необходим для штробления и сверления отверстий в бетоне. Мультиметр и индикаторная отвертка используются для проверки отсутствия напряжения и поиска фазы.
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориент.) |
|---|---|---|---|
| Перфоратор | Штробление и сверление | Обязательно | 5000 руб. |
| Стриппер | Снятие изоляции | Желательно | 800 руб. |
| Мультиметр | Проверка цепи | Обязательно | 1500 руб. |
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 руб. |
| Уровень | Разметка | Желательно | 600 руб. |
Организация рабочего пространства
Помещение полностью освобождают от мебели и предметов интерьера. Полы и поверхности, которые не подлежат ремонту, закрывают защитной пленкой. Трассы прокладки кабеля планируют заранее, чтобы избежать лишних перегибов провода. Весь строительный мусор выносят сразу после завершения этапа штробления.
Подготовка стен к электромонтажу
Разметка мест установки выключателей и светильников производится с помощью лазерного уровня. Высота выключателей обычно составляет 90 см от пола. После разметки приступают к штроблению стен под гофру и кабель. Каждую штробу очищают от пыли и мелких обломков. Глубина отверстий проверяется, чтобы подрозетник сидел заподлицо с будущей отделкой.
Пример из опыта: однажды при монтаже в бетонных стенах я забыл проверить глубину подрозетника, из-за чего пришлось переделывать штробу, когда слой штукатурки оказался тоньше расчетного.
Технология установки проходного света
- Разметка мест установки (1-2 ч)
- Штробление стен под кабель (3-5 ч)
- Установка подрозетников (2 ч)
- Прокладка кабеля в гофре (3 ч)
- Монтаж распределительных коробок (1 ч)
- Подключение проводов по схеме (2 ч)
- Установка выключателей (1 ч)
- Монтаж светильника (1 ч)
- Проверка цепи (1 ч)
- Финишная отделка (3-5 ч)
Процесс начинается с прокладки фазного провода от щитка к первому выключателю. Между двумя выключателями прокладываются два перекидных провода. От второго выключателя линия идет к светильнику, где замыкается с нулем. Пример из опыта: при подключении в распределительной коробке используйте клеммы WAGO вместо скруток — это гарантирует надежный контакт и исключает окисление меди со временем.
Технические требования и нормы
Сечение медного кабеля для освещения должно быть не менее 1.5 мм². Температурный режим в помещении должен быть стабильным во время монтажа, чтобы избежать деформации пластиковых элементов. Важно соблюдать правила заземления: провод PE должен доходить до всех металлических частей светильника. Выключатели и лампы должны быть совместимы по мощности нагрузки.
Типичные ошибки при электромонтаже
- Перепутывание фазы и нуля в схеме подключения.
- Использование тонкого провода сечением менее 1.5 мм².
- Плохая затяжка винтовых клемм, ведущая к нагреву.
- Отсутствие гофры при прокладке в бетонных стенах.
- Неправильный расчет длины кабеля (запас менее 10 см).
Ошибки в схеме подключения часто приводят к тому, что свет включается только при определенном положении одного из выключателей. Плохая затяжка клемм вызывает искрение и может привести к короткому замыканию. Использование кабеля не по назначению (например, ПВС вместо ВВГнг) нарушает нормы пожарной безопасности.
Расчет бюджета на освещение
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 3500 руб. | 3500 руб. | 0 руб. |
| Работа | 0 руб. | 5000 руб. | 5000 руб. |
| Инструмент (аренда) | 1000 руб. | 0 руб. | -1000 руб. |
| 4500 руб. | 8500 руб. | 4000 руб. |
Пример из опыта: сэкономить можно на покупке материалов оптом, но не стоит экономить на сечении кабеля или качестве выключателей, так как их замена потребует повторного вскрытия стен.
Эксплуатация и обслуживание
Контакты в распределительных коробках рекомендуется проверить через год после эксплуатации. Правила использования подразумевают установку ламп, мощность которых не превышает допустимую нагрузку выключателя. Срок службы качественных компонентов при правильном монтаже составляет 20-25 лет.
Современные альтернативы проходным системам
Беспроводные решения позволяют избежать штробления стен, так как работают по радиоканалу. Системы умного дома дают возможность управлять светом со смартфона или по сценариям.
- Беспроводные выключатели
- Системы «Умный дом» (Zigbee/Wi-Fi)
- Проходные системы с электромагнитными реле
- Датчики движения и присутствия
- Диммеры с удаленным управлением
- Сенсорные панели управления
- Программируемые контроллеры освещения
Ответы на популярные вопросы
В чем разница между проходным и перекрестным выключателем?
Проходной выключатель позволяет управлять светом из двух точек, а перекрестный используется, если точек управления три и более.
Какой кабель выбрать для освещения?
Оптимальным вариантом является медный кабель ВВГнг с сечением 1.5 мм².
Можно ли ставить проходные выключатели в ванную?
Да, но необходимо использовать устройства с соответствующим классом защиты IP (влагозащищенные).
Нужна ли гофра при монтаже в гипсокартоне?
Да, гофра защищает кабель от механических повреждений и способствует его замене.
Как проверить работоспособность схемы до отделки?
С помощью мультиметра или временного подключения лампы к сети.
Можно ли использовать скрутки вместо WAGO?
Современные нормы электробезопасности рекомендуют использовать сертифицированные клеммники.
Что делать, если выключатели не работают синхронно?
Проверить правильность подключения перекидных проводов в схеме.
