Монтаж электропроводки по перекрытиям является критически важным этапом капитального ремонта, требующим строгого соблюдения норм пожарной безопасности и технологической последовательности. Сложность данной задачи оценивается как средняя, однако она требует предельной внимательности при работе с электрическими сетями. Стоимость расходных материалов для стандартной квартиры варьируется от 15 до 30 тысяч рублей, а время реализации проекта занимает от двух до пяти рабочих дней в зависимости от количества точек. Понимание того, как проложить кабель по потолку, позволяет не только сэкономить бюджет, но и гарантировать надежность системы на десятилетия. Правильный выбор компонентов и соблюдение регламентов ПУЭ станут залогом безопасной эксплуатации жилья.
Ключевые аспекты перед началом электромонтажа
Оценка фронта работ начинается с анализа типа перекрытия и планируемой финишной отделки. Если предполагается установка натяжного потолка или конструкции из гипсокартона, технология прокладки кабеля будет существенно отличаться от открытого монтажа. Мастеру необходимо обладать базовыми навыками работы с электроинструментом и пониманием схем разводки. Оптимальное время для выполнения этих операций — период после возведения межкомнатных перегородок, но до начала штукатурных работ. Это позволяет скрыть распределительные коробки и вертикальные спуски к выключателям в штробах стен, сохраняя эстетику помещения.
Материалы для формирования электросети
Качественная электропроводка начинается с правильного подбора проводников и защитных оболочек. Для жилых помещений стандартом является кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Расход материалов на электропроводку напрямую зависит от площади помещения и количества электропотребителей; в среднем на один квадратный метр площади уходит около 2,5–3 метров силового кабеля. Приобретать комплектующие лучше в специализированных магазинах, имеющих сертификаты соответствия на продукцию.
Основные материалы для работы:
- Кабель ВВГнг-LS сечением 3х2,5 мм² для розеточных групп;
- Кабель ВВГнг-LS сечением 3х1,5 мм² для линий освещения;
- Гофрированная труба ПВХ (не поддерживающая горение) диаметром 16 или 20 мм;
- Дюбель-хомуты или специализированные клипсы для крепления гофры;
- Распределительные коробки с высокой степенью защиты (IP44 и выше);
- Соединительные клеммы (WAGO) или гильзы для опрессовки;
- Изоляционная лента и маркировочные бирки;
- Стальная протяжка (если гофра поставляется без нее).
Таблица расходных материалов и ориентировочных цен:
| Наименование материала | Ед. изм. | Расход на 50 м² | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2,5 | метр | 100 | 85 | 8500 |
| Кабель ВВГнг-LS 3х1,5 | метр | 60 | 55 | 3300 |
| Гофра ПВХ 20 мм | метр | 150 | 12 | 1800 |
| Дюбель-хомуты (уп. 100 шт) | упак. | 5 | 250 | 1250 |
| Коробка распределительная | шт. | 8 | 120 | 960 |
Инструменты для электромонтажа
Для эффективного выполнения работ потребуется профессиональный или полупрофессиональный набор инструментов. Использование специализированного оборудования не только ускоряет процесс, но и повышает безопасность соединений. Если бюджет ограничен, дорогостоящие позиции, такие как штроборез с пылесосом, можно взять в краткосрочную аренду.
Перечень необходимого оборудования:
- Перфоратор со сверлами (бурами) диаметром 6 мм;
- Стриппер для снятия изоляции (автоматический или ручной);
- Отвертки диэлектрические (шлицевая и крестовая);
- Лазерный уровень для точной разметки трасс;
- Бокорезы или пассатижи с изолированными ручками;
- Строительный нож со сменными лезвиями;
- Детектор скрытой проводки (для проверки старых линий).
Таблица характеристик инструментов:
| Инструмент | Назначение | Тип использования | Средняя цена (руб.) |
|---|---|---|---|
| Перфоратор SDS-plus | Сверление отверстий под крепеж | Обязательно | 7000 |
| Лазерный осепостроитель | Разметка прямых линий трасс | Желательно | 4500 | Зачистка жил без повреждения меди | Обязательно | 1200 |
| Пресс-клещи | Опрессовка гильз в коробках | Желательно | 2500 |
| Мультиметр | Проверка напряжения и целостности цепи | Обязательно | 900 |
Организация рабочего пространства
Подготовка помещения начинается с полного освобождения площади от мебели и предметов интерьера. Пыль от сверления бетона обладает высокой проникающей способностью, поэтому оставшиеся крупногабаритные вещи необходимо тщательно укрыть плотной строительной пленкой в несколько слоев. Пол рекомендуется застелить картоном или оргалитом, чтобы избежать повреждения напольного покрытия падающими фрагментами бетона или инструментом. Важно обеспечить качественное временное освещение, так как штатные линии будут обесточены. Весь строительный мусор следует убирать сразу после завершения этапа сверления, чтобы он не препятствовал перемещению стремянки.
Подготовка потолочной поверхности

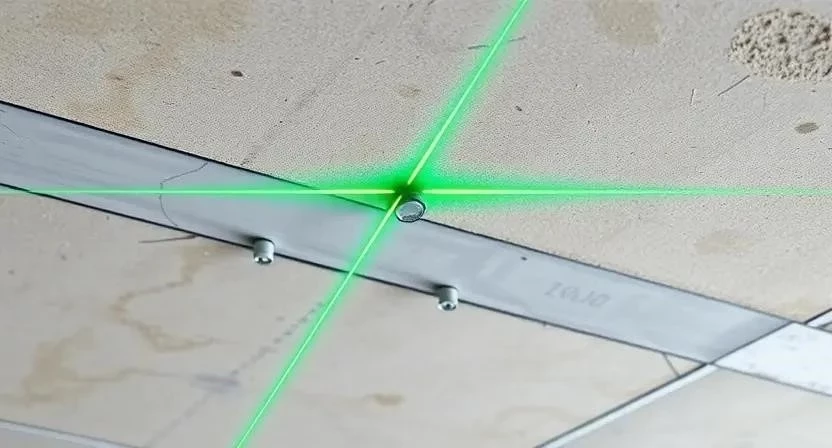

Рабочая плоскость должна быть очищена от старой отслаивающейся штукатурки и наплывов бетона. Схема прокладки кабеля по потолку переносится на поверхность с помощью лазерного уровня и малярного шнура. Трассы должны располагаться строго параллельно или перпендикулярно стенам, отступая от углов и стыков плит на 15–20 см. При обнаружении глубоких трещин в плитах перекрытия их необходимо предварительно заделать цементным раствором. Грунтовка поверхности не является обязательной для монтажа на клипсы, но желательна, если в дальнейшем планируется оштукатуривание потолка по сетке.
Алгоритм выполнения работ
Реализация проекта требует последовательного выполнения технологических операций. Каждый этап должен проверяться на соответствие схеме разводки.
- Нанесение разметки основных магистралей и мест установки распределительных коробок.
- Сверление отверстий под дюбель-хомуты с шагом 40–50 см (время: 2-3 часа на комнату).
- Установка и фиксация распределительных коробок к бетонному основанию.
- Нарезка гофрированной трубы на необходимые отрезки согласно схеме.
- Протяжка кабеля сквозь гофру (удобнее делать на полу перед монтажом).

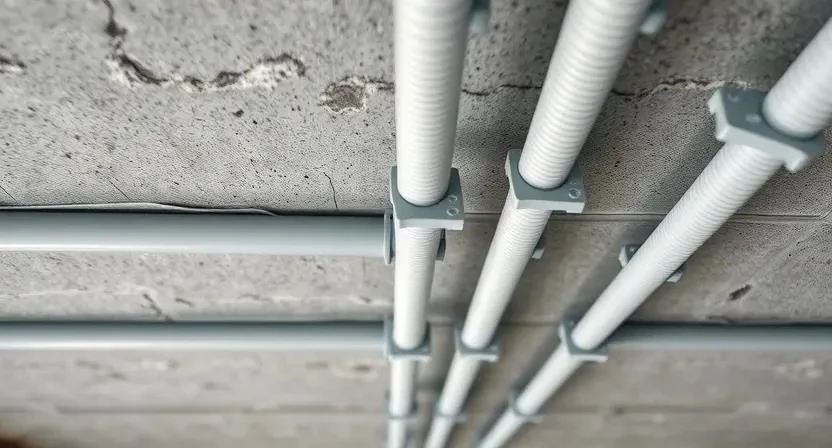

- Крепление гофры с кабелем к потолку с помощью установленных дюбель-хомутов.
- Заводка концов кабеля в распределительные коробки с запасом 15–20 см.
- Снятие внешней изоляции и зачистка жил проводников.

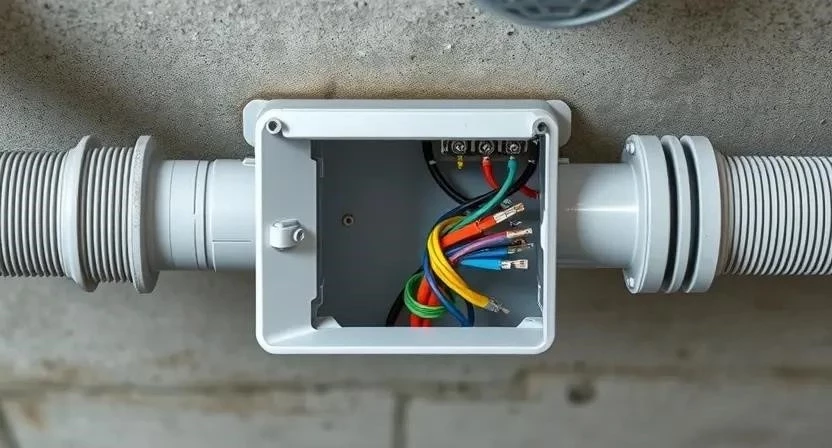

- Соединение жил в коробках согласно схеме (скрутка с последующей сваркой или клеммы).
- Изоляция соединений и закрытие крышек распределительных коробок.
- Прозвонка каждой линии мультиметром на отсутствие короткого замыкания.
- Подключение линий к автоматическим выключателям в электрощите.
Личный опыт №1: При выполнении разметки я всегда использую яркий маркер, который виден даже при слабом освещении. Однажды я доверился обычному карандашу на сером бетоне и в итоге сбился с траектории, из-за чего пришлось сверлить лишние отверстия. Теперь только контрастная разметка.
Таблица этапов монтажа:
| Этап работ | Среднее время | Особенности технологии |
|---|---|---|
| Разметка и сверление | 4-6 часов | Использование пылеудаляющей насадки на перфоратор |
| Монтаж гофры | 3-5 часов | Соблюдение радиуса изгиба трубы (не менее 3 диаметров) |
| Распайка коробок | 4-8 часов | Тщательная маркировка каждого провода |
| Сборка щита | 3-4 часа | Установка УЗО и дифф-автоматов на влажные зоны |
| Тестирование | 1-2 часа | Проверка под нагрузкой всех точек |
Технологические нюансы и нормы ПУЭ
Основные нормы ПУЭ прокладка кабеля предписывают использование негорючих материалов при монтаже по сгораемым основаниям (например, по дереву — только в металлических трубах). При работе с бетоном достаточно ПВХ-гофры. Важно соблюдать температурный режим: монтаж пластиковых труб не рекомендуется проводить при температуре ниже -5°C, так как материал становится хрупким. Влажность в помещении не должна превышать 70% на этапе соединения контактов во избежание окисления меди.
Разновидности защитных оболочек:
- ПВХ (поливинилхлорид) — самозатухающий, для внутренних работ;
- ПНД (полиэтилен низкого давления) — горючий, только для скрытого монтажа в стяжке;
- Металлорукав — для защиты от механических повреждений и грызунов;
- ПНД-композит — повышенная стойкость к ультрафиолету и морозу;
- Тяжелая гофра — с утолщенными стенками для заливки в бетон;
- Безгалогенная гофра (HF) — для общественных зданий;
- Гладкая жесткая труба — для открытой проводки в индустриальном стиле;
- Армированная труба — для участков с повышенной вибрацией.
Распространенные ошибки новичков
Отсутствие опыта часто приводит к дефектам, которые проявляются спустя месяцы эксплуатации. Одной из самых серьезных ошибок является использование кабеля меньшего сечения для экономии средств, что ведет к перегреву линии под нагрузкой. Также недопустимо соединять медные и алюминиевые провода напрямую — это вызывает электрохимическую коррозию и неминуемый обрыв цепи.
Типичные промахи при монтаже:
- Прокладка кабеля без использования защитной гофры по бетонному основанию.
- Отсутствие заземляющего проводника в линиях к розеткам и светильникам.
- Слишком сильное натяжение кабеля внутри гофры, приводящее к повреждению изоляции.
- Использование обычных скруток без последующей пропайки или опрессовки.
- Прокладка силовых и слаботочных линий (интернет, ТВ) в одной гофре.
- Превышение допустимого количества кабелей в одной распределительной коробке.
Личный опыт №2: В начале практики я совершил ошибку, проложив интернет-кабель вплотную к силовому проводу на протяжении 10 метров. В итоге скорость интернета постоянно падала из-за наводок. С тех пор всегда соблюдаю дистанцию минимум 20 см между силой и слаботочкой.
Финансовая составляющая проекта
Как проложить кабель по потолку своими руками и сколько при этом можно сэкономить — вопрос, волнующий каждого владельца жилья. Самостоятельный монтаж позволяет сократить расходы примерно в два раза, так как услуги профессионального электромонтажника в крупных городах стоят от 500 до 800 рублей за одну точку или метр трассы.
Сравнение затрат (на примере 1-комнатной квартиры):
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 18 000 | 18 000 | 0 |
| Стоимость работ | 0 | 25 000 | 25 000 |
| Инструмент (покупка/аренда) | 5 000 | 0 | -5 000 |
| Транспортные расходы | 1 500 | 0 | -1 500 |
| 24 500 | 43 000 | 18 500 |
Личный опыт №3: Когда я делал ремонт у себя, я решил сэкономить на аренде штробореза и бил штробы перфоратором. В итоге потратил на три дня больше времени и вынес в два раза больше мусора. Иногда экономия на инструменте выходит боком, лучше потратить 1000 рублей на аренду, чем три дня на тяжелый физический труд.
Завершение работ и последующий уход
После окончания активной фазы монтажа необходимо провести ревизию всех соединений. Срок службы современной изоляции кабеля ВВГнг составляет не менее 30 лет при условии отсутствия перегрузок. Проверка контактов в распределительных коробках должна проводиться через месяц после начала эксплуатации, так как под нагрузкой может произойти небольшая усадка соединений. К финишной отделке потолка (монтажу ГКЛ или натяжного полотна) можно приступать сразу после успешного тестирования системы и подписания акта скрытых работ (если это требуется).
Альтернативные способы размещения проводки
Помимо классического монтажа в гофре по потолку, существуют и другие методы. Скрытая прокладка в штробах плит перекрытия крайне не рекомендуется, так как это нарушает несущую способность плиты. Установка кабельных каналов применяется в офисных помещениях или при открытой проводке в стиле лофт. Если планируется натяжной потолок, монтаж гофры на потолок является самым быстрым и дешевым вариантом, обеспечивающим легкий доступ к системе в случае необходимости.
Варианты фиксации кабеля:
- Пластиковые клипсы (быстрый монтаж);
- Металлические скобы (для тяжелых кабелей);
- Перфорированная лента (для пучков гофр);
- Площадки под стяжку (на клеевой основе);
- Специальные пистолеты для прямого монтажа;
- Тросовые подвесы (для высоких потолков);
- Магнитные держатели (для металлических балок).
Часто задаваемые вопросы
Можно ли прокладывать кабель без гофры?
Согласно нормам, по негорючим основаниям (бетон, кирпич) допускается прокладка кабеля с индексом «нг» без гофры, однако гофра обеспечивает дополнительную защиту от механических повреждений и облегчает замену кабеля в будущем.
Какой кабель лучше выбрать для квартиры?
Оптимальным выбором является медный кабель ВВГнг-LS. Он обладает необходимыми противопожарными свойствами и удобен в монтаже.
Как крепить кабель к бетонному потолку?
Наиболее надежный способ — использование дюбель-хомутов («чипсов») или пластиковых клипс, закрепленных в предварительно просверленные отверстия.
Нужно ли заземлять гофру?
Пластиковая гофра (ПВХ или ПНД) является диэлектриком и не требует заземления. Металлический рукав подлежит обязательному заземлению.
Какое расстояние должно быть между точками крепления?
Для гофры диаметром 16-20 мм оптимальный шаг крепления составляет 40–50 см, чтобы избежать провисания под собственным весом.
Можно ли соединять провода скруткой?
Чистая скрутка запрещена ПУЭ. Она должна быть либо проварена, либо опрессована гильзами, либо зажата в сертифицированные клеммники.
Как найти проводку в потолке перед сверлением?
Для этого необходимо использовать специальный прибор — детектор скрытой проводки, который укажет точное местонахождение кабелей под напряжением.
Влияет ли натяжной потолок на выбор кабеля?
Да, за натяжным потолком скапливается тепло, поэтому использование кабеля с индексом «нг-LS» и прокладка в самозатухающей гофре обязательны для пожарной безопасности.
