Полипропиленовые трубы для воды

Монтаж металлопластикового трубопровода

В металлопластиковом трубопроводе самым слабым звеном являются стыки. На них практически невозможно добиться полной герметичности. Поэтому необходимо подобрать качественные материалы и выполнить монтаж максимально точно. О долголетии стыков в многоквартирном доме речи быть не может, так как колебания давления и температуре могут привести к распаду слоев с протеканием. А вот в частном доме все иначе. Эти показатели гораздо стабильнее, поэтому срок службы изделий соответствует заявленному.

Для закрепления обжимного фитинга необходимо затянуть гайку на компрессионном кольце с прокладкой. При этом способе соединения нужно периодическая подкрутка арматуры.

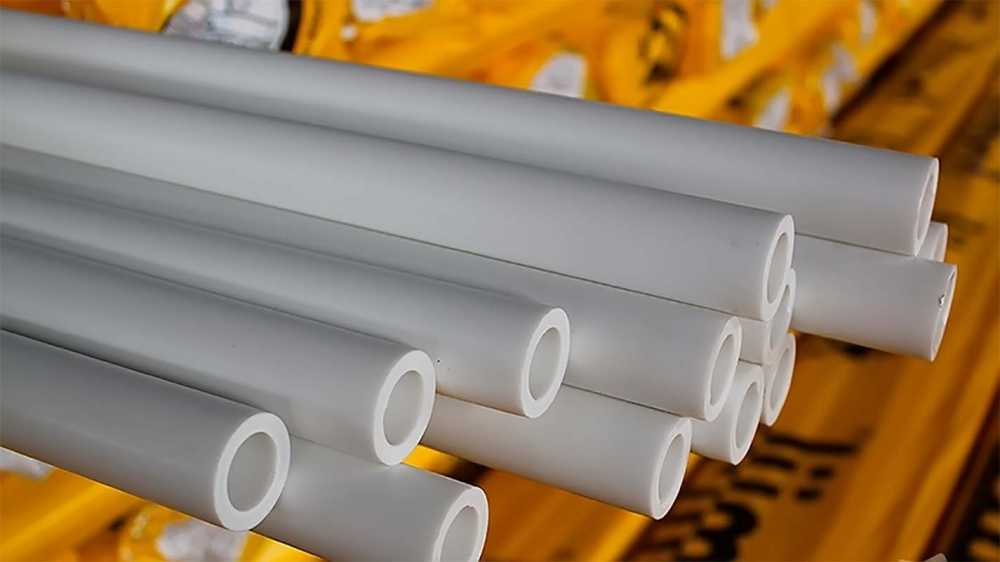

Свойства полипропилена

Хотя полипропилен наименее плотный из всех пластмасс, он более стоек к истиранию, лучше переносит нагревание, размягчаться начинает только при 140°C, химически стоек, почти не трескается в результате коррозии. Материал пластичный. При нагрузках, не превышающих предельные, он растягивается, а потом возвращается в прежнюю форму без каких-либо изменений в свойствах и характеристиках. Так что действительно неплохой и безопасный вариант. Из полипропиленовых труб делают трубопроводы на пищевых предприятиях.

Дополнительный плюс — полипропиленовые трубы легко соединяются — они свариваются. А вообще, из полипропилена делают не только водопроводы и отопление. Этот материал могут использовать как каркас для теплиц, дачной мебели и кучи других полезных вещей.

Как видите, диаметры полипропиленовых труб разные. И это еще далеко не все. Есть еще до 1600 мм

Недостатков у полипропилена два: большое тепловое расширение и реакция на кислород и ультрафиолет. И с тем, и с другим научились бороться. Для того чтобы полипропилен переносил УФ лучи и свет, добавляют стабилизаторы. Для уменьшения теплового расширения делают армированные трубы. Но даже с армированием увеличение остается большим и в трубопроводах обязательно надо ставить компенсаторы.

Еще один недостаток полипропиленовых труб — они становятся хрупкими при низких температурах. Некоторые виды начинают крошиться при -5°C, другие при -15°С. Так что наружные трубопроводы из полипропилена требуют защиты от ультрафиолета и утепления. Поэтому, наверное, их предпочитают закапывать.

Виды и характеристики

Трубы для отопления подразделяются по материалу изготовления. Типоразмеров любого вида много, они легко доступны в магазинах. Чугунные трубы уже практически не встречаются и не применяются. По профилю для отопления применяются только изделия с круглым сечением. По способу изготовления – они могут быть сварные или бесшовные. По толщине стенки – с нормальной стенкой (для стали ходовых диаметров 20-25 32 мм толщина стенки составляет 3-3,5 мм).

Из чугуна

Применение чугунных труб для отопления – очень большая редкость из-за их нетехнологичности: сложности или невозможности сварки, невозможности нарезать резьбу в нужном месте, большого веса. Практически, очень редко встречаются ребристые трубы, которые используют как радиаторы. Монтируются они при помощи фланцев. В жилье такие трубы-радиаторы не применяются.

Из сшитого полиэтилена

Сшитый полиэтилен марки PEX — это особый вид полимера с модифицированной структурой молекулярных связей. Его основу составляет полимеризованный под высоким или низким давлением этилен. Сшивка значительно улучшает такие свойства полиэтилена, как термостойкость, гибкость, износостойкость и способность к самовосстановлению после механических нагрузок. Поэтому трубы, изготовленные из сшитого полиэтилена, отлично подходят для отопления.

Технические характеристики полиэтиленовых труб следующие:

• Плотность — 940 кг/м3.
• Низкий коэффициент линейного расширения.
• Значение максимальной рабочей температуры — 95 ºС.
• Температура плавления — 200 ºС.
• Пиковая температурная нагрузка (кратковременно) — 130 ºС.
• Параметры рабочего давления при:

1. 20 ºС — 2,3 МПа.
2. 95 ºС — 0,8 МПа.

Из черной стали

Достаточно долговечны, зарастают изнутри солями, отчего уменьшается просвет труб и эффективность системы. Основной способ монтажа – с помощью сварки или на сгонах и резьбах. В домах и квартирах практически не применяются – даже частичный ремонт системы легче выполнить пластиком.

Из нержавеющей стали

Материал используют для труб отопления очень давно. Нержавейка не зарастает, не ржавеет. Раньше монтировали на сварке, сейчас применяют и сварку, и резьбовые фитинги. Распространение ограничено ценой и сложным монтажом – и сварка, и нарезка резьбы требуют определенных навыков от мастера.

Материал пластичен и устойчив к гидроударам – поэтому для отопления можно ГОСТ предусматривает трубы с небольшой толщиной стенки (например, 2 мм). Бывают гофрированные изделия из нержавейки, но их прочность ниже, чем обычных гладких.

Применение разных типов труб на практике

Несмотря на данные, приведенные в таблице выше, стоит четко разграничить область применения каждого типа труб.
Это не является абсолютной истиной, это мое скромное мнение. И хотя производитель разрешает использовать
свои трубы практически везде, я смотрю на вещи реалистичным взглядом. Ведь нужно иметь хороший запас по
прочности и температуре, как в советские времена, чтобы быть уверенным в качестве произведенных работ. Итак…

Полипропилен для водоснабжения

Для холодного водоснабжения подойдут любые из вышеописанных в таблице труб. Для горячей воды категорически
рекомендую использовать полипропилен с армированием, как стекловолокном, так и алюминием. Я вообще
воздерживаюсь от применения неармированных изделий даже для холодной воды. Ведь стоимость труб с армированием
ненамного дороже.

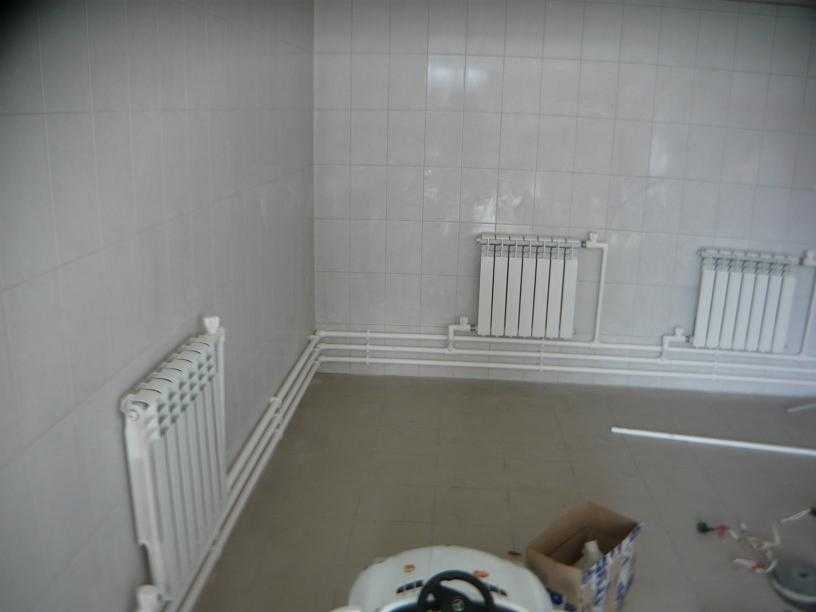

Полипропилен для отопления частного дома

По всем характеристикам подходят трубы всех типов армирования. Давление и температура в собственной,
индивидуальной системе небольшие и можно не переживать, что трубу порвет. Однако лучше посмотреть в сторону
стекловолокна PN25 или алюминия.

Для отопления частного дома, PPR-труба пожалуй самое лучшее решение. Более низкая стоимость монтажа, который
можно выполнить самостоятельно, а так же произвести изменения в системе позднее — наряду с этими плюсами, трубы
обладают высокой надежностью.

Полипропилен для центрального отопления

В соответствии с ГОСТ 32415-2013 пятый класс эксплуатации пластиковых труб длительно выдерживает температуру 80°C.
Если быть более точным, то минимальный срок службы болжен быть не менее 10 лет. В этом же нормативном документе сказано,
что уже при температуре 90°C срок службы сокращается до 1 года (минимальный). И даже температуру теплоносителя 100°C
новая труба выдержит, но это аварийный режим и составляет он всего 100 часов.

Безусловно, производитель труб может делать изделия, превышающие ГОСТ-ы по своим характеристикам. Однако более вероятен
вариант, что из-за человеческого фактора качество будет даже немного хуже заявленных требований.

Из этого следует вывод, что для надежной эксплуатации пластиковых труб в системах ЦО, необходимо поддерживать температуру
теплоносителя в заданных рамках. В домах, где полипропиленовые трубы предусмотрены проектом — с этим проблем нет. В домах же,
где по умолчанию стоят металлические трубы на отоплении, как правило специальных мер по ограничению температуры не производится. Монтаж
PP-труб можно производить только на свой страх и риск!

Конечно можно проявить гибкость мышления и применить пластик в тех местах, где теплоноситель проходит множество квартир и остывает, прежде
чем достигнет места предполагаемого монтажа. Как пример: однотрубная «ленинградка» с подачей сверху или через стояк соседней комнаты, а
устасток замены находится на нижних этажах — температура теплоносителя на таких участках существенно падает. Однако как не крути — это
самодеятельность, ответственность за которую несет монтажник.

Разводка труб на улице

Одной из особенностей PPR-труб является то, что при замерзании в ней воды, труба не лопается, а расширяется.
Когда вода оттаивает, труба возвращается в исходное состояние. Сам был неоднократным свидетелем подобного,
явления. Причем замерзшие трубы с водой очень трудно сломать механическим воздействием, это при условии
качественного выбора.

Полипропилен прекрасно подходит для разводки труб на приусадебном участке, даче. Лучшего материала
и не представишь!

Какие виды фитингов для полипропиленовых труб применяются в системах водоснабжения

Одной из наиболее распространенных комплектующих для системы водоснабжения служит полипропиленовая труба, армированная стекловолокном. Применяя такие в сантехнических работах, нельзя обойтись без фитингов, будь то подключение магистралей в точках поворотов или соединение между разными диаметрами.

Часто используемые виды фитингов для пластиковых труб – 20, 25, 30 и 40 мм. Комплектующие диаметром большого размера используют, как правило, в трубопроводах промышленного назначения. При сантехнических работах в частном доме или квартире лучше всего выбрать соединения и трубы с диаметром в 20 мм.

Все работы с комплектующими, вне зависимости от их диаметра, осуществляются технологией сварки. При использовании запорной арматуры берут фланцы из стали.

Виды полипропиленовых фитингов

Виды фитингов для ПВХ труб различаются не только диаметром, но и формой, т.е. назначением:

• Муфта. Мы уже упоминали, что это один из самых простых видов фитингов. Выполняется в форме бочонка с внутренним диаметром, соответствующим внешнему диаметру трубы. Соединяет два её куска.

• Переходник. Похож на муфту, но в отличие от нее внутренние диаметры бочонка на двух противоположных сторонах разные. Позволяют переходить не только от одного диаметра к другому, но и заменять вид соединения. К примеру, с паечного на резьбовое соединение с внешней или внутренней резьбой. Переходы для разных диаметров делают на концевых стояках отопления, в местах соединения стояка с лежневкой (горизонтальной разводкой отопительной системы).

• Уголок присоединяется сваркой раструбным методом – это одновременный нагрев двух деталей, в процессе которого одна деталь вставляется в другую. Применяют для соединения труб под углом 90 градусов.

• Тройники и крестовины применяют, чтобы соединить одновременно несколько труб. Например, тройник на водопроводе, отводящий воду от стояка в ванную и на кухню.

• Коллекторы позволяют разделять поток в системах отопления и водоснабжения, а также в технологических установках, сделанных с использованием труб из полипропилена. Оснащаются встроенными отсечными (запорными) шаровыми кранами на отводах.

• Американка – это комбинированная муфта, с одной стороны которой находится резьба и полипропиленовый конец для пайки – с другой. Соединяющей деталью может послужить также запорная арматура.

• Обводы монтируются в местах пересечения трубопроводов. С остальными элементами соединяется методом раструбной сварки.

При сборке трубопровода необходимо использовать фасонные части из того же материала, что и трубы. То есть, если вы хотите использовать полипропиленовые трубы, армированные стекловолокном, вид фитингов нужно выбрать соответствующий.

Исключение – монтаж труб из полипропилена и из иных материалов, к примеру, металлических. В данном случае вам поможет упомянутая выше американка – комбинированное соединение с резьбой.

В зависимости от места положения и способа использования виды фитингов для пластиковых труб бывают:

• Прямые.

• Y – образные.

• T – образные.

По типу подключения виды фитингов для ПВХ труб разделяются на:

• Компрессионные (обжимные).

• Сварные.

Обжимные фитинги продаются в виде готового комплекта. Им не нужна предварительная сборка, они имеют серьезными преимуществами, если сравнивать их со сварными.

Ключевые достоинства обжимных полипропиленовых фитингов:

• С ними удобно и просто работать.

• Осуществляя монтаж с использованием обжимных фитингов из полипропилена, вам не нужно обладать специализированными знаниями.

• Не нужно наличие специального сварочного оборудования.

• Этот вид применяется в различных погодных условиях, они не боятся воздействия отрицательных температур.

Преимущество сварных фитингов заключается в том, что они недорогие, в отличие от литых.

Сварные фитинги устанавливаются методом сварки встык или с применением электросварных фитингов, и их допускается использовать только при монтаже труб водопровода.

Читайте материал по теме: Оптовая продажа полипропиленовых труб по выгодным ценам

Характеристики полипропиленовых труб

Так как пайка или склеивание полимерных изделий заметно отличается от сварки металлических труб, то собрать несложный отопительный контур вполне по силам даже начинающему монтажнику. Если на завершающем этапе работ открытые металлические части необходимо окрашивать, то на полипропилен достаточно установить термоизоляцию.

При использовании труб Valtec со стекловолокном нет необходимости в торцевании, армирование не влияет на скорость и качество работы. Благодаря применению полипропиленовых труб быстро проводится подключение батарей как в частном доме, так и квартире.

Полипропиленовые трубы в процессе эксплуатации трубопроводов демонстрируют отличные характеристики, практически не уступают металлическим изделиям.

Способность выдерживать высокое давление

Так как полипропилен достаточно пластичен, его способность противостоять давлению сильно снижается с приближением температурных показателей системы к температуре его плавления.

Способность полипропиленовых выдерживать высокое давление зависит от таких параметров как:

• толщина стенок трубы;
• рабочие характеристики трубопровода;
• толщина и вид армирующего слоя.

Термоустойчивость

В низкотемпературных системах отопления, а также холодного и горячего водоснабжения полипропиленовые трубопроводы способны безаварийно выполнять свои функции в течение нескольких десятков лет. Производители научились при помощи модификации материала и различных армировок добиться отличных показателей по устойчивости к низким и высоким температурам.

Например, путем добавления морозостойкой добавки, представляющей собой концентрат каучука в полипропилене, можно добиться температуры хрупкости изделия до -40 ºС. Путем введения в полипропилен модификаторов эластичности производители получают изделия с отличной эксплуатационной прочностью, позволяющие создавать надежные неразъемные соединения.

Слабо проводят тепло

При плотности 0,90–0,91 г/см3 полипропилен обладает низкой теплопроводностью, что снижает потери в контурах систем отопленºия

Это особенно важно, если протяженность трубопроводов значительна, а мероприятия по термоизоляции затруднены или произведены плохо

Для того, чтобы рассчитать потери трубопроводов применяются специальные методики, однако установлено, что коэффициент теплопроводности полипропиленовых магистралей примерно в двадцать раз ниже, чем у стальных. Это означает, что на своем пути от теплового генератора до отопительного прибора теплоноситель в полипропиленовых трубопроводах выполняет свою полезную работу в разы лучше, чем в металлических.

Устойчивы к коррозии

В системах с применением только полимерных труб источниками ржавчины могут выступать лишь подключенные к ним приборы. В таких контурах частицы оксида железа не приводят к нарушению целостности трубы, а могут оказывать влияние только на насосы, запорную арматуру и тепловые приборы.

В диапазоне рабочих температур от +20 до 100 ºС полимерные изделия PPR показывают абсолютную химическую стойкость не только к воде, но и антифризу, техническому спирту, винному уксусу, техническому глицерину, этиловому спирту, молоку, сокам и даже 10 % серной кислоте.

Длительный срок эксплуатации

По заверениям производителей, изделия из полипропилена могут служить до 50 лет, а гарантия предоставляется на срок не менее 15 лет. Срок службы полимерных магистралей зависит от двух главных показателей: рабочей температуры и давления.

При повышенных показателях срок службы полипропиленовых трубопроводов резко снижается. Если соблюдается условие, что давление рабочей жидкости не превышает 4–6 атмосфер, а температура находится в пределах 60–75 ºС, то вполне можно рассчитывать, что полипропиленовая магистраль прослужит долго.

Лучшие трубы армированные стекловолокном

Трубы, армированные стекловолокном, чаще всего используют для монтажа систем отопления. Такие трубы лучше всего выдерживают большое давление и высокие температуры, не деформируются. Средний срок возможного использования изделия из полипропилена – 20-30 лет, при условии проведения технических осмотров и ремонта поврежденных участков.

3. Полипропиленовая труба ПОЛИТЭК PRRC PN 20

Труба ПОЛИТЭК выдерживает рабочее давление в 20 бар и изготовлена из стекловолокна. Труба подходит для монтажа системы водоснабжения, и имеет диаметр 25 мм. Максимально возможная рабочая температура – 90 градусов.

Стоимость: 44 рубля.

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

Плюсы

• не лопается в случае замерзания жидкости;
• простота монтажа;
• выгодная стоимость;
• простой, современный вид;
• два слоя;
• качественная армировка.

Минусы

могут лопнуть отводы-тройники, в некоторых случаях требуется их повторный монтаж после установки труб.

Покупатели отмечают, что труба полностью соответствует описанию, заявленному производителем. Она не лопается и легко устанавливается, имеет высокую прочность и может послужить заменой металлическим трубам.

Цены на трубу ПОЛИТЭК PRRC PN 20

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

2. Труба VALTEC PP-FIBER PN 20

Белая полипропиленовая труба для установки в системах водоснабжения. Максимальная температура – 90 С. Покупатели часто приобретают трубы от компании VALTEC – их можно встретить во многих современных квартирах. Эксперты отмечают, что данные трубы занимают второе место в рейтинге по качеству – они отлично подходят для самостоятельного монтажа.

Стоимость: 65 рублей.

Труба VALTEC PP-FIBER PN 20

Плюсы

• эластичность материала;
• монтаж без использования дополнительного оборудования;
• прочность;
• долговечность.

Минусы

высокая стоимость по-сравнению с другими товарами.

Пользователи на 100% довольны качеством трубы. Она прочная и легкая, быстро укладывается и не требует ремонта в течение долгого времени.

Цены на трубу VALTEC PP-FIBER PN 20

Труба VALTEC PP-FIBER PN 20

1. Армированная стекловолокном труба Lammin 20 мм PP-R PN 20

Если осуществляется монтаж системы холодного и горячего водоснабжения, можно использовать трубу компании Lammin.  Максимально возможная температура – +95 С.  Несмотря на высокий показатель допустимой температуры, рекомендуется вводить данную трубу в эксплуатацию в системах со средними рабочими температурами от +20 до +80 градусов. Также данную трубу можно использовать для прокладки трубы, которая будет использоваться в хозяйственных нуждах, например, для подачи питьевой воды.

Стоимость: 49 рублей.

Армированная стекловолокном труба Lammin 20 мм PP-R PN 20

Плюсы

• высокое качество;
• доступная цена;
• долговечность;
• устойчивость к давлению в 25 бар.

Минусы

сложность монтажа.

По мнению покупателей и мастеров, трубы от компании Lammin – одни из самых качественных. Если правильно выполнить монтаж, можно не проводить ремонт системы несколько лет.

Критерии выбора – характеристики

Следом за названием торговой марки и типом полипропилена, идут другие показатели, от которых зависит грамотный выбор трубы.

Рабочее давление

Трубопровод должен быть устойчив к гидроударам, опрессовочному давлению, и спокойно выдерживать рабочее давление (именно его указывают на боковой части трубы после литер PN).

Чем толще и надёжнее трубы, тем более они устойчивы к вибрациям и обладают большей шумоизоляцией.

Так, PN 20 выдержит 20 атмосфер ежедневно. Но может выдержать и скачок более высокого давления. PN 25 – рассчитан на 25 атм. и так далее. Может быть такой вариант: PPR 80 или PPR 100. Это значит, что рандом-сополимерные трубы выдержат максимальное давление в 8 или 10 МПа.

Но нужно учесть, что чем выше температура теплоносителя, тем сильнее снижается способность трубы держать рабочее давление. Данные на маркировке указаны для температуры 20 °С. Но если t растёт, рабочее давление падает. Например, PN 25 – это 25 атм. при 20 °С, а при +90°С – это уже 17 атм.

Впрочем, запас прочности достаточно большой, и мало какие отопительные системы требуют рабочего давления более 10 атм.

Наибольшей устойчивостью к давлению при росте температуры, обладает материал четвёртого типа – PP-RCT.

Есть ещё два вида классификаций давления по серии S и SDR, а не PN. Тогда PN 20 будет соответствовать S 2,5 и SDR 6. А PN 25 – это тот же S 2 или SDR 5.

Многие производители указывают сразу все виды классификаций. Пусть множество чисел не вызывает недоумение – все они об одном и том же – о рабочем давлении.

Температура

На большинстве труб стоит простое указание, что они подходят как для холодной, так и для горячей воды – hot & cold.

Можно встретить надписи с указанием конкретной температуры, для которых рассчитан материал.

В Российской системе классов, заложено указание о температуре (класс 1 и 3 – 60 °С, класс 2 и 4 – 70 °С, а класс 5, который подходит для подключения к радиаторам – 90 °С).

Армирование

Армированные изделия из PPR, по прочности не уступают металлическим собратьям! Преимущество их также в более низком коэффициенте теплового расширения.

Армирование может быть:

1. Алюминиевой фольгой (PPR — AL — PPR).
2. Стекловолокном.

Первый вариант – это слой фольги между двух слоёв полипропилена. Покрытие может быть нанесено и на внутреннюю стенку, но с такой добавкой, монтаж сложнее.

Стекловолоконный же вариант – это не отдельный слой, а смесь полипропилена и микрофибры. Поэтому, он не может расслоиться.

Выбирая из двух этих видов, можно опираться на личное предпочтение и цены.

Если производитель сомнительный, лучше остановится на стекловолоконных – здесь сложнее нарушить технологию и сделать некачественный товар.

Диаметр

В городских многоэтажках, особенно важно соотнести диаметр внутриквартирного трубопровода с диаметром труб стояка. Если взять трубы слишком большого размера, это приведёт к падению давления и нарушению нормальной циркуляции в системе

Если взять трубы слишком большого размера, это приведёт к падению давления и нарушению нормальной циркуляции в системе.

На боковой маркировке указывается наружный диаметр и толщина стенок изделия.

В России принята метрическая система, и наружный диаметр указывается в миллиметрах (10, 12, 16, 20, 25, 32 мм и т.д.). Иностранные же производители часто указывают размер своей продукции в дюймах. И тут могут быть не соответствия. Например, 3/8 = 9,53 мм. 3/4 = 19,05 мм.

Точный расчёт для автономной системы включает в себя учёт протяжённости, изгибов, количество препятствий, насосов, материал и много другое. На практике же, чаще других для частных домов приобретают диаметр 20 – 32 мм.

Другие данные на маркировке

Дополнительно на трубах может указываться информация, которая для обывателя уже не так важна. Это могут быть:

1. Номера нормативов, международных тех. регламентов, по которым изготавливалось изделие.
2. Знак качества.
3. Дата выпуска, серийный номер, и т.д.
4. Классификация по MRS(минимальной длительной прочности).

Выбираем полипропиленовую трубу: на что обратить внимание

Первоочередный параметр, на который следует обращать внимание при выборе труб из полипропилена – это диаметр. Все потому, что в каждой системе показатели давления разные, соответственно, и трубы должны быть подходящими для каждого конкретного случая.

Исходя из размеров внутреннего сечения, пп трубы для отопления бывают:

• до 16 мм– по своим параметрам они оптимальны для теплых полов, а для компенсации недостаточной гибкости изделий можно использовать переходники;
• 20 –25 мм– превосходно подходят для монтажа отопительных систем частных домов или квартир, при этом следует учитывать, что для простой отопительной системы подойдут трубы сечением 20 мм, в то время как для стояков следует подбирать трубы сечением 25 мм;
• 25 –32 мм– оптимальны для установки централизованных отопительных систем в многоквартирных домах;
• от 200 мм– находят свое применение в системах отопления больших магазинов, больниц, школ и других социально значимых объектов с достаточно большой численностью посетителей.

Итак, согласно маркировке, выделяют следующие виды полипропиленовых труб для отопления:

• PN10 – для них предельно допустимым является давление в 1 МПа при температуре теплоносителя  20ºС для систем горячего водоснабжения, и 45ºС для теплого пола. Из-за достаточно тонких стенок (до 10 мм) их не рекомендуют использовать для отопительных систем жилых помещений;
• PN16 – для данной разновидности предельно допустимое значение давления составляет 1,6 МПа при температуре теплоносителя в 60ºС. Толщина стенок этих труб, как правило, более 3,4 мм, однако резкие повышения температуры теплоносителя могут значительно снизить их срок эксплуатации. В связи с чем, гораздо надежнее будет установить более прочные трубы для отопительной системы в доме или квартире;
• PN20 – указывает на возможность использования в системах с давлением в 2 МПа при температуре теплоносителя 80ºС. Если толщина стенок подобных труб будет в пределах 16 –18,5 мм, их можно смело выбирать для организации горячего водоснабжения;
• PN25 – могут использоваться в системах с предельно допустимым давлением в 2,5 МПа, выпускаются только с армированным слоем и имеют прекрасные характеристики. Следовательно, являются самыми оптимальными для монтажа различного рода отопительных систем.

После того, как вы изучили рейтинг полипропиленовых труб, и удалось определиться с тем, какая полипропиленовая труба для отопления лучше всего подойдет, можно переходить к непосредственной установке и монтажу системы. Далее подробно рассмотрим процесс создания своими руками систем отопления в домах и квартирах.
