Высокий уровень грунтовых вод приводит к постепенному разрушению бетонного основания и появлению сырости в подвальных помещениях. Монтаж системы водоотвода занимает от 7 до 14 дней в зависимости от площади участка и сложности грунта. Стоимость материалов для стандартного частного дома начинается от 30 000 рублей. Правильный дренаж фундамента своими руками позволяет избежать морозного пучения и значительно продлить срок службы всего здания. Тщательная подготовка и строгое соблюдение технологии гарантируют сухость цоколя на десятилетия.
Предварительный анализ участка
Оценка типа грунта является первым и самым важным этапом. Глинистые почвы и суглинки сильно задерживают влагу, в то время как песок способствует ее быстрому естественному оттоку. Необходимо точно определить уровень подземных вод, чтобы выбрать оптимальную глубину заложения труб. Данная работа требует базовых навыков обращения с земляным инструментом и умения пользоваться нивелиром. Оптимальный период для проведения монтажа — весна или осень, когда почва не слишком твердая и отсутствуют сильные паводки.
Подбор необходимых материалов

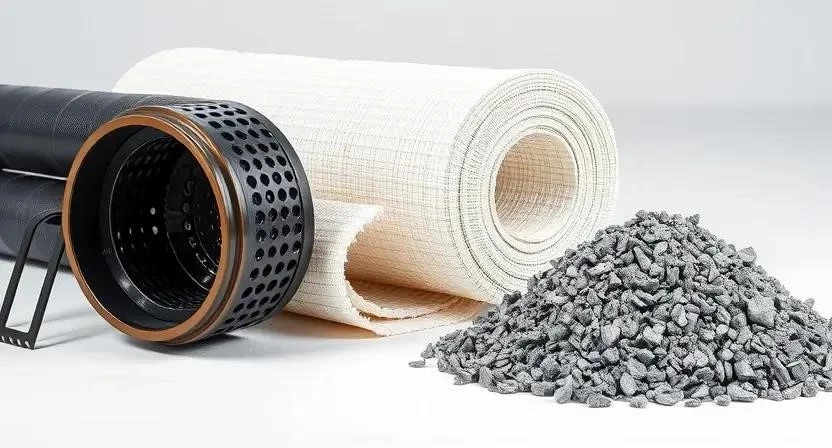

Качественные компоненты определяют долговечность всей системы. Для фильтрации и отвода воды используются следующие позиции:
- Перфорированные трубы из ПНД
- Геотекстиль плотностью 150-200 г/м2
- Гранитный щебень фракции 20-40 мм
- Щебень фракции 5-20 мм
- Крупнозернистая песчаная смесь
- Бетон марки М250 для основания колодцев
- Цемент портландцемент
- Песок строительный для раствора
Расход материалов рассчитывается на погонный метр траншеи. Для обеспечения эффективного фильтрующего слоя требуется слой щебня толщиной 10-20 см с каждой стороны трубы.
| Материал | Расход на 1 п.м. | Примерная цена за ед. | |
|---|---|---|---|
| Труба дренажная (Ø110 мм) | 1 м | 150 руб. | 150 руб. |
| Геотекстиль | 2.5 м2 | 60 руб./м2 | 150 руб. |
| Щебень (20-40) | 0.2 м3 | 2500 руб./м3 | 500 руб. |
| Песок | 0.1 м3 | 1200 руб./м3 | 120 руб. |
| Бетон (для колодцев) | 0.5 м3/кол. | 5000 руб./м3 | 2500 руб./кол. |
Инструментарий для монтажа
Для выполнения земляных и монтажных работ потребуется определенный набор оборудования. Некоторые позиции являются обязательными, другие — желательными для ускорения процесса.
- Лопаты штыковые и совковые (обязательно)
- Нивелир или лазерный уровень (обязательно)
- Рулетка строительная (обязательно)
- Садовый шланг для разметки уклона (обязательно)
- Ручная трамбовка (обязательно)
- Бетономешалка (желательно)
- Тачка для вывоза грунта (желательно)
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Нивелир | Контроль уклона труб | Обязательно | 3000-15000 руб. |
| Трамбовка | Уплотнение песка и щебня | Обязательно | 1500-4000 руб. |
| Лопата | Рытье траншей | Обязательно | 800-1500 руб. |
| Бетономешалка | Приготовление раствора | Желательно | 12000-25000 руб. |
| Рулетка | Замер расстояний | Обязательно | 500-1000 руб. |
Подготовка придомовой территории
Сначала очищается вся зона вокруг здания от строительного мусора и растительности. Срезается дерн, удаляются мелкие кустарники и корни деревьев. Важно заранее составить детальную схему всех подземных коммуникаций, чтобы исключить повреждение кабелей или труб при копке. Для вывоза лишнего грунта организуется специальная зона, расположенная на безопасном расстоянии от края траншеи во избежание обрушения стенок.
Разметка и подготовка основания

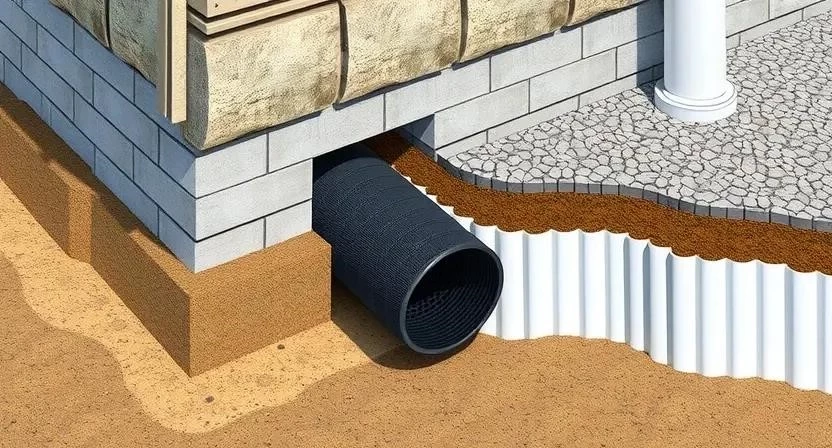

Разметка траншей производится с помощью колышков и прочного шнура. Копка ведется с учетом строгого уклона для обеспечения самотека воды. Дно траншеи тщательно выравнивается, из него удаляются крупные камни и остатки корней. Глубина заложения труб должна быть ниже подошвы фундамента или находиться на одном уровне с ней, чтобы максимально эффективно перехватывать грунтовые воды.
Технология пошагового устройства дренажа
Процесс монтажа разделен на последовательные этапы. При укладке труб на моем объекте с глинистой почвой пришлось увеличить слой щебня на 10 см, чтобы полностью исключить заиливание системы.
- Разметка и копка траншей (2-4 дня). Создание канав вокруг дома с соблюдением проектной глубины.
- Устройство песчаной подушки (1 день). Насыпка слоя песка толщиной 10-15 см с последующим трамбованием.
- Укладка геотекстиля (0.5 дня). Раскатка полотна так, чтобы края выходили на поверхность траншеи.
- Монтаж дренажных труб (1-2 дня). Укладка ПНД труб с соблюдением уклона 2-3 см на метр.

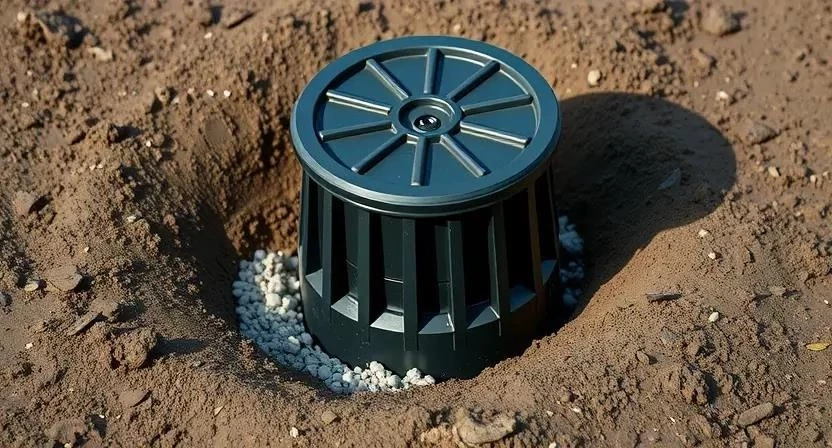

- Установка смотровых колодцев (1 день). Монтаж бетонных или пластиковых емкостей в точках поворота и сбора.
- Засыпка щебнем (1 день). Заполнение пространства вокруг трубы щебнем фракции 20-40.
- Финальная обертка геотекстилем (0.5 дня). Нахлест полотна сверху на щебеночный слой.
- Обратная засыпка грунтом (1 день). Послойное заполнение траншеи землей с трамбовкой.
- Устройство отмостки (2-3 дня). Бетонирование или укладка плитки для отвода дождевой воды.
- Проверка системы (0.5 дня). Пролив труб водой для контроля проходимости и уклонов.
| Этап работ | Время выполнения | Ключевая особенность |
|---|---|---|
| Земляные работы | 3 дня | Соблюдение уклона дна |
| Подготовка основания | 1.5 дня | Тщательное трамбование песка |
| Монтаж труб и колодцев | 2 дня | Герметичность стыков |
| Фильтрация (щебень) | 1 день | Равномерный слой вокруг трубы |
| Завершение и отмостка | 3 дня | Уклон от фундамента |
Технические тонкости и нюансы
Уклон труб должен составлять строго 2-3 см на каждый погонный метр. При бетонировании колодцев важно следить за температурой воздуха — она не должна опускаться ниже +5 градусов Цельсия. Используйте щебень с острыми краями (гранитный), так как он лучше держит форму и не забивает перфорацию труб. Стыки труб герметизируются специальными уплотнителями или обматываются полосками геотекстиля. Один раз я использовал слишком мелкий песок для подушки, и труба немного просела; теперь всегда применяю только крупнозернистый песок с послойным трамбованием.
Типичные ошибки при монтаже
Несоблюдение технологии приводит к быстрому выходу системы из строя. Основными промахами считаются:

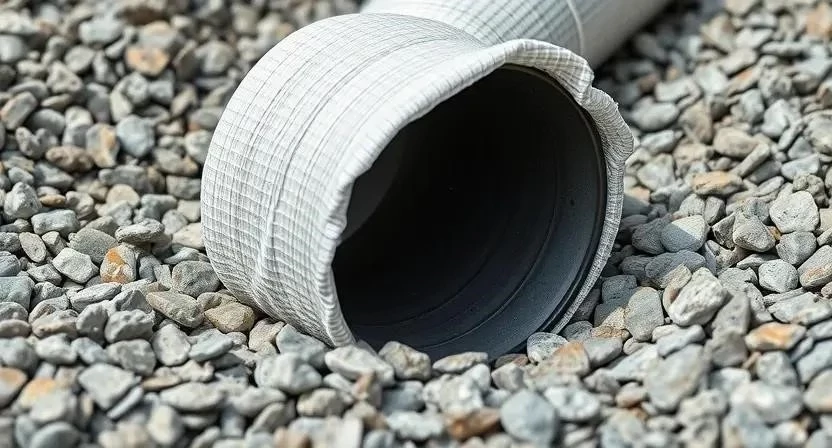

- Игнорирование геотекстиля, что ведет к заиливанию труб частицами грунта.
- Неправильный расчет уклона, из-за чего вода застаивается в системе.
- Слишком мелкое залегание труб, подвергающее их риску промерзания.
- Применение обычных неперфорированных труб вместо специализированных.
- Отказ от установки смотровых колодцев, что делает промывку невозможной.
Отсутствие фильтрующего слоя превращает дренаж в обычную канаву, которая быстро забивается. Неверный уклон превращает систему в резервуар, способствующий капиллярному увлажнению фундамента.
Расчет затрат на устройство системы
Стоимость материалов напрямую зависит от периметра дома и глубины траншей. В моем опыте самостоятельный монтаж позволил сэкономить около 40% от общей сметы за счет отсутствия оплаты услуг бригады.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 45 000 | 45 000 | 0 |
| Работа по копке | 0 | 20 000 | 20 000 |
| Монтаж труб/колодцев | 0 | 15 000 | 15 000 |
| Устройство отмостки | 0 | 10 000 | 10 000 |
| 45 000 | 90 000 | 45 000 |
Эксплуатация и уход за системой
Промывка труб под давлением рекомендуется проводить раз в два года. Смотровые колодцы очищаются от ила и песка вручную с помощью специального оборудования. После сильных паводков обязательно проверяется эффективность отвода воды в водосборный колодец. Срок службы современных ПНД труб и качественного геотекстиля составляет более 50 лет при условии регулярного обслуживания.
Варианты реализации водоотвода
Поверхностный дренаж эффективно справляется с ливневыми водами, но не влияет на уровень грунтовых вод. Приточно-дренажные системы объединяют оба метода для максимальной защиты. Пластиковые колодцы являются отличной альтернативой бетонным благодаря легкости монтажа и высокой герметичности стыков.
Ответы на популярные вопросы
Какова оптимальная глубина заложения? Трубы должны располагаться ниже уровня подошвы фундамента или на уровне её основания.
Что лучше: щебень или песок в качестве фильтра? Щебень является основным фильтрующим слоем, песок используется только для создания выравнивающей подушки.
Нужен ли дренаж на песчаных грунтах? В большинстве случаев песок сам отводит воду, но при высоком уровне грунтовых вод система необходима.
Как часто чистить систему? Ревизия и очистка колодцев проводятся раз в год, полная промывка труб — раз в 2-3 года.
Можно ли использовать ПНД трубы? Да, перфорированные ПНД трубы являются стандартом современного строительства.
Что делать, если вода не уходит? Необходимо провести ревизию колодцев и промыть систему под давлением для удаления ила.
Как совместить дренаж с ливневкой? Рекомендуется разделять эти системы, направляя ливневые воды в отдельный коллектор, чтобы не перегружать дренаж.
