Строительство надежного каркаса кровли начинается с точного проектирования и учета региональных климатических особенностей. Данный процесс считается одним из самых сложных этапов возведения дома, требующим от исполнителя знаний в области геометрии и сопромата. В среднем монтаж занимает от 7 до 14 дней, а стоимость работ существенно зависит от сложности конструкции и выбранных материалов. Правильная стропильная система крыши: виды, расчет и монтаж пошагово позволяют избежать просадки потолка и протечек в будущем. Грамотный подход к планированию гарантирует долговечность всего здания.
Особенности предварительного анализа
Перед началом работ необходимо оценить общую сложность конструкции, исходя из архитектурного проекта. Основное внимание уделяется анализу типов нагрузок, среди которых доминируют снеговая и ветровая. Снеговая нагрузка рассчитывается согласно региональным нормам СНиП, чтобы избежать обрушения под тяжестью зимних осадков. Ветровая нагрузка учитывается при выборе сечения бруса и способов крепления узлов. Весь цикл подготовительных мероприятий и первичного монтажа обычно занимает около двух недель при работе опытной бригады.
Перечень требуемых материалов и комплектующих

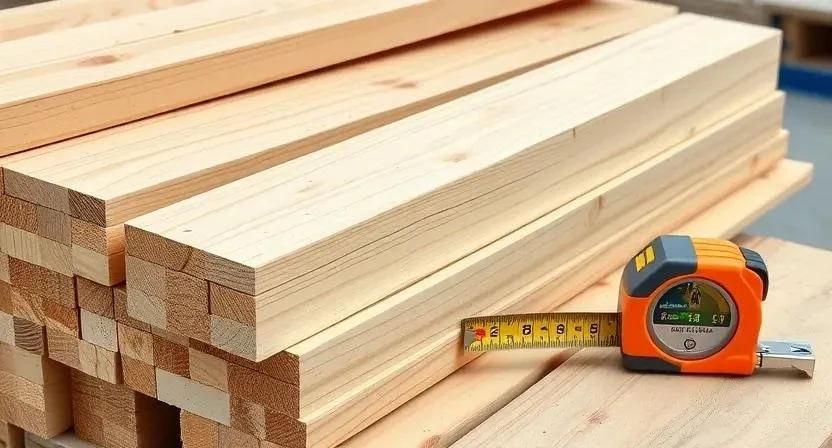

Для создания прочного основания используются качественные пиломатериалы, прошедшие первичную сушку. Основной массив составляют доски и брус хвойных пород, которые должны быть обработаны защитными составами.
- Стропильная доска (основной несущий элемент);
- Брус для мауэрлата (основание системы);
- Доска для обрешетки и контр-обрешетки;
- Огнебиозащитный антисептик глубокого проникновения;
- Металлические уголки усиленные;
- Оцинкованные гвозди разного размера;
- Саморезы по дереву с потайной головкой;
- Болты с шайбами для крепления мауэрлата к стенам.
Выбор сечения древесины напрямую зависит от длины пролета и предполагаемого веса кровельного покрытия.
| Тип нагрузки | Рекомендуемое сечение бруса/доски | Максимальный пролет (м) | Применение |
|---|---|---|---|
| Легкая (профнастил) | 50х150 мм | 3.0 — 4.0 | Стропильные ноги |
| Средняя (мягкая кровля) | 50х200 мм | 4.0 — 5.0 | Стропильные ноги |
| Тяжелая (черепица) | 100х200 мм | 5.0 — 6.0 | Опорные стойки |
| Усиленная | 150х150 мм | 6.0+ | Мауэрлат |
| Вспомогательная | 25х100 мм | 0.6 — 1.0 | Обрешетка |
Инструментарий для проведения работ
Точность подгонки элементов определяет жесткость всей крыши, поэтому набор инструментов должен быть полным. Для разметки и реза используются как ручные, так и электрические устройства.
- Циркулярная пила или электролобзик;
- Строительный уровень (пузырьковый и лазерный);
- Шуруповерт с набором бит;
- Молоток с гвоздодером;
- Рулетка и угольник;
- Строительный карандаш или маркер;
- Аренда строительных лесов для работы на высоте.
Организация основания и проверка геометрии

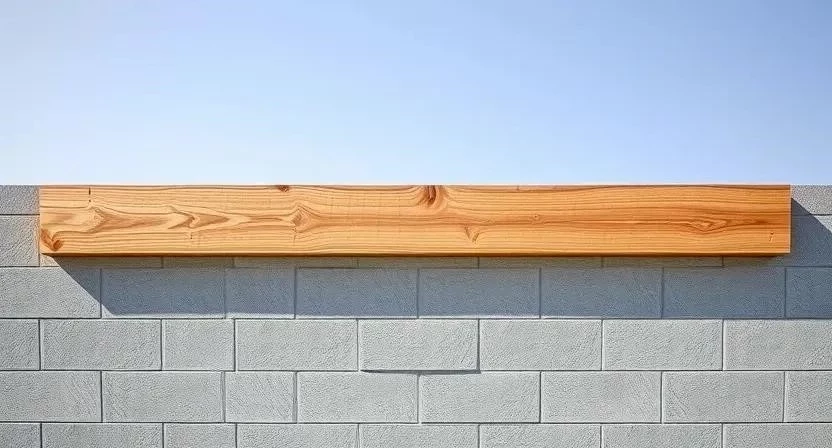

Первым этапом становится обустройство мауэрлата — бруса, который распределяет нагрузку от стропил на стены. Важно тщательно проверить геометрию стен по диагоналям, чтобы избежать перекосов всей конструкции. Прилегающие элементы отделки и стены защищаются от механических повреждений во время монтажа. Мауэрлат фиксируется к фундаменту или стенам с помощью анкерных болтов с определенным шагом.
Подготовка древесины и разметка
Древесина подвергается обязательной обработке огнебиозащитой в два слоя для предотвращения гниения и поражения насекомыми. Перед нанесением состава проверяется влажность дерева; оптимальный показатель составляет 15-20%. После высыхания антисептика выполняется разметка точек опирания стропил на мауэрлате. Расстояние между точками должно строго соответствовать расчетному шагу, чтобы нагрузка распределялась равномерно.
Технология монтажа стропильной системы
Процесс сборки требует строгого соблюдения последовательности действий для обеспечения устойчивости каркаса.
- Выбор типа системы (2-4 часа). Определяется конфигурация: двускатная для простых построек, вальмовая для сложных или ломаная для создания мансарды.
- Расчет углов и длины (4-6 часов). Вычисляется угол наклона, исходя из снеговых норм, и определяются точные размеры каждой стропильной ноги.

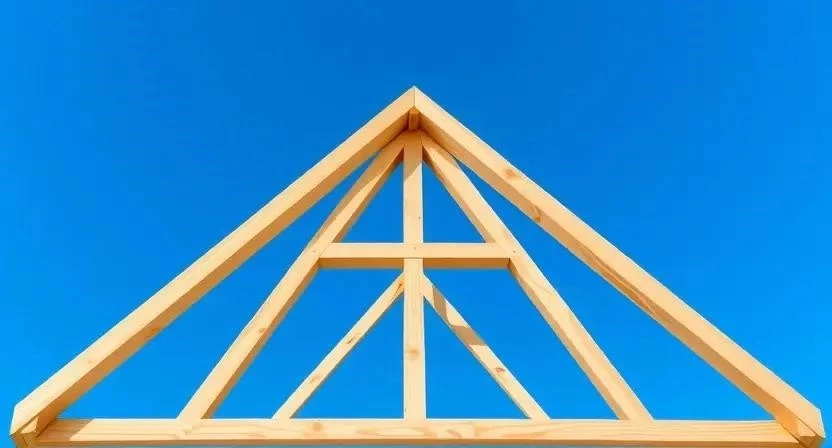

- Создание шаблона (3-5 часов). Изготавливается первая стропильная пара, которая служит эталоном для всех последующих элементов.
- Установка конькового прогона (6-8 часов). Монтируются опорные стойки и устанавливается верхний брус, соединяющий их.
- Монтаж основных ног (12-20 часов). Стропила устанавливаются по шаблону и фиксируются в узлах примыкания.
- Установка затяжек и ригелей (8-12 часов). Горизонтальные элементы монтируются для предотвращения «разъезжания» стен.
- Монтаж диагональных стропил (8-16 часов). Для вальмовых крыш устанавливаются нарожники и диагонали.
- Устройство обрешетки (10-15 часов). Настилаются доски, шаг которых зависит от типа кровельного материала.
- Контроль геометрии (4-6 часов). Проверяется параллельность стропил и общие уровни всей системы.

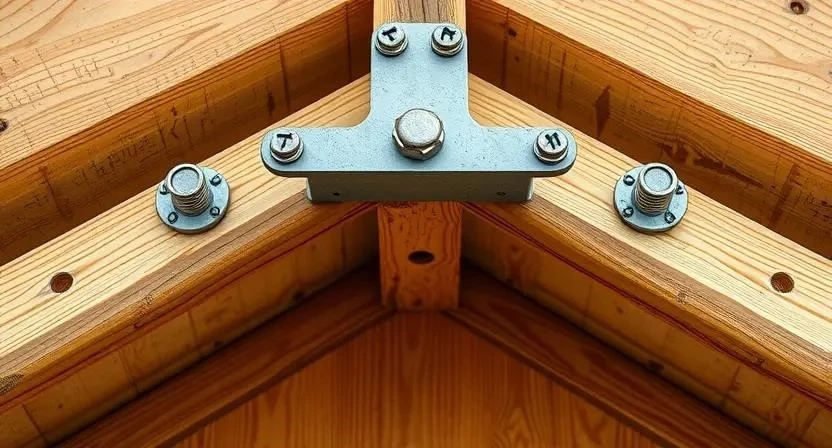

- Финальная фиксация (6-10 часов). Все узлы дополнительно укрепляются металлическими уголками и саморезами.
Из личного опыта: использование одного точного шаблона из фанеры для первой пары стропил позволило мне сократить время подрезки остальных элементов почти на двое суток, исключив ошибки в углах реза.
Соблюдение технологических нюансов при сборке:
- Сборка должна проходить при температуре от +5 до +25 градусов.
- Влажность воздуха не должна превышать 80% при нанесении химии.
- Врезка в мауэрлат выполняется с помощью стамески для максимально плотного прилегания.
- Время полного высыхания антисептика составляет от 24 до 48 часов.
- Соединения выполняются «вполдерева» или с применением усиленных пластин.
- Сначала устанавливаются крайние пары стропил, затем заполняются промежутки.
- Затяжки монтируются строго перпендикулярно стропильным ногам.
Технические особенности и совместимость материалов
Температурные колебания вызывают естественное расширение и сжатие древесины, что необходимо учитывать при зазорах в узлах. Правильная врезка стропил в мауэрлат исключает скольжение конструкции при ветровых нагрузках. Важным аспектом является совместимость пород: не рекомендуется смешивать лиственницу и сосну в одном узле без специального крепежа из-за разной степени усадки.
Из личного опыта: однажды я попытался соединить сухую сосну и свежепиленный брус лиственницы. Через сезон в узлах появились щели в 3-5 мм, что пришлось устранять путем дополнительного усиления металлическими накладками.
Анализ типичных ошибок при строительстве
Наиболее критичной ошибкой считается неправильный расчет шага стропил, что ведет к прогибу обрешетки. Игнорирование снеговых нагрузок в северных регионах часто приводит к деформации конькового прогона. Отсутствие качественного антисептирования вызывает появление грибка уже через 2-3 года эксплуатации. Также часто встречаются ошибки в углах реза, из-за чего стропила прилегают к мауэрлату неплотно, создавая точечное напряжение.
Из личного опыта: на одном из объектов заказчик решил сэкономить и увеличил шаг стропил с 600 мм до 1000 мм. После первой серьезной зимы конёк заметно просел, и пришлось полностью перебирать систему с установкой дополнительных стоек.
Расчет финансовых затрат
Общая стоимость устройства кровли складывается из затрат на пиломатериалы, химию, крепеж и оплату труда.
| Статья расходов | Количество (пример) | Средняя цена за ед. | |
|---|---|---|---|
| Брус 150х150 (мауэрлат) | 12 м | 2500 руб/м | 30 000 |
| Доска 50х150 (стропила) | 45 шт | 800 руб/шт | 36 000 |
| Доска 25х100 (обрешетка) | 80 шт | 300 руб/шт | 24 000 |
| Антисептик (канистра 10л) | 2 шт | 3500 руб/шт | 7 000 |
| Метизы и уголки | Комплект | 10 000 руб | 10 000 |
| Метод реализации | Стоимость материалов | Стоимость работы | Общая сумма | Экономия |
|---|---|---|---|---|
| Своими руками | 81 000 руб | 0 руб | 81 000 руб | 40-60% |
| Бригада мастеров | 81 000 руб | 45 000 руб | 126 000 руб | 0% |
Эксплуатация и уход после монтажа
После завершения сборки каркаса необходимо контролировать естественную усадку дерева в течение первого месяца. Особое внимание уделяется проверке герметичности примыканий стропил к стенам и коньку. Укладку основного кровельного покрытия рекомендуется производить не позднее 30 дней после монтажа стропил, чтобы защитить древесину от прямого воздействия осадков. Регулярный осмотр чердачного пространства позволяет вовремя заметить признаки гниения или деформации.
Сравнение методов создания каркаса
Существуют два основных подхода к созданию основы крыши: традиционный ручной монтаж и использование заводских ферм.
| Критерий | Классические стропила | Заводские фермы | |
|---|---|---|---|
| Скорость монтажа | Низкая | Высокая | Фермы быстрее |
| Стоимость | Доступная | Выше среднего | Стропила дешевле |
| Свободное пространство | Есть чердак | Заполнено перемычками | Стропила удобнее |
| Точность геометрии | Зависит от мастера | Идеальная (заводская) | Фермы надежнее |
| Сложность расчета | Высокая | Минимальная | Фермы проще |
Ответы на часто задаваемые вопросы
Какое сечение доски выбрать для стропил?
Для большинства частных домов оптимальным является сечение 50х150 мм или 50х200 мм. Выбор зависит от длины пролета: чем длиннее стропильная нога, тем больше должна быть ее высота.
Какой угол наклона крыши считается оптимальным?
Для большинства регионов РФ оптимальный угол составляет от 25 до 45 градусов. Это обеспечивает эффективный сход снега и предотвращает затекание воды под покрытие.
Допустим ли шаг стропил более 600 мм?
Увеличение шага до 800-1000 мм возможно только при использовании усиленной обрешетки и легких кровельных материалов. Для тяжелой черепицы стандарт остается 600 мм.
Как лучше крепить стропила к мауэрлату?
Наиболее надежным способом считается сочетание врезки «в полдерева» и фиксации усиленными оцинкованными уголками с использованием саморезов и гвоздей.
