Автоматическая подсветка лестницы своими руками

Автоматизация освещения лестничных маршей является приоритетной задачей при обустройстве многоуровневых жилых пространств, обеспечивая безопасное передвижение в темное время суток. Установка системы требует базовых навыков работы с электротехническим оборудованием и паяльным инструментом, при этом средняя продолжительность монтажного цикла составляет от 8 до 14 часов. Стоимость качественного комплекта оборудования для стандартного пролета начинается от 12 000 рублей, однако самостоятельное выполнение работ позволяет сэкономить значительную часть бюджета, исключив оплату услуг профильного электрика. Правильно подобранная светодиодная лента для лестницы создает равномерный световой поток и гармонично интегрируется в современный интерьер. Реализация проекта начинается с детального планирования трассировки кабелей и выбора места размещения управляющей электроники.

Электромонтажные операции по созданию интеллектуальной подсветки характеризуются средним уровнем сложности и требуют внимательного отношения к деталям. Мастеру необходимо обладать навыками чтения электрических схем и пониманием принципов работы низковольтных сетей с напряжением 12В или 24В. Расчет времени выполнения проекта должен учитывать технологические паузы на высыхание грунтовки или фиксацию клеевых составов. Оптимальным периодом для интеграции системы считается этап черновых отделочных работ, когда существует возможность скрытой прокладки проводов в стенах или под конструкцией ступеней без ущерба для финишного декора.

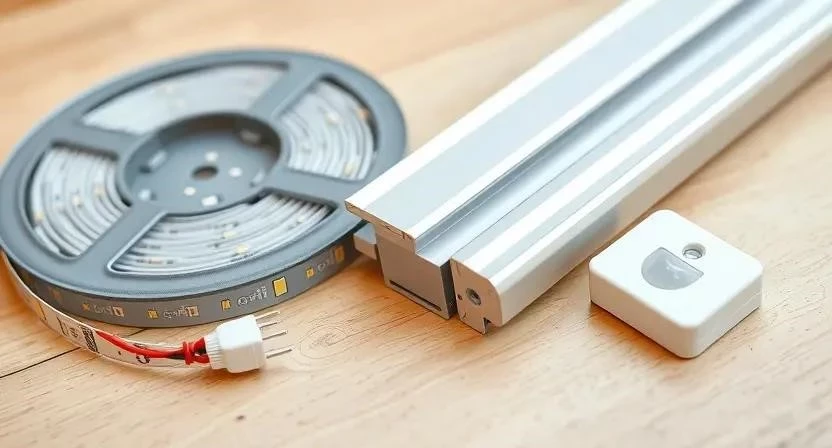

Для успешной реализации светового сценария требуется подготовить полный перечень комплектующих, обеспечивающих надежную работу системы. В основной список входят следующие позиции:

• Светодиодная лента с плотностью диодов не менее 60 шт/м для исключения видимых темных пятен;
• Инфракрасные датчики движения с настраиваемой зоной чувствительности;
• Импульсный блок питания, подобранный с учетом суммарной мощности всех сегментов;
• Алюминиевый профиль, выполняющий роль радиатора для отвода тепла от светодиодов;
• Матовый рассеиватель (экран) для создания мягкого, не слепящего глаза свечения;
• Медный многожильный кабель марки ШВВП или ПВС с сечением от 0.5 мм²;
• Специализированный лестничный контроллер для управления плавным включением;
• Термоусадочные трубки разного диаметра для качественной изоляции паяных соединений;
• Набор коннекторов и распределительных коробок для коммутации линий.

Таблица необходимых материалов для стандартной лестницы (15 ступеней):

Профессиональный результат монтажа возможен только при использовании специализированного инструментария, который обеспечивает точность и надежность соединений. Рекомендуется заранее проверить исправность всех приборов.

Инструменты можно приобрести в личное пользование или взять в аренду, если масштабные ремонтные работы в дальнейшем не планируются. Важно помнить, что качественный стриппер и паяльник значительно сокращают время на подготовку кабельных соединений.

Рабочее пространство должно быть полностью подготовлено к проведению электромонтажных операций. Лестничный пролет освобождается от декоративных элементов, ковровых покрытий и мебели, затрудняющей доступ к ступеням. Поверхность ступеней и подступенков защищается плотной строительной пленкой или листами картона для предотвращения появления царапин от инструментов. Необходимо организовать временное освещение зоны работ и обеспечить наличие доступной розетки для подключения силового оборудования. Весь строительный мусор и пыль должны своевременно удаляться, так как чистота является критическим фактором при работе с клеевыми основами светодиодных лент.

Долговечность крепления световых элементов напрямую зависит от качества подготовки поверхности. Каждая ступень очищается от пыли, следов жира и остатков строительных растворов с применением специализированных обезжиривателей на спиртовой основе. При установке профиля в заранее подготовленные пазы выполняется проверка геометрии углублений и их выравнивание. В случае монтажа на пористые материалы, такие как бетон или необработанное дерево, места прилегания профиля обрабатываются грунтовкой глубокого проникновения. Проверка плоскостности каждой ступени позволяет избежать деформации алюминиевого короба при фиксации.

Технология установки светодиодов на лестницу подразумевает строгое соблюдение последовательности действий для достижения корректной работы автоматики:

1. Выполнение точной разметки мест расположения профилей на каждой ступени и центров установки датчиков движения. (50 мин)
2. Монтаж алюминиевого профиля с использованием саморезов или специализированного герметика в зависимости от типа лестницы. (140 мин)
3. Прокладка индивидуальных кабельных линий от каждой ступени к распределительному щиту или месту установки контроллера. (200 мин)
4. Установка датчиков движения на высоте 20-30 см от уровня пола для корректного обнаружения человека. (70 мин)
5. Нарезка светодиодной ленты строго по линиям реза, указанным производителем, под размер каждой ступени. (40 мин)
6. Обезжиривание внутренней поверхности профиля и вклейка ленты с последующей установкой рассеивателя. (110 мин)
7. Пайка проводов к контактным площадкам ленты с соблюдением полярности и температурного режима. (130 мин)
8. Подключение всех кабелей к клеммам контроллера и соединение системы с блоком питания. (80 мин)



9. Первичная настройка чувствительности сенсоров и установка времени свечения ступеней. (40 мин)
10. Тестирование срабатывания системы при движении с обеих сторон лестничного марша. (50 мин)
11. Скрытая укладка проводов в штробы или декоративные кабель-каналы с последующей герметизацией. (160 мин)
12. Проведение финальной проверки всей электрической цепи под максимальной нагрузкой в течение 30 минут. (30 мин)

Пример из личного опыта: Во время монтажа на металлическую лестницу я столкнулся с проблемой наводок на датчики движения. Решением стало использование экранированного провода для сигнальных линий датчиков, что полностью устранило ложные срабатывания системы при включении других электроприборов в доме.

Таблица пошагового плана реализации:

В процессе выполнения работ необходимо учитывать важные нюансы, влияющие на безопасность и стабильность освещения. Пайка должна осуществляться быстро, чтобы не допустить отслоения токопроводящих дорожек от перегрева. Расчет мощности блока питания производится путем суммирования потребления всех отрезков ленты с обязательным добавлением запаса в 20%, что предотвращает работу оборудования на пределе возможностей. Если планируется подсветка уличной лестницы, выбирается лента с классом влагозащиты IP65 или IP67, а все соединения помещаются в герметичные коробки. Важно следить за тем, чтобы напряжение ленты (12В или 24В) строго соответствовало выходному напряжению блока питания и контроллера.

Анализ выполненных проектов позволяет выделить частые ошибки новичков, которых следует избегать:

1. Использование блока питания без запаса мощности, что ведет к его быстрому выходу из строя из-за перегрева.
2. Монтаж ленты без алюминиевого профиля, вызывающий деградацию светодиодов от избыточного тепла.
3. Недостаточная зачистка проводов перед пайкой, становящаяся причиной мерцания света.
4. Размещение датчиков в зонах, перекрываемых дверями или элементами декора.
5. Применение слишком длинных линий тонкого провода, вызывающих падение напряжения на дальних ступенях.

Пример из личного опыта: При первом монтаже я не учел угол обзора датчика и установил его слишком глубоко под ступень. В итоге система срабатывала только тогда, когда человек уже прошел половину пути. Пришлось переносить датчик на край подступенка, что потребовало дополнительных работ по отделке.

Финансовая составляющая проекта зависит от выбранного способа реализации. Самостоятельный монтаж позволяет существенно сократить расходы.

После завершения всех работ система требует минимального периодического обслуживания. Рассеиватели профиля следует очищать от пыли влажной мягкой тканью без использования абразивных моющих средств. Раз в год рекомендуется проверять надежность контактов в распределительных коробках и осматривать блок питания на предмет отсутствия посторонних шумов или перегрева. Средний срок службы светодиодов составляет около 50 000 часов, что при автоматическом включении обеспечивает десятилетия бесперебойной работы. При эксплуатации важно избегать механических ударов по профилю и попадания агрессивных химических веществ на пластиковые экраны.

Существуют альтернативные способы организации освещения, которые могут подойти для специфических условий эксплуатации:

• Применение беспроводных систем управления на базе протоколов Zigbee или Wi-Fi;
• Установка проходных кнопочных выключателей вместо автоматических датчиков;
• Использование готовых точечных световых модулей, встраиваемых в боковые стенки;
• Интеграция RGB-контроллеров для возможности смены цвета подсветки под интерьер;
• Режим «ночного дежурства» с минимальной яркостью крайних ступеней;
• Управление системой через датчики давления, размещенные под ковролином;
• Применение светонакопительных лент в качестве аварийного дублирующего контура.

Пример из личного опыта: В одном из проектов заказчик попросил добавить возможность принудительного включения всей лестницы со смартфона. Я интегрировал в схему Wi-Fi реле, включенное параллельно контроллеру, что позволило совместить автоматику с ручным управлением через приложение.

Часто задаваемые вопросы

Какой датчик лучше: ИК или микроволновой?
Инфракрасные датчики более предпочтительны для лестниц, так как они работают в зоне прямой видимости и не срабатывают на движение за тонкими перегородками или в соседних комнатах.

Можно ли использовать ленту без профиля?
Это не рекомендуется, так как профиль обеспечивает необходимый теплоотвод. Без него светодиоды перегреваются и теряют яркость уже через несколько месяцев эксплуатации.

Какой блок питания выбрать для 10 ступеней?
Если каждая ступень потребляет 6 Вт, общая мощность составит 60 Вт. С учетом запаса 20%, необходим блок мощностью минимум 75-80 Вт.

Как сделать плавное включение ступеней по очереди?
Для этого требуется специальный лестничный контроллер с поддержкой функции «бегущая волна», к которому каждая ступень подключается отдельным проводом.

Что делать, если одна ступень не горит?
Необходимо проверить мультиметром напряжение на выходе контроллера и на контактах самой ленты. Чаще всего причиной является обрыв провода или плохая пайка.

Нужен ли отдельный автомат в щитке?
Для удобства обслуживания и повышения безопасности рекомендуется выделить подсветку лестницы на отдельный автоматический выключатель номиналом 6А или 10А.

Как скрыть провода в бетонной лестнице?
Провода укладываются в штробы, проделанные в подступенках или боковой стене, и закрываются штукатуркой перед финишной покраской или облицовкой плиткой.

Можно ли менять цвет подсветки?
Да, при использовании RGB-ленты и соответствующего контроллера можно настраивать любой цвет и оттенок свечения с помощью пульта или мобильного телефона.
