Фаза и ноль в электрике в чем разница и способы определения

Электромонтаж в квартире начинается с понимания базовых принципов работы сети, где ключевую роль играет фаза и ноль в электрике: в чем разница — это первый вопрос, который встает перед домашним мастером. Самостоятельная проверка проводов занимает около 30–40 минут, а стоимость минимального набора оборудования составляет всего 200–500 рублей. Понимание того, как распределяется напряжение, позволяет избежать короткого замыкания и выхода дорогостоящей техники из строя. Разобраться в назначении проводников под силу каждому, если соблюдать строгую последовательность действий и правила электробезопасности.

Основы переменного тока и техника безопасности

В бытовой электросети используется переменный ток с частотой 50 Гц, где фаза является проводником, несущим потенциал, а ноль служит для возврата тока к источнику. Работа с электричеством сопряжена с риском поражения током, поэтому любые манипуляции проводятся только после обесточивания линии. На изучение теории и проведение первичных тестов уходит не более часа. Электробезопасность требует использования инструмента с диэлектрическими рукоятками и проверки отсутствия напряжения перед касанием оголенных жил. Разрыв цепи должен происходить именно на фазном проводе, чтобы оборудование не оставалось под потенциалом даже в выключенном состоянии.

1. Всегда проверяйте исправность индикаторной отвертки на заведомо работающей розетке перед началом измерений.
2. Используйте только одну руку при замерах под напряжением, чтобы исключить прохождение тока через область сердца.
3. Запрещается касаться заземленных предметов, таких как батареи отопления или водопроводные трубы, во время работы.
4. Надевайте обувь на плотной резиновой подошве для создания дополнительного изоляционного слоя.
5. Обеспечьте качественное освещение рабочей зоны с помощью налобного или переносного фонаря.
6. Никогда не полагайтесь исключительно на цвет изоляции провода без подтверждения приборами.
7. При возникновении малейших сомнений в правильности действий немедленно прекратите работу и отключите питание.

Комплектация материалов для маркировки и изоляции

Для качественной идентификации и последующего безопасного подключения потребуются расходные материалы, обеспечивающие надежную изоляцию и долговечность соединений. Использование цветных кембриков позволяет привести проводку в соответствие с государственными стандартами, что значительно упростит ремонт в будущем. Важно выбирать материалы, устойчивые к нагреву и обладающие высокими диэлектрическими свойствами. Маркировка должна наноситься на концы кабеля в распределительных коробках и подрозетниках сразу после определения назначения каждой жилы.

• Синяя изолента для четкого обозначения нулевого рабочего проводника.
• Красная, коричневая или черная изолента для маркировки фазных жил.
• Желто-зеленая лента или трубка для обозначения защитного заземления.
• Набор термоусадочных трубок разного диаметра для герметизации соединений.
• Самозажимные клеммники для быстрого и надежного соединения медных проводов.
• Винтовые соединители для работы в распределительных щитках.
• Спиртовой маркер для нанесения поясняющих надписей на бирки.
• Специальный очиститель контактов для удаления окислов с меди и алюминия.

Таблица материалов для электромонтажных работ

Инструментарий для диагностики электросети

Правильный подбор диагностических приборов гарантирует точность определения проводников и исключает случайные ошибки. Индикаторная отвертка является базовым инструментом, который должен быть в арсенале каждого владельца квартиры. Для более глубокой диагностики, например, для отличия «чистого» нуля от заземления, потребуется цифровой мультиметр. Весь инструмент должен иметь целостную изоляцию без трещин и сколов. Приобрести данные приборы можно в любом строительном гипермаркете или взять в аренду в специализированных сервисах, хотя для домашнего использования выгоднее иметь собственные экземпляры.

• Индикаторная отвертка со светодиодной или неоновой индикацией.

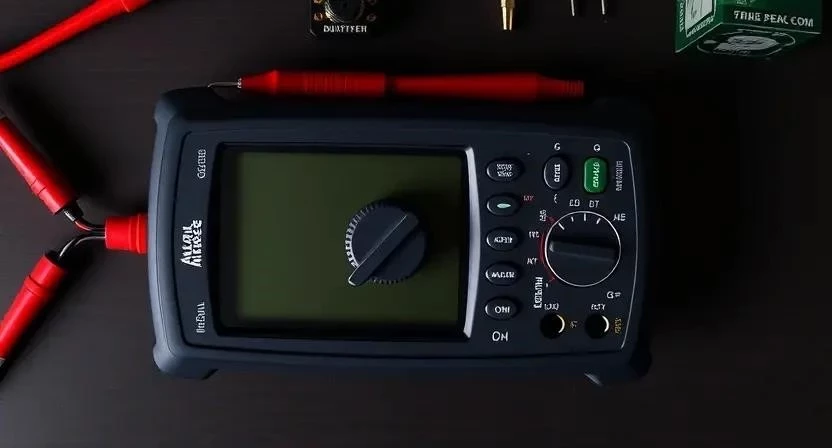

• Цифровой мультиметр с возможностью измерения переменного напряжения до 750В.
• Пассатижи с диэлектрическими рукоятками (до 1000В).
• Стриппер для аккуратного снятия изоляции без повреждения токоведущей жилы.
• Бокорезы для обрезки излишков провода.
• Набор отверток с изолированным стержнем.
• Бесконтактный детектор напряжения для поиска скрытой проводки.

Таблица необходимых инструментов

Подготовка рабочего пространства и освещения

Перед началом любых манипуляций с проводкой необходимо обеспечить беспрепятственный доступ к электрощитку и конкретным точкам подключения. Основным условием является полное отключение автоматического выключателя, отвечающего за нужную группу потребителей. Поскольку при этом освещение в комнате также будет отключено, следует заранее подготовить автономный источник света. Важно убедиться, что в зоне работ нет влаги на полу или стенах, так как вода является отличным проводником. Проверка отсутствия напряжения в розетке с помощью заведомо исправного прибора — обязательный этап, предшествующий вскрытию механизмов.

Демонтаж и очистка контактных групп

Работа с электропроводкой требует аккуратного демонтажа декоративных элементов, чтобы не повредить отделку стен. Сначала снимаются внешние рамки и лицевые панели розеток или выключателей. После этого механизм осторожно извлекается из подрозетника, чтобы обеспечить доступ к проводам. Крайне важно тщательно очистить контакты от строительной пыли, остатков штукатурки или окислов, которые могут значительно искажать показания измерительных приборов. Если жилы в распределительной коробке перепутаны или имеют старую, потрескавшуюся изоляцию, их следует аккуратно развести в стороны, полностью исключая случайное соприкосновение. Чистота контактных площадок напрямую влияет на точность поиска разницы между фазой и нулем.

Технология поиска и идентификации проводников

Процесс идентификации требует предельной внимательности и строгого соблюдения установленного порядка действий для обеспечения безопасности мастера.

1. Полное обесточивание линии (5 мин): Переведите соответствующий автомат в электрощитке в положение «выкл».
2. Визуальный осмотр (3 мин): Изучите цвета изоляции. Согласно стандартам, фаза обычно коричневая, а ноль — синий.
3. Подготовка жил (10 мин): Зачистите концы проводов на 10–12 мм и разведите их максимально далеко друг от друга.
4. Подача напряжения (2 мин): Кратковременно включите автомат в щитке для проведения необходимых замеров.
5. Поиск фазы индикатором (5 мин): Поочередно коснитесь жалом отвертки каждого провода; на фазном проводе лампа ярко загорится.
6. Замер мультиметром (7 мин): Установите режим AC 600V. Замерьте потенциал между найденной фазой и вторым проводом (должно быть ~230В).
7. Проверка относительно земли (5 мин): Замерьте напряжение между фазой и заземляющим контактом (желто-зеленый провод).
8. Маркировка найденных проводов (10 мин): Снова обесточьте сеть и наденьте на фазу красную термоусадку, а на ноль — синюю.
9. Проверка нуля на целостность (5 мин): В режиме прозвонки убедитесь, что нулевой провод имеет контакт с нулевой шиной в щитке.

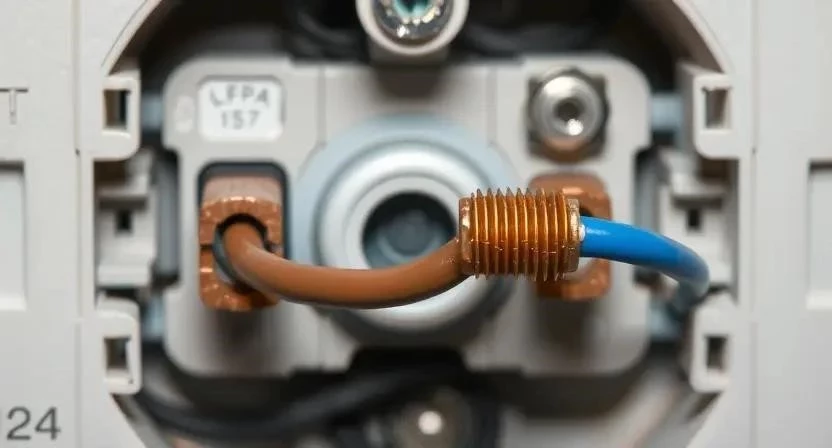

10. Правильное подключение нагрузки (10 мин): Подсоедините провода к клеммам розетки, соблюдая распиновку (фаза обычно справа).
11. Финальная проверка (5 мин): После сборки и включения питания проверьте розетку тестером под нагрузкой.

Личный опыт: Однажды при ремонте в старом фонде я обнаружил, что все провода в коробке были покрыты слоем сажи и имели одинаковый черный цвет. Только после тщательной очистки спиртом и использования мультиметра удалось выяснить, что фаза была пущена по проводу, который визуально казался «землей» из-за случайного мазка краски.

Личный опыт: При монтаже розеток на кухне я пренебрег немедленной маркировкой. В результате, когда провода были уложены в глубокий подрозетник, они перепутались, и мне пришлось трижды включать и выключать автомат, чтобы заново идентифицировать фазу индикаторной отверткой.

Личный опыт: Использование дешевой индикаторной отвертки без батарейки чуть не привело к ошибке — она тускло светилась на обоих проводах из-за наводок от соседней линии. Проблему решил только качественный мультиметр, который показал четкие 230 вольт на одной паре и 0 вольт на другой.

Важные нюансы и цветовые стандарты

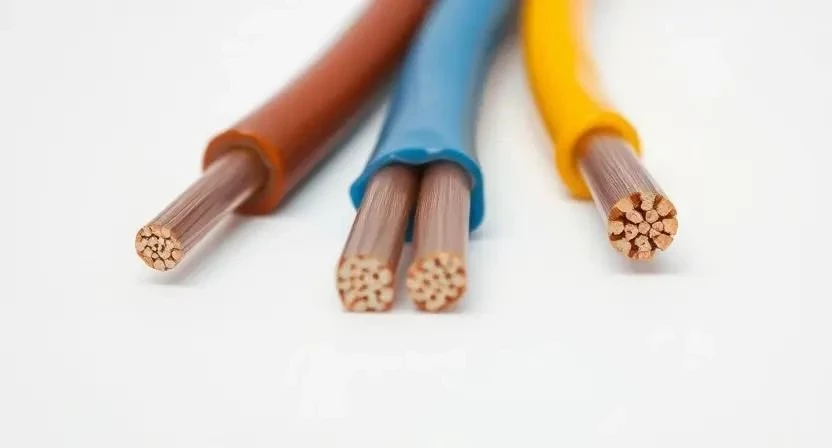

Современные стандарты ГОСТ Р 50462 четко регламентируют цветовое обозначение жил в кабеле. Фазный проводник (L) чаще всего бывает коричневым, черным или серым. Нулевой рабочий проводник (N) по правилам всегда окрашивается в синий или голубой цвет. Защитное заземление (PE) имеет характерную желто-зеленую полосатую окраску. В старых домах с алюминиевой проводкой маркировка часто отсутствует, а изоляция может быть одинакового серого цвета. Наличие заземляющего контура значительно упрощает задачу: напряжение между фазой и землей будет равно сетевому, а между нулем и землей оно должно отсутствовать или быть минимальным (не более пары вольт).

Таблица цветовой маркировки по стандартам

Распространенные ошибки начинающих мастеров

Самая опасная ошибка — начало работ без предварительной проверки отсутствия напряжения индикатором непосредственно на месте контакта. Новички часто путают нулевой провод с заземляющим, что приводит к ложному срабатыванию устройств защитного отключения (УЗО) при включении любого прибора. Последствия таких ошибок могут варьироваться от выбитых автоматов до поражения электрическим током при касании корпуса бытовой техники.

1. Использование неисправного инструмента или приборов с севшими элементами питания.
2. Отсутствие маркировки проводов сразу после их идентификации приборами.
3. Прямое скручивание медных и алюминиевых жил, что ведет к быстрому окислению и пожару.
4. Игнорирование проверки отсутствия напряжения на нулевом проводе (на нем может быть потенциал).
5. Недостаточная затяжка винтовых клемм, вызывающая нагрев и оплавление изоляции.
6. Снятие слишком длинного участка изоляции, оставляющее оголенные участки под напряжением.
7. Работа в условиях повышенной влажности или мокрыми руками.
8. Подключение фазного провода на шину заземления в распределительном щитке.

Расчет стоимости и экономическая эффективность

Самостоятельное определение фазы и нуля позволяет существенно сэкономить на вызове квалифицированного специалиста, особенно если объем работ ограничивается одной-двумя розетками. Стоимость базового набора инструментов окупается уже после первого самостоятельного монтажа. При этом вы получаете уверенность в качестве выполненных соединений и правильности маркировки, что критически важно для дальнейшей эксплуатации электросети.

Таблица сравнения стоимости работ

Контроль и уход после завершения работ

После сборки механизмов и включения питания необходимо провести контрольную проверку надежности всех соединений. Рекомендуется включить в сеть мощный электроприбор, например, электрический чайник или обогреватель, на 15–20 минут. По истечении этого времени следует проверить температуру лицевой панели розетки — она должна оставаться комнатной температуры. Винтовые соединения в распределительных коробках требуют повторной протяжки через месяц активной эксплуатации, так как металл обладает свойством текучести. Срок службы качественного соединения на пружинных клеммниках составляет до 25 лет при соблюдении номинальных нагрузок.

Альтернативные варианты и профессиональные решения

Если самостоятельный поиск проводников вызывает серьезные затруднения или проводка находится в аварийном состоянии, стоит рассмотреть профессиональный электромонтаж. Специалисты используют дорогостоящие трассоискатели и анализаторы сети, которые позволяют найти обрыв или фазу без вскрытия стен. Для повышения уровня безопасности в квартире обязательна установка УЗО или дифференциальных автоматических выключателей. Эти приборы мгновенно разрывают цепь при возникновении утечки тока на землю, что надежно защищает человека от удара током даже при случайном касании фазного провода.

Часто задаваемые вопросы (FAQ)

Можно ли трогать нулевой провод?
В идеально исправной сети ноль считается безопасным, однако при обрыве нейтрали или перекосе фаз на нем может появиться опасное напряжение. Поэтому касаться любых оголенных жил голыми руками категорически запрещено.

Почему индикатор не горит на фазе?
Это может происходить из-за неисправности самого индикатора, отсутствия контакта пальца с сенсорной площадкой на торце отвертки или при полном обрыве фазного провода где-то на линии до розетки.

Что будет, если поменять фазу и ноль местами в розетке?
Для большинства бытовых приборов, таких как телевизор или зарядка телефона, это не имеет значения. Однако для фазозависимых устройств (например, некоторых газовых котлов) это приведет к ошибке в работе и блокировке системы.

Чем отличается ноль от земли?
Ноль — это рабочий проводник, по которому ток возвращается к источнику в нормальном режиме. Земля — это защитный проводник, по которому ток течет только в аварийных ситуациях, например, при пробое изоляции на корпус.

Как определить фазу без приборов?
Безопасных способов идентификации без использования специальных приборов не существует. Применение самодельных «контролек» из лампочек опасно и может привести к взрыву колбы или поражению током.

Почему в разных розетках фаза может быть разной?
В многоквартирные дома заходит три фазы, которые распределяются по разным квартирам и группам внутри одной квартиры для балансировки нагрузки на общую электросеть.

Безопасен ли мультиметр для новичка?
Да, прибор абсолютно безопасен, если строго соблюдать режим измерения переменного напряжения (ACV) и не касаться металлических частей щупов во время проведения замера в розетке под напряжением.
