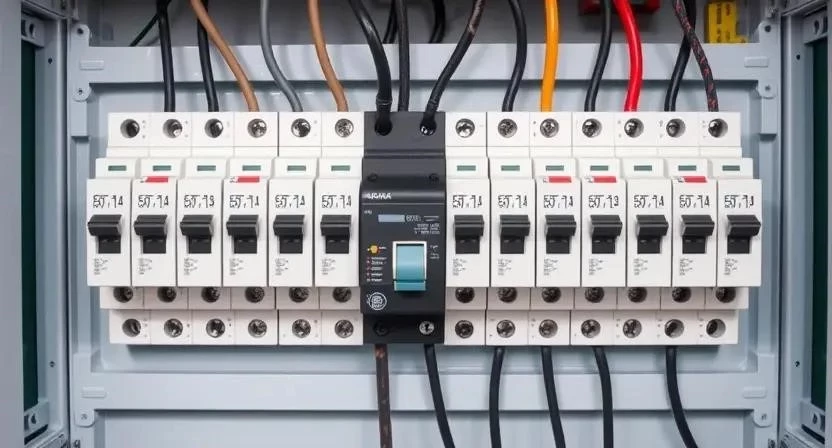

Автоматический выключатель устройство и принцип работы

Обеспечение безопасности электропроводки в жилых и промышленных помещениях невозможно без использования специальных защитных аппаратов. Монтаж одного модуля в распределительный щит занимает около 15–20 минут, однако подбор правильного номинала требует точных расчетов суммарной нагрузки. Стоимость качественного устройства начинается от 200 рублей, что является минимальной платой за сохранность имущества от пожара. Основной принцип работы автоматического выключателя заключается в своевременном разрыве цепи при возникновении аварийных режимов. Понимание того, как работает автоматический выключатель: устройство и принцип защиты, позволяет избежать критических ошибок при проектировании домашней электросети.

Автоматический выключатель предназначен для защиты кабельных линий от термического разрушения и предотвращения возгораний. Основной принцип защиты электрической цепи строится на постоянном мониторинге проходящего тока. В отличие от устаревших плавких предохранителей, которые требовали замены после каждого срабатывания, современный автомат является многоразовым устройством. Он заменил «пробки» благодаря высокой скорости реакции и возможности быстрого восстановления питания простым нажатием рычага. Главная задача прибора — обесточить линию до того, как изоляция провода начнет плавиться под воздействием сверхтоков.

Технические параметры определяют эффективность работы защитного модуля в конкретных условиях эксплуатации. Ключевыми показателями являются номинальный ток, отключающая способность и время-токовая характеристика срабатывания. Напряжение устройства должно соответствовать параметрам сети, а степень защиты IP указывает на возможность установки в помещениях с повышенной влажностью. Характеристики B, C и D определяют порог срабатывания электромагнитного расцепителя, что критично для цепей с различными пусковыми токами.

Таблица 1. Основные технические параметры автоматических выключателей

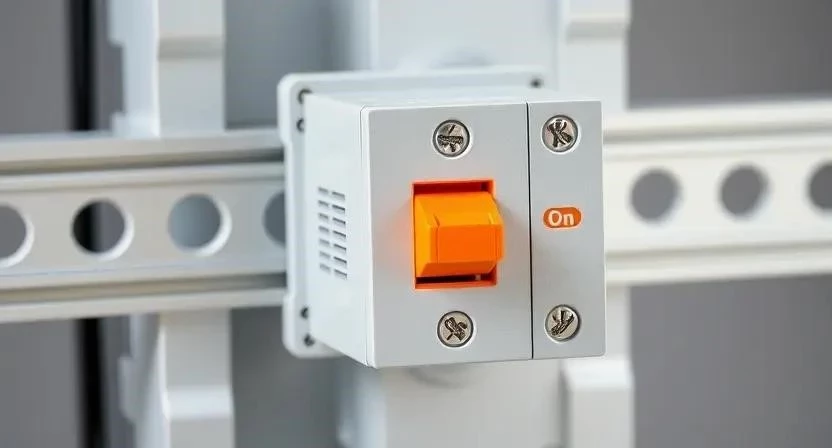

Внутреннее наполнение и внешние элементы устройства обеспечивают надежную фиксацию и управление. Внешний корпус изготавливается из негорючего полиамида, способного выдерживать высокие температуры. Сверху и снизу расположены клеммные зажимы для подключения проводов, а на тыльной стороне находится защелка для крепления на DIN-рейку. Управление осуществляется с помощью пластикового рычага, который имеет четкую индикацию положения «Вкл/Выкл».

Для качественного монтажа и обслуживания потребуются следующие инструменты и материалы:

• Диэлектрическая отвертка с прямым или крестообразным шлицем;
• Инструмент для снятия изоляции (стриппер);
• Мультиметр или индикаторная отвертка для проверки напряжения;
• Гребенчатая шина для соединения группы автоматов;
• Наконечники НШВИ для многожильного кабеля;
• Маркеры для подписи линий в щитке;
• Фонарик для работы в условиях ограниченной освещенности;
• Сам автоматический выключатель подходящего номинала.

Разбирая детально схему работы автомата, следует выделить два типа защиты: тепловую и электромагнитную. Тепловой расцепитель представляет собой биметаллическую пластину, которая изгибается при нагреве током, превышающим номинал, и воздействует на механизм размыкания. Это защита от перегрузки, когда в сеть включено слишком много приборов. Электромагнитный расцепитель — это соленоид с подвижным сердечником, который мгновенно выталкивается при возникновении тока короткого замыкания (КЗ). Важным элементом является дугогасительная камера, которая разбивает и гасит электрическую дугу, возникающую в момент разрыва контактов под нагрузкой.

Процесс срабатывания и монтажа можно представить в виде последовательных этапов:

1. Отключение общего питания в распределительном щите (5 минут);
2. Установка автомата на DIN-рейку до характерного щелчка (1 минута);
3. Зачистка изоляции фазного провода на 10–12 мм (2 минуты);
4. Опрессовка жилы наконечником, если кабель многопроволочный (2 минуты);
5. Заведение провода в верхнюю клемму (ввод питания) (1 минута);
6. Фиксация отходящей линии в нижней клемме (1 минута);
7. Протяжка винтовых зажимов с необходимым усилием (2 минуты);



8. Проверка надежности фиксации кабеля путем легкого подергивания (1 минута);
9. Включение питания и замер напряжения на выходе (2 минуты);
10. Тестирование работы линии под нагрузкой (10 минут).

Сфера использования автоматических выключателей охватывает как бытовые сети, так и промышленное оборудование. В квартирах чаще всего применяются модульные устройства на 16А и 25А для защиты розеточных групп и освещения. В распределительных щитах предприятий устанавливаются мощные аппараты, рассчитанные на токи в сотни ампер, часто с возможностью регулировки уставок расцепителей. Существуют строгие ограничения по мощности: нельзя ставить автомат номиналом выше, чем позволяет сечение кабеля, иначе проводка сгорит раньше, чем сработает защита.

Виды автоматических выключателей классифицируются по количеству полюсов и время-токовым характеристикам:

• Однополюсные — для защиты одной фазы в бытовых сетях;
• Двухполюсные — для одновременного разрыва фазы и нуля;
• Трехполюсные — для подключения трехфазных двигателей;
• Четырехполюсные — для сложных систем с глухозаземленной нейтралью;
• Тип B — для сетей с активной нагрузкой (нагреватели, лампы);
• Тип C — универсальный вариант для дома и офиса;
• Тип D — для цепей с высокими пусковыми токами (трансформаторы, станки);
• Селективные — для обеспечения очередности срабатывания в каскадных схемах.

Эксплуатация современных модульных устройств отличается максимальным удобством. Благодаря унифицированным размерам, монтаж на DIN-рейку происходит мгновенно. После срабатывания защиты не нужно искать запасные части — достаточно устранить причину аварии и вернуть рычаг в верхнее положение. Многие модели оснащены окошком индикации состояния контактов: зеленый цвет гарантирует безопасный разрыв цепи, даже если рычаг заклинило.

Пример из опыта 1: При замене проводки на кухне заказчик настаивал на установке автомата 32А на обычные розетки, чтобы «точно не выбивало» при включении чайника и духовки. Мне пришлось наглядно демонстрировать таблицу сечений кабеля, объясняя, что провод 2.5 мм² начнет плавиться уже при 27А, а автомат на 32А этого даже не заметит. В итоге поставили положенные 16А, разделив нагрузку на две линии.

Рассматривая преимущества и недостатки, важно понимать, что идеальных устройств не существует. К плюсам относятся скорость реакции, компактность, возможность многократного использования и надежность фиксации проводников. Среди минусов можно выделить естественный износ механических частей при частых срабатываниях под нагрузкой и необходимость строгого подбора номинала под сечение кабеля, так как ошибка в выборе делает защиту бесполезной.

Таблица 2. Сравнение автоматического выключателя с аналогами

Рынок электротехники предлагает устройства в разных ценовых сегментах. Бюджетный сектор представлен марками типа IEK или EKF, которые подходят для временных решений или простых дачных построек. Средний и премиум сегменты (Schneider Electric, ABB, Legrand) отличаются более качественными материалами, точностью калибровки расцепителей и долговечностью. Покупать оборудование рекомендуется только в сертифицированных магазинах, чтобы избежать подделок, которые могут не сработать в критический момент.

Таблица 3. Примерный расчет стоимости защиты одной линии

Профессиональные электрики в своих отзывах отмечают, что надежность бренда напрямую коррелирует со стабильностью характеристик. У дешевых моделей часто наблюдается разброс по току срабатывания теплового расцепителя, что приводит либо к ложным отключениям, либо к перегреву кабеля. Специалисты советуют не экономить на вводных автоматах, так как они являются последним рубежом защиты всего дома.

Пример из опыта 2: На одном объекте обнаружил автомат известного бренда, который не отключался при КЗ. Вскрытие показало, что это была грубая подделка: внутри отсутствовала дугогасительная камера, а электромагнитный расцепитель был заменен простой перемычкой. С тех пор я всегда проверяю вес устройства — оригинал всегда ощутимо тяжелее из-за медных элементов и камеры.

Часто возникающие вопросы помогают лучше разобраться в нюансах эксплуатации:

1. Почему выбивает автомат? Основные причины — перегрузка линии или короткое замыкание в приборе.
2. Как выбрать номинал? Строго по сечению кабеля: 1.5 мм² — 10А, 2.5 мм² — 16А.
3. Можно ли ставить автомат большего тока? Нет, это приведет к пожару, так как кабель сгорит раньше автомата.
4. Чем отличается автомат от УЗО? Автомат защищает провода, УЗО — человека от тока утечки.
5. Что такое характеристика C? Это стандарт для дома, срабатывает при токе в 5-10 раз выше номинала.
6. Нужно ли подтягивать клеммы? Да, рекомендуется делать это раз в год, особенно на алюминиевых жилах.

При самостоятельном подборе и монтаже новички часто совершают фатальные ошибки, которые нивелируют всю защиту. Важно помнить о мерах безопасности: любые работы в щитке проводятся только при снятом напряжении и использовании изолированного инструмента.

Основные ошибки при работе с автоматическими выключателями:

• Зачистка кабеля на слишком большую длину, оставляющая оголенные участки;
• Подключение проводов разного сечения в одну клемму;
• Использование автомата 25А на стандартные бытовые розетки;
• Монтаж устройства «вверх ногами» (ввод питания должен быть сверху);
• Игнорирование использования наконечников для гибких многожильных проводов.

Пример из опыта 3: Часто вижу, как люди покупают автомат по мощности прибора. Например, для проточного водонагревателя 7 кВт ставят автомат 40А на старый кабель 2.5 мм². В такой ситуации автомат «держит» нагрузку, а кабель внутри стены превращается в нагревательный элемент. Правильный подход — сначала проложить кабель нужного сечения (6 мм²), а уже под него выбирать защиту.

Таблица 4. Подбор номинала автомата в зависимости от сечения медного кабеля
