Планирование электропроводки в новой квартире представляет собой сложный технический процесс, требующий точности и соблюдения норм безопасности. Средняя стоимость материалов и работ варьируется в зависимости от площади, а временные затраты составляют от 7 до 21 дня. Правильный ответ на вопрос, как спланировать электропроводку в квартире: правила и схема монтажа, позволяет избежать переделок при чистовой отделке. Грамотный проект гарантирует стабильную работу всех электроприборов и долговечность сети.
Оценка сложности и подготовки
Выполнение электромонтажных работ требует базовых знаний электрики и умения читать схемы. Сложность задачи оценивается как высокая, так как любая ошибка может привести к короткому замыканию. Процесс лучше всего начинать сразу после демонтажа старых перегородок или получения ключей от новостройки, до начала выравнивания стен. Общее время реализации проекта зависит от количества точек освещения и розеток.

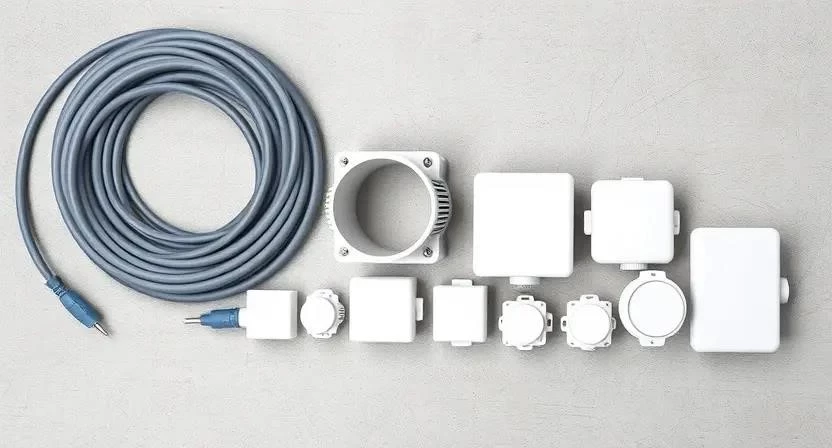

Перечень требуемых материалов
Для качественного монтажа подбираются компоненты с соответствующими сертификатами безопасности. Основной упор делается на огнестойкость и сечение проводника.
- Кабель ВВГнг (сечение 2.5 мм² для розеток, 1.5 мм² для освещения)
- Гофрированная труба (ПВХ или ПНД)
- Распределительные коробки
- Подрозетники для бетонных и гипсокартонных стен
- Автоматические выключатели (автоматы)
- УЗО (устройство защитного отключения)
- Дифф-автоматы для мокрых зон
- Электросчетчик
- Изоляционная лента и термоусадка
- Кабельные стяжки и клипсы
| Материал | Расход на 50 м² | Средняя цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 100 м | 70 руб/м | 7000 руб |
| Кабель ВВГнг 3х1.5 | 80 м | 50 руб/м | 4000 руб |
| Гофра 20 мм | 150 м | 20 руб/м | 3000 руб |
| Подрозетники | 25 шт | 40 руб/шт | 1000 руб |
| Автоматы/УЗО | 10 шт | 400 руб/шт | 4000 руб |

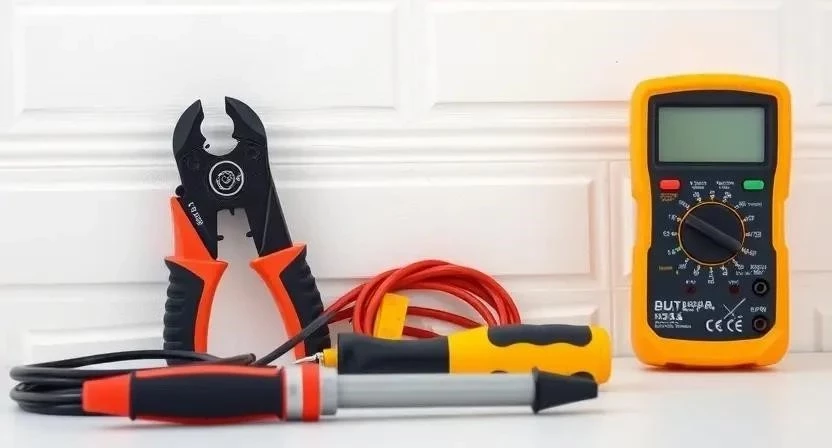

Инструментарий для разводки электрики
Правильно подобранный монтажный инструмент ускоряет работу и повышает точность прокладки линий. Часть дорогостоящего оборудования можно взять в аренду.
- Перфоратор с набором буров (обязательно)
- Штроборез с пылесосом (желательно)
- Стриппер для зачистки изоляции (обязательно)
- Набор диэлектрических отверток (обязательно)
- Индикаторная отвертка или мультиметр (обязательно)
- Строительный уровень (обязательно)
- Рулетка и маркер (обязательно)
- Пассатижи и кусачки (обязательно)
Организация пространства в помещении
Перед началом работ необходимо полностью освободить комнаты от мебели и лишних вещей. Полы застилаются плотным полиэтиленом или оргалитом для защиты от строительного мусора. Окна закрываются пленкой, чтобы пыль от штробления не осела на рамах. Весь выносимый мусор собирается в плотные мешки и складируется в специально отведенном месте.
Подготовка поверхностей стен
Стены очищаются от пыли и остатков старой отделки. При наличии сильных неровностей проводится грубое выравнивание. Грунтовка поверхностей помогает снизить количество летящей пыли при работе перфоратором. Готовность стены проверяется путем прикладывания уровня: отклонение не должно мешать установке подрозетников в одну линию.
Последовательность выполнения работ
Монтаж электропроводки пошагово требует строгого соблюдения технологии. Каждый этап должен быть проверен перед переходом к следующему.

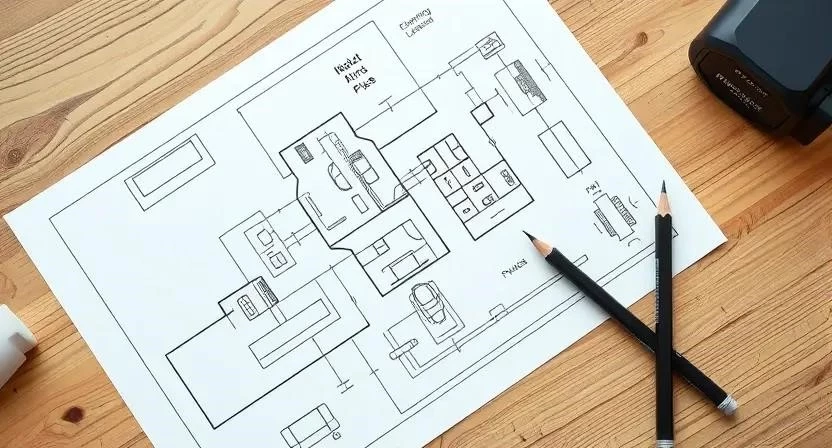

- Разработка детального проекта и схемы разводки (4-6 часов).
- Разметка точек расположения розеток, выключателей и светильников (3-5 часов).
- Бурение отверстий под подрозетники (6-10 часов).
- Штробление стен под прокладку кабеля (15-25 часов).
- Установка и фиксация подрозетников (4-8 часов).
- Монтаж гофрированных труб в штробы (8-12 часов).
- Затяжка кабелей ВВГнг в гофру (6-10 часов).
- Установка и подключение распределительных коробок (6-12 часов).

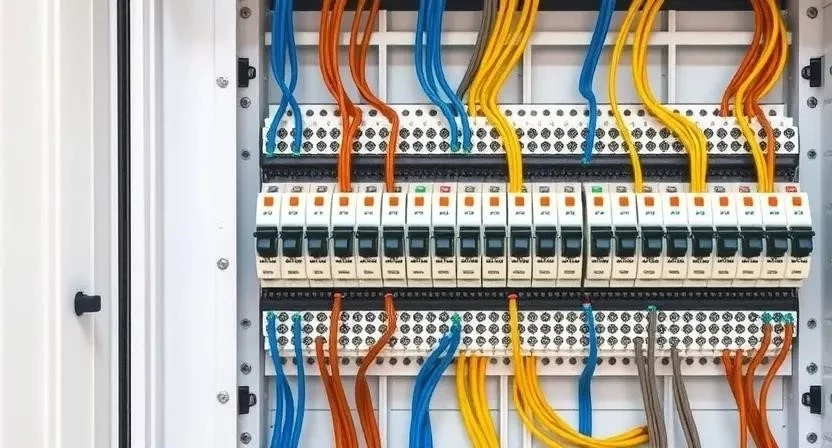

- Сборка электрощитка: установка автоматов, УЗО, счетчика (8-15 часов).
- Подключение механизмов розеток и выключателей (5-10 часов).
- Проверка цепей мультиметром и тестирование под нагрузкой (3-5 часов).
- Заделка штроб штукатурным раствором (10-20 часов).
Из личного опыта: Однажды я забыл оставить достаточный запас кабеля в распределительной коробке, из-за чего пришлось перештробливать часть стены для доступа к проводу. Всегда оставляйте 15-20 см запаса.
| Этап работы | Время выполнения | Нюансы технологии |
|---|---|---|
| Разметка | 5 часов | Соблюдение высоты по ГОСТу |
| Штробление | 20 часов | Использование пылесоса обязательно |
| Прокладка кабеля | 10 часов | Только вертикальные и горизонтальные линии |
| Сборка щитка | 12 часов | Маркировка каждой группы проводов |
| Тестирование | 4 часа | Проверка заземления в каждой розетке |
Из личного опыта: Столкнулся с ситуацией, когда подрозетник был установлен с наклоном в 2 градуса. В итоге декоративная панель розетки не прилегала плотно к стене, оставив некрасивый зазор.
Из личного опыта: Тщательная маркировка каждого провода в электрощитке сэкономила мне несколько часов при поиске нужной линии спустя год после ремонта.
Технические нюансы монтажа
Оптимальная температура в помещении при проведении работ должна составлять от +15 до +25 °C. Повышенная влажность может негативно повлиять на сцепление штукатурки со стенами в штробах. Время высыхания заделывающих растворов зависит от толщины слоя и обычно занимает от 24 до 72 часов. Важно использовать совместимые по материалу соединители в распределительных коробках (например, клеммники WAGO для медных жил).
Типичные промахи при монтаже
Ошибки в электрике могут привести к пожару или выходу техники из строя. Многие новички пытаются сэкономить на сечении провода, что недопустимо.
- Использование кабеля с заниженным сечением для мощных приборов.
- Отсутствие полноценного контура заземления в старых домах.
- Перегрузка одной линии слишком большим количеством розеток.
- Применение дешевых, несертифицированных автоматов.
- Прокладка кабеля по диагонали, что затрудняет последующий монтаж мебели.
- Игнорирование установки УЗО в ванной комнате.
Расчет финансовых затрат
Стоимость электромонтажных работ в квартире складывается из цены материалов и оплаты труда специалиста. Экономия при самостоятельном выполнении существенна, но требует высокой квалификации.
| Статья расходов | Количество/Объем | Цена за ед. | |
|---|---|---|---|
| Кабель (все виды) | 180 м | 60 руб | 10800 руб |
| Электрощит в сборе | 1 шт | 8000 руб | 8000 руб |
| Расходники (гофра, коробки) | комплект | 5000 руб | 5000 руб |
| Работа мастера | 50 м² | 600 руб/м² | 30000 руб |
| — | — | 53800 руб |
| Параметр | Своими руками | С мастером | Экономия/Разница |
|---|---|---|---|
| Затраты на материалы | 23800 руб | 23800 руб | 0 руб |
| Стоимость работ | 0 руб | 30000 руб | 30000 руб |
| Срок выполнения | 21 день | 7 дней | 14 дней (медленнее) |
| Гарантия | Нет | 1-3 года | Наличие гарантии |
| 23800 руб | 53800 руб | 30000 руб |
Эксплуатация готовой сети
Полноценно использовать электрику можно сразу после завершения всех отделочных работ и установки лицевых панелей розеток. Срок службы качественного кабеля ВВГнг составляет до 30 лет. Рекомендуется раз в год проверять затяжку контактов в электрощитке и работоспособность кнопки «Тест» на УЗО.
Альтернативные методы прокладки
Существуют иные способы организации сети, если штробление стен невозможно или нежелательно. Открытая проводка в эстетичных кабель-каналах позволяет быстро изменить схему расположения розеток. Ретро-проводка на керамических изоляторах используется в интерьерах в стиле лофт или прованс. Скрытый монтаж в гипсокартонных перегородках выполняется значительно быстрее за счет отсутствия необходимости в штроблении бетона.
Ответы на популярные вопросы
Какой кабель лучше выбрать для квартиры?
Оптимальным вариантом является ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение.
Нужно ли использовать гофру в бетонных стенах?
Да, гофра защищает изоляцию кабеля от механических повреждений и воздействия агрессивной среды бетона.
Что такое УЗО и зачем оно нужно?
Устройство защитного отключения спасает человека от поражения током при утечке, мгновенно отключая питание.
Можно ли объединять свет и розетки на одном автомате?
Нет, это грубое нарушение правил. Освещение и силовые розетки должны иметь раздельные линии и разные автоматы.
Как рассчитать количество кабеля?
Измеряется длина трассы по стене, добавляется высота подъема к потолку и запас 15-20% на изгибы и соединения.
Зачем нужны распределительные коробки?
В них происходит разветвление одной магистральной линии на несколько потребителей (розеток или светильников).
Какое сечение провода нужно для кондиционера?
Для большинства бытовых кондиционеров достаточно кабеля сечением 2.5 мм², чтобы избежать перегрева провода.
