Диагностика электрической сети в жилом или коммерческом помещении требует предельной внимательности и строгого соблюдения алгоритмов безопасности. Самостоятельная проверка электропроводки мультиметром позволяет сэкономить существенную сумму на вызове специалиста, при этом базовая ревизия всех точек в стандартной квартире занимает от двух до четырех часов. Основная сложность процесса заключается в необходимости правильной интерпретации показаний цифрового дисплея и точном соблюдении последовательности обесточивания линий. Качественная проверка проводки мультиметром пошагово помогает вовремя выявить скрытые дефекты изоляции, предотвращая возгорания и выход из строя дорогостоящей бытовой техники. Данная технология является стандартом при проведении планового обслуживания домашних электросетей.
Основы безопасной диагностики электросети
Оценка состояния кабельных линий относится к работам средней категории сложности, требующим от исполнителя понимания базовых принципов электротехники. Перед началом работ важно изучить правила электробезопасности: никогда не касаться оголенных жил руками и использовать только инструмент с сертифицированной изоляцией. Время выполнения полной диагностики зависит от разветвленности сети и количества распределительных коробок. В ситуациях, когда наблюдается сильное искрение в щитке, оплавление изоляции на вводном автомате или ощущается стойкий запах гари, самостоятельные действия могут быть опасны. В таких случаях необходимо немедленно прекратить работу и вызвать профессионального электрика для работы под напряжением в этажном щите.
Расходные материалы для проведения работ
Для проведения полноценного обследования и оперативного устранения мелких неисправностей контактов потребуется определенный набор вспомогательных средств. Важно заранее подготовить элементы для восстановления изоляции и маркировки обнаруженных участков цепи.
- Изоляционная лента ПВХ (желательно разных цветов для маркировки фаз).
- Набор термоусадочных трубок различного диаметра.
- Клеммники с пружинным зажимом (типа Wago) для временных соединений.
- Специальный маркер для нанесения подписей на оболочку кабеля.
- Индикаторная лента для обозначения поврежденных зон.
- Спиртовые салфетки для обезжиривания и очистки контактных площадок.
- Мелкозернистая наждачная бумага для снятия окислов с медных жил.
- Запасные плавкие предохранители для самого измерительного прибора.
| Материал | Количество | Расход на 10 розеток | Цена за ед. (руб) | |
|---|---|---|---|---|
| Изолента ПВХ (20м) | 1 рулон | 0.2 рулона | 180 | 180 |
| Клеммники (упаковка) | 1 шт | 5 шт | 550 | 550 |
| Спиртовые салфетки | 20 шт | 10 шт | 150 | 150 |
| Набор термоусадки | 1 уп | 0.1 уп | 320 | 320 |
| Маркер перманентный | 1 шт | 1 шт | 90 | 90 |
Инструментарий для электромонтажной проверки

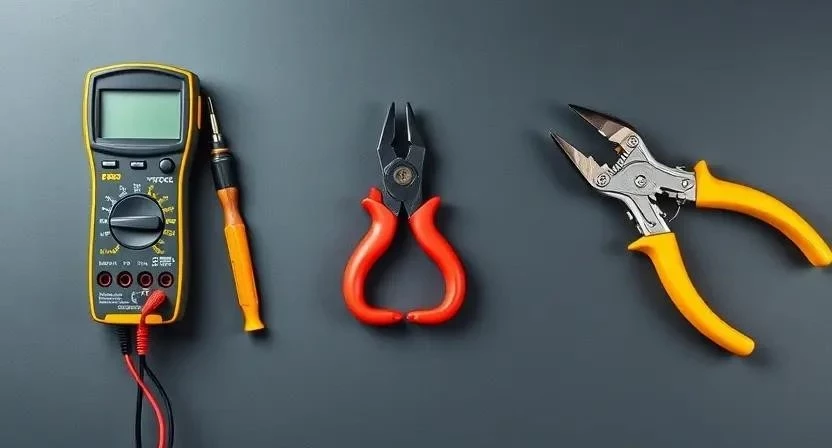

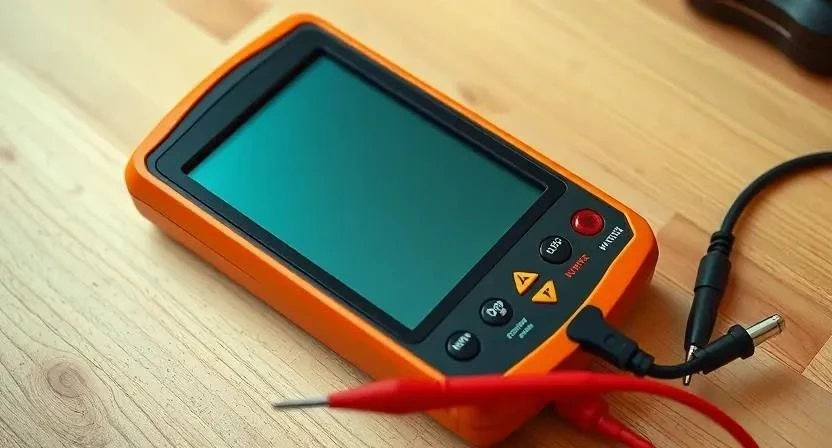

Главным инструментом в работе выступает тестер, который может быть как бюджетным цифровым, так и профессиональным с автоматическим выбором диапазонов. Наличие функции звукового оповещения в режиме омметра значительно упрощает поиск обрыва провода в длинных линиях.
- Мультиметр цифровой с поддержкой измерения переменного напряжения до 600В.
- Индикаторная отвертка со светодиодом для быстрого определения фазного провода.
- Фонарь налобный светодиодный для работы в условиях полного обесточивания.
- Набор диэлектрических отверток (шлицевые и крестовые разных размеров).
- Плоскогубцы комбинированные с защитными рукоятками до 1000В.
- Стриппер для аккуратного снятия изоляции без повреждения токоведущей жилы.
- Бокорезы для работы с медными и алюминиевыми проводами.
- Зеркало инспекционное для осмотра контактов в труднодоступных местах.
| Инструмент | Назначение | Обязательно/Желательно | Цена (руб) |
|---|---|---|---|
| Мультиметр цифровой | Замер напряжения, сопротивления, прозвонка | Обязательно | 1450 |
| Индикаторная отвертка | Определение наличия фазы на контактах | Обязательно | 200 |
| Стриппер (клещи) | Зачистка концов кабеля от оболочки | Желательно | 950 |
| Набор отверток 1000В | Монтаж и демонтаж механизмов розеток | Обязательно | 1100 |
| Налобный фонарь | Освещение рабочей зоны при выключенных АВ | Обязательно | 600 |
Подготовка рабочего пространства
Обеспечение беспрепятственного доступа к узлам распределения тока является критически важным этапом. Необходимо заранее отодвинуть крупногабаритную мебель от всех розеток и выключателей, а также освободить проход к распределительному щитку. Поскольку процедура требует полного отключения электроэнергии, следует подготовить переносные источники света. Полы в местах проведения работ рекомендуется застелить защитной пленкой или картоном, чтобы избежать загрязнения от строительной пыли, высыпающейся из подрозетников. Важнейшим правилом техники безопасности остается использование сухой обуви на резиновой подошве и проверка отсутствия влаги на полу в зоне работы со щитком.
Предварительная подготовка узлов сети
Перед тем как приступать к измерениям, необходимо выполнить демонтаж всех декоративных элементов. Это обеспечит надежный контакт щупов прибора с клеммами и позволит провести визуальный осмотр состояния соединений.
- Снятие внешних рамок и клавиш со всех выключателей в помещении.
- Демонтаж лицевых панелей розеток с помощью соответствующей отвертки.
- Тщательная очистка внутренних полостей подрозетников от пыли и паутины.
- Проверка степени затяжки винтовых зажимов на всех доступных контактах.
- Визуальный поиск следов перегрева, почернения или оплавления изоляции.
- Извлечение вилок всех электроприборов из розеток для исключения ложных показаний.
- Вскрытие крышек распределительных коробок при подозрении на плохой контакт.
Пошаговая технология проверки электропроводки
Соблюдение строгой последовательности действий гарантирует точность полученных данных и безопасность исполнителя. Каждое измерение должно фиксироваться для последующего анализа всей системы.
Пример из личного опыта: Во время ремонта в старой хрущевке я столкнулся с ситуацией, когда прозвонка показывала цепь, но под нагрузкой напряжение падало до 160 вольт. Причиной оказался сильно окисленный скрут в распределительной коробке, спрятанной под обоями. Только тщательная проверка каждого участка позволила найти проблемное место без штробления всех стен.
- Настройка измерительного прибора. Установите переключатель мультиметра в положение прозвонки (значок диода или звукового сигнала). Для замера вольтажа выберите режим ACV с пределом 600 или 750 Вольт. (Время: 5 минут)
- Тестирование работоспособности тестера. Плотно прижмите концы щупов друг к другу. Прибор должен выдать четкий звуковой сигнал, а значение на экране должно быть нулевым. (Время: 1 минута)

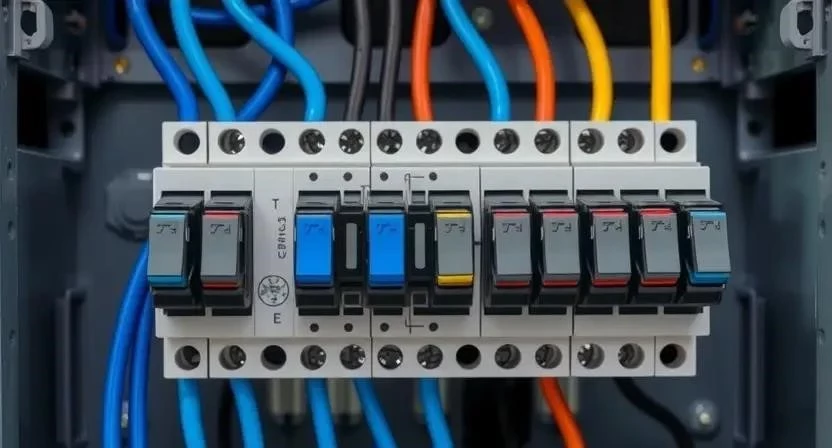

- Полное обесточивание объекта. Переведите все автоматические выключатели в распределительном щите в положение «Выкл». Убедитесь в отсутствии потенциала на жилах с помощью индикаторной отвертки. (Время: 5 минут)
- Диагностика целостности токоведущей жилы. Для поиска обрыва провода соедините фазу и ноль на одном конце линии, а с другого конца коснитесь их щупами. Отсутствие звука подтверждает разрыв. (Время: 20 минут)
- Выявление короткого замыкания. Переключите прибор в режим измерения сопротивления (200 Ом). Коснитесь щупами фазного и нулевого проводников при отключенной нагрузке. Значение «1» или «OL» говорит об отсутствии КЗ. (Время: 15 минут)
- Контроль состояния изоляции. Установите режим мегаомметра (максимальное сопротивление в МОм). Замерьте показатели между фазой и землей. Низкие значения указывают на критический износ оболочки. (Время: 15 минут)
- Проверка утечки на контур заземления. Проверьте отсутствие электрической связи между рабочим нулем и защитным заземлением (PE). При исправной системе TN-S прибор не должен подавать сигнал. (Время: 10 минут)
- Замер параметров под нагрузкой. Включите питание и измерьте напряжение в розетке. Затем подключите мощный прибор (фен или чайник) и повторите замер. Падение более чем на 15-20 Вольт указывает на проблемы в линии. (Время: 20 минут)
- Систематизация и анализ данных. Сверьте полученные вольты и омы с нормативными требованиями ГОСТ. Напряжение должно быть в пределах 207-253 Вольт. (Время: 10 минут)
- Маркировка дефектных зон. Наклейте индикаторную ленту на те участки, где выявлено низкое сопротивление или обрыв, для последующего ремонта. (Время: 5 минут)
| Режим мультиметра | Объект проверки | Нормальное значение | Признак неисправности |
|---|---|---|---|
| Прозвонка (звук) | Целостность проводов | Непрерывный сигнал | Тишина при контакте |
| ACV (750V) | Напряжение в сети | 220 — 240 Вольт | 0 или ниже 190 Вольт |
| Омметр (200 Ом) | Наличие замыкания | Символ «1» (бесконечность) | Цифры, близкие к 0 |
| Омметр (2 МОм) | Качество изоляции | Более 0.5 МОм | Менее 0.2 МОм |
| DCV (20V) | Питание прибора | 9 Вольт (Крона) | Ниже 7.5 Вольт |
Важные технические нюансы
В процессе диагностики необходимо учитывать влияние внешних факторов на точность измерений. Температурный режим в помещении напрямую влияет на сопротивление проводников: при сильном нагреве показатели могут искажаться. Влажность воздуха выше 75% провоцирует появление поверхностных токов утечки, что часто воспринимается новичками как пробой изоляции. При работе с жестким кабелем марки ВВГ следует избегать резких изгибов, так как это создает внутренние напряжения в меди. В то же время многожильный провод ПВС требует обязательного использования наконечников при фиксации в клеммах, иначе мультиметр покажет нестабильное сопротивление из-за плохого контакта отдельных проволочек.
Распространенные ошибки новичков
Наиболее опасной оплошностью является попытка измерить сопротивление или прозвонить цепь, которая находится под напряжением. Это приводит к мгновенному выходу мультиметра из строя и риску возникновения дугового разряда. Также часто пользователи забывают вынуть из розеток абсолютно все приборы, включая зарядки для телефонов, что дает ложный сигнал «короткого замыкания» из-за внутреннего сопротивления трансформаторов.
- Использование режима омметра на линии с включенным напряжением.
- Неверная установка щупов в гнезда прибора (путаница между А и V).
- Игнорирование проверки контакта между нулем и заземлением.
- Проведение замеров на окисленных контактах без их предварительной зачистки.
- Неправильный выбор диапазона измерения на аналоговых моделях.
- Отсутствие проверки работоспособности самого тестера перед началом сессии.
- Забытые в розетках мелкие потребители тока (ночники, адаптеры).
Пример из личного опыта: Мой знакомый долго пытался найти причину срабатывания УЗО, прозванивая фазу и ноль. Оказалось, что он просто не учел старый холодильник в коридоре, у которого была микроутечка на корпус. Всегда начинайте диагностику с полного физического отключения всех потребителей от сети.
Экономическая эффективность самостоятельной диагностики
Приобретение собственного мультиметра и базового набора инструментов окупается при первом же обследовании электропроводки. Стоимость услуг профессионального электрика складывается из выезда, диагностики каждой точки и поиска места повреждения кабеля в стене.
| Статья расходов | Своими руками (руб) | Вызов мастера (руб) | Экономия (руб) |
|---|---|---|---|
| Покупка мультиметра | 1450 | 0 | -1450 |
| Диагностика 15 точек | 0 | 4500 | 4500 |
| Поиск обрыва в стене | 0 | 3000 | 3000 |
| Расходные материалы | 600 | 1200 (с наценкой) | 600 |
| 2050 | 8700 | 6650 |
Завершение работ и обслуживание сети
После окончания всех измерительных процедур производится аккуратная сборка розеток и выключателей. Важно следить, чтобы при затягивании распорных лапок не была повреждена изоляция проводов внутри подрозетника. Периодичность такой диагностики должна составлять не менее одного раза в три года для медной проводки и ежегодно для старых алюминиевых сетей. Срок службы полимерной изоляции ограничен, поэтому регулярный контроль сопротивления позволяет вовремя заметить её старение и запланировать капитальный ремонт до возникновения аварийной ситуации.
Альтернативные методы поиска неисправностей
Кроме классического мультиметра, для обследования электросетей применяются специализированные трассоискатели. Они позволяют с высокой точностью определить местоположение кабеля под слоем штукатурки и найти точку обрыва без демонтажа отделки. Использование лампы-индикатора (контрольки) допустимо лишь для грубой проверки наличия напряжения, так как она не дает представления о реальных числовых значениях вольтажа. Цифровой тестер остается наиболее универсальным и точным прибором для домашнего мастера, сочетая в себе функции вольтметра, омметра и амперметра.
Часто задаваемые вопросы
Можно ли проверять проводку под напряжением?
Проверка под напряжением допускается исключительно в режиме вольтметра (ACV). Любые манипуляции в режиме прозвонки или измерения сопротивления на запитанной линии приведут к поломке прибора и травмам.
Что значит сигнал «писка» при прозвонке?
Звуковой сигнал информирует о том, что сопротивление между щупами составляет менее 50-100 Ом. Это означает, что цепь цела и электрический ток может беспрепятственно протекать по проводнику.
Какой мультиметр выбрать для дома?
Для бытовых задач оптимально подойдет цифровая модель среднего класса с защитой от перегрузок и функцией звуковой индикации. Модели с автоматическим выбором пределов измерения будут удобнее для новичков.
Как понять, что в проводе обрыв, если мультиметр молчит?
Если при касании концов провода щупами в режиме прозвонки прибор не издает звука, а на дисплее отображается «1» или «OL», это однозначно указывает на отсутствие контакта и наличие разрыва.
Чем отличается проверка фазы от проверки нуля?
Проверка фазы направлена на обнаружение опасного потенциала относительно земли. Проверка нуля обычно сводится к подтверждению его целостности и отсутствию паразитной связи с заземляющим контуром.
Что делать, если мультиметр показывает бесконечное сопротивление?
При замере изоляции — это отличный показатель. Если же бесконечность (единица) отображается при проверке самой жилы, значит, провод поврежден или имеется плохой контакт в распределительной коробке.
Как проверить проводку в стене без вскрытия?
Для этого применяются бесконтактные детекторы скрытой проводки или мультиметры с функцией NCV. Они реагируют на электромагнитное поле, излучаемое проводом под напряжением.
Пример из личного опыта: Однажды я долго не мог найти фазу в розетке, хотя автомат был включен. Мультиметр показывал странные 40 вольт. Оказалось, что в щитке отгорел нулевой провод, и прибор фиксировал «наводку» от соседних кабелей. Всегда проверяйте потенциал относительно заведомо исправного заземления.
