Создание адаптивного освещения требует точного подбора компонентов и строгого соблюдения электротехнических норм. Монтаж системы с регулировкой яркости занимает от 3 до 6 часов в зависимости от сложности трассы и объема работ. Стоимость базового комплекта оборудования начинается от 2000 рублей. Правильный ответ на вопрос, как подключить светодиодную подсветку через диммер, позволяет избежать мерцания ленты и преждевременного выхода из строя блока питания. Это обеспечивает комфортную световую среду в любом помещении.
Особенности подготовки к электромонтажу
Электромонтажные работы по установке диммирования относятся к категории средней сложности. Мастер должен владеть базовыми навыками работы с мультиметром, уметь пользоваться паяльником и понимать принципы работы цепей постоянного тока. Весь процесс реализации задачи занимает несколько часов. Безопасность ставится на первое место: любые манипуляции с сетью 220В проводятся только при полном обесточивании линии через распределительный щит.
Перечень необходимых материалов и комплектующих

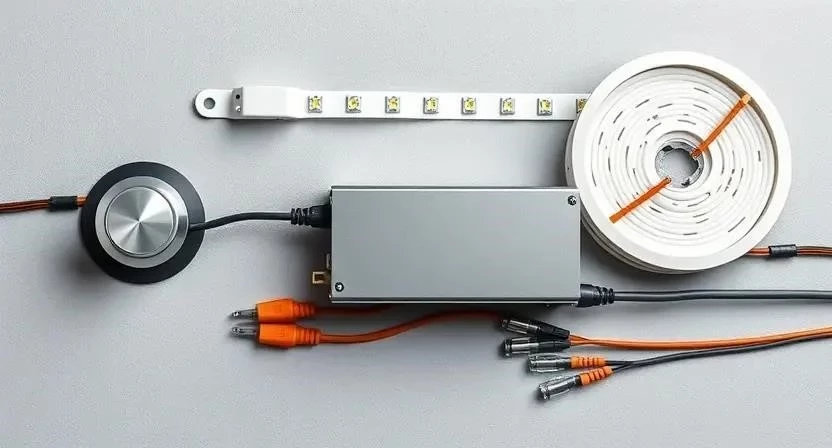

Для реализации проекта потребуются следующие компоненты:
- Светодиодная лента (выбранной мощности и типа)
- Диммируемый блок питания (специальный драйвер)
- Диммер (ШИМ-контроллер или фазовый регулятор)
- Медный кабель ПВС (сечение подбирается по нагрузке)
- Клеммники Wago для быстрого и надежного соединения
- Термоусадочные трубки разного диаметра для изоляции
- Алюминиевый профиль для эффективного теплоотвода ленты
- Монтажная коробка для размещения БП
- Двусторонний скотч (в случае отсутствия профиля)
| Материал | Расход на м2/ед. | Характеристика | Примерная цена |
|---|---|---|---|
| LED-лента | 1 метр | 12В/24В, SMD | 300-800 руб. |
| Блок питания | 1 шт. | Диммируемый, 100Вт | 1200-2500 руб. |
| Диммер | 1 шт. | ШИМ-контроллер | 500-1500 руб. |
| Кабель ПВС | по факту | 2х0.75 мм2 | 60-100 руб/м |
| Клеммы Wago | 5-10 шт. | Самозажимные | 20-40 руб/шт. |

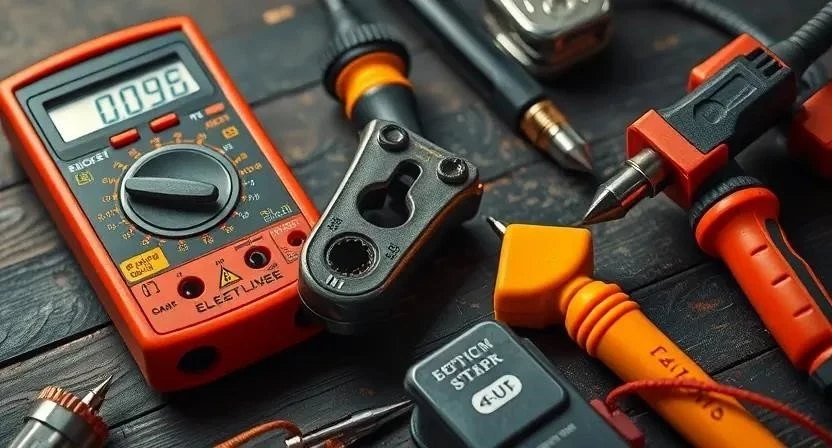

Оборудование для выполнения работ
Эффективный монтаж невозможен без качественного инструментария:
- Мультиметр — используется для проверки напряжения и целостности цепи.
- Стриппер — предназначен для быстрой и аккуратной зачистки изоляции проводов.
- Набор отверток — необходим для крепления клемм и фиксации диммера.
- Паяльник с припоем — обеспечивает надежное соединение ленты и кабеля.
- Строительный нож — применяется для обрезки профиля и кабельных линий.
- Изолента — служит для дополнительной фиксации и защиты соединений.
- Линейка или рулетка — нужна для точной разметки мест установки.
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориентир) |
|---|---|---|---|
| Мультиметр | Замер напряжения | Обязательно | 800-2000 руб. |
| Стриппер | Снятие изоляции | Желательно | 400-1200 руб. |
| Паяльник | Пайка контактов | Обязательно | 500-1500 руб. |
| Отвертка | Монтаж | Обязательно | 200-500 руб. |
| Нож | Резка материалов | Обязательно | 100-300 руб. |
Организация рабочего пространства
Первым делом полностью отключается электропитание на главном щите. Мебель в зоне проведения работ накрывается защитной пленкой, чтобы избежать попадания строительной пыли и мелкого мусора. Организуется удобное рабочее место с достаточным освещением. Заранее определяются трассы для прокладки кабеля, чтобы провода не пересекали дверные проемы и не находились в зонах с высокой механической нагрузкой.
Подготовка поверхностей под монтаж
Поверхность, где будет размещена светодиодная лента, тщательно очищается от пыли и жировых отложений. После этого проводится обезжиривание с помощью спиртового раствора или специального состава. Проверяется ровность алюминиевого профиля, чтобы исключить появление зазоров при приклейке ленты. Особое внимание уделяется точкам выхода кабеля — они должны точно совпадать с местоположением блока питания и диммера для минимизации длины соединительных проводов.
Технология установки диммера и подсветки
Процесс монтажа разделен на последовательные этапы:
- Выбор типа диммирования (ШИМ или фазовое) — 15 мин.
- Подбор совместимого блока питания и ленты — 20 мин.
- Разметка мест установки диммера и БП — 10 мин.
- Прокладка кабельных линий от сети к диммеру — 40 мин.
- Подключение диммера к источнику питания — 15 мин.
- Соединение диммера с блоком питания — 15 мин.
- Подключение LED-ленты к выходу диммера/БП — 20 мин.
- Изоляция всех соединений термоусадкой — 20 мин.
- Фиксация ленты в профиле — 30 мин.
- Тестовое включение и проверка регулировки — 10 мин.
- Финальный монтаж и закрытие кожухами — 30 мин.
Пример из практики: Однажды при монтаже подсветки в кухонной зоне я забыл проверить полярность ленты перед фиксацией в профиле. В результате она не загорелась, и пришлось заново вскрывать соединение. После переполюсовки всех контактов система заработала штатно.
| Этап работ | Время (мин) | Особенности |
|---|---|---|
| Разметка и прокладка | 50 | Соблюдение геометрии |
| Электрические соединения | 50 | Проверка контактов |
| Монтаж ленты | 30 | Обезжиривание поверхности |
| Тестирование | 10 | Проверка плавности диммирования |
| Завершение | 30 | Установка декоративных накладок |
Технические нюансы и требования
Важно строго соблюдать совместимость напряжения: если лента рассчитана на 12В, блок питания и диммер также должны поддерживать этот стандарт (аналогично для 24В). Мощность диммера должна быть с запасом 20-30% выше суммарной мощности всех подключенных отрезков ленты. Блок питания следует размещать в вентилируемом месте, чтобы избежать перегрева при длительной работе. Температурный режим в месте установки не должен превышать +40 градусов.
Типичные ошибки при монтаже
Новички часто допускают следующие промахи:
- Использование обычного недиммируемого блока питания, что приводит к мерцанию ленты.
- Перепутанная полярность «плюса» и «минуса» при соединении.
- Применение слишком тонкого сечения провода, что вызывает падение напряжения на длинных линиях.
- Отсутствие заземления корпуса БП при использовании металлических профилей.
- Превышение максимально допустимой нагрузки на диммер.
Пример из практики: Столкнулся с проблемой, когда использовал слишком тонкий провод на линии длиной более 5 метров. В итоге яркость в конце ленты была заметно ниже, чем в начале. Решил проблему заменой кабеля на ПВС с бóльшим сечением.
Расчет стоимости реализации
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Комплект материалов | 4500 | 4500 | 0 |
| Работа по монтажу | 0 | 3000 | 3000 |
| Расходники | 300 | 500 | 200 |
| 4800 | 8000 | 3200 |
Пример из практики: Сэкономил около 3200 рублей, установив диммер самостоятельно. Использовал имеющийся инструмент и детально изучил схему подключения, что позволило избежать оплаты услуг электрика.
Регламент обслуживания системы
Через шесть месяцев после завершения установки рекомендуется проверить надежность затяжки контактов в клеммниках. Светодиодную ленту следует аккуратно очищать от пыли сухой салфеткой, чтобы не перекрывать теплоотвод профиля. Срок службы качественных компонентов при правильном подборе и соблюдении температурного режима составляет от 30 до 50 тысяч часов.
Современные альтернативы классическим диммерам
Вместо стандартных настенных регуляторов можно использовать умные системы на базе Zigbee или Wi-Fi, которые легко интегрируются в общую экосистему «умного дома». Радиоуправляемые пульты позволяют менять яркость дистанционно без необходимости штробления стен под провода. Встроенные контроллеры часто объединяют в себе функции диммирования, смены цветовых режимов и управления по таймеру.
Ответы на популярные вопросы
Почему светодиодная лента мерцает при диммировании?
Это происходит из-за несовместимости блока питания и диммера или использования некачественного ШИМ-контроллера.
Можно ли использовать обычный диммер для ламп накаливания?
Нет, для LED-лент требуются специализированные устройства, работающие с постоянным током или поддерживающие диммируемые драйверы.
Как правильно выбрать мощность блока питания?
Сложите мощность всех отрезков ленты и прибавьте к этому значению 20% запаса мощности.
Можно ли подключать несколько лент к одному диммеру?
Да, если суммарная мощность всех лент не превышает максимально допустимую нагрузку диммера.
Влияет ли длина провода на яркость подсветки?
Да, при большой длине и малом сечении провода происходит падение напряжения, что снижает яркость.
Нужна ли термоусадка, если используются клеммы Wago?
Для основных соединений в клеммах она не нужна, но для паяных стыков обязательна.
Чем отличается ШИМ от фазового регулирования?
ШИМ (PWM) быстро включает и выключает ток, создавая эффект изменения яркости, а фазовый регулятор обрезает часть синусоиды сетевого напряжения.
