Подшипники остаются одним из наиболее востребованных элементов в машиностроении и промышленной эксплуатации: без них не обходится ни один узел вращения — от небольшого электродвигателя до тяжёлого прокатного стана. Отечественная система стандартизации ГОСТ охватывает широкий ряд типоразмеров и классов точности, что позволяет подобрать подходящий элемент для любого применения. Ресурс https://podgroup.ru/useful/ содержит систематизированные технические материалы, которые помогают разобраться в классификации, маркировке и особенностях эксплуатации подшипников разных типов.
Промышленные предприятия, ремонтные службы и технологи, занимающиеся обслуживанием оборудования, регулярно сталкиваются с задачей подбора замены изношенного подшипника. Здесь важно понимать не только геометрические параметры — внутренний диаметр, наружный диаметр и ширину — но и класс точности, допустимую радиальную и осевую нагрузку, рабочую частоту вращения и условия смазки. Ошибка в одном из этих параметров может привести к преждевременному выходу узла из строя.
Классификация подшипников по конструкции и назначению

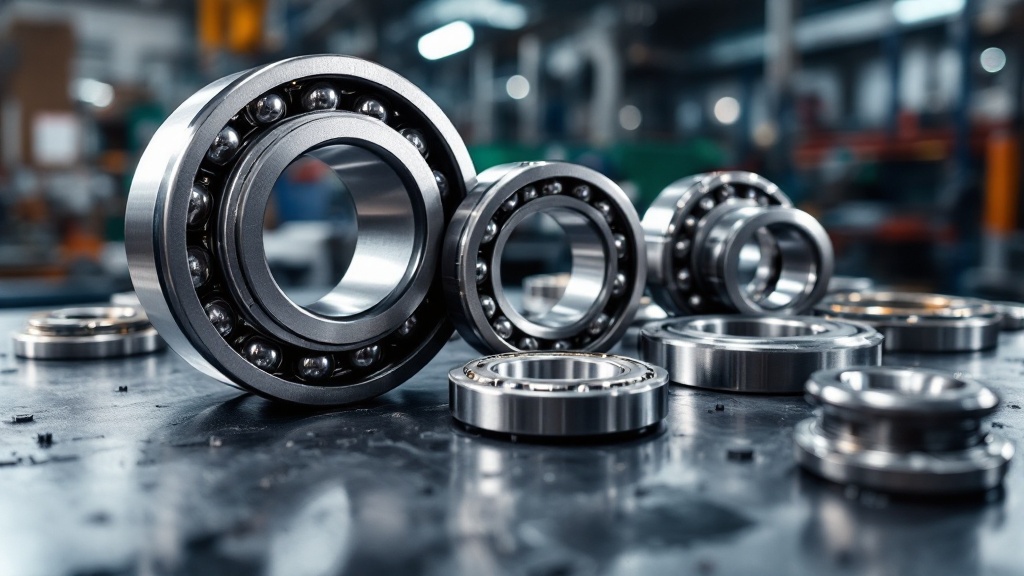

Подшипники качения делятся на несколько основных групп в зависимости от типа тел качения и воспринимаемых нагрузок. Шариковые радиальные подшипники — наиболее распространённый тип, рассчитанный преимущественно на радиальные нагрузки при высоких частотах вращения. Роликовые цилиндрические лучше справляются с тяжёлыми радиальными нагрузками и применяются там, где требуется повышенная жёсткость опоры. Конические роликовые воспринимают одновременно радиальные и осевые нагрузки, поэтому их часто устанавливают в редукторах и ступичных узлах.
Сферические двухрядные подшипники — как шариковые, так и роликовые — рассчитаны на работу при перекосе осей и вибрационных нагрузках, что делает их незаменимыми в горнодобывающем и строительном оборудовании. Упорные подшипники предназначены исключительно для восприятия осевых усилий и применяются в вертикальных валах насосов, домкратах и шпинделях металлорежущих станков. Игольчатые подшипники отличаются малой радиальной высотой и применяются в стеснённых конструктивных условиях.
Выбор конструктивного исполнения всегда определяется схемой нагружения и конкретными условиями монтажного пространства. В узлах с фиксированной и плавающей опорой используют разные типы: фиксирующая опора воспринимает осевые нагрузки и обеспечивает осевую фиксацию вала, а плавающая допускает осевое смещение при тепловом расширении.
Подшипники для станков, редукторов и электродвигателей
Металлорежущие станки предъявляют к шпиндельным подшипникам особые требования: высокая точность вращения, малый момент трения и жёсткость опоры. Для шпиндельных узлов токарных и фрезерных станков применяют прецизионные радиально-упорные шариковые подшипники класса точности 4 и выше. Универсальные станки с широким диапазоном режимов резания нередко используют комбинированные схемы с парным или тройным расположением подшипников.
Редукторы промышленных приводов работают в условиях значительных знакопеременных нагрузок и требуют надёжной фиксации вала в обеих опорах. Конические роликовые подшипники ГОСТ здесь занимают лидирующее положение: они обеспечивают оптимальное сочетание несущей способности и жёсткости опоры. При монтаже таких подшипников критически важно соблюдать осевой зазор или натяг согласно документации на редуктор.
Электродвигатели общепромышленного исполнения серий 4А, АИР и им подобных комплектуются шариковыми радиальными подшипниками с одной или двумя защитными шайбами. Класс точности для большинства двигателей — нормальный (класс 0), однако высокоскоростные и прецизионные машины требуют более высоких классов. При плановой замене подшипников в электродвигателях важно сохранить тип и типоразмер согласно заводской спецификации.
Применение в насосах, компрессорах и энергетическом оборудовании
Центробежные насосы и компрессоры работают в режиме продолжительных нагрузок, нередко при повышенной температуре и в условиях вибрации. Для таких агрегатов подбирают подшипники с увеличенным ресурсом смазки — либо с закрытыми канавками для набивки консистентной смазкой, либо рассчитанные на принудительное масляное смазывание. Вертикальные насосные агрегаты дополнительно требуют упорных подшипников для восприятия осевых сил давления перекачиваемой среды.
Энергетическое оборудование — турбины, генераторы, питательные насосы — предъявляет наиболее жёсткие требования к надёжности опор. Здесь применяются преимущественно подшипники скольжения, однако в вспомогательных агрегатах и ВЧ-машинах широко используются роликовые и шариковые варианты повышенного класса точности. Правильный подбор смазочного материала и своевременная его замена — ключевые условия достижения паспортного ресурса.
- Центробежные насосы — шариковые радиальные и радиально-упорные подшипники с закрытыми уплотнениями или принудительным масляным смазыванием.
- Поршневые компрессоры — роликовые цилиндрические и конические роликовые подшипники с высокой несущей способностью по радиальной нагрузке.
- Вентиляторы и дымососы — сферические роликовые подшипники в корпусных единицах типа УСН/УСП, допускающие перекос оси и компенсирующие вибрацию.
- Электрогенераторы и турбоагрегаты — прецизионные подшипники с усиленным сепаратором и специальными требованиями к балансировке узла.
Подбор по размерам и маркировке ГОСТ
Маркировка подшипников по ГОСТ 3189 строится по определённой логике: основное условное обозначение кодирует внутренний диаметр, серию и тип, а дополнительные знаки уточняют класс точности, группу радиального зазора и конструктивные особенности. Зная обозначение установленного подшипника, можно однозначно восстановить его геометрию и характеристики даже без измерений. Первые две цифры слева (в обозначении от 04 и выше) умножают на 5 — получают внутренний диаметр в миллиметрах.
Когда маркировка стёрта или неизвестна, подбор ведут по замерам снятого подшипника: внутренний диаметр d, наружный диаметр D и ширина B. По этим трём параметрам таблицы ГОСТ позволяют однозначно определить типоразмер для шариковых и роликовых серий. Дополнительно учитывают тип — радиальный, радиально-упорный, упорный — исходя из схемы нагружения в данном узле.
Особую роль играет класс точности: для общепромышленных применений достаточен нормальный класс 0 (в обозначении он не пишется), для станочных шпинделей используют классы 5, 4 и 2. Завышение класса точности без технической необходимости не даёт преимуществ по ресурсу, зато существенно усложняет монтаж и повышает чувствительность к погрешностям посадочных поверхностей.
Грамотный подбор подшипника — это не просто совпадение трёх размеров. Учёт схемы нагружения, рабочей скорости, температурного режима и способа смазывания позволяет выбрать тот типоразмер и исполнение, которые обеспечат реальный ресурс, соответствующий расчётному. Именно поэтому технические справочники и подробные описания типов подшипников остаются востребованным инструментом для инженеров-механиков и специалистов ремонтных служб.
