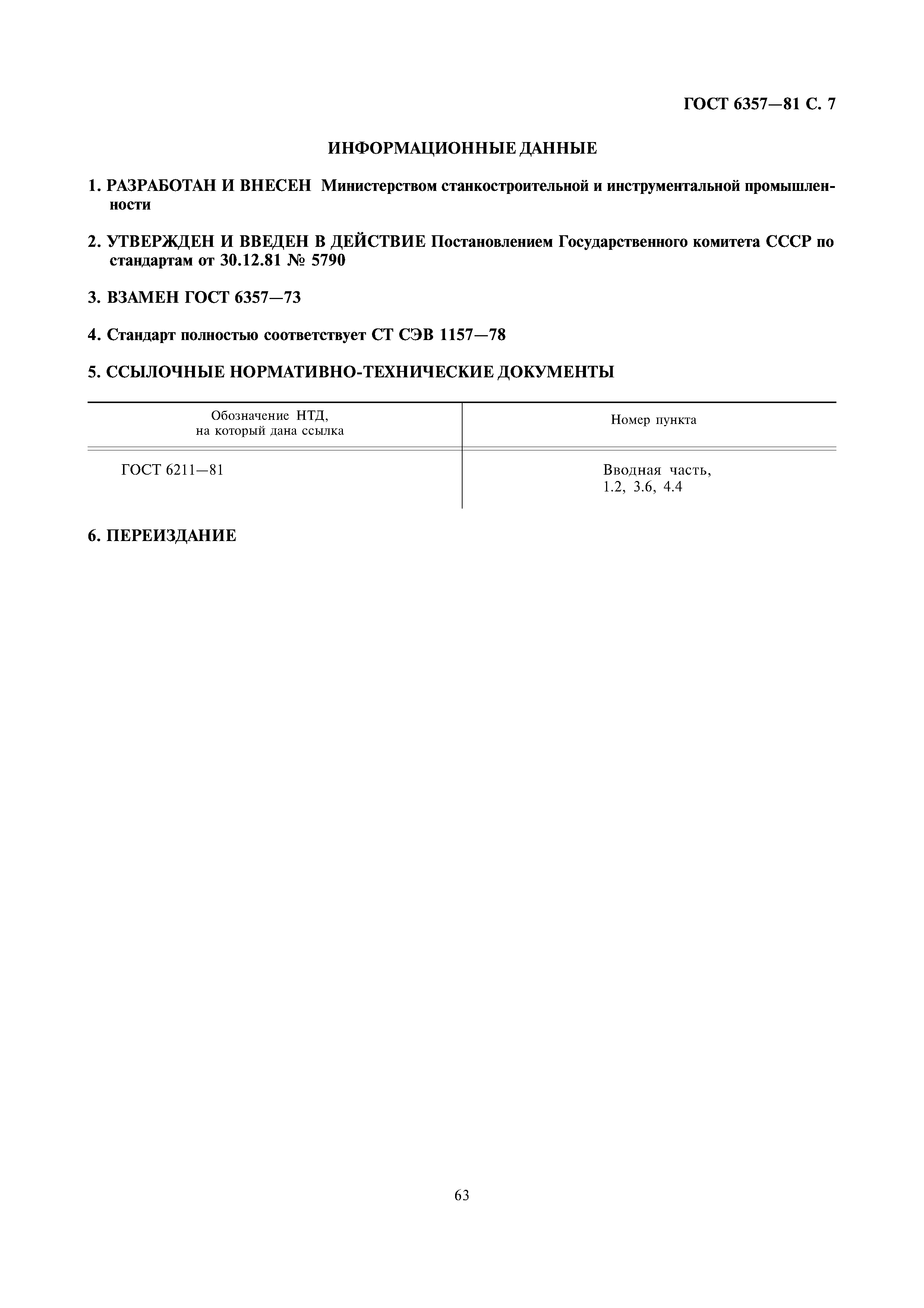

Гост 6357-81 (ст сэв 1157-78) основные нормы взаимозаменяемости. резьба трубная цилиндрическая (с поправкой)

В чем отличие метрической резьбы от дюймовой?

Дюймовая резьба – это резьба, все параметры которой выражены в дюймах, шаг резьбы в долях дюйма (дюйм = 2,54 см). Для трубной дюймовой резьбы размер в дюймах характеризует условно просвет в трубе, а наружный диаметр самой трубы немного больше.

Дюймовая резьба применяется в резьбовых соединениях и винтовых передачах. Дюймовая резьба бывает следующих видов:

1. Дюймовая цилиндрическая – UTS (Unified Thread Standard). Такая резьба широко распространена в США и Канаде. Угол при вершине у такой резьбы составляет 60 градусов. В зависимости от шага подразделяется на: UNC (Unified Coarse); UNF (Unified Fine); UNEF (Unified Extra Fine); 8UN; UNS (Unified Special). Наибольшее распространение получила резьба UNC. Такая резьба соответствует стандарту ANSI 1.

1. Дюймовая резьба британского стандарта – BSW .   Резьба с мелким шагом называется BSF (British Standard Fine). Угол при вершине у такой резьбы 55 градусов.
2.   Дюймовая коническая NPT или цилиндрическая NPS.   Соответствует стандарту ANSI/ASME 20.1. Такая резьба применяется для трубных соединений. Имеет угол при вершине 60 градусов. В России такой резьбе соответствует ГОСТ 6111-52.

Наиболее часто в России в последнее время можно встретить крепёж с дюймовой резьбой UNC (унифицированная крупная резьба).

Такой крепёж часто встречается на ввозимой в нашу страну технике (газонокосилки, триммеры, генераторы, культиваторы, автомобили американской сборки и т.д.) из США, Китая и некоторых других стран.

При работе с дюймовым крепежом необходимо помнить, что размеры ключей для дюймового крепежа отличаются от ключей для метрического крепежа.

Основные размеры дюймового крепежа UNC приведены в таблице дюймовых резьб

N 1 – 64 UNC	0,073	1,854	1,50	64	0,397
N 2 – 56 UNC	0,086	2,184	1,80	56	0,453
N 3 – 48 UNC	0,099	2,515	2,10	48	0,529
N 4 – 40 UNC	0,112	2,845	2,35	40	0,635
N 5 – 40 UNC	0,125	3,175	2,65	40	0,635
N 6 – 32 UNC	0,138	3,505	2,85	32	0,794
N 8 – 32 UNC	0,164	4,166	3,50	32	0,794
N 10 – 24 UNC	0,190	4,826	4,00	24	1,058
N 12 – 24 UNC	0,216	5,486	4,65	24	1,058
1/4″ – 20 UNC	0,250	6,350	5,35	20	1,270
5/16″ – 18 UNC	0,313	7,938	6,80	18	1,411
3/8″ – 16 UNC	0,375	9,525	8,25	16	1,587
7/16″ – 14 UNC	0,438	11,112	9,65	14	1,814
1/2″ – 13 UNC	0,500	12,700	11,15	13	1,954
9/16″ – 12 UNC	0,563	14,288	12,60	12	2,117
5/8″ – 11 UNC	0,625	15,875	14,05	11	2,309
3/4″ – 10 UNC	0,750	19,050	17,00	10	2,540
7/8″ – 9 UNC	0,875	22,225	20,00	9	2,822
1″ – 8 UNC	1,000	25,400	22,25	8	3,175
1 1/8″ – 7 UNC	1,125	28,575	25,65	7	3,628
1 1/4″ – 7 UNC	1,250	31,750	28,85	7	3,628
1 3/8″ – 6 UNC	1,375	34,925	31,55	6	4,233
1 1/2″ – 6 UNC	1,500	38,100	34,70	6	4,233
1 3/4″ – 5 UNC	1,750	44,450	40,40	5	5,080
2″ – 4 1/2 UNC	2,000	50,800	46,30	4,5	5,644
2 1/4″ – 4 1/2 UNC	2,250	57,150	52,65	4,5	5,644
2 1/2″ – 4 UNC	2,500	63,500	58,50	4	6,350
2 3/4″ – 4 UNC	2,750	69,850	64,75	4	6,350
3″ – 4 UNC	3,000	76,200	71,10	4	6,350
3 1/4″ – 4 UNC	3,250	82,550	77,45	4	6,350
3 1/2″ – 4 UNC	3,500	88,900	83,80	4	6,350
3 3/4″ – 4 UNC	3,750	95,250	90,15	4	6,350
4″ – 4 UNC	4,000	101,600	96,50	4	6,350

Моменты затяжки

Моменты затяжки крепежных изделий с дюймовой резьбой стандарта UNC для болтов и гаек SAE класса прочности 5 и выше приведены в следующей таблице.

1/4	12± 3	9±2
5/16	25 ± 6	18± 4,5
3/8	47± 9	35 ± 7
7/16	70± 15	50± 11
1/2	105± 20	75±15
9/16	160 ± 30	120± 20
5/8	215± 40	160 ± 30
3/4	370 ± 50	275 ± 37
7/8	620± 80	460 ± 60
1	900 ± 100	660 ± 75
11/8	1300 ± 150	950 ± 100
1 1/4	1800 ±200	1325 ±150
1 3/8	2400 ± 300	1800 ± 225
1 1/2	3100 ± 350	2300 ± 250

*1 Ньютон-метр (Н*м) равен примерно 0,1 кГм.** Фунт силы-фут – британский и американский эквивалент Н*м.

Маркировка дюймовых крепежных  изделий

Дюймовый крепеж имеет более сложную систему маркировки, не позволяющую визуально, без использования специальных таблиц определить механические свойства крепежной детали. Наиболее часто встречающаяся маркировка на головке дюймовых болтов и соответствие их классам прочности приведена в таблице ниже.

1 или 2	6.8
5	8.8
6	10.9

Как отличить метрическую резьбу от дюймовой

Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.

Сантехнические изделия с трубной дюймовой резьбой

Обозначение резьбы трубной конической на чертеже гост

Трубная коническая резьба

Стандарт распространяется на трубную коническую резьбу с конусностью 1 : 16, применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357-81.

98. Профиль и основные размеры, мм, трубной конической резьбы

Конусность 2 tg (j/φ 2) = 1 : 16; φ = 3 ° 34′ 48 »; φ /2 = 1 ° 47′ 24 » d и D — наружные диаметры соответственно наружной и внутренней резьбы d₁ и D₁ — внутренние диаметры соответственно наружной и внутренней резьбы d₂ и D₂ — средние диаметры соответственно наружной и внутренней резьбы P — шаг резьбы φ — угол конуса φ/2 — угол уклона H — высота исходного треугольника H1 — рабочая высота профиля R — радиус закругления вершины и впадины резьбы С — срез вершин и впадин резьбы

H = 0,960237P H1 = 0,640327P С = 0,159955 P R =0,137278P

l₁ — рабочая длина резьбы l ₂ — длина наружной резьбы от торца до основной плоскости

Обозначение размера резьбы

Число шагов на длине 25,4 мм

Диаметры резьбы в оновной плоскости

99. Допуски трубной конической резьбы (по ГОСТ 6211-81)

Обозначение размера резьбы

Смещение основной плоскости резьбы

Предельные отклонения диаметра внутренней цилиндрической резьбы

Примечание. Предельное отклонение ± Δ₁ l ₂ и ± Δ₁ l ₂не распространяется на резьбы с длинами, меньшими указанных в табл. 98. Допускается применять более короткие длины резьб. Разность действительных размеров l ₁ — l ₂ должна быть не менее разности номинальных размеров l ₁и l ₂ указанных в табл. 98. Осевое смещение основной плоскости Δ₁ l ₂наружной и Δ₂ l ₂внутренней резьбы относительно ее номинального расположения не должно превышать значений, указанных в табл. 99. Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности А по ГОСТ 6357-81. Длина внутренней конической резьбы должна быть не менее 0,8 (l ₁ — Δ₁ l ₂ ), где Δ₁ l ₂— см. табл. 99. Конструкция деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее l ₁ + Δ₁ l ₂ В условное обозначение резьбы должны входить буквы (R — для конической наружной резьбы; Rc — для конической внутренней резьбы; Rp, — для цилиндрической внутренней резьбы) и обозначение размера резьбы. Условное обозначение для левой резьбы допускается буквами LH. Примеры обозначения резьбы :

внутренняя трубная цилиндрическая резьба: 1 1/2; Rр 1 1/2;

левая резьба: R 1 1/2LH; Rc 1 1/2LH; Rp 1 1/2LH.

Трапецеидальная резьба (по ГОСТ 9484-81)

100. Профили и размеры резьбы Размеры, мм

Основной профиль наружной и внутренней резьбы

d — наружный диаметр резьбы (винта); D — наружный диаметр внутренней резьбы (гайки); d₂ — средний диаметр наружной резьбы; D₂ — средний диаметр внутренней резьбы; d₁— внутренний диаметр наружной резьбы; D₁ — внутренний диаметр внутренней резьбы; Р — шаг резьбы; Н — высота исходного треугольника; H₁— рабочая высота профиля.

Пример условного обозначения трапецеидальной однозаходной резьбы номинальным диаметром 20 мм, шагом 4 мм и полем допуска среднего диаметра 7е:

Сегодня поговорим об обозначении трубной резьбы на чертеже. Почему это актуально – объяснять не надо, не найдется в доме помещения, где бы не использовались трубы.

Пара слов о теории. Трубная резьба (ТР) получается в результате нарезки спиралевидных каналов на теле трубы (или внутри ее).

Такая резьба предназначена для монтажа разъемного (это обязательное условие) соединения любых трубопроводов (полимерных, металлических и др.).

Когда мы имеем дело с ТР, необходимо помнить, что она обычно исполняется у двух видах.

1. Цилиндрическом (G-тип). В этой версии нарезается спиралевидная канавка, имеющая треугольный профиль и угол 55° градусов на вершине.
2. Коническом (R-тип). В этом случае нарезается аналогичная канавка на пологом участке с конусностью 1:16.
3. Следует добавить, что существует еще дюймовый вариант. Это тот случай, когда треугольного профиля канавка с углом в 60° градусов на вершине нарезается на конической поверхности. Этот вариант в настоящее время применяется очень редко, его обозначение не рассматриваем.

Таким образом, на чертеже трубная резьба будет обозначено либо G-типом, либо R-типом. Но каким конкретно будет обозначение? Есть ли какие-то отличия в идентификации? Что мы должны увидеть?

Круглые метрические соединения

На детали и элементы конструкций из стекла, керамики, металлокерамики и жести нарезаются выемки круглого сечения. Этот тип скручивания выдерживает огромные механические нагрузки на сжатие, разрыв и боковые усилия. Соединение и разъединение деталей проводится без усилий, что позволяет использовать круглую метрическую насечку много раз. Основной ареал использования — вентили, смесители, резьбовые элементы электрических приборов (цоколь ламп, пробок, предохранителей).

Резьба NPSM

Аббревиатурой NPSM обозначается американская цилиндрическая дюймовая нарезка. В продольном разрезе такая выемка в профиле детали выглядит как равносторонний треугольник, то есть, все углы насечки равны 600. Соединение применяется для размеров труб в диапазоне 1/16-24 дюйма. Недостаток: в домашних условиях сделать такую нарезку невозможно.

Примечание

Левая нарезка обозначается группой символов «LH». Дюймовые нарезки классифицируются по классам точности 1-3. Символы «A» и «B» рядом с классом означают наружную или внутреннюю насечку.

Резьба на трубах

Резьба на трубах представлена целым набором неких стандартов, которые предназначены для организации соединения и уплотнения двух деталей между собой. Больше если говорить конкретно о трубах, которые используются в различных системах канализации, подачи воды, отопления и других, то большое влияние на качество такого соединения оказывает именно качество нарезки резьбы.

Довольно часто витки нарезают вручную. Для этого используется специальная плашка

В такой работе очень важно определить общую центральную ось плашки и трубы. Ведь в случае перекоса, канавки будут наклонены

Это приведет к тому, что соединение такой детали с ровной резьбой будет не прочным и не герметичным.

В качестве основного инструмента для такой работы используют специальный станок со специальными нарезными головами. Сами канавки наносятся таким элементом станка, как нож.

Трубная резьба

Как уже было сказано, вышеописанные параметры раскрывают далеко не полную классификацию резьбы на трубах. Кроме всего прочего встречаются цилиндрические, конические и другие виды.

Определение шага трубной резьбы

На бытовом уровне определение типа и шага трубной резьбы производиться обыкновенной измерительной линейкой или более точным прибором – штангенциркулем. Профессиональные сантехники для замера расстояния между витками используют слесарный инструмент – резьбомер.

В домашних условиях для замера шага необходимо взять заготовку и сделать оттиск на листе бумаги. Зная, что расстояние между витками равно одному дюйму, подсчитать число витков. Величина шага резьбы подсчитывается путем деления количества витков на расстояние между ними.

Дюймовая показывает количество ниток спирали в одном дюйме. Понятно, что при таком «народном» способе измерения основного показателя резьбового профиля – шага, трудно добиться точного результата и вычисленное расстояние будет условной технической характеристикой изделия.

Разновидности резьбовых насечек

Резьбовыми насечками называют ряды выемок, располагающихся по спирали. Нанесение винтового рельефа может выполняться на элементы в форме цилиндра или конуса. При этом на всем протяжении требуется соблюдение одинакового шага и величины диаметра. Такая резьба используется при создании винтовых соединений. Основная область использования – автомобилестроение и коммуникационные системы.

Винтовой рельеф может быть двух видов:

Трубная насечка считается отдельной разновидностью. Ее делают на элементах, изготовленных из металла и полимерных материалов. Чаще всего трубной насечкой пользуются при сборке систем бытового назначения, таких как водоснабжение и отопление.

Параметры резьбы и ее разновидности

Процесс нарезания внутренних канавок в отверстии метчиком:1 – вороток; 2 – метчик; 3 – деталь с подготовленным отверстием

Принято делить резьбы по типам и назначению. Есть несколько критериев, которыми пользуются для определения определенного вида:

единицы измерения. Основными мировыми исчислениями для техники являются СИ и дюймовая система. Принято пользоваться миллиметрами или дюймами

Важно! При создании трубопроводной сети используют дюймовую трубную резьбу;
в зависимости от числа нарезаемых ручьев принято делить на: одно-, двух- и трехзаходные резьбовые изделия. Большее количество применяется крайне редко;
важным показателем является вид профиля вырезаемой канавки

Чаще всего применяют треугольный вид. Он может иметь 60 ⁰ при вершине (метрические) или 55 ⁰ – дюймовые. Помимо этого изготавливают прямоугольные (для ходовых винтов и гаек), круглые (для электрических ламп) и трапециевидные (упорные типы);
по направлению вращения делят на: правые (если смотреть вдоль оси и движении вперед, то вращение происходит по часовой стрелке), левые – закручивание производится вращением против часовой стрелки;
уже отмечалось, что нарезают канавки снаружи (наружная) и внутри (резьба в отверстии);
по форме образующей поверхности: цилиндрическая (распространена повсеместно) и коническая (используется при изготовлении затягивающихся пробок);
назначение резьбовых сочленений может быть различным: крепежное (соединяет детали в единый узел); крепежно-уплотнительный (не только фиксирует детали между собой, а также предотвращает проникновение газов и жидкостей между соединяемыми изделиями); ходовые, предназначенные для ориентированного перемещения вдоль оси винтовой поверхности на заданное расстояние.

Основные параметры резьбового соединения (метрическая, заглавные буквы обозначают внутреннюю поверхность гайки, строчные – отвечают за наружную болта):

d – наружный диаметр болта, на поверхности которого нарезается резьба. Номинальный параметр, мм;
D – наружный диаметр резьбы на гайке, мм;
d₂ – значение среднего диаметра на болте, мм;
D₂ – размер среднего диаметра гайки, мм;
D₁ – диаметр гайки внутри канавок, мм;
d₁ – диаметр болта по внутренней поверхности винтовой линии, мм;
D₁ – минимальный диаметр канавки на гайках, мм;
d₃ – минимальный диаметр болта по канавкам, мм;
Р – резьбовой шаг, мм;
Н – высота треугольника, задающего профиль резьбы.

Основные типы резьбы

На практике чаще всего используется метрическая резьба. Ее обозначают буквой М (в импортном исполнении могут указывать букву J). Рядом указывается число, характеризующее номинальный диаметр соединения. Но кроме обычных метрических исполнений используются еще ряд специальных:

МК (JK) – метрическая для конусов;
G или R – дюймовая трубная. Для отечественных пользователей на чертежах указывается значок дюйма (“) и надпись трубная;
Е – круглая с профилем Эдисона используется для электрических ламп. В отечественном исполнении принято указывать номинальный диаметр и добавлять круглая электроламповая

Внимание! На практике специального инструмента для нареки подобных устройств нет. Винтовая линия производится накатыванием на тонкостенную жесть

Подобные операции выполняются в условиях крупных предприятий;
Тr – трапециевидная поверхность профиля. В отечественных изделиях обязательно прописывается слово трапециевидная с обязательным указанием параметров трапеции;
Кр – появление на рынке сантехнической арматуры импортного исполнения привело к тому, что появилась круглая резьба для санитарно-технических устройств, изготавливаемых на базе сплавов меди. Использование подобных изделий ограничено, но некоторые могут с ними столкнуться в повседневной практике;
S и S45 – упорный тип профиля резьбового соединения. Имеет довольно ограниченное применение. Она встречается в станках, а также на судах. S45 указывает на усиленное исполнение;
BSW, UTS – так обозначают дюймовые резьбы в спецификациях. BSW – это цилиндрическое исполнение. UTS – конический вид винтовой линии;
NPT – для нефтяников существует свой стандарт резьбовых соединений труб. Здесь традиционно применяется дюймовый размер. В зависимости от диаметра могут использоваться треугольные или прямоугольные виды профилей.

Основные типы резьбы по ГОСТ и отраслевым стандартам

Допуски и длина свинчивания дюймовой трубной резьбы

ГОСТ 6357 устанавливает допуски (отклонения), которые может иметь дюймовая трубная резьба. Они отсчитываются от номинального профиля в перпендикулярном к ее оси направлении.

Длина свинчивания может быть короткой, нормальной или длинной

Для допусков резьбового среднего диаметра характерно разбиение на два класса точности: А и В. Соответствующие значения для трубной резьбы дюймовой (ГОСТ 6357) даны в таблице (условные обозначения как в Таблице 1).

Таблица 3

Обозначение резьбы	Шаг, *10 мм	Внутренняя резьба	Наружная резьба
Диаметры
Внутренний	Средний	Средний	Наружный
Допуски, *10 мкм
Для класса А	Для класса В	Для класса А	Для класса В
a	0,0907	28,2	10,7	21,4	10,7	21,4	21,4
b
c	0,1337	44,5	12,5	25,0	12,5	25,0	25,0
d
e — h	0,1814	54,1	14,2	28,4	14,2	28,4	28,4
1, j – n, 2	0,2309	64,0	18,0	36,0	18,0	36,0	36,0
6, o – v, 5, 3,4	21,7	43,3	21,7	43,4	43,4

Числовые значения для допусков в документе 6357 (4) установлены эмпирическим путем. Также в ГОСТ приведены длины свинчивания, которые разделены на 2 группы: длинные и нормальные. Соответствующие значения в миллиметрах даны в таблице (условные обозначения соответствуют Табл. 1).

Таблица 4

Обозначение резьбы	Шаг, *10	Нормальная длина свинчивания	Длинная длина свинчивания
a	0,0907	4-12	>12
b
c	0,1337	5-16	>16
d
e – h	0,1814	7-22	>22
1, j, k, m	0,2309	10-30	>30
2, l, n – q, 3	12-36	>36
6, 4, r – v, 5	13-40	>40

Значения длины свинчивания в ГОСТ 6357 также определены эмпирическим путем.

И для внутренней, и для наружной резьбы существуют предельные отклонения по параметрам

Коническая резьба NPT/NPTF: основные характеристики и стандарты

Внешний вид конической NPT резьбы Резьба NPT/NPTF (с англ. national pipe taper/national pipe tapered fuel) представляет собой американский стандарт на конусную трубную резьбу. Этот стандарт применятся к трубам и арматурным изделиям, которые изготовлены в США.

Конусная трубная резьба NPT соответствует ГОСТу 6111-52 «Резьба коническая дюймовая с углом профиля 60 градусов», который действует на территории большинства стран СНГ.

Национальная ассоциация по гидравлическим приводам Соединенных Штатов не советует использовать стандарты NPT и NPTF в гидравлике. Но несмотря на это применение этих стандартов очень распространено.

Схема NPT резьбы

Виды дюймовой резьбы:

• NPT – резьба с конусностью 1:16 и углом профиля 60°. Такая резьба соответствует стандартам ANSI B1.21.1, FED-STD-H28/7 .
• NPS – цилиндрическая резьба.
• NPTF – герметичная дюймовая резьба с углом профиля 60°, уплотнение происходит за счет смятия резьбы. Этот вид дюймовой резьбы соответствует стандартам SAE J476, ANSI B1.20.3, FED-STD-H28/8.

Основные параметры самых распространенных резьбовых соединений NPTF:

Номинальный диаметр, дюйм	Основной диаметр, мм	Отверстие под резьбу, мм	Число витков на дюйм	Шаг, мм
NPTF 1/16″	7.870	6.00	27	0.940
NPTF 1/8″	10.217	8.25	27	0.940
NPTF 1/4″	13.577	10.70	18	1.411
NPTF 3/8″	17.016	14.10	18	1.411
NPTF 1/2″	21.211	17.40	14	1.814
NPTF 3/4″	26.566	22.60	14	1.814
NPTF 1″	33.195	28.50	11.5	2.209
NPTF 1 1/4″	41.952	37.00	11.5	2.209
NPTF 1 1/2″	48.021	43.50	11.5	2.209
NPTF 2″	60.060	55.00	11.5	2.209
NPTF 2 1/2″	72.642	65.50	8	3.175
NPTF 4″	113.913	107.00	8	3.175

Основные параметры самых распространенных резьбовых соединений NPT:

Номинальный диаметр, дюйм	Основной диаметр, мм	Отверстие под резьбу, мм	Число витков на дюйм	Шаг, мм
NPT 1/16″	7.870	6.00	27	0.940
NPT 1/8″	10.217	8.25	27	0.940
NPT 1/4″	13.577	10.70	18	1.411
NPT 3/8″	17.016	14.10	18	1.411
NPT 1/2″	21.211	17.40	14	1.814
NPT 3/4″	26.566	22.60	14	1.814
NPT 1″	33.195	28.50	11.5	2.209
NPT 1 1/4″	41.952	37.00	11.5	2.209
NPT 1 1/2″	48.021	43.50	11.5	2.209
NPT 2″	60.060	55.00	11.5	2.209
NPT 2 1/2″	72.642	65.50	8	3.175
NPT 4″	113.913	107.00	8	3.175
NPT 5″	141,300	134,384	8	3.175
NPT 6″	168,275	161,191	8	3.175
NPT 8″	219,075	211,673	8	3.175
NPT 10″	273,050	265,311	8	3.175
NPT 12″	323,850	315,793	8	3.175

Для создания NPT (NPTF) соединения применяются специальные резьбонарезные установки с метчиком (плашкой или резьбонарезной головой).

ПрофИнст Строй предлагает вашему вниманию оборудование, с помощью которого вы сможете качественно нарезать NPT (NPTF) резьбу на трубах и заготовках:

• Резьбонарезные головы от 1/2 до 2 дюймов. Предназначены для качественной высокопроизводительной нарезки резьбы. Безопасная и быстрая замена.
• Ручные резьбонарезные клуппы от 1/2 до 1.1/4 дюймов. Предназначены для нарезания трубной конической резьбы на водопроводных, электрических или газовых трубах. Обладает высокой производительностью и удобный в транспортировке.
• Ручные резьбонарезные клуппы от 1/2 до 2 дюймов. Могут широко использоваться при монтаже оборудования и в строительной промышленности, идеально подходят для повышения производительности труда, сокращения времени строительства, обеспечения его качества, а также снижения интенсивности труда.
• Электрические резьбонарезные станки от 1/2 до 2 дюймов. Высокопроизводительный резьбонарезной станок для мобильного и стационарного использования. Подходит для долговременной эксплуатации в интенсивном режиме в цехе и на стройплощадке, применяется при монтаже систем отопления и водоснабжения и в серийном производстве. Станок нарезает точную резьбу очень высокого качества.
• Электрические резьбонарезные станки от 1/2 до 3 дюймов. Станок предназначен для нарезки винтовой и цилиндрической резьбы на трубах. Используется для изготовления точных, надежных резьбовых соединений на трубах и болтах в соответствии с нормами. Он рассчитан на длительное промышленное использование.
• Электрические резьбонарезные станки от 1/2 до 4 дюймов. Станок предназначен для нарезки трубной и метрической резьбы. Используется для изготовления точных, надёжных резьбовых соединений на трубах и шпильках в соответствие с нормами.

Резьба NPT используется в соединениях с повышенными требованиями к герметичности. Соединения с такой резьбой способны выдерживать сильное давление циркулирующей среды по трубопроводу.

Чтобы купить оборудование для нарезания конической резьбы NPT (NPTF) на трубах, свяжитесь с менеджерами ПрофИнст Строй по контактным телефонам: +375 (17) 256-22-55, +375 (29) 602-00-80, +375 (29) 766-07-00, мы подробно расскажем об особенностях работы, устройстве и специфике данного типа оборудования.

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

• номинальный размер (наружный диаметр) – первые цифры;
• число витков, приходящихся на дюйм длины;
• группа;
• класс точности.

Её величество труба! Безусловно, она делает нашу жизнь лучше. Примерно так:

Ключевая характеристика любой цилиндрической трубы – это её диаметр. Он может быть внутренним (Dу) и наружным (Dn). Диаметр трубы измеряется в миллиметрах, но единица измерения трубной резьбы – дюйм.

Кроме того,реально существующий размер внудреннего диаметра часто не совпадает с Dy.

Давайте подробнее разберемся как нам с этим дальше жить. Трубной резьбе посвящена отдельная статья для ознакомления нажмите здесь.

Чем отличается от метрической резьбы

• Резьбовые гребни у дюймовой резьбы являются более острыми в сравнении с метрическими гребнями. Связано это с тем, что угол между плоскостью детали и гребнем составляет 54-55 градусов (тогда как у метрических деталей он равен 60 градусов).
• Из-за более острого угла наклона изменяется также профиль резьбовых гребней. У дюймовых деталей гребни являются более длинными, но менее широкими. Тогда как метрический профиль обладает обладает более сбалансированной формой гребней (они более широкие и менее длинные).
• Разница профилей делает невозможным соединение деталей с метрической и дюймовой резьбой. Вкручивание отдельных запчастей приведет к повреждению стенок деталей, а само резьбовое соединение будет очень хрупким. У соединения будет отсутствовать герметизация, что может привести к подтеканию и растрескиванию труб при транспортировке жидкостей.

Стандартная резьба маркируется с помощью метрических единиц измерения (миллиметры, сантиметры, метры). На объекты с дюймовой резьбой могут наноситься измерения, выраженные в дюймах. Дюйм — это неметрическая единица измерения длины. Ее используют в государствах, которые используют английскую систему мер. Основные страны — Великобритания, США, Канада, Новая Зеландия, Австралия и другие. Дюймы можно перевести в обычные метрические единицы измерения, а 1 дюйм равен 25,4 миллиметров. Дюймы имеют специальное обозначение в виде двух насечек (») — это символ ставится после указания количества дюймов. При необходимости можно перевести дюймы в миллиметры и обратно. Алгоритм перевода:

• Если нужно перевести дюймы в миллиметры, то нужно умножить количество дюймов на число 25,4. Скажем, диаметр сечения трубы составляет 2,5 дюйма. Для перевода дюймов в миллиметры нужно умножить 2,5 на 25,4 — мы получим 63,5 сантиметра.
• Если нужно перевести сантиметры в дюймы, то следует количество миллиметров разделить на число 25,4. Скажем, длина шурупа составляет 40 миллиметров. Для перевода сантиметров в дюймы разделим 40 на 25,4 — мы получим приблизительно 1,57 дюймов.

Изготовление резьбы

Для получения дюймовой нарезки применяют 2 основных способа:

• Накатка;
• Нарезка.

Накатанные изготавливают с помощью специальных резьбонакатных роликов, профиль которых повторяет контур резьбы. Заготовку устанавливают между роликами, и витки резьбы накатываются в соответствии требуемым размерам.

Резьба, изготовленная данным способом, отличается более высокими механическими характеристиками по причине более плавного распределения волн напряжения между витками. Также накатка обладает высокой производительностью, что позволило ей найти обширное применение в массовом производстве.

Минусом метода накатывания является сложность изготовления роликов. Точность их должна быть на высоком уровне. В противном случае гарантировать требуемые размеры резьбы весьма затруднительно. Второй момент – материал роликов. Он должен обладать повышенными механическими свойствами. Обычно для этого применяют высоколегированные штампованные стали. Все это делает способ накатки весьма затратным с финансовой точки зрения.

Нарезанные резьбы более просты в изготовлении, но по механическим свойствам, особенно по пределу выносливости, заметно уступают накатанным. Связано это с наличием более острых кромок профиля и, соответственно, более высокого значения коэффициента напряжения.

Изделие нарезают двумя способами:

• Вручную.
• Используя токарный станок.

При ручной резке используют метчик (для внутренней р.) и плашку (для наружной). Трубу зажимают. На ее конец одевается и навинчивается один из указанных типов подручного инструмента в зависимости от типа резьбы. Осуществляют резку. Для повышения чистоты и точности данный процесс повторяют.

На токарном станке алгоритм действий достаточно схожий. Только трубы зажимают не в тиски, а в патроне станка. Далее подводится резец, включается резьбовая подача и станок начинает процесс изготовления. Данный способ более эффективный по сравнению с ручной резкой, но требует от токаря определенной квалификации.

Рейтинг: /5 —
голосов

Как определяется шаг резьбы без резьбомера линейкой

Если под рукой не оказывается специального инструмента, то вовсе не обязательно спешить в магазин для его приобретения. Если нужно узнать значение шага резьбы, то сделать это можно без резьбомера. Для этого можно воспользоваться линейкой (лучше конечно взять в руки штангенциркуль). Надо отметить, что определение шага нарезки линейкой позволяет получить менее точный результат, чем при использовании резьбомера или штангенциркуля

Это важно учитывать, и если нужно получить точные показания, то лучше воспользоваться специализированным прибором

В этом разделе рассмотрим, как можно узнать шаг резьбы, имея под рукой только линейку. Многие наверняка догадались, как это сделать, но все же рассмотрим особенности процедуры подробно.

Для начала нужно отметить, что метрические и дюймовые нарезки изготавливаются с соблюдением соответствующих стандартов. Это позволяет определить расстояние между витками нарезки, не имея специального инструмента. Сделать это можно следующим образом:

1. Расположить деталь (болт с резьбой) рядом с линейкой
2. Внимательно посмотреть на вершины витков. Если они совпадают с миллиметровыми делениями линейки, то это значит, что шаг резьбы составляет 1 мм
3. Если витки не совпадают с делениями шкалы линейки, тогда следует воспользоваться другим способом. Для этого нужно посчитать количество витков на детали в определенном диапазоне (на 1 или 2 см)
4. Чтобы узнать шаг, нужно взять диапазон в миллиметрах и разделить на полученное количество витков, например, на диапазоне 20 мм было насчитано 17 витков. Если разделить 20 мм на 17 витков, то получим значение 1,17, что соответствует ближайшему стандартному шагу в 1,25 мм. Для проведения более точных подсчетов необходимо отнять один виток, так как отчет нужно проводить не с одного, а с нуля, поэтому получим 20/16=1,25 мм
5. Чтобы не проводить расчеты, можно воспользоваться табличными значениями. Таблица для определения шага нарезки представлена ниже

Таблица определения шага метрической резьбы

Выше описана инструкция, как определить шаг для метрической резьбы. По аналогичному принципу осуществляется измерение для дюймовой нарезки

Для этого важно знать, что 1 дюйм равен 25,4 мм. Для определения шага дюймовой нарезки необходимо:

1. Посчитать количество витков на расстоянии 25,4 мм, приложив к заготовке линейку
2. Соответствующее количество витков указывает на шаг нарезки
3. На расстоянии 25,4 мм или 1 дюйма может присутствовать от 4 до 28 витков
4. Если изделие имеет короткую длину (меньше 25,4 мм), тогда измерения проводятся на участке в 2 раза меньшем, то есть, на 12,7 мм. Полученное значение количества витков нужно умножить на 2, получив при этом соответствующее количество витков на 1 дюйм

Чтобы убедиться в правильности проведенных действий, сверяем полученные значения с табличными.

Таблица для определения шага дюймовой резьбы

Надо понимать, что для получения максимально-точных результатов, рекомендуется воспользоваться резьбомером.

Трубная резьба размеры и виды

Существует несколько разновидностей трубных резьб, некоторые из них регламентированы отечественными государственными стандартами, другие, встречающиеся в зарубежном оборудовании, соотносятся с американскими стандартами.

Рис. 5 Трубная резьба размеры таблица по ГОСТ 6357-81

Цилиндрическая трубная резьба с углом профиля 55°

Трубная цилиндрическая резьба с треугольным профилем описана в ГОСТ 6357-81. В документе приведены ее типоразмеры в миллиметрах и дюймах от 1/16” (7,723 мм) до 6” (163,830 мм), а также соответствующее своим наружным диаметрам длины шагов, равные 0,907, 1,337, 1,814 и 2,309 мм. Помимо этого, указаны средние и внутренние диаметры, высота профиля в исходном треугольнике и ее рабочий показатель, а также радиусы закруглений.

В стандарте регламентирована длина резьбовой насечки для двух классов точности А и В. Длина резьб может быть нормальной N и длинной L. Значения длин напрямую связаны с трубными диаметрами. Для класса N крайние показатели 4 — 12 и 13 — 40 мм, соответственно для L эти значения границ диапазона — выше 12 и свыше 40 мм.

Коническая с профилем 55°

Размерные параметры и допуски трубной конической резьбы регламентированы ГОСТ 6211-81. По всем основным показаниям, а именно наружному диаметру от 1/16” до 6”, его среднему и внутреннему значению, длине четырех типоразмеров шагов ее характеристики полностью совпадают с цилиндрической. Для конусной резьбы установлены угол конуса, равный 3°34’48», и конусность 1:16.

Рис. 6 Типоразмеры конической резьбы по ГОСТ 6211-81

Цилиндрическая с углом конуса 60°

Трубная цилиндрическая резьба с вершиной треугольника в 60° не регламентирована отечественными госстандартами, в зарубежной технической документации она обозначается как NPSM (national pipe straight mechanical). Ее параметры задаются американскими стандартами ANSI/ASME. Отличительные особенности NPSM-резьб:

• угол профиля 60°;
• размеры от 1/16” до 12”;
• число ниток на дюйм: 27, 18, 14, 11 1/2, 8 в зависимости от трубного диаметра.
