Расчет мощности циркуляционного насоса отопления

Функции, разновидности и принцип действия циркуляционных насосов

Для чего нужен циркуляционный насос (помпа)? Согласно принципу действия систем с принудительным циркуляцией, движение нагретой жидкости происходит благодаря избыточному давлению, создаваемому насосным оборудованием.

Соответственно, на помпу возлагается решение двух задач:

Обеспечение высокой скорости движения теплоносителя;
Создание избыточного давления, достаточного для преодоления гидравлического сопротивления, возникающего в элементах системы.

Первая является основной с точки зрения эффективности и экономичности отопления. Действительно, при высокой скорости движения теплоносителя разница его температур в подающем и обратном трубопроводах уменьшается – жидкость просто не успевает остывать. В результате:

Даже при значительной длине магистралей обеспечивается равномерное распределение тепла в обслуживаемых помещениях;
Для подогрева жидкости требуется меньший расход энергоресурсов (по сравнению с гравитационными системами экономия может составлять до 20-30 %);
Источники тепла (котлы, нагреватели других типов) работают в щадящем режиме;
Появляется возможность создания закрытых (герметичных) систем, в которых может быть использован теплоноситель с высокими показателями теплоемкости (например, антифриз, смесь или водный раствор гликолей и др.).

Владельцу такой системы ее проектирование, монтаж и эксплуатация обходятся значительно дешевле.

Устройство циркуляционного насоса для отопления включает несколько основных узлов и деталей:

Рабочее колесо (крыльчатку), обеспечивающее перекачивание жидкости;
Электродвигатель для привода рабочего колеса;
Перекачивающей камеры с впускным и выпускным (подающим и напорным) патрубками, которые присоединяются к трубопроводам;
Корпуса;
Клеммной коробки для электрических подключений и установки регулирующих органов (в случае модификации устройства с регулировкой скорости).

Как это работает:

В перекачивающую камеру через впускной патрубок поступает теплоноситель.
Здесь он захватывается крыльчаткой, приводящейся во вращение электродвигателем.
При повышенном давлении отправляется в выпускной патрубок, присоединенный (как и впускной) к магистрали отопительной системы.

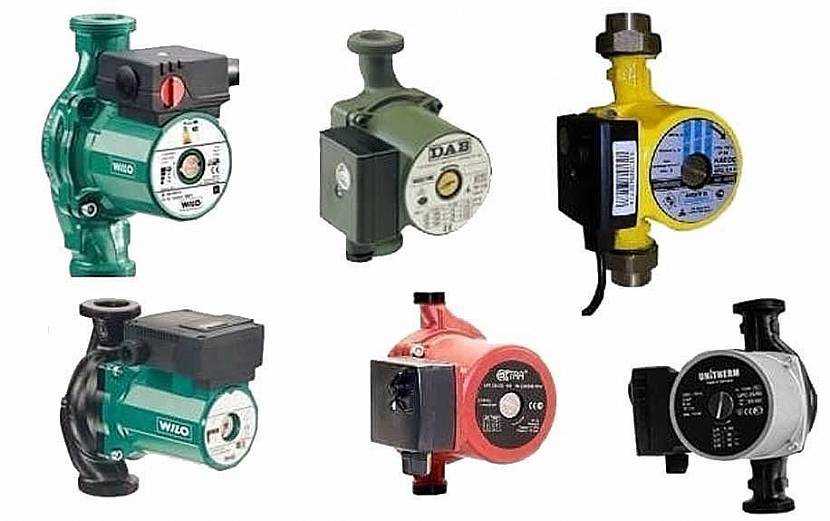

Производители предлагают множество различных конструкций насосного оборудования. Большинство из них модно отнести к одному из двух классов:

Устройства с «мокрым» ротором;
Помпы с «сухим» ротором.

В первом крыльчатка, как правило, выполняется в едином блоке с ротором электродвигателя. В результате ротор оказывается погружен в перекачиваемую жидкость.

Основной особенностью конструкции второго типа является ротор, изолированный от крыльчатки и теплоносителя за счет торцевого уплотнения.

В варианте с «мокрым» ротором жидкость выполняет одновременно функции смазки и теплоотвода.

Каждое из решений имеет собственные достоинства и недостатки. В варианте с «мокрым» ротором жидкость выполняет одновременно функции смазки и теплоотвода. Это позволило получить компактные конструкции с минимальным уровнем рабочего шума. Именно такие насосы получили широкое распространение для бытовых приложений – ГВС и автономного отопления.

Вариант с «сухим» ротором отличается более высокими значениями КПД и максимальной мощности, что определило использование такого оборудования в системах, требующих высокой производительности, например, мини-котельных, осуществляющих теплоснабжение многоквартирных домов.

Расчет насоса для системы отопления

Подбор циркуляционного насоса для отопления

Тип насоса должен быть обязательно циркуляционным, для отопления и выдерживать большие температуры (в пределах до 110 °С).

Основные параметры подбора циркуляционного насоса:

2. Максимальный напор, м.

Для более точного расчета, необходимо увидеть график напорно-расходной характеристики

Характеристика насоса – это напорно-расходная характеристика насоса. Показывает, как изменяется расход при воздействии определенного сопротивления потерь напора в системе отопления (целого контурного кольца). Чем быстрее движется теплоноситель в трубе, тем больше расход. Чем больше расход, тем больше сопротивления (потерь напора).

Поэтому, в паспорте указывают максимально возможный расход при минимально возможном сопротивлении системы отопления (одного контурного кольца). Любая система отопления оказывает сопротивление движению теплоносителя. И чем она больше, тем меньше окажется расход в целом на систему отопления.

Точка пересечения показывает реальный расход и потерю напора (в метрах).

Характеристика системы – это напорно-расходная характеристика системы отопления в целом для одного контурного кольца. Чем больше расход, тем больше сопротивление движению. Поэтому, если установлено для системы отопления качать: 2 м 3 /час, то насос нужно подобрать таким образом, чтобы удовлетворить данный расход. Грубо говоря, насос должен справиться с необходимым расходом. Если сопротивление отопления высокое, то насос должен обладать большим напором.

Для того, чтобы определить максимальный расход насоса, необходимо знать расход вашей системы отопления.

Для того чтобы определить максимальный напор насоса необходимо знать, какое сопротивление будет испытывать система отопления при заданном расходе.

Расход системы отопления.

Расход строго зависит от необходимого переноса тепла по трубам. Чтобы найти расход необходимо знать следующее:

2. Разница температур (Т₁ и Т₂) подающего и обратного трубопровода в системе отопления.

3. Средняя температура теплоносителя в системе отопления. (Чем ниже температура, тем меньше теряется тепло в системе отопления)

Предположим, что отапливаемое помещение потребляет 9 кВт тепла. И система отопления рассчитана, так чтобы отдать 9 кВт тепла.

Это означает, что теплоноситель, проходя через всю систему отопления (три радиатора) теряет свою температуру (Смотри изображение). То есть температура в точке Т₁ (на подаче) всегда больше Т₂ (на обратке).

Чем больше расход теплоносителя через систему отопления, тем ниже разница температур между подающей и обратной трубой.

Чем выше разница температур при неизменном расходе, тем больше тепла теряется в системе отопления.

С – теплоемкость теплоносителя воды, С=1163 Вт/(м 3 •°С) или С=1,163 Вт/(литр•°С)

Q – расход, (м 3 /час) или (литр/час)

t₁ – Температура подающего теплоносителя

t₂ – Температура остывшего теплоносителя

Поскольку потери помещения маленькие, я предлагаю посчитать через литры. Для больших потерь используйте м 3

Необходимо определиться какая разница температур будет между подающим и остывшим теплоносителем. Вы можете выбрать абсолютно любую температуру, от 5 до 20 °С. От выбора температур будет зависеть расход, а расход создаст некоторые скорости теплоносителя. А, как известно движение теплоносителя создает сопротивление. Чем больше расход, тем больше сопротивление.

Для дальнейшего расчета я выбираю 10 °С. То есть на подаче 60 °С на обратке 50 °С.

t₁ – Температура подающего теплоносителя: 60 °С

t₂ – Температура остывшего теплоносителя: 50 °С.

W=9 кВт = 9000 Вт

Из вышеуказанной формулы получаю:

Ответ: Мы получили необходимый минимальный расход 774 л/ч

Сопротивление системы отопления.

Сопротивление системы отопления будем измерять в метрах, потому, что это очень удобно.

Предположим, что мы уже рассчитали это сопротивление и оно равно 1,4 метров при расходе в 774 л/ч

Очень, важно понять, что чем выше расход, тем больше сопротивление. Чем ниже расход, тем меньше сопротивление

Поэтому при данном расходе в 774 л/ч мы получаем сопротивление 1,4 метров.

И так мы получили данные, это:

Расход = 774 л/ч = 0,774 м 3 /ч

Сопротивление = 1,4 метров

Далее по этим данным подбирается насос.

Рассмотрим циркуляционный насос с расходом до 3 м 3 /час (25/6) 25 мм-диаметр резьбы, 6 м – напор.

Желательно когда подбираете насос, посмотреть реальный график напорно-расходной характеристики. Если его не имеется, то рекомендую просто провести прямую линию на графике с указанными параметрами

Тут расстояние между точками A и B – минимальны, и поэтому данный насос подходит.

Его параметры будут равны:

Максимальный расход 2 м 3 /час

Максимальный напор 2 метра

Чем управляются насосы

В современных котельных, управление насосами относится к функциям комплексной автоматики. Тем не менее, это не исключает в аварийных ситуациях, возможность ручного управления, выполняемого оперативным персоналом.

По всем направлениям перемещения технологической жидкости, существует резервное оборудование, такое же требование предъявляются для наличия резервного электропитания.

Для больших тепловых схем это должен быть независимый источник электроэнергии, например, от другой трансформаторной подстанции, а для устройств малой и средней мощности, должны быть автономные источники электропитания, например, дизель генераторы.

Для сокращения аварийных ситуаций, особенно в тепловых сетях из-за гидроударов, в последнее время применяют систему частотных преобразователей (пч), которая способствует:

экономии электроэнергии до 20 %;
снижению расхода воды, из-за снижения утечек до 5 %;
снижению затрат на ремонт систем отопления, так как из-за изменения частоты, срок службы группы насосов повышается 1,5 раза;
снижение расходов топлива на нагрев сетевой воды.

Источники

https://nasosovnet.ru/termo/nasosy-dlya-kotelnyh.html
https://kotle.ru/kotelnye/nasosy-v-kotelnoj
https://stigmash.ru/catalog/nasosy/setevye/
https://MSK.OilPump.ru/catalog/setevye-nasosy/
https://ByreniePro.ru/nasosy/setevoj-dlya-kotelnoj.html
http://agm-msk.ru/catalog/nasosy-se/

Замечания по монтажу и запуску

Для долговременной работы оборудования и его высокой эффективности следует соблюдать некоторые правила:

Монтаж насоса производят так, чтоб его вал находился горизонтально. Для оборудования с «мокрым» ротором такое требование является обязательным! Ориентация трубопроводов (вертикальный, горизонтальный или наклонный участок) значения не имеет.
Клеммная коробка должна располагаться сверху. Это обеспечит безопасность даже в случае возможных протечек.

Современные агрегаты позволяют установку и на подачу, и на обратку, но расположение на обратном участке снизит тепловые нагрузки и увеличит ресурс оборудования.
При монтаже обязательно предусмотреть байпас для циркуляционного насоса. Это позволит при отсутствии электропитания использовать отопительную систему в режиме с естественной циркуляцией.
В качестве рабочей выбирается средняя скорость оборудования. Запуск системы осуществляется на самой высокой скорости (в системах с автоматикой отключается блокировка).
После запуска следует удалить скопившийся воздух через предусмотренные в конструкции специальные клапаны.

Устройство сетевого насоса и принцип действия

Насосы типа СЭ имеют горизонтальную конструкцию. Это агрегаты, работающие благодаря центробежной силе. Для этого в спиральном с горизонтальным разъемом корпусе устанавливается рабочее колесо с двухсторонним ходом. Ротор опирается на подшипники качения выносного типа с принудительной или кольцевой смазкой

Чертеж сетевого насоса заставляет обратить внимание на механические сальники уплотнения вала. Для них осуществляется подвод запирающей и охлаждающей жидкости, эта «рубашка» является обязательной для агрегатов любой мощности

Рабочий вал сетевого агрегата располагается горизонтально, это характерно для всех моделей СЭ. Разъем кожуха так же располагается в горизонтальной плоскости, что обеспечивает простой доступ к деталям насоса и их быструю замену в случае аварии или планового ремонта. Выпускаются такие насосы одноступенчатого и многоступенчатого типа.

Щелевые уплотнители агрегатов выпускают коррозионных сплавов, для рабочего колеса используется хромистая сталь. Корпус и крышки отливают из серого чугуна, что позволяет использовать оборудование в климатических условиях крайнего севера.

Структура условного обозначения сетевого насоса

СЭН 1250-140 УХЛ3

где,

С – сетевой;
Э – электрический;
Н – насос;
1250 – номинальная подача, м3</sup>;
140 – номинальный напор, м;
УХЛ3 – климатическое исполнение.

Какую ставить скорость на насосе отопления при малой мощности котла

Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.

Для чего нужно проверять настройки

Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

неправильный монтаж;
воздух в трубах;
перепады напряжения;
неисправность устройства.

Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.

К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.

Как рассчитать потребление газа на отопление дома

Газ пока еще самый дешевый вид топлива, но стоимость подключения порой очень высокая потому многие хотят предварительно оценить, насколько экономически обоснованы такие расходы. Для этого необходимо знать расход газа на отопление, потом можно будет оценить общую стоимость и сравнить ее с другими видами топлива.

Методика расчета для природного газа

Примерный расход газа на отопление считается исходя из половинной мощности установленного котла. Все дело в том, что при определении мощности газового котла закладывается самая низкая температура. Это и понятно — даже когда на улице очень холодно, в доме должно быть тепло.

Посчитать расход газа на отопление можно самостоятельно

Но считать расход газа на отопление по этой максимальной цифре совсем неверно — ведь в основном температура значительно выше, а значит, топлива сжигается намного меньше. Потому и принято считать средний расход топлива на отопление — порядка 50% от теплопотерь или мощности котла.

Считаем расход газа по теплопотерям

Если котла еще нет, и вы оцениваете стоимость отопления разными способами, считать можно от общих теплопотерь здания. Они, скорее всего, вам известны. Методика тут такая: берут 50% от общих теплопотерь, добавляют 10% на обеспечение ГВС и 10% на отток тепла при вентиляции. В результате получим средний расход в киловаттах в час.

Далее можно узнать расход топлива в сутки (умножить на 24 часа), в месяц (на 30 дней), при желании — за весь отопительный сезон (умножить на количество месяцев, на протяжении которых работает отопление). Все эти цифры можно перевести в кубометры (зная удельную теплоту сгорания газа), а потом перемножить кубометры на цену газа и, таким образом, узнать затраты на отопление.

Пример расчета по теплопотерям

Пусть теплопотери дома составляют 16 кВт/час. Начинаем считать:

средняя потребность в тепле в час — 8 кВт/ч + 1,6 кВт/ч + 1,6 кВт/ч = 11,2 кВт/ч;
в день — 11,2 кВт * 24 часа = 268,8 кВт;
в месяц — 268,8 кВт * 30 дней = 8064 кВт.

Фактический расход газа на отопление еще зависит от типа горелки — модулируемые самые экономичные

Переводим в кубометры. Если использовать будем природный газ, делим расход газа на отопление в час: 11,2 кВт/ч / 9,3 кВт = 1,2 м3/ч. В расчетах цифра 9,3 кВт — это удельная теплоемкость сгорания природного газа (есть в таблице).

Кстати, также можно посчитать необходимое количество топлива любого типа — надо только взять теплоемкость для требуемого топлива.

Так как котел имеет не 100% КПД, а 88-92%, придется внести еще поправки на это — добавить порядка 10% от полученной цифры. Итого получаем расход газа на отопление в час — 1,32 кубометра в час. Далее можно рассчитать:

расход в день: 1,32 м3 * 24 часа = 28,8 м3/день
потребность в месяц:28,8 м3/день * 30 дней = 864 м3/мес.

Средний расход за отопительный сезон зависит от его длительности — умножаем на количество месяцев, пока длится отопительный сезон.

Этот расчет — приблизительный. В какой-то месяц потребление газа будет намного меньше, в самый холодный — больше, но в среднем цифра будет примерно такой же.

Расчет по мощности котла

Расчеты будут немного проще, если имеется рассчитанная мощность котла — тут уже учтены все необходимые запасы (на ГВС и вентиляцию). Потому просто берем 50% от расчетной мощности и далее считаем расход в день, месяц, за сезон.

Например, проектная мощность котла — 24 кВт. Для расчета расхода газа на отопление берем половину: 12 к/Вт. Это и будет средняя потребность в тепле в час. Чтобы определить расход топлива в час, делим на теплотворную способность, получаем 12 кВт/час / 9,3 к/Вт = 1,3 м3. Далее все считается как в примере выше:

в день: 12 кВт/ч * 24 часа = 288 кВт в перерасчете на количество газа — 1,3 м3 * 24 = 31,2 м3
в месяц: 288 кВт * 30 дней = 8640 м3, расход в кубометрах 31,2 м3 * 30 = 936 м3.

Рассчитать потребление газа на отопление дома можно по проектной мощности котла

Далее добавим 10% на неидеальность котла, получим, что для этого случая расход будет чуть больше 1000 кубометров в месяц (1029,3 куб). Как видите, в этом случае все еще проще — меньше цифр, но принцип тот же.

По квадратуре

Еще более приблизительные расчеты можно получить по квадратуре дома. Есть два способа:

Как выбрать и купить циркуляционный насос

Перед циркуляционными насосами задачи стоят несколько специфические, отличные от водяных, скважинных, дренажных и т. п. Если последние предназначены для перемещения жидкости с конкретной точкой излива, то циркуляционные и рециркуляционные просто «гоняют» жидкость по кругу.

К подбору хотелось бы подойти несколько нетривиально и предложить несколько вариантов. Так сказать, от простого к сложному — начать с рекомендаций производителей и последним описать как рассчитать циркуляционный насос для отопления по формулам.

Подобрать циркуляционный насос

Этот простой способ подобрать циркуляционный насос для отопления порекомендовал один из менеджеров по продаже насосов WILO.

Принимается, что теплопотери помещения на 1 м. кв. составят 100 Вт. Формула для расчета расхода:

Общие теплопотери дома (кВт) х 0,044 = расход циркуляционного насоса (м. куб./час.)

Например, если площадь частного дома составляет 800 м. кв. требуемый расход будет равен:

(800 х 100) / 1000 = 80 кВт — теплопотери дома

80 х 0,044 = 3,52 м. куб./час — требуемый расход циркуляционного насоса при температуре в помещении 20 град. С.

Из ассортимента WILO для таких требований подойдут насосы TOP-RL 25/7,5, STAR-RS 25/7, STAR-RS 25/8.

Касательно напора. Если система спроектирована в соответствии с современными требованиями (пластиковые трубы, закрытая система отопления) и нет никаких нестандартных решений, как-то высокая этажность или большая протяженность отопительных трубопроводов, то напора вышеуказанных насосов должно хватить «с головой».

Опять же, такой подбор циркуляционного насоса приблизительный, хотя в большинстве случаев он удовлетворит требуемым параметрам.

Подобрать циркуляционный насос по формулам.

Если есть желание перед тем как купить циркуляционный насос разобраться с требуемыми параметрами и подобрать его по формулам, то пригодится следующая информация.

определяем требуемый напор насоса

H=(R x L x k) / 100, где

H — требуемый напор насоса, м

L — длина трубопровода между наиболее удаленными точками «туда» и «назад». Другими словами это длина наибольшего «кольца» от циркуляционного насоса в системе отопления. (м)

Пример расчета циркуляционного насоса по формулам

Есть трехэтажный дом размерами 12м х 15м. Высота этажа 3 м. Дом отапливается радиаторами ( ∆ T=20°C) с терморегулирующими головками. Произведем расчет:

требуемая тепловая мощность

N (от. пл) = 0,1(кВт/м.кв.) х 12(м) х 15(м) х 3 этажа = 54 кВт

вычисляем расход циркуляционного насоса

Q = (0.86 х 54) / 20 = 2,33 м.куб/час

вычисляем напор насоса

Производитель пластиковых труб компания TECE рекомендует применять трубы с диаметром при котором скорость течения жидкости будет 0,55-0,75 м/с, удельное сопротивление стенки трубы — 100-250 Па/м. В нашем случае, для отопительной системы можно использовать трубу диаметром 40мм (11/4″). При расходе 2,319 м.куб/час скорость потока теплоносителя будет 0,75 м/с, удельное сопротивление одного метра стенки трубы 181 Па/м (0,02 м. вод.ст).

WILO YONOS PICO 25/1-8

GRUNDFOS UPS 25-70

Почти все производители, включая таких «грандов» как WILO и GRUNDFOS, размещают на своих сайтах специальные программы для подбора циркуляционного насоса. У вышеупомянутых компаний это WILO SELECT и GRUNDFOS WebCam.

Программы очень удобны, пользоваться ими достаточно просто

Особое внимание нужно уделить правильному вводу значений, что у неподготовленных пользователей часто вызывает затруднения

Купить циркуляционный насос

При покупке циркуляционного насоса особое внимание следует уделить фирме-продавцу. В настоящее время на рынке Украины «гуляет» очень много контрафактной продукции

Чем объяснить, что розничная цена циркуляционного насоса на рынке может быть в 3-4 раза меньше, чем у представителя компании производителя?

По данным аналитиков, циркуляционный насос в бытовом секторе является лидером по энергопотреблению. В последние годы компании предлагают очень интересные новинки — энергосберегающие циркуляционные насосы с автоматической регулировкой мощности. Из бытовой серии у WILO это YONOS PICO, у GRUNDFOS — ALFA2. Такие насосы потребляют электроэнергии на несколько порядков меньше и существенно экономят денежные расходы владельцев.

Подготовка места и монтаж

Современный циркуляционный насос «мокрого» типа можно устанавливать и на подающем, и на обратном участке трубопровода. Модели старого образца устанавливались только на трубу обратной подачи – так остывшая вода продлевала срок эксплуатации механизма.

На части трубопровода перед расширительным баком и участке системы после него создается разный уровень давления – компрессия и разряжение соответственно. Созданное баком статическое давление будет оказывать влияние на функционирование системы с установленным насосным оборудованием. Зона подачи насоса характеризуется гидростатическим давлением, которое на порядок выше обычного, а со стороны всасывания теплоносителя оно отличается пониженным уровнем, иногда приводящим к разряжению. При большой разности давления в системе вода может закипать, или образовываться воздух при высвобождении и всасывании.

Для обеспечения нормальной циркуляции теплоносителя по трубопроводу следует учитывать важное условие: любая точка, расположенная в границах всасывания, должна обладать избыточным гидростатическим давлением. Держать под контролем этот процесс можно следующим образом:. Держать под контролем этот процесс можно следующим образом:

Держать под контролем этот процесс можно следующим образом:

установить расширительную емкость выше самой высокой точки системы на 80 см. Этот способ – самый простой и удобный, особенно в случае дооснащения отопительной системы циркулярным насосом. Потребуется лишь достаточная высота чердачного помещения и утепление расширительного бака;
расположить емкость в верхней точке системы так, чтобы верхняя часть трубопровода оказалась в зоне нагнетания насоса. Этот способ применим для современных отопительных систем, где изначально обустроен уклон труб к котлу. Принцип работы заключается в том, чтобы воздушные пузырьки двигались в потоке воды под напором, создаваемым силой насоса;
установить наивысшую точку системы на самом удаленном стояке. Но здесь имеется один нюанс: придется переделывать трубопровод, а это весьма затратное и сложное мероприятие;
перенести расширительную емкость и часть трубы в зону всасывания насоса, перед патрубком. Такая реконструкция станет оптимальной для работы в условиях принудительной циркуляции теплоносителя;
монтаж циркуляционного насоса в подающей части трубы, сразу за точкой ввода расширительной емкости. Однако такой способ подойдет не для всех моделей оборудования, поскольку в этой зоне температура будет достаточно высокой. Метод хорошо для тех насосов, которые способны выдерживать такие условия работы.

Схемы вариантов монтажа циркуляционного насоса с расширительным баком

Для монтажа насоса следует учесть его резьбовой диаметр и осуществить приобретение фильтрующего элемента (фильтра грубой очистки), обратного клапана, байпаса, гаечных ключей размером от 19 мм до 36 мм. На главной трубе, между выводом и вводом врезаемой перемычки, устанавливается запорный клапан соответствующего диаметра. Для удобства монтажа пригодится разъемная резьба.

Задача байпаса, представляющего собой небольшой кусок трубы, состоит в переключении отопительной системы из режима принудительной в режим естественной циркуляции теплоносителя в случае выхода из строя насоса, отключении электричества. Диаметр байпаса должен совпадать с диаметром стояка, в который устанавливается.

Приборы на перемычке должны быть смонтированы в следующем порядке: сначала врезается фильтрующий элемент, затем клапан, затем следует насос. Вводы байпаса с стояк осуществляются посредством запорных клапанов, перекрывающих систему в случае сбоев или поломок.

В случае установки насоса «мокрого» типа байпас должен быть врезан строго горизонтально, что предотвратит скопление воздуха. Дополнительно в систему может быть вмонтирован автоматический кран отвода воздуха, обязательно – в вертикальном положении. Автоотводчик имеет преимущества перед обычным краном Маевского, который необходимо открывать и закрывать вручную.

Модификации насоса и технические параметры

Исходя из особенностей конструкции, насосы характеризуется производительной мощностью двигателя, типом ротора и управления.

Двигатель

Точный расчет параметров двигателя выполняется для конкретной отопительной системы, но общее правило подбора простое – мощность пропорциональна производительности (размера) рабочей части.

Управление работой

Управление насоса – это выбор скоростных режимов, от которых зависит эффективность всей системы. Для подогрева используется минимальный режим, в то время как при низких температурах быстрый отвод тепла требует увеличения скорости. Для регулирования этого процесса используется 2 типа управления:

Механический. Выбор скорости производится самостоятельно, а переключение вручную. Такое управление эффективно для небольших контуров, где реагирование на изменение скорости происходит быстро. Насос для отопления в частном доме, чаще всего, приобретается с таким управлением благодаря невысокой стоимости и более высокой ремонтопригодности.
Умные модернизированные модели управляются системой автоматики, которая в зависимости от температуры теплоносителя регулирует скорость потока. Стоят они дороже, но при установке многокомпонентных систем с коллекторами, он незаменимы. Кроме этого они увеличивают энергоэффективность на 25-35%.

Каждый производитель использует свои разработки, способствующие безаварийной работе в течение срока годности, поэтому цены на модели с одинаковыми характеристиками отличаются, также как и качество оборудования.

У внешне одинаковых насосов могут быть совершенно различные характеристики

Снижение стоимости в более дешевых фирмах происходит за счет минимального запаса прочности. Чаще всего это подразумевает уменьшение толщины на неответственных элементах деталей, использование менее прочных и дешевых материалов, которых хватает только на указанный срок эксплуатации. Выбор фирмы–производителя во многом определяет качественные характеристики изделия. Сориентироваться в них можно, прочитав отзывы или углубившись в изучение используемых для деталей материалов.

Ротор или маховое колесо

Существует 2 принципа работы ротора:

Сухой. Трущиеся детали и сам ротор находится в герметично закрытом корпусе, – с водой соприкасаются только лопасти, создающие поток. Такие модели характеризуются высокой мощностью, эффективностью, но более чувствительны к механическому загрязнению энергоносителя. Требуется прохождение ежегодной технической профилактики электродвигателя. Кроме того, их установка должна проводиться удалено от жилых комнат из-за повышенного уровня шума.

Циркуляционный насос с сухим ротором – двигатель и нагнетатель расположены в разных корпусах

Мокрый. Наиболее распространенный тип за счет неприхотливости в обслуживании, стоимости и разнообразия моделей. В открытой конструкции движущиеся детали (подшипники, валы, ротор и т. д.) находятся в воде, которая одновременно является для них смазочным материалом и охладителем для двигателя. Используются соответствующие нержавеющие сплавы, прокладки из водостойких материалов. Система менее прихотлива к механическим примесям в энергоносителе, а срок службы бытового прибора рассчитан на 7 лет.

В насосе с мокрым ротором двигатель и нагнетатель расположены в одном корпусе

1 Сфера применения

Основная функция такого устройства, как нагнетательный насос, — усиление давления в системе, благодаря чему теплоноситель движется по контуру намного быстрее, чем с применением естественной схемы. Существует распространённая проблема — в последние точки (радиаторы) в контуре попадает уже остывший теплоноситель. Из-за этого в доме постоянно холодно. Как правило, это свойственно последним этажам здания.

Но это характерно не только для многоквартирных домов. В отоплении частного дома с естественной циркуляцией также существует такая проблема, когда последняя батарея очень слабо нагревается. Причина та же — слабое давление в системе и, соответственно, медленная циркуляция теплоносителя. Решается это в обеих ситуациях одним способом — расчёт для системы отопления циркуляционного насоса и его установка.

После установки такого оборудования теплоноситель благодаря сильному давлению будет разгоняться до достаточной скорости для обеспечения попадания тёплой воды к последним точкам. Кроме этого, существует возможность установки дополнительного оборудования, тёплого пола, автоматики и т. п.

Конструкция такого оборудования не является сложной и представляет собой мотор с валом, который передаёт вращательный момент ротору. Непосредственно на роторе и установлена крыльчатка. С её помощью создаётся нагнетательный эффект, и усиливается давление в системе, то есть насос как будто разгоняет воду. Вода начинает течь быстрее.

Более современные модели могут иметь несколько режимов, в каждом из которых создаётся разное давление перемещающейся по нему воды. Это очень удобно и экономично. При необходимости быстрого обогрева дома можно включить насос на максимальную мощность, а после того, как в доме будет оптимальная температура — включить щадящий режим.

Делить циркуляционные насосы можно по разным критериям, начиная от мощности и производительности и заканчивая производителем. Но есть и основные большие подкатегории такого оборудования. К ним можно отнести подразделение на моторы:

с сухим ротором;
с мокрым ротором.

В первой категории только часть элементов непосредственно контактируют с водой (так называемая мокрая часть), а во втором виде устройство полностью находится в водной среде. Какой выбирать, зависит от многих факторов, в первую очередь, от особенностей системы.

Онлайн калькулятор подбор циркуляционного насоса отопления. подбор циркуляционного насоса для системы отопления дома
