Организация узла учета электроэнергии требует точного соблюдения технических регламентов и последовательности соединения проводников. Сложность выполнения данной задачи оценивается как средняя, а среднее время проведения работ составляет от 3 до 5 часов при условии готовой ниши или места под щит. Стоимость комплектующих для стандартного однофазного ввода варьируется в пределах 6 000–12 000 рублей. Правильно реализованная схема подключения счетчика электроэнергии в щитке гарантирует не только корректный учет потребления, но и пожарную безопасность всего здания. Использование качественных компонентов и соблюдение ПУЭ позволяет избежать проблем при вводе прибора в эксплуатацию представителями энергосбытовой компании.
Предварительные сведения и планирование работ
Перед тем как подключить электросчетчик своими руками, необходимо оценить объем предстоящих манипуляций и уровень собственной квалификации. Работа с электросетями требует понимания принципов работы защитных устройств и навыков чтения электрических схем. Важным этапом является предварительное согласование с энергосбытовой компанией: необходимо получить разрешение на снятие пломб (если производится замена) и уточнить требования к модели прибора учета. Оптимальное время для проведения работ — светлое время суток, так как потребуется полное обесточивание вводной линии. Монтаж счетчика электроэнергии инструкция подразумевает, что исполнитель знаком с правилами электробезопасности и использует изолированный инструмент.
Комплектация материалами для сборки
Для качественного электромонтажа требуется заранее подготовить все компоненты согласно проекту. Выбор сечения провода зависит от выделенной мощности, но чаще всего для ввода используется кабель ВВГнг сечением 6 или 10 мм². Все материалы для подключения счетчика должны иметь сертификаты соответствия.
- Однофазный электросчетчик (соответствующий классу точности);
- Вводной автоматический выключатель (двухполюсный);
- Групповые автоматические выключатели для защиты линий;
- Устройство защитного отключения (УЗО) или дифавтоматы;
- Кабель ВВГнг-LS нужного сечения;
- Шина нулевая (N) в корпусе;
- Шина заземления (PE);

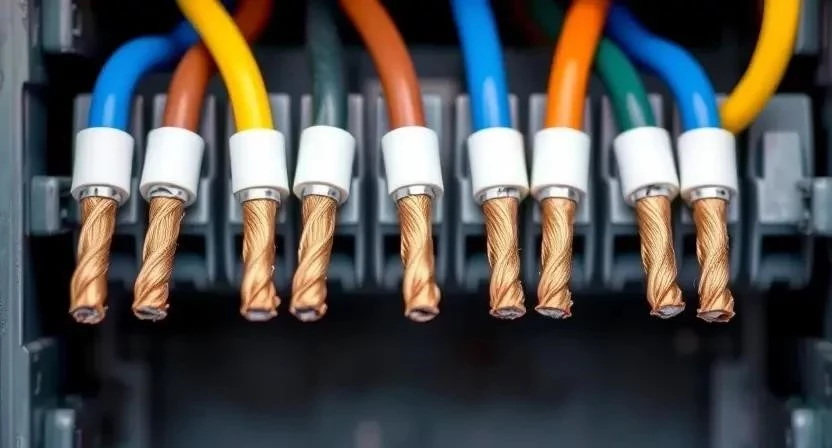

- Наконечники НШВИ для многожильного провода;
- Гребенчатая шина для соединения автоматов.
Таблица 1. Перечень материалов и ориентировочные затраты
| Материал | Количество | Расход на узел | Цена за ед. (руб.) | |
|---|---|---|---|---|
| Счетчик однофазный | 1 шт. | 1 шт. | 2500 | 2500 |
| Автомат двухполюсный | 1 шт. | 1 шт. | 450 | 450 |
| Автоматы однополюсные | 6 шт. | 6 шт. | 200 | 1200 |
| УЗО 40А/30мА | 1 шт. | 1 шт. | 1800 | 1800 |
| Провод ПВ-3 (ПуГВ) 6мм² | 5 м | 5 м | 90 | 450 |
| Корпус щита (12 мод) | 1 шт. | 1 шт. | 1200 | 1200 |

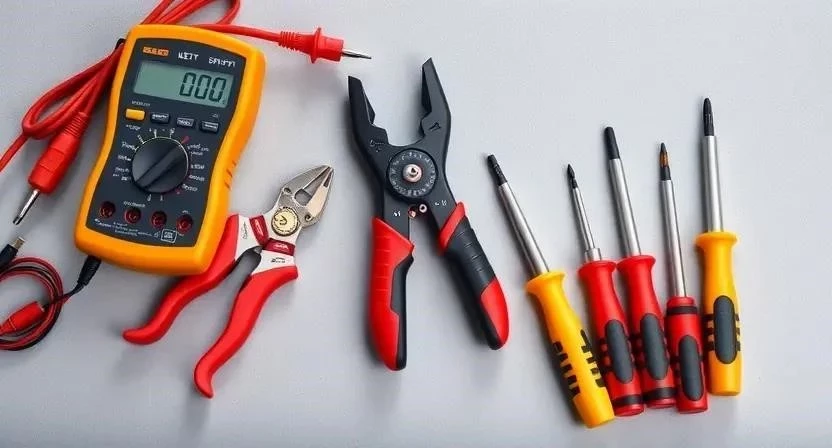

Инструментарий для выполнения монтажа
Качественный инструменты для монтажа щитка позволяют выполнить работу аккуратно и обеспечить надежный контакт в клеммах. Не рекомендуется использовать обычные пассатижи для зачистки изоляции, так как это может повредить токоведущую жилу.
- Набор отверток (шлицевые и крестовые PZ2);
- Стриппер для снятия изоляции с проводов;
- Пресс-клещи (обжимка) для наконечников НШВИ;
- Мультиметр для прозвонки цепей и замера напряжения;
- Индикатор напряжения (указатель фазы);
- Бокорезы или кабелерез;
- Строительный уровень для ровной установки корпуса.
Организация рабочего пространства
Подготовка помещения включает обеспечение свободного доступа к месту установки и организацию временного освещения (например, аккумуляторного фонаря), так как основное питание будет отключено. Необходимо защитить напольное покрытие пленкой или картоном от строительной пыли при сверлении стен. Техника безопасности требует использования диэлектрического коврика при работе в сырых помещениях. Перед началом любых действий вводной кабель должен быть обесточен и проверен индикатором напряжения на отсутствие потенциала.
Подготовка монтажной поверхности
Корпус распределительного щитка должен располагаться на высоте 0,8–1,7 метра от уровня пола согласно нормам. Сначала производится разметка отверстий, после чего выполняется крепление бокса на дюбель-гвозди или саморезы. Важно выровнять корпус по горизонтали, чтобы DIN-рейки стояли ровно. Вводные отверстия для кабеля освобождаются от заглушек, в них вставляются сальники или защитные втулки. Если корпус металлический, обязательна проверка заземления самого ящика путем присоединения заземляющего проводника к специальному болту на корпусе.
Технология монтажа электросчетчика: пошаговый алгоритм
Соблюдение последовательности действий при сборке схемы электрического щитка со счетчиком исключает ошибки коммутации. Каждый этап требует внимательности и проверки надежности фиксации провода в зажиме.
- Установка DIN-рейки: Закрепите рейки в корпусе и разместите на них все модульные устройства (счетчик, автоматы, УЗО) согласно заранее нарисованной схеме. (15 минут)
- Монтаж вводного автомата: Установите двухполюсный автомат в левом верхнем углу. Подведите к нему фазу и ноль от магистральной линии. (20 минут)
- Подключение входа счетчика: С нижних клемм вводного автомата подайте фазный провод на клемму №1 счетчика, а нулевой — на клемму №3. (20 минут)
- Выход со счетчика: С клеммы №2 (фаза) направьте провод на общую шину групповых автоматов или УЗО. С клеммы №4 (ноль) — на нулевую шину (N). (25 минут)

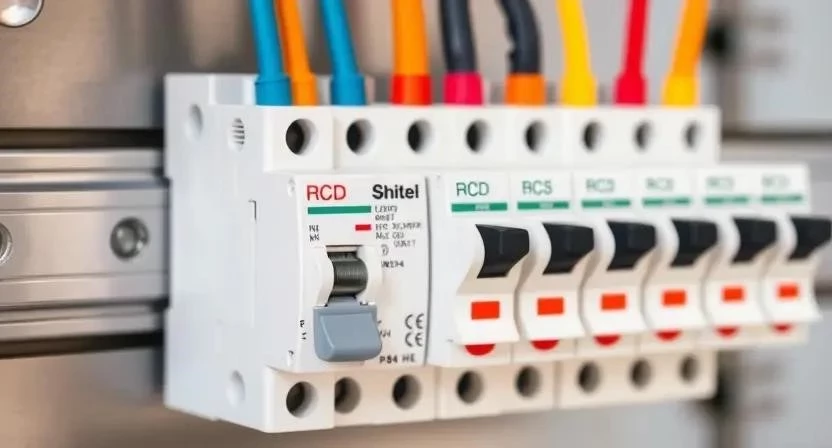

- Установка перемычек: Соедините верхние контакты групповых автоматов с помощью гребенчатой шины или перемычек из провода ПВ-3 с наконечниками. (30 минут)
- Монтаж шин: Установите нулевую (N) и заземляющую (PE) шины на штатные места в корпусе щита. (15 минут)
- Расключение потребителей: Подключите фазные провода отходящих линий к нижним клеммам соответствующих автоматов, нулевые — к шине N, заземляющие — к шине PE. (40 минут)
- Протяжка контактов: С усилием проверьте затяжку всех винтовых зажимов. Плохой контакт — причина нагрева и пожара. (15 минут)
- Тестовое включение: Подайте напряжение на вводной автомат и замерьте мультиметром напряжение на входе и выходе системы. (10 минут)
- Маркировка: Подпишите каждый автомат (например, «Кухня розетки», «Свет зал») для удобства эксплуатации. (10 минут)
Пример из личного опыта: При первом самостоятельном монтаже я не использовал наконечники НШВИ для многожильного провода. Через месяц свет начал моргать — медь «поплыла» под винтом, и контакт ослаб. Теперь обжимка наконечников для меня — обязательный ритуал, гарантирующий долговечность соединения.
Таблица 2. План-график выполнения работ
| Этап | Время (мин) | Особенности этапа |
|---|---|---|
| Подготовка и разметка | 40 | Важна точность расположения корпуса по уровню |
| Установка модулей на DIN-рейку | 30 | Соблюдение логического порядка (ввод слева) |
| Коммутация внутри щита | 90 | Использование проводов разного цвета для фазы и нуля |
| Подключение нагрузки | 60 | Аккуратная укладка проводов по периметру бокса |
| Проверка и пусконаладка | 30 | Контроль напряжения на всех узлах |
Пример из личного опыта: Однажды я столкнулся с тем, что инспектор отказался пломбировать счетчик из-за того, что вводной автомат не был помещен в специальный бокс под пломбировку внутри общего щита. Пришлось экстренно переделывать схему, поэтому всегда уточняйте требования местных сетей к «видимому разрыву» до счетчика.
Важные технологические нюансы
При выполнении работ необходимо учитывать температурный режим эксплуатации: большинство электронных счетчиков стабильно работают при температуре от -20 до +55 градусов. Если щит устанавливается на улице, требуется модель с подогревом или утепленный бокс. Технология монтажа электросчетчика требует строгого соблюдения цветовой маркировки: синий провод — ноль, желто-зеленый — заземление, белый/коричневый/черный — фаза. Особое внимание уделяется сечению перемычек внутри щита — оно не должно быть меньше сечения вводного кабеля.
Таблица 3. Подбор сечения кабеля в зависимости от нагрузки
| Мощность нагрузки (кВт) | Ток (А) | Сечение меди (мм²) | Тип автомата | Применение |
|---|---|---|---|---|
| 3.5 | 16 | 1.5 | C16 | Освещение, малые розетки |
| 5.5 | 25 | 2.5 | C25 | Бытовые розетки, кондиционеры |
| 7.5 | 32 | 4.0 | C32 | Электроплиты, варочные панели |
| 10.0 | 40 | 6.0 | C40 | Ввод в квартиру (стандарт) |
| 14.0 | 63 | 10.0 | C63 | Ввод в частный дом |
Для обеспечения надежности рекомендуется использовать автоматику одного бренда. Это гарантирует идеальную совместимость по геометрии (высота клемм, посадка на рейку) и позволяет использовать стандартные соединительные шины-гребенки без подпила контактов.
Распространенные ошибки новичков
Одной из критических ошибок является перепутывание мест подключения фазы и нуля на счетчике. Это приводит к неправильному учету или мгновенному выходу прибора из строя. Также часто встречается недостаточная затяжка клемм: под нагрузкой провод начинает греться, изоляция плавится, что ведет к короткому замыканию. Использование кабеля заниженного сечения (например, 2.5 мм² на ввод) провоцирует постоянный перегрев линии. Отсутствие заземления корпуса металлического щита создает смертельную опасность при пробое изоляции на корпус.
Оценка стоимости и экономическая эффективность
Самостоятельная установка электросчетчика пошагово позволяет существенно сократить бюджет ремонта. Основные затраты приходятся на качественные комплектующие, на которых не рекомендуется экономить, выбирая проверенных производителей (ABB, Schneider Electric, КЭАЗ).
Таблица 4. Сравнение затрат: Своими руками vs Мастер
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (средний сегмент) | 8500 | 9500 (с наценкой) | 1000 |
| Монтажные работы | 0 | 4500 | 4500 |
| Проектирование/схема | 0 | 1000 | 1000 |
| Транспортные расходы | 500 | 0 (включено) | -500 |
| 9000 | 15000 | 6000 |
Пример из личного опыта: Когда я считал смету для соседа, выяснилось, что цена подключения электросчетчика у частных мастеров сильно разнится. Один просил 3000 рублей только за установку прибора, не считая сборки остального щита. Сделав всё самостоятельно за один вечер, он сэкономил сумму, достаточную для покупки качественного УЗО.
Эксплуатация и уход за оборудованием
После завершения монтажа и опломбировки щиток требует минимального, но регулярного обслуживания. Раз в полгода рекомендуется проводить визуальный осмотр на предмет изменения цвета изоляции проводов и подтяжку винтовых соединений (особенно на вводном автомате и счетчике до пломбировки). Срок службы современных электронных счетчиков составляет 10–15 лет, после чего требуется их поверка или замена. Важно следить за чистотой внутри бокса, не допуская скопления пыли и паутины, которые могут стать причиной утечек тока.
Альтернативные решения в схемах учета
Помимо стандартного подключения однофазного счетчика в щитке, существуют более сложные трехфазные схемы, применяемые в частных домах с электроотоплением. Современным трендом является установка «умных» счетчиков, которые автоматически передают показания в энергосбыт через GSM или Wi-Fi. Также набирают популярность модульные системы сборки, где все компоненты соединяются специальными шинными мостами, что минимизирует количество проводов внутри щита и делает монтаж более компактным.
Часто задаваемые вопросы (FAQ)
Можно ли менять счетчик самостоятельно?
Физически смонтировать прибор можно, но перед этим необходимо получить разрешение от энергосбытовой компании на снятие пломб. После монтажа обязателен вызов инспектора для проверки схемы и повторного опломбирования.
Какой автомат ставить перед счетчиком?
Согласно ПУЭ, перед счетчиком должен стоять коммутационный аппарат для безопасной замены прибора. Обычно это двухполюсный автоматический выключатель, номинал которого ограничен выделенной мощностью (часто 25А или 40А).
Что делать, если счетчик крутит в обратную сторону?
Это явный признак ошибки в подключении: перепутаны вход и выход («фаза пришла на выходную клемму»). Необходимо немедленно обесточить сеть и исправить коммутацию согласно схеме.
Нужно ли заземлять корпус щитка?
Если корпус выполнен из металла, заземление строго обязательно. Для пластиковых боксов заземляется только внутренняя PE-шина.
Какое сечение провода выбрать для ввода?
Для стандартной квартиры с нагрузкой до 10 кВт оптимальным выбором будет медный кабель сечением 6 мм². Для частных домов с электроплитами лучше использовать 10 мм².
Как проверить правильность подключения мультиметром?
В режиме измерения переменного напряжения проверьте наличие 220В между фазой и нулем на входе счетчика, а затем на его выходе. Также убедитесь в отсутствии напряжения на шине заземления.
Чем отличается УЗО от автомата в схеме?
Автомат защищает кабель от перегрузки и короткого замыкания, а УЗО защищает человека от поражения током при утечке. В идеальной схеме они должны работать в паре.
Как маркировать группы в щитке?
Используйте специальные наклейки, идущие в комплекте с щитком, или наклейте малярный скотч и подпишите линии маркером. Это критически важно для быстрого поиска неисправности в будущем.
Соблюдение всех этапов инструкции и использование качественных материалов позволяют создать надежный узел учета, который прослужит десятилетия без аварийных ситуаций.
