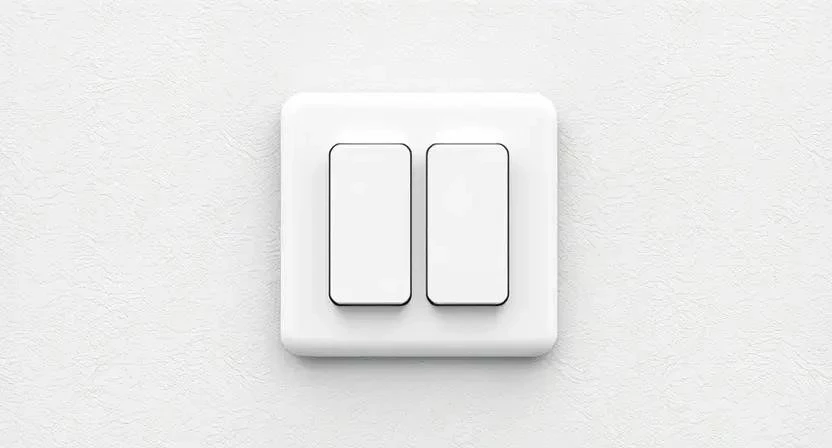

Как подключить двухклавишный выключатель

Установка элементов управления освещением является завершающим этапом разводки электросети в помещении. Самостоятельный электромонтаж одной точки занимает от 1 до 3 часов, а стоимость расходных материалов обычно не превышает 500–1500 рублей в зависимости от выбранного бренда. Понимание того, как подключить двухклавишный выключатель, позволяет грамотно зонировать свет в комнате и существенно экономить электроэнергию. Правильная реализация схемы гарантирует долговечность работы ламп и отсутствие аварийных ситуаций в сети. Данный процесс требует внимательности и строгого соблюдения последовательности действий.

Основы безопасной работы с электросетью

Проведение работ с напряжением 220В требует от мастера базовых навыков обращения с ручным инструментом и понимания принципов протекания тока. Оценка сложности данной задачи характеризуется как средняя, так как основная трудность заключается в правильной коммутации жил в распределительной коробке. Главное правило безопасности — полное обесточивание линии перед началом любых манипуляций. Электробезопасность подразумевает использование инструментов с изолированными рукоятками и обязательную проверку отсутствия потенциала на токоведущих частях. Даже если автоматический выключатель в щитке выключен, необходимо убедиться, что фаза не приходит на объект монтажа по случайным путям.

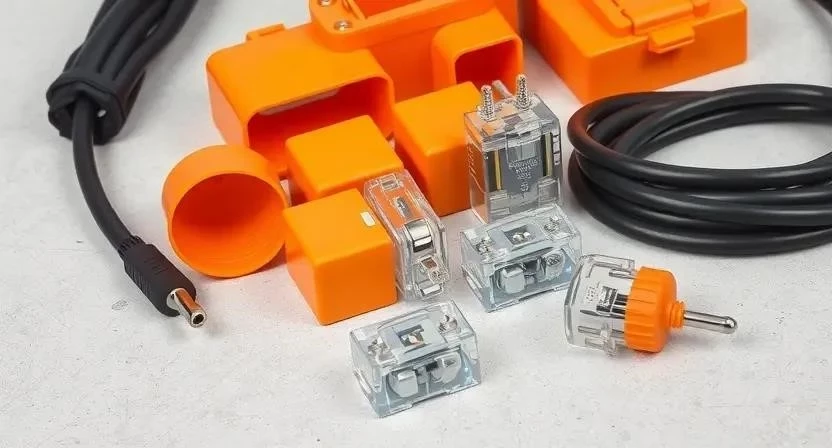

Комплектация материалов для электромонтажа

Качественные материалы для электромонтажа определяют надежность всей системы освещения на десятилетия. Основным компонентом является медный провод, так как алюминиевые аналоги запрещены для использования в жилых помещениях согласно современным нормам ПУЭ. Для осветительных сетей стандартно применяется кабель ВВГнг с сечением 1.5 мм.кв., который не поддерживает горение. При выборе механизмов стоит отдавать предпочтение моделям с керамическим или термостойким пластиковым основанием, так как они лучше выдерживают возможный нагрев контактов при высоких нагрузках.

• Двухклавишный выключатель (механизм и декоративная панель) — 1 шт.
• Кабель ВВГнг 3х1.5 (трехжильный) — расчет по длине штроб.
• Подрозетник для скрытой установки (диаметр 68 мм) — 1 шт.
• Клеммники Wago для соединения жил в коробке — 3-5 шт.
• Изолента ПВХ для дополнительной маркировки — 1 рулон.
• Гипсовая штукатурка или алебастр для фиксации подрозетника — 0.5 кг.
• Распределительная монтажная коробка — 1 шт.
• Дюбель-хомуты для крепления кабеля в штробе — 10-20 шт.

Таблица 1. Материалы для обустройства точки освещения

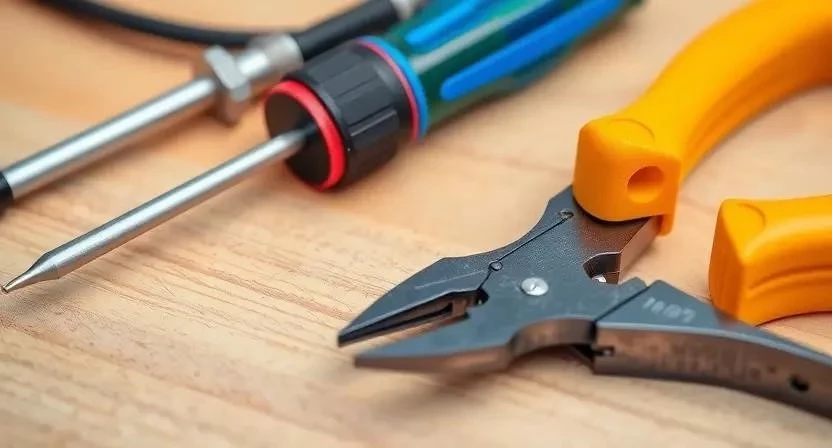

Инструменты для электрики и их назначение

Профессиональный результат невозможен без специализированного набора приспособлений. Каждый инструмент выполняет свою функцию, обеспечивая скорость и точность операций. Например, использование стриппера вместо обычного ножа предотвращает случайное повреждение токопроводящей жилы, что критично для предотвращения отгорания контактов в будущем. Наличие уровня гарантирует, что монтаж двухклавишного выключателя будет выполнен ровно относительно горизонта, что важно для эстетики интерьера.

• Индикаторная отвертка — проверка наличия фазного напряжения на клеммах.
• Пассатижи с диэлектрическими ручками — скрутка и формовка жил.
• Стриппер для зачистки проводов — быстрое снятие изоляции без повреждения меди.
• Строительный уровень — позиционирование подрозетника и механизма.
• Шуруповерт или набор отверток — фиксация контактов и крепежных лапок.
• Перфоратор с коронкой 68 мм — высверливание отверстия в бетоне или кирпиче.
• Штроборез или болгарка — подготовка каналов для скрытой проводки.

Организация рабочего пространства

Подготовка помещения начинается с обеспечения свободного доступа к распределительному щиту и месту установки. Важно полностью обесточить сеть, переведя соответствующий автоматический выключатель в положение «выкл». После этого рабочая зона освобождается от мебели, а пол и стены защищаются пленкой от строительной пыли, которая неизбежно появляется при сверлении. Наличие переносного фонарика или временного освещения от другой линии обязательно, так как работа в темноте ведет к ошибкам в коммутации. Организация рабочего места также включает подготовку емкости для замешивания гипса и ветоши для удаления излишков раствора.

Подготовка поверхности и штробление

Разметка места установки производится согласно дизайн-проекту, обычно на высоте 90 см от пола (евростандарт). Сначала отмечается центр будущего подрозетника, затем прочерчиваются вертикальные линии для штроб. Глубина канала должна составлять около 20-25 мм, чтобы кабель свободно помещался под слоем штукатурки. После высверливания ниши перфоратором, ее очищают от пыли и грунтуют. Технология монтажа выключателя предполагает жесткую фиксацию подрозетника: он вмораживается в стену на алебастр, при этом его края должны быть вровень с плоскостью финишной отделки. Важно проверить вертикальность установки, чтобы декоративная рамка прилегала плотно без зазоров.

Таблица 2. Инструментарий для проведения работ

Двухклавишный выключатель: схема пошагово

Процесс подключения требует строгого следования алгоритму, чтобы подключение освещения в комнате работало корректно. Ниже представлена детальная инструкция по установке выключателя своими руками, разбитая на этапы.

1. Прокладка кабеля от коробки (15-20 мин): Протяните трехжильный кабель ВВГнг от распределительной коробки к подрозетнику, оставив запас 15-20 см.
2. Прокладка линий к светильникам (30-40 мин): От коробки разведите провода к первой и второй группе ламп (например, к разным рожкам люстры).
3. Зачистка изоляции (10 мин): Снимите внешнюю оболочку кабеля и зачистите медные жилы на 10-12 мм для вставки в клеммы.
4. Определение фазы (5 мин): Временно подайте питание и индикатором найдите приходящую фазу в коробке, затем снова обесточьте сеть.
5. Подключение общего провода (10 мин): Вставьте общую фазу в клемму выключателя, помеченную буквой L или стрелкой «внутрь».
6. Монтаж первой линии (5 мин): Подключите жилу, идущую к первой группе ламп, к первому выходящему контакту (стрелка «наружу»).
7. Монтаж второй линии (5 мин): Аналогично закрепите провод второй группы ламп во втором выходящем контакте устройства.
8. Контроль затяжки (5 мин): С усилием потяните за каждый провод, проверяя надежность фиксации в зажимах; распиновка двухклавишного выключателя не должна нарушиться.
9. Укладка в подрозетник (5 мин): Сформируйте из проводов аккуратную петлю и утопите механизм внутрь монтажной чаши.
10. Крепление механизма (5 мин): Затяните винты распорных лапок или прикрутите суппорт саморезами к подрозетнику, выравнивая по уровню.
11. Сборка корпуса (5 мин): Нащелкните декоративную рамку и установите клавиши, проверив плавность их хода.
12. Тестирование (10 мин): Включите автомат в щитке и проверьте работу каждой клавиши по отдельности и вместе.

Пример из личного опыта: Однажды при монтаже я оставил слишком короткие концы проводов в подрозетнике (около 5 см). В итоге, когда один из контактов подгорел, мне пришлось разбивать стену, чтобы нарастить кабель. С тех пор я всегда оставляю запас минимум 15 см, укладывая его «змейкой» за механизмом. Это правило выручало меня не раз при замене выключателей на модели другого дизайна.

Таблица 3. Пошаговый план реализации проекта

Технологические нюансы и условия эксплуатации

При выполнении работ важно учитывать температурный режим: монтаж кабеля ВВГнг не рекомендуется проводить при температуре ниже -15°C, так как изоляция становится хрупкой. В помещениях с повышенной влажностью (ванные комнаты, неотапливаемые веранды) следует использовать выключатели с индексом защиты не ниже IP44. Схема подключения с нулевым проводом подразумевает, что ноль всегда идет напрямую к лампе, а выключатель разрывает именно фазу. Это критически важно для безопасности: при выключенном свете на патроне лампы не должно быть напряжения. Также помните о совместимости материалов — никогда не соединяйте медь и алюминий напрямую, используйте только специальные переходные клеммники.

Пример из личного опыта: При ремонте в старом доме я столкнулся с тем, что провода в распределительной коробке не имели цветовой маркировки. Все были серыми от времени. Чтобы не запутаться, я использовал разноцветную изоленту: красную для фазы, синюю для ноля. Это сэкономило кучу времени при финальной сборке, когда нужно было быстро понять, какой провод куда идет.

Распространенные ошибки начинающих мастеров

Часто новички путают входные и выходные контакты, из-за чего схема подключения двухклавишного выключателя к двум лампам работает некорректно (например, вторая клавиша работает только при включенной первой). Еще одна проблема — чрезмерное снятие изоляции, что создает риск короткого замыкания внутри подрозетника. Плохой контакт в винтовых зажимах со временем приводит к нагреву и оплавлению пластика. Чтобы этого избежать, через месяц после начала эксплуатации рекомендуется провести контрольную подтяжку винтов.

1. Подключение «ноля» на разрыв вместо «фазы» (лампа под напряжением всегда).
2. Использование кабеля недостаточного сечения (риск перегрева).
3. Отсутствие распределительной коробки (затрудняет ремонт).
4. Слишком глубокая посадка подрозетника в стену.
5. Игнорирование заземляющего проводника при его наличии в сети.

Пример из личного опыта: Однажды я поспешил и не проверил надежность зажима клеммы Wago. Провод просто выскочил, когда я заталкивал механизм в стену. Выключатель не заработал, и мне пришлось все разбирать заново. Теперь я всегда делаю «тест на отрыв», дергая каждую жилу после фиксации.

Стоимость установки выключателя и расчет сметы

Общая электромонтажные работы цена складывается из стоимости комплектующих и услуг специалиста. Если выполнять монтаж самостоятельно, экономия составит около 1500–3000 рублей за одну точку. При этом расход материалов на точку остается неизменным. Основная статья расходов при найме мастера — это штробление стен и сложная коммутация в щитке. Самостоятельный подход требует вложений только в инструмент, который останется у вас для будущих нужд.

Таблица 4. Сравнение затрат: Своими руками vs Мастер

Уход и обслуживание механизмов

После завершения работ выключатель не требует специфического ухода, однако профилактика продлевает срок его службы. Раз в год рекомендуется очищать клавиши от бытовых загрязнений влажной (не мокрой!) салфеткой. Если вы заметили характерный треск при включении или запах горелого пластика, необходимо немедленно обесточить линию и проверить состояние контактов. Срок службы качественного механизма составляет около 10-15 лет, после чего пружины ослабевают, и устройство требует замены. Признаком износа также является чрезмерный люфт клавиш или их «залипание» в одном положении.

Современные альтернативные решения

Помимо классических моделей, сегодня активно применяются проходные выключатели, позволяющие управлять одной лампой из разных концов коридора. Все большую популярность приобретает установка умного выключателя с Wi-Fi, который интегрируется в систему «умный дом» и позволяет настраивать сценарии освещения со смартфона. Для тех, кто не хочет штробить стены, существуют беспроводные системы управления: кнопка клеится в любом месте, а исполнительное реле монтируется непосредственно у светильника. Такие решения дороже, но значительно упрощают электромонтаж в готовом интерьере.

Часто задаваемые вопросы (FAQ)

Можно ли подключать ноль к выключателю?
Нет, это грубая ошибка. Выключатель должен разрывать только фазный провод. Если пустить через него ноль, то при замене лампочки человек может получить удар током, так как патрон останется под напряжением даже при выключенном свете.

Какой кабель лучше выбрать для освещения?
Оптимальным выбором является медный кабель ВВГнг-LS с сечением 1.5 мм.кв. Он обладает достаточной пропускной способностью для любых бытовых ламп и не выделяет дыма при перегреве.

Что делать, если одна клавиша не работает?
Сначала проверьте исправность самой лампы. Если она цела, нужно вскрыть выключатель и проверить, не выпал ли провод из соответствующей клеммы. Также причиной может быть поломка внутреннего механизма (обгорание контакта).

Можно ли использовать один провод для двух ламп?
Для двухклавишного выключателя требуется минимум три жилы: одна приходящая фаза и две отходящие на каждую группу ламп. Использовать один провод (одну жилу) для раздельного управления невозможно.

Как определить фазу без прибора?
Безопасно определить фазу без индикаторной отвертки или мультиметра невозможно. Использование «народных» методов (лампочка с проводами) крайне опасно и не рекомендуется.

Чем заменить клеммники Wago?
Альтернативой могут служить винтовые клеммные колодки, гильзование (Опрессовка) или сварка медных жил. Обычная скрутка без последующей пайки или сварки по нормам ПУЭ запрещена.

Можно ли ставить выключатель в ванной?
Внутри ванной комнаты (в зонах 0, 1 и 2) установка выключателей запрещена. Их следует выносить в коридор. Допускается установка только специальных влагозащищенных моделей IP44 на расстоянии более 60 см от края ванны или душевой кабины.

Как подключить три лампы к двум клавишам?
В этом случае лампы объединяются в группы. Например, первая клавиша включает одну лампу, а вторая — две оставшиеся. В распределительной коробке провода от двух ламп просто соединяются в один контакт, идущий к выключателю.
