Как соединить светодиодные ленты: схемы и правила монтажа

Создание надежной системы освещения требует точного соблюдения технических параметров электросети и понимания физических процессов. Соединение LED лент — это техническая задача, в которой ошибка в выборе схемы приводит к перегреву токопроводящих дорожек или значительному снижению яркости диодов. Монтаж стандартной системы длиной 10 метров занимает от 3 до 5 часов, а стоимость качественных комплектующих для такого проекта начинается от 4000 рублей. В данной инструкции подробно разобрано, как соединить LED-ленты: схемы параллельного и последовательного подключения позволяют избежать падения напряжения и гарантируют срок службы светодиодов до 50 000 часов. Правильный расчет мощности и подбор сечения кабеля являются фундаментом для безопасной эксплуатации оборудования в жилых и коммерческих помещениях.

Технические основы: вольтаж, ампераж и расчет нагрузки

Эффективная работа осветительных приборов напрямую зависит от стабильности тока и напряжения. Большинство светодиодных лент работают при постоянном напряжении 12В или 24В, что требует использования специального преобразователя — блока питания. При проектировании важно учитывать, что допустимая длина одного непрерывного отрезка ленты обычно ограничена 5 метрами. Это связано с тем, что медные дорожки на гибкой плате имеют конечное сопротивление, и при последовательном соединении более длинных участков ток, проходящий через начало ленты, превышает допустимые значения, вызывая перегрев.

Расчет нагрузки на блок питания производится путем суммирования потребляемой мощности всех подключаемых сегментов. К полученному значению обязательно добавляется коэффициент запаса 20-30%, чтобы драйвер не работал на пределе своих возможностей. Например, если суммарная мощность составляет 100 Вт, необходим прибор мощностью не менее 120-130 Вт. Время выполнения работ по расчету и планированию трасс занимает около 40-60 минут, но этот этап критически важен для исключения мерцания и преждевременного выхода диодов из строя.

Основные характеристики систем питания

Комплектация системы: материалы для монтажа

Качественное соединение led лент невозможно без правильно подобранных компонентов, которые обеспечат надежный электрический контакт и долговечность конструкции. Основным элементом является сама светодиодная лента, выбранная по яркости и цветовой температуре. Для передачи энергии от источника к осветительным приборам используется медный многожильный провод, сечение которого рассчитывается исходя из общей силы тока в цепи.

• Светодиодная лента необходимой длины и мощности;
• Блок питания (драйвер) с соответствующим выходным напряжением;
• Медный многожильный провод (рекомендуется сечение от 0.75 до 1.5 мм²);
• Соединительные коннекторы или высококачественный припой;
• Термоусадочные трубки разного диаметра для изоляции стыков;

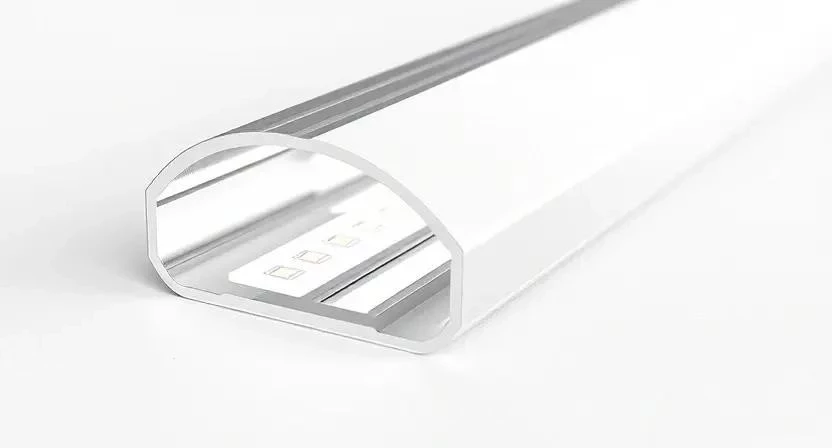

• Алюминиевый профиль с рассеивателем для отвода тепла;
• Двухсторонний теплопроводящий скотч (если нет на ленте);
• Флюс и канифоль для подготовки контактных площадок;
• Кабельные стяжки и крепежные элементы для фиксации проводки.

Ориентировочная стоимость материалов

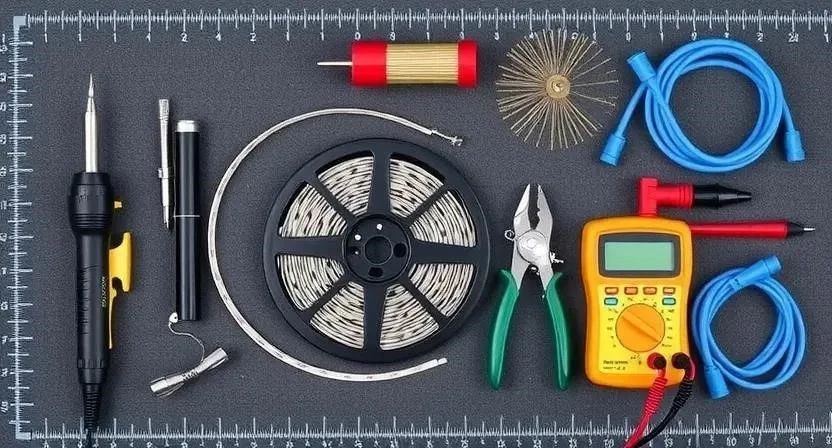

Инструментарий для выполнения работ

Для реализации схемы параллельного соединения led лент или последовательного монтажа требуется стандартный набор электромонтажных инструментов. Основным рабочим органом является паяльник, так как пайка обеспечивает наиболее стабильный контакт, устойчивый к окислению и вибрациям. Использование специализированного инструмента для зачистки проводов позволяет избежать повреждения тонких медных жил, что критично для сохранения расчетного сечения кабеля.

• Паяльник с тонким жалом (мощность 40-60 Вт);
• Припой (ПОС-61) и нейтральный флюс;
• Кусачки или бокорезы для обрезки проводов;
• Стриппер для аккуратной зачистки изоляции;
• Мультиметр для проверки напряжения и прозвонки цепи;
• Отвертка индикаторная и набор монтажных отверток;
• Строительный фен для усадки изоляционных трубок;
• Изоляционная лента на тканевой или ПВХ основе.

Подготовительные мероприятия в помещении

Рабочее пространство должно быть подготовлено таким образом, чтобы минимизировать риск повреждения отделки и обеспечить удобный доступ к местам прокладки трасс. Начинать следует с разметки мест установки ленты с помощью лазерного уровня или малярного шнура. Важно заранее определить точку расположения блока питания: это должно быть сухое, проветриваемое место, доступное для обслуживания, но скрытое от глаз. Мебель и напольные покрытия в зоне проведения работ необходимо укрыть защитной пленкой или плотной бумагой, чтобы капли расплавленного припоя или флюса не испортили поверхности.

Обработка монтажных поверхностей

Надежная фиксация светодиодной ленты возможна только на идеально чистом основании. Перед наклеиванием поверхность алюминиевого профиля или другого основания следует тщательно очистить от пыли и обезжирить спиртовым раствором. Если монтаж производится непосредственно на окрашенную стену или мебель, необходимо убедиться в прочности покрытия. Обязательным этапом является тестирование блока питания под нагрузкой и проверка целостности всей бухты ленты до её нарезки на сегменты. Это позволяет выявить заводской брак до того, как материалы будут испорчены монтажом.

Личный опыт: В одном из моих проектов я пренебрег обезжириванием алюминиевого профиля, посчитав его чистым «из магазина». Через две недели эксплуатации под воздействием нагрева лента начала отклеиваться и провисать, создавая некрасивые пятна на рассеивателе. Пришлось полностью демонтировать систему, очищать профиль растворителем и использовать специальный праймер для повторной наклейки.

Пошаговая инструкция по монтажу и соединению

Технология монтажа подразумевает строгое следование алгоритму для обеспечения электрической безопасности и равномерности светового потока. Ниже представлена подробная последовательность действий, как соединить led ленты своими руками.

1. Разметка и нарезка (15 мин): Разрежьте ленту строго по пунктирным линиям, обозначенным значком «ножницы».
2. Подготовка проводов (20 мин): Зачистите концы медных жил на 3-5 мм и залудите их припоем.
3. Анализ последовательной схемы (10 мин): Используйте последовательное соединение светодиодных лент только для участков до 5 метров.
4. Подготовка параллельной шины (30 мин): Для длинных участков проложите общую магистраль питания от БП.
5. Пайка контактов (40 мин): Припаяйте провода к контактным площадкам ленты, избегая перегрева диодов (не более 3 секунд на контакт).
6. Установка изоляции (15 мин): Наденьте термоусадочную трубку на место пайки и прогрейте феном.

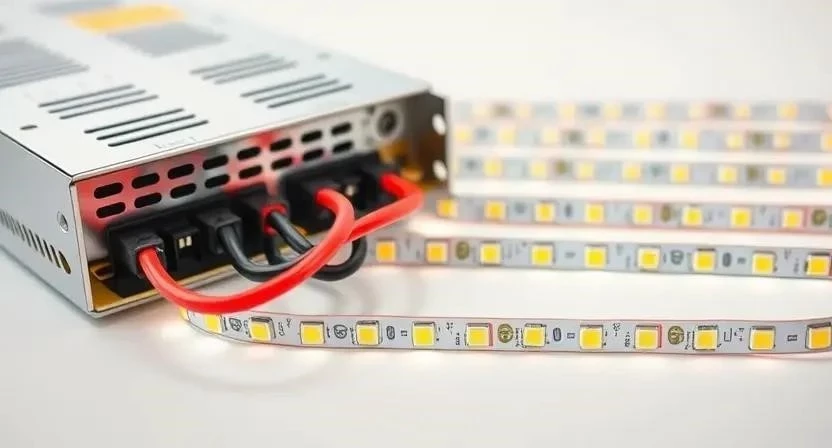

7. Подключение к блоку питания (15 мин): Соедините магистральные провода с клеммами V+ и V- драйвера.
8. Соблюдение полярности (5 мин): Тщательно проверьте, что «плюс» идет к «плюсу», а «минус» — к «минусу».
9. Проверка мультиметром (10 мин): Измерьте напряжение в начале и в конце каждого сегмента.
10. Обезжиривание профиля (10 мин): Протрите место установки изопропиловым спиртом.
11. Фиксация ленты (25 мин): Снимите защитный слой со скотча и плотно прижмите ленту к основанию.
12. Финальный запуск (5 мин): Включите систему на 30 минут для проверки нагрева и стабильности свечения.

Во время работы важно помнить о температурном режиме: пайку следует проводить при температуре жала 250-300°C. При использовании коннекторов убедитесь, что прижимные пластины плотно контактируют с медными дорожками. Разводка ленты должна выполняться проводом соответствующего сечения, чтобы избежать падения напряжения на удаленных участках.

Технологические нюансы и охлаждение

Борьба с падением напряжения является ключевым аспектом при создании длинных световых линий. Если использовать слишком тонкий провод, напряжение в конце 10-метровой линии может упасть с 12В до 9В, что приведет к заметному потускнению диодов и их деградации. Использование алюминиевого профиля обязательно для лент мощностью более 10 Вт/м, так как он выполняет роль радиатора. Без эффективного отвода тепла светодиоды перегреваются, их люминофор выгорает, и свет приобретает неприятный синюшный оттенок.

Личный опыт: При установке мощной ленты (24 Вт/м) в гипсокартонную нишу без профиля я обнаружил, что через час работы температура ленты достигла 75 градусов. Это критический предел. Пришлось в срочном порядке монтировать алюминиевую полосу в качестве теплоотвода, что снизило температуру до безопасных 45 градусов.

Распространенные ошибки начинающих мастеров

Несоблюдение правил монтажа часто приводит к сокращению срока службы дорогостоящего оборудования. Важно избегать следующих критических ошибок:

1. Создание последовательной цепи длиной более 5 метров, что перегружает токопроводящие дорожки первого сегмента.
2. Применение проводов с малым сечением (например, телефонных кабелей), которые греются и вызывают падение вольтажа.
3. Игнорирование полярности при подключении к контроллеру или блоку питания.
4. Выбор блока питания без запаса мощности, что ведет к его перегреву и высокочастотному писку.
5. Монтаж ленты на поверхности с низкой теплопроводностью (дерево, пластик) без использования радиатора.
6. Механическое повреждение диодов или резисторов при резком изгибе ленты.

Личный опыт: Однажды я решил сэкономить и купил блок питания «впритык» по мощности. Через месяц эксплуатации он начал отключаться по тепловой защите каждые 20 минут. Замена на модель с 30% запасом полностью решила проблему, и система работает без сбоев уже третий год.

Экономический расчет и смета проекта

Стоимость реализации системы освещения складывается из цены комплектующих и стоимости монтажных работ. Самостоятельная установка позволяет сэкономить значительную сумму, однако требует наличия инструмента и базовых знаний в электротехнике.

Эксплуатация и уход после завершения монтажа

После ввода системы в эксплуатацию необходимо провести контрольную проверку надежности всех контактов через месяц работы, так как термические расширения могут ослабить винтовые клеммы. Регулярная очистка рассеивателей от пыли позволяет сохранять исходный уровень освещенности. Также важно периодически контролировать температуру корпуса блока питания: если он становится обжигающе горячим, следует проверить систему на наличие коротких замыканий или перегрузки.

Альтернативные технологические решения

Современный рынок предлагает продвинутые варианты организации освещения, такие как использование адресных (Smart) LED-лент, где каждым диодом можно управлять отдельно. Применение умных контроллеров с Wi-Fi позволяет интегрировать подсветку в систему «умного дома» и управлять сценариями со смартфона. Для профессиональных инсталляций часто применяются блоки питания с регулировкой тока (драйверы тока), которые обеспечивают более стабильную работу мощных светодиодов в условиях нестабильной электросети.

Часто задаваемые вопросы (FAQ)

Можно ли соединять ленты разных производителей?
Да, если их рабочее напряжение и мощность на метр совпадают. Однако оттенок свечения может заметно отличаться из-за разницы в биновке светодиодов.

Что будет, если подключить ленту 12В к блоку 24В?
Лента мгновенно выйдет из строя, так как ток превысит допустимый предел, что приведет к перегоранию кристаллов и резисторов.

Почему конец ленты светит тусклее?
Это следствие падения напряжения на тонких дорожках ленты. Решается использованием схемы параллельного соединения led лент с подводом питания к каждому 5-метровому отрезку.

Какой коннектор лучше: зажимной или паяный?
Паяное соединение считается эталоном надежности. Зажимные коннекторы удобны для быстрого монтажа, но со временем их контакты могут окисляться.

Можно ли соединять более 5 метров последовательно?
Крайне не рекомендуется. Это приводит к перегреву начала ленты и значительному снижению яркости в конце линии.

Как выбрать мощность БП с запасом?
Умножьте общую мощность ленты на коэффициент 1.25. Полученное значение — минимально необходимая мощность блока питания.

Нужен ли резистор при параллельном соединении?
Нет, резисторы уже установлены на самой ленте для ограничения тока через группы светодиодов.

Как подключить диммер в схему?
Диммер устанавливается в разрыв цепи между блоком питания и светодиодной лентой, соблюдая полярность входных и выходных контактов.

Сравнение методов подключения
