Электроснабжение частного дома и выбор типа сети

Организация системы электроснабжения частного жилого дома требует точного расчета нагрузок и строгого соблюдения нормативных требований ПУЭ. Схема подключения однофазной сети обычно применяется при суммарном потреблении до 10–15 кВт, в то время как для более мощных объектов необходима схема подключения трехфазной сети. Сложность электромонтажных работ оценивается как высокая, требующая специальных навыков, а стоимость комплектующих для трехфазного ввода может быть на 30–40% выше стандартного варианта. Весь процесс монтажа занимает от одного до трех рабочих дней в зависимости от удаленности точки подключения. Правильно спроектированная система обеспечивает стабильную работу бытовой техники и безопасность жильцов.

Подготовительный этап и оценка параметров

Перед началом работ необходимо составить полный перечень всех электроприборов и рассчитать их суммарную мощность. Важно учитывать коэффициенты одновременности включения оборудования, чтобы избежать перегрузки вводного автомата. Требования ПУЭ (Правила устройства электроустановок) являются обязательными для исполнения, так как от этого напрямую зависит пожарная безопасность здания. Самостоятельный монтаж требует уверенных навыков работы с измерительными приборами и понимания принципов построения схем. Технические условия (ТУ) следует запрашивать в энергоснабжающей организации заранее, до закупки материалов. Весь процесс, включая согласование и физическую прокладку линий, может занять несколько недель.

Для наглядности выбора типа сети приведена сравнительная таблица:

Материалы для электромонтажа

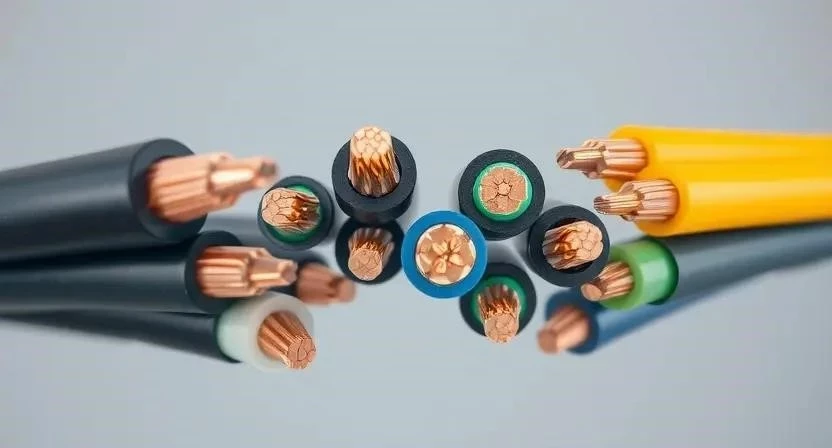

Качественные материалы для электромонтажа являются залогом долговечности всей системы. Необходимо использовать кабели с маркировкой «нг» (не поддерживающие горение) и «LS» (с низким дымовыделением). Для формирования надежной сети потребуются следующие позиции:

• Кабель СИП (самонесущий изолированный провод) для воздушного ввода от опоры.
• Кабель ВВГнг-LS с медными жилами для внутренней разводки по помещениям.
• Автоматические выключатели различного номинала для защиты линий.
• Устройство защитного отключения (УЗО) или дифференциальные автоматы.
• Реле контроля напряжения для защиты бытовой техники от скачков вольтажа.
• DIN-рейки стальные для крепления модульного оборудования в щите.
• Нулевые и заземляющие шины в защитном изолированном корпусе.
• Кабельные наконечники и гильзы для качественной опрессовки многожильных проводов.
• Гофрированная труба из ПВХ или ПНД для дополнительной защиты проводки.

Примерная смета материалов для типового подключения представлена ниже:

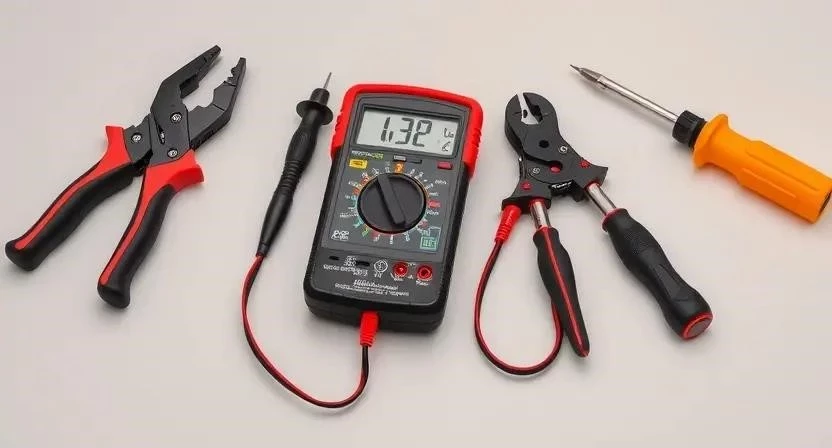

Необходимые инструменты

Для выполнения работ по установке и подключению оборудования потребуется профессиональный набор инструментов. Использование специализированных приспособлений значительно ускоряет технологию монтажа электросети и повышает качество соединений. В обязательный список входят:

• Мультиметр цифровой для замера напряжения и прозвонки целостности цепей.
• Стриппер для аккуратного снятия изоляции без повреждения токопроводящих жил.
• Обжимной инструмент (пресс-клещи) для фиксации наконечников на кабеле.
• Набор диэлектрических отверток (шлицевые и крестовые) с защитой до 1000В.
• Перфоратор с набором буров для сверления отверстий под щит и проводку.
• Пузырьковый или лазерный уровень для точного позиционирования корпуса щита.
• Диэлектрические перчатки для обеспечения безопасности при работе.
• Индикаторная отвертка для быстрого определения фазного проводника.

Подготовка помещения и поверхностей

Подготовка помещения начинается с выбора оптимального места для распределительного щита. Обычно его располагают в сухом, легкодоступном месте рядом с входом на высоте 1.5–1.7 метра от пола. Зону монтажа необходимо полностью освободить от посторонних предметов и мебели. Окружающие поверхности следует закрыть защитной пленкой, чтобы предотвратить оседание строительной пыли при сверлении. Важно обеспечить беспрепятственный доступ к точке ввода кабеля снаружи здания для удобства подключения к магистральной линии.

На этапе подготовки поверхности выполняется разметка и крепление корпуса щита к стене. Внутри корпуса устанавливаются DIN-рейки, на которых будет размещена вся автоматика. К щиту подводятся штробы или кабель-каналы, в которые укладывается гофрированная труба для защиты проводки. Проверка надежности всех креплений обязательна, так как вес наполненного щита может быть значительным. Кабельные вводы в корпусе должны быть аккуратно вырезаны и снабжены сальниками для предотвращения попадания пыли и влаги внутрь устройства.

Инструкция по подключению сети: пошаговый алгоритм

Монтаж однофазной сети или монтаж трехфазной сети выполняется в строгой последовательности для исключения ошибок в схеме. Ниже приведен детальный план действий:

1. Расчет нагрузки сети: Определение всех потребителей и выбор между 220В и 380В (2 часа).
2. Получение техусловий: Согласование проекта в энергоснабжающей организации и оформление договора (от 5 дней).
3. Монтаж ввода: Прокладка СИП от опоры ЛЭП до фасада здания с использованием анкерных зажимов (4 часа).

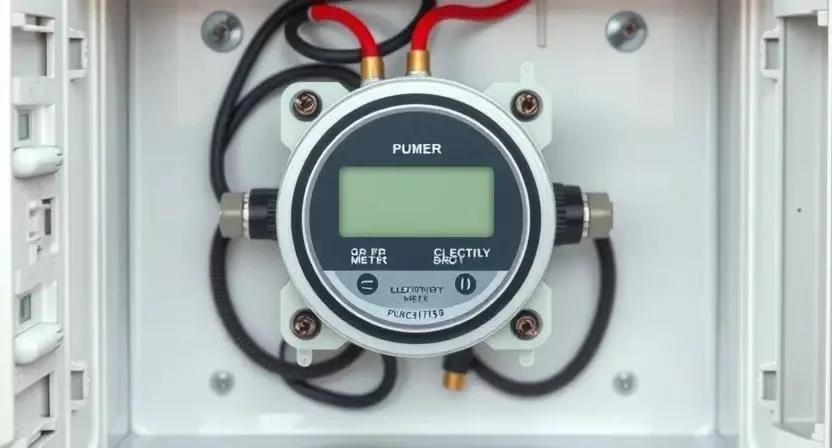

4. Установка счетчика: Монтаж прибора учета в герметичный бокс на улице или внутри помещения (1.5 часа).

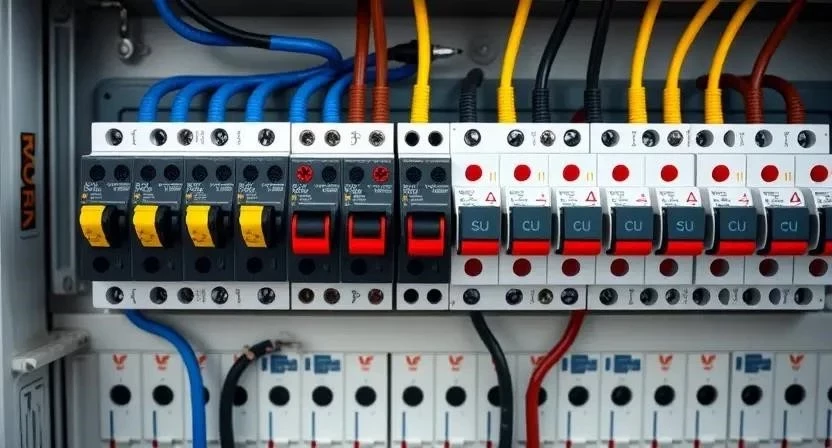

5. Сборка однофазного щитка: Установка вводного автомата, УЗО и распределительных групп (3 часа).
6. Сборка трехфазного щитка: Равномерное распределение нагрузки по фазам для исключения перекоса (4 часа).
7. Подключение заземления: Забивка вертикальных электродов и соединение контура с шиной в щите (5 часов).
8. Монтаж распределительных линий: Прокладка кабелей ВВГнг к розеткам, выключателям и светильникам (2-3 дня).
9. Подключение потребителей: Монтаж розеток, подрозетников и всех осветительных приборов (1 день).
10. Ревизия контактов: Проверка затяжки всех клемм и целостности изоляции мультиметром (2 часа).
11. Тестовый запуск: Подача напряжения и проверка системы под нагрузкой, замер параметров (1 час).
12. Маркировка: Нанесение обозначений на все автоматы и составление итоговой схемы щита (1 час).

Важные технологические нюансы

При выполнении электромонтажа необходимо учитывать ряд правил, которые влияют на стабильность работы системы. Особое внимание уделяется расчету сечения кабеля под нагрузку, так как недостаточное сечение приводит к перегреву и возгоранию.

1. Обязательно соблюдайте цветовую маркировку жил: синий — ноль, желто-зеленый — земля, фаза — белый или коричневый.
2. Сечение медного кабеля для розеточных групп должно быть не менее 2.5 мм², для освещения — 1.5 мм².
3. При трехфазном подключении стремитесь к равному распределению мощности, чтобы избежать перекоса фаз.
4. Используйте только медные провода, так как алюминий быстро окисляется и менее надежен в местах соединений.
5. Температура в помещении во время монтажа не должна опускаться ниже -5°C во избежание повреждения изоляции кабеля.
6. Все клеммные соединения в распределительных коробках должны оставаться доступными для осмотра и обслуживания.
7. Применение реле напряжения обязательно в сельской местности, где часто случаются обрывы нулевого провода на линии.

Для правильного выбора проводников можно использовать следующую таблицу:

Распространенные ошибки при монтаже

Личный опыт 1: В моей практике часто встречалась ошибка, когда на стандартную линию освещения устанавливали автомат номиналом 25А. В итоге при коротком замыкании в патроне кабель начинал плавиться и дымить раньше, чем срабатывала защита. Всегда подбирайте номинал автомата строго под сечение провода: 10А для 1.5 мм² и 16А для 2.5 мм².

Основные недочеты, допускаемые новичками:

1. Неправильный подбор номинала автоматического выключателя, что ведет к перегреву проводки.
2. Отсутствие или неправильное подключение контура заземления, снижающее электробезопасность.
3. Плохая затяжка винтовых клемм, вызывающая искрение и подгорание контактов в щите.
4. Объединение нулевых проводников разных групп после УЗО, что приводит к ложным срабатываниям.
5. Использование кабеля с заниженным сечением, не соответствующего заявленному ГОСТу.

Расчет стоимости подключения электричества

Уход и обслуживание системы

После завершения монтажа и ввода системы в эксплуатацию требуется регулярное обслуживание. Раз в год необходимо проводить протяжку винтовых соединений в щите, так как под воздействием циклов нагрева и охлаждения контакт может ослабевать. Работоспособность УЗО и дифавтоматов следует проверять ежемесячно нажатием кнопки «Тест». Средний срок службы современных автоматических выключателей составляет 10–15 лет, после чего их рекомендуется заменить на новые компоненты.

Альтернативные варианты и защита

Личный опыт 2: При монтаже в садовом товариществе я столкнулся с тем, что напряжение по вечерам падало до 160В. Установка трехфазного стабилизатора решила проблему, но это потребовало дополнительного места в техническом помещении. Если бюджет ограничен, можно поставить стабилизатор только на критически важные линии: холодильник, котел и систему освещения.

Для обеспечения бесперебойной работы рекомендуется использовать инверторные стабилизаторы напряжения. В случае частых отключений электроэнергии целесообразно интегрировать в систему источники бесперебойного питания (ИБП) с внешними аккумуляторами. При выборе автоматики стоит отдавать предпочтение проверенным брендам среднего и премиального сегмента, таким как ABB, Schneider Electric или Legrand, так как они обеспечивают более точное время срабатывания защиты.

Часто задаваемые вопросы (FAQ)

Что лучше: 220В или 380В для дачи?
380В (трехфазная сеть) предпочтительнее, если планируется использование электрокотла, мощных насосов или станков в мастерской. Для небольшого дома с базовым набором техники достаточно 220В.

Можно ли переделать однофазную сеть в трехфазную?
Да, это возможно. Потребуется подать новую заявку на получение ТУ, заменить вводной кабель от опоры и полностью перебрать распределительный щит.

Зачем нужно УЗО в схеме подключения?
УЗО защищает человека от поражения электрическим током при утечке на корпус прибора или при случайном прикосновении к оголенному проводу.

Какое сечение кабеля выбрать для ввода в дом?
Для воздушного ввода обычно используют СИП сечением 16 мм². Для медного подземного ввода достаточно 6–10 мм² в зависимости от разрешенной мощности.

Что такое перекос фаз и чем он опасен?
Это явление, возникающее при неравномерном распределении нагрузки по фазам. Оно опасно выходом из строя трехфазных двигателей и значительным отклонением напряжения на фазах.

Обязательно ли делать заземление?
Да, согласно нормам ПУЭ, заземление является обязательным элементом системы электроснабжения, обеспечивающим безопасность эксплуатации.

Как выбрать мощность вводного автомата?
Номинал вводного автомата рассчитывается исходя из разрешенной мощности, указанной в технических условиях от энергосбыта.

Можно ли подключать трехфазный прибор к однофазной сети?
Это возможно только через специальные конденсаторы или частотный преобразователь, но при этом прибор потеряет значительную часть своей мощности.

Личный опыт 3: Перед первым запуском системы я всегда провожу тщательный визуальный осмотр: нет ли оголенных жил, плотно ли сидят провода в шинах. Однажды забытая перемычка в щите привела к короткому замыканию сразу при включении. Теперь мой чек-лист проверки включает обязательную прозвонку каждой линии перед подачей напряжения.

Ниже представлен пошаговый чек-лист проверки системы перед запуском:

1. Визуальный осмотр всех соединений в щите на отсутствие оголенных участков жил.
2. Проверка затяжки винтов на всех автоматических выключателях и шинах.
3. Проверка соответствия номиналов автоматов сечению отходящих кабелей.
4. Прозвонка мультиметром каждой линии на отсутствие короткого замыкания между фазой, нулем и землей.
5. Проверка сопротивления контура заземления (при наличии прибора).
6. Контроль правильности подключения счетчика согласно схеме производителя.
7. Проверка наличия маркировки на всех кабелях и модулях защиты.
