Датчик температуры для котла отопления: виды, устроство, схема подключения

Teplolux MCS 350 Wi-Fi

Терморегулятор, предназначенный для контроля температурного режима отопительных котлов. Одной из важнейших особенностей является поддержка протокола Wi-Fi и возможность управления со смартфона. Также к числу отличительных признаков можно отнести большой сенсорный экран. Во время бездействия клавиши блокируются. Стоимость устройства составляет 4551 рубль.

~~Teplolux MCS 350 Wi-Fi~~

Установка терморегулятора предоставляет возможность получения полного контроля над температурой, на величину которой влияет различное нагревательное оборудование. Приобретение устройства с выносным датчиком позволит повысить точность измерений. Ещё раз узнать о том, что это такое, можно из представленного видео.

Watch this video on YouTube

Предыдущая ИнженерияБиотуалет для дачи – современный подход к организации санитарной зоны
Следующая ИнженерияСигнализация GSM для дома, гаража и дачи — как защитить своё имущество дистанционно

Устройство и принцип работы

Нагревательные котлы могут быть дополнены термодатчиками как внутреннего, так и наружного исполнения (выносные).

Встроенные отвечают за регулировку нагревательной установки в зависимости от температуры жидкости внутри системы отопления.

Внешние помогают откорректировать работу нагревательной установки в соответствии с показаниями или комнатной, или уличной температуры. Совместное использование пары таких датчиков дают возможность более точно отрегулировать работу котельной установки, а значит, есть экономия энергоресурсов при изменении погодных условий.

Работа приборов состоит из постоянного измерения процессов:

сопротивление;
давление;
тепловое расширение.

Которые пребывают в прямой связи от температуры наполнителя отопительной системы.

Автоматические термостаты работают, согласно заложенной в них программе, управляя работой отопительных приборов.

Механические контроллеры при воздействии высоких температур способны изменять свою теплопроводность, замыкая/размыкая соединения соответствующих клапанов.

Все термодатчики помещены в специальный, небольших размеров, блок-корпус с монтажом напрямую в конструкцию отопления.

Полученные результаты могут передаваться по беспроводному каналу связи, такому как WI-Fi, или передаваться по проводам.

Управляться термодатчиками могут как электрические, так и твердотопливные котлы.

Функция программирования с помощью теплового реле в паре с термодатчиками позволяют автоматизировать процедуру регулировки нагревательной системы. К тому же это дает возможность значительно снизить денежные траты на отопление.

Вообще вся конструкция может быть оснащена тремя устройствами слежения за температурой:

Комнатным.
Уличным.
Для водяных систем теплых полов.

Принцип действия теплового датчика

Контролировать систему отопления можно разнообразными методами, среди которых:

автоматические устройства для своевременной энергоподачи;
блоки, следящие за безопасностью;
смесительные узлы.

Для корректной работы всех этих групп необходимы датчики температур, подающие сигналы о функционировании приборов. Наблюдения за показаниями этих приборов позволяют вовремя выявить неисправности в системе и принять меры по исправлению.

Существует множество разновидностей приборов, используемых для снятия температуры. Они могут погружаться в теплоносители, использоваться внутри помещения или располагаться снаружи

Термодатчик может использоваться как отдельный прибор, например, для контроля за температурой комнаты, или быть неразрывной частью сложного устройства, например, отопительного котла.

В основу подобных устройств, применяющихся в автоматизированном управлении, положен принцип преобразования температурных показателей в электросигнал. Благодаря этому результаты измерения можно оперативно передавать по сети в виде цифрового кода, что гарантирует высокую скорость, чувствительность и точность замера.

В то же время различные приборы для измерения стадии нагрева могут иметь конструктивные особенности, влияющие на ряд параметров (работу в определенной среде, способ передачи, метод визуализации и другие).

Критерии выбора датчика температуры

Выбор датчика температуры следует проводить с учётом следующих критериев:

диапазон измеряемых температур, датчик должен быть максимально чувствительным и реагировать на изменения нагрева с минимальной задержкой;
технических особенностей установки: погружной или закрепляемый, достаточно ли пространства для монтажа и т. д.;
условий измерений, при которых возможна минимизация негативных влияющих факторов;
характеристик датчика: необходимость подачи напряжения, скорость передаваемого сигнала, погрешность измерений, допустимость эксплуатации в конкретных условиях;
срок эксплуатации, периоды обслуживаний, необходимость калибровок;
величина выходного сигнала.

Погружной датчик температуры для котла

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

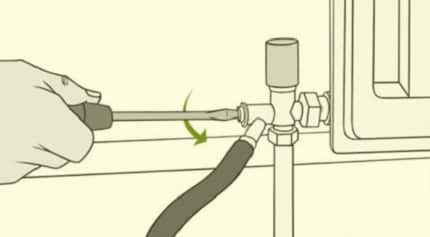

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

застелите пол тряпками, поскольку возможно поступление воды из труб;
демонтируйте верхний шаровый кран или вышедший из строя старый клапан;

приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
разберите разъемное соединение на клапане терморегулятора;
накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
соедините клапан и удлинитель;

закрутите удлинитель с американкой в пробку батареи;
смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

включите электронный блок на тестовую проверку;
на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;

установите дату, что требуется для нормальной работы устройства;
после подтверждения первичных настроек на экране должна появиться буква М;
при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;

накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

1 Общие сведения

Счетчики тепла на батарею в квартире устроены просто и выполняют функцию отслеживания количества тепла от радиатора и изменение температуры воздуха в помещении. Любое приспособление состоит из температурного датчика, счетчика, считывающего количество воды, циркулирующей по системе, а также специального вычислителя, который собирает данные обоих приспособлений и рассчитывает количество потребленного тепла.

Как правило, конструкцию сочетают с установкой счетчика теплоносителя, работающего от электричества или обычных батареек. Для эффективности системы необходимо приобрести два датчика тепла на батарею. Один устанавливается на входе системы отопления, а второй — на выходе. Счетчик теплоносителя разрешается монтировать в обеих точках.

Если разводка труб отопления вертикальная, процесс несколько усложняется, поскольку радиаторы в квартире могут быть подключены к разным стойкам. Работники коммунальных служб предупреждают жильцов многоквартирных домов, что при такой отопительной системе устанавливать теплодатчик не рекомендуется. Это связано с большими сложностями, так как на каждый радиатор необходимо поставить отдельный датчик.

Как самостоятельно выбрать термометр для котла отопления

Термометр для котла – прибор, который отличается простой и одновременно надежной конструкцией. Если при покупке современных котлов термометр идет уже в комплекте, то для старых его придется приобрести дополнительно.

Термометр, иногда датчик температуры, выполняет две функции:

Отображает показания рабочей температуры носителя тепла внутри котла или системы отопления. Благодаря этому владелец системы отопления определяет стабильность работы котла и при необходимости меняет режим работы. Например, если термометр показывает падение уровня температуры, это указывает на сбои в системе отопления, и ее отключают для выяснения причин;
Современные котлы опираются в своей работе на автоматику, а она – на работу измерительных датчиков, в том числе датчика температуры. Благодаря слаженному взаимодействию между собой автоматики и датчиков не требуется постоянно ходить к котлу и регулировать его с целью обеспечения нужного температурного режима.

Различают два вида термометров: погружные и дистанционные.

Установленный в систему отопления термометр

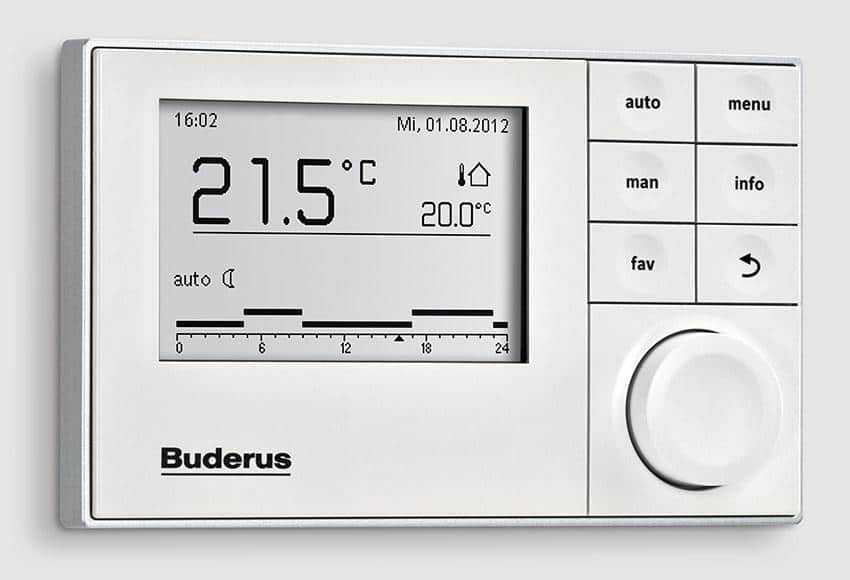

Что такое терморегуляторы с датчиком температуры воздуха

Терморегулятор (он же термостат), имеющий датчик температуры воздуха в помещении, является специальным контроллером, который представляет собой важнейшую деталь управления обогревательного устройства. Основная задача устройства заключается в поддержке температуры теплоносителя на конкретном уровне для охлаждения или обогрева помещения. В большинстве случаев настройка нужной температуры производится вручную, после чего термостат в автоматическом режиме регулирует работу котла или конвектора.

Основные функции

Иногда терморегулятор является составной частью климатической техники, например, электрокотла, кондиционера. Он, прежде всего, необходим для повышения уровня комфорта. Благодаря регулятору температуры нет нужды в постоянном отключении и включении котла, измерении перепадов температуры в помещении – все описанные функции выполняются устройством автоматически. Кроме того, оно необходимо для:

Обеспечения безопасности. Если котел по какой-то причине не отключился после автоматического сигнала регулятора или произошел перегрев, то термостат оповестит владельца об этом с помощью звукового сигнала.
Экономии. Терморегулятор поможет сэкономить на системе обогрева или охлаждения за счет контроля температуры воздуха, благодаря которому уменьшится потребление газа или электроэнергии.

Принцип работы

Механический или электронный регулятор температуры воздуха с помощью термостата котла собирает информацию о текущих температурных показателях непосредственно в теплоносителе. Комнатные датчики при этом замеряют их внутри помещения. Затем вся собранная информация поступает в блок управления устройством или на автоматической регулятор для дальнейшего хранения и использования. После сверки полученных от датчиков показаний регулятор в соответствии с настройками либо уменьшает, либо увеличивает температуру котла. При необходимости он отключает систему обогрева.

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы

Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

необходимо исключить попадание прямых солнечных лучей на его поверхность,
поверхность контакта стены должна быть неметаллической,
прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена,
высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное,
необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

отсутствие поблизости источников тепла или холода, постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений), высота от пола должна составлять 1,2-1,5 м, при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

В одноконтурной или однотрубной системе вариант установки датчика на возвратную трубу с теплоносителем запрещён. В случае повышения нагрева циркуляция перекроется и возникнет значительный градиент температур между дальними и ближними комнатами.

Разновидности приборов

При проектировании системы отопления рекомендуется правильно выбирать тепловые датчики. Их классифицируют по зоне монтажа и размещают у отопительного оборудования или на определенном расстоянии. Это дает возможность вести контроль за другими температурными параметрами в комплексе с домашними устройствами.

Устройства разделяют на две крупные проводные и беспроводные. Раньше приборы были оснащены проводами, что позволяло термодатчикам иметь связь с блоком управления и передавать нужную информацию. Беспроводные аналоги почти полностью вытеснили проводные модели, но последние все-таки находят применение в простых схемах. Это объясняется их надежностью и точностью показаний.

Сейчас все чаще используют беспроводные температурные датчики отопления. Все сведения они передают через передатчики и приемники радиоволн. Их можно монтировать практически повсюду, например, в закрытом помещении или на открытом пространстве. Основные характеристики термодатчиков:

погрешность в показаниях;
потребность в батарейках;
дальность действия сигнала.

У беспроводных моделей передача данных происходит посредством вспомогательной электроники. Они различаются по месту крепления:

накладные прикрепляют к отопительному оборудованию;
погружные контактируют непосредственно с теплоносителем;
комнатные расположены внутри помещения;
внешние установлены снаружи.

Иногда в агрегатах для контроля температуры приходится применять сразу несколько вариантов устройств. По механизму снятия данных они делятся на биметаллические и спиртовые. Для первого вида используются две пластины из разных металлов, со стрелочным индикатором. В период существенного повышения температуры один из элементов в устройстве создает давление на стрелку и начинает деформироваться. Такие датчики отличаются высокой точностью показаний, но у них есть минус — инертность.

Погружные термометры

Предназначаются для съема сведений о температуре носителя тепла. Их устанавливают на каких-то сегментах системы или на самих котлах. В зависимости от рабочего материала различают биметаллические и спиртовые устройства.

Биметаллические. Термометр данного типа состоит из металлической пластины, для изготовления которой использовалось два разных металла, и стрелки-индикатора со шкалой. В основе работы лежит разница коэффициентов температурного линейного расширения, из-за чего при подаче тепла один из металлов деформируется и оказывает давление на стрелку индикатора, которая и покажет на шкале значение температуры.

Несмотря на нехитрую схему работы и простую конструкцию данный тип термометров обеспечивает точные показания.

Биметаллический термометр

Биметаллические термометры, в свою очередь, делятся на осевые и радиальные. Отличие между изделиями двух данных типов состоит в расположении оси циферблата. Ось у радиального термометра параллельна датчику, а у осевого – перпендикулярна.

Самые надежные приборы производят компании Watts, Dani и Introll.

Спиртовые. Данный тип термометра представляет сосуд из термоизоляционного материала с градусной шкалой, которая нанесена на поверхность. Принцип работы до невозможности прост. При нагревании спирт или спиртосодержащая жидкость расширяется и перемещается по сосуду вдоль шкалы. Уровень спирта показывает текущее значение температуры носителя тепла внутри котла.

Отличий между данным типом термометра и обычным градусником немного и отсюда вытекает небольшой недостаток в работе с ним – визуальные неудобства при снятии показаний.

И здесь самые надежные устройства производит компания Watts.

Перед установкой погружного термометра в первую очередь прочитайте руководство для пользователя. Из него вы узнаете верхний предел температурных значений изделия, размеры, которые нужны для подключения, рекомендации от производителя относительно эксплуатации.

Спиртовой термометр

3 Жидкостные и газонаполненные термостаты

Газонаполненные регуляторы отличаются длительным сроком службы, при этом они обеспечивают максимально возможную точность работы. Благодаря использованию газообразного термостатического элемента достигается четкая и плавная регулировка температуры нагрева радиаторов. У электромеханических приборов в комплекте поставки имеются датчики, определяющие температуру воздуха в помещении, что обеспечивает максимальную точность управления системой отопления.

Из преимуществ жидкостных моделей отмечают их высокую точность при передаче давления на внутренние подвижные механизмы. Такие регуляторы обеспечивают максимально точную работу радиаторов отопления в соответствии с заданной предварительно программой. В зависимости от своей модификации жидкостные регуляторы могут иметь дистанционные и встроенные датчики. Приборы, оснащенные внутренним блоком для измерения температуры, устанавливают строго горизонтально.

Регуляторы с дистанционными датчиками могут использоваться в следующих случаях:

радиаторы установлены в нише;
термостат расположен в вертикальном положении;
батарея закрыта плотными воздухонепроницаемыми шторами.

ТОП 5 самых востребованных моделей представленных на рынке

Zilon ZA1 — флагман в линейке механических вариантов

Самая простая механическая модель, предназначенная для оборудования, поддерживающего подключение «механики». Сравнительно небольшой температурный диапазон (от +10 до +30). Не рекомендован к эксплуатации в помещениях с повышенной влажностью.

Чувствительный элемент	cильфон (наполненный газом)
Температура срабатывания, С	10…30
Температура окружающей среды, С	5…30
Класс защиты	II
Степень защиты	IP 20
Ресурс (число циклов)	10 000
Исполнение	настенное
Размеры, мм	80 x 80 x 40
Цвет	белый
Релейный выход	16 (4) А / 250 В~
Дифференциал	t=0,4/0,8 К
Скорость изменения температуры	1 К/15 мин
Условия работы	нормальная окружающая среда; не устанавливается в помещениях с повышенной влажностью и в агрессивных средах
Особенности	встроенный переключатель вкл./выкл., индикатор

Protherm Exacontrol — бюджетное устройство с возможностью программирования температуры

Может работать как с оборудованием компании-производителя, так и с котлами других типов. Регулирует температуру только в отопительном контуре, диапазон – от +5 до +35. Оснащен световым дисплеем.

Размеры (высота х глубина х ширина)	95 мм х 40 мм х 130 мм
Подключение	Проводное
Интерфейс управления eBus	–
Регулирование
Диапазон настраиваемых температур (отопление), °С	5–30
Диапазон регулируемой температуры (водоснабжение), °С	38–65
Панель управления
Жидкокристаллический дисплей	•
Индикация режима	•
Индикация температуры	•
Индикация времени	•
Индикация разряжения батарей	•
Управление
Система отопления	•
Горячее водоснабжение	—
Программы
Суточная	•
Недельная	•
Отпуск	•
Comfort	•
ECO	•
Защита от замерзания	•
Электрическое подключение
Алкалиновые батареи 1,5В, Тип/шт	АА / 2
Класс электрической защиты	IP20
Габариты
Высота, мм	95
Глубина, мм	40
Ширина, мм	130

FH-CWP. Самый заметный игрок на рынке от компании Danfoss

Оснащен ЖК-дисплеем и функцией двухпозиционной регулировки. Для включения/отключения отопления по времени есть встроенный таймер и 4 настраиваемых режима. Диапазон – от +5 до +35.

Размеры	86 x 99 x 19мм
Защита от мороза	Да, если включена: менее 5 °C обогрев включается выше 7 °C обогрев выключается
Температура окружающей среды, С	— 10 °C — 60 °C
Точность регулировки	±1 °C
Класс по IP	IP 30
Подсветка ЖК- экрана/ночная подсветка	Да
ЖК-экран	Да
Максимальная нагрузка, индукционная	1A
Максимальная нагрузка, резистивная	3A
Монтаж	Скрытый монтаж для европейских и китайских встроенных розеток
Потребляемая мощность	2 Вт
Резервное сохранение настроек	Настройки сохраняются в микросхеме памяти на случай отключения питания
Датчик, напольный диапазон регулировки	20-45 °C
Датчик, комнатный — диапазон регулировки	5-35 °C
Антистатическая защита	Да

Auraton 2025 — надежный беспроводной программатор проверенный временем

Имеет 4 независимых значения задаваемой температуры. ЖК-дисплей оснащен 3 типами ночной подсветки, а встроенный таймер может полностью отключать подсветку дисплея на ночь.

Диапазон управления температурой	4° — 35°C
Гистерезис	0,4°C (±0,2°C)
Программы	9 из них 6- настраиваемые
Уровней температуры	2 + отпускная
Температура антизамерзания	настраиваемая от 4°C до 10°C
Цикл работы	недельный
Контроль состояния работы	Дисплей ЖКИ
Максимальный ток нагрузки	16 A при активой нагрузке
Питание	2 батареи AA

Как выбрать комнатный датчик температуры воздуха для котла отопления
