Как выполнить формы для колодезных колец своими руками

Постройка канализации

Установка бетонных колец для канализации происходит по следующему принципу. Есть два способа.

Первый способ заключается в действиях:

расчищается место для установки;
выкапывается яма необходимых размеров;
при помощи подъемного механизма аккуратно в нее последовательно опускаются кольца, таким образом делается общая емкость канализации;
с наружной стороны кольца обсыпаются грунтом.

Второй способ не предусматривает использование подъемного механизма, и заключается в следующем:

расчищается место для установки;
ставится кольцо в предполагаемое место и изнутри выбирается грунт;
под своим естественным весом, кольца последовательно опускаются в грунт.

Примечание

В обоих случаях важно добиться вертикального опускания колец.

Характерные черты устройства колодцев

Перед тем как возвести колодец из бетонных колец, важно узнать его устройство. В колодце имеются два элемента: подземный и элемент, находящийся над землей. Перед началом работ определяются с месторасположением колодезной скважины

Приступают к рытью земли на глубину, позволяющую установить фильтрацию воды, которая требуются для очистки воды от глины, пыли и других загрязнений. Гидротехническое сооружение нужно оформить защитой от проникновения сточных вод, атмосферных осадков и канализационных стоков

Перед началом работ определяются с месторасположением колодезной скважины. Приступают к рытью земли на глубину, позволяющую установить фильтрацию воды, которая требуются для очистки воды от глины, пыли и других загрязнений. Гидротехническое сооружение нужно оформить защитой от проникновения сточных вод, атмосферных осадков и канализационных стоков.

Строительство колодезной конструкции состоит из 3-ех частей:

Монтаж оголовка гидротехнического сооружения, который представляет собой верхнюю часть в колодцах, находящуюся над землей. Надземный элемент конструкции выполняет функцию защиты от проникновения сточных вод и осадков, которые способны загрязнять питьевую воду. Состоит из кровельной части, отмостки, навеса и подъемного механизма. Декорируют оголовок: деревом, камнем, штукатуркой или другими облицовочными материалами

Важно предусмотреть элемент для отведения дождевой воды, который устанавливают снаружи оголовка.
Обустройство стволов гидротехнического сооружения. Это место, находящееся под землей в промежутке между оголовком и дном. По стволу поднимают воду с помощью ведра и веревки либо другого подъемного приспособления

Ствол шахты имеет обсадную колонну, функция которой — защищать бетонный колодец от разрушения и проникновения грунтовых вод в середину сооружения.
Возведение водоприемной части, которая предназначена для хранения воды, ее фильтрации и отстаивания.

По стволу поднимают воду с помощью ведра и веревки либо другого подъемного приспособления. Ствол шахты имеет обсадную колонну, функция которой — защищать бетонный колодец от разрушения и проникновения грунтовых вод в середину сооружения.
Возведение водоприемной части, которая предназначена для хранения воды, ее фильтрации и отстаивания.

Водоприемная часть включает в себя обсадную колонну, фильтр и бывает 3-ех видов:

Неполная – данная бетонная конструкция не имеет сложностей в исполнении, в ней обсадная колонна не доходит до пласта непроницаемых горных пород и вода подходит снизу. Несовершенная конструкция имеет небольшой литраж воды и подходит для небольших семей.
Полная водоприемная часть является сложной в исполнении и имеет обсадную колонну, упирающуюся в пласт водонепроницаемых пород. Объем части накопления воды средний, а подача жидкости осуществляется через стенки колодца.
Совершенная водоприемная часть с зумпфом. Глубина достигает полтора метра запасов воды. Применяется в случае большого количества потребления воды.

Опалубка из металла

Наиболее надежные опалубки для колодца делаются из металлических листов. Изготовление такой конструкции сопряжено с некоторыми трудностями: опалубка очень тяжелая, без спецтехники ее не установить и не извлечь, а это обходится дорого. Заливка бетона и армирование также требуется выполнять поэтапно.

Для лучшего качества опалубки рекомендуется использовать специальное оборудование. Сам колодец будет иметь несколько иную форму. Его низ представлен «ножом» — кольцом с острой нижней частью, которое заливается первым без опалубки. Весь колодец будет состоять из колец, которые нужно постепенно заливать.

Наиболее примитивный вариант металлической опалубки — бочки для воздуховода различного диаметра, сваренные воедино. Иногда бочки разрезают на половины для более простого монтажа, устанавливают петли и фиксаторы, чтобы конструкция держалась как одно целое. Если есть листовой металл, то подойдут заготовки со следующими параметрами:

толщина — 2 мм;
длина — 260 см для внутренних и 286 см для наружных секций;
высота — 100 см.

Таким образом получится, что внешний диаметр одной секции 150 см, внутренний — 130 см. Если хотите более легкую конструкцию, то подойдет 60-65 м высота листа.

Собираем опалубку.

В готовую яму устанавливаем части конструкции, фиксируем их.
Чтобы земля не осыпалась, по краям в колодце укладываются куски рубероида.
С шагом в 10 см устанавливаются пруты со стальной проволокой толщиной 6 мм.
Заливается первая секция. Ждем высыхания, ставим арматуру снова, заливаем вторую и так до конца.

Купить готовые или сделать самому?

Во-первых, проанализируем стоимость. В среднем готовое кольцо стоит от 1500 руб. до 4500 руб., в зависимости от марки бетона, веса и размеров.

Для изготовления одного кольца диаметром 1,5 м нужно 0,3 куба бетона. Цена на куб цемента – от 2500 руб. до 4500 руб., в зависимости от марки. Себестоимость кольца в среднем получается 750 руб. Экономия налицо.

Во-вторых, проведем анализ трудозатрат. При покупке готовых ЖБИ все усилия будут направлены на поиск добросовестного производителя, у которого можно приобрести качественный продукт. Еще потребуется организовать доставку готовых изделий до участка.

Если принято решение изготавливать железобетонные кольца собственноручно, то возникает необходимость поиска и закупки качественного материала, инструментов и изготовления специальных форм для заливки ЖБИ. По прилагемым усилиям на первое место выходит вариант покупки готовых колец.

Требования к монтажу стационарного дачного колодца

Перед осуществлением монтажа колодца из железобетонных колец владельцу дачного участка необходимо определиться с тем, в какой период будет использоваться сооружение. Возможно, что подача воды осуществляется только летом, а хозяин планирует постоянное проживание на даче. В этом случае монтаж канализационного колодца будет иным, с учетом эксплуатации сооружения в течение круглого года.

Схема, позволяющая монтировать водопроводную систему, предполагает наличие на территории участка источника электроэнергии. Это связано с тем, что потребуется осуществить монтаж насоса в колодец для подачи воды. Установка электрической насосной станции для подачи воды в колодец требует разработки всех необходимых чертежей. Воспользовавшись этим традиционным способом, можно осуществлять монтаж канализационных колодцев с водопроводом самостоятельно.

Летний источник питьевой воды является временным сооружением, поэтому его конструкция может быть стационарной либо разборной. Обычно она эксплуатируется 2-3 месяца. Чтобы не истратить на монтаж такого сооружения слишком много физических усилий и материальных ресурсов, необходимо следовать приведенным ниже рекомендациям:

заранее выбрать погружной или поверхностный насос;
учитывать глубину закладки трубопровода (0,5-0,8 м);
выделить специальную площадку, где будет размещено устройство;
предусмотреть систему слива для стационарного варианта.

Смонтировать постоянный водопровод можно, воспользовавшись коллекторным соединением. Система должна функционировать за счет таких элементов конструкции, как:

насосная станция;
накопительный бак;
водонагреватель.

Перед тем как будет выполняться установка колец с учетом требований ППР, необходимо разобраться с местом, где расположен источник воды. Вначале потребуется исследовать уровень залегания подземных грунтовых вод. Чтобы поиск был удачным, можно воспользоваться разными способами.

К примеру, это могут быть стеклянные баночки, имеющие одинаковый размер. Они должны быть расставлены по всей территории приусадебного участка. При этом дно каждой из них должно быть вверху. Через некоторое время требуется проверить все баночки: образовался в них конденсат или нет. Чем его больше, тем более близким считается расположение водоносного слоя.

Плюсы и минусы ЖБ колец для устройства колодцев

Бетон удобен благодаря следующим характеристикам:

Размеры – широкий выбор моделей.
Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
Изделия не нуждаются в специальной обработке и уходе.
Длительный срок эксплуатации – до 100 лет.
Простота монтажа.
Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
Низкая стоимость.

Минусами могут оказаться:

Большой вес секции.
Необходимость применения крана при монтаже.
При неправильной установке – трудности с гидроизоляцией соединений.
Проблемы с демонтажем, заменой секций.

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

от дома – 5 м;
к общим дорогам – 5 м, подъездным – 3 м;
от колодца – 30 м;
от границы соседнего участка – 3 м;
к водоему – 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

копают котлован нужной глубины, диаметр больше колец;
на дно ямы укладывают бетонную плиту или заливают фундамент;
опускают кольца с одновременной гидроизоляцией стыков;
сверху устанавливают перекрытие;
монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение – отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии

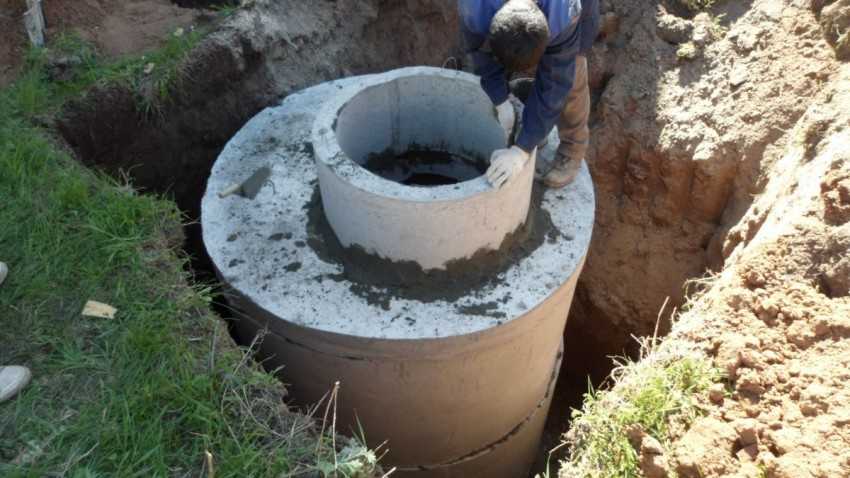

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

насыпают песок высотой 0,5 м от дна котлована;
сверху – 20 см гравия;
устанавливают кольца, перекрытие;
если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

поливинилхлоридные (ПВХ);
из непластифицированного поливинилхлорида (НПВХ);
полипропиленовые (ПП);
полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С – происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

выдерживает температуру до -70°С;
стойкий к гидроударам;
не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Армирование

Армирующее кольцо выполняется из ребристых прутков, которые обладают толщиной 10 мм. Такая конструкция представляет собой несколько окружностей, соединенных друг с другом вертикальными арматурными прутьями. Сколько понадобится колец арматуры, зависит от высоты бетонного изделия.

Оптимальным расстоянием между арматурными кольцами является 30 см. Если бетонное изделие имеет высоту от 900 до 100 см, необходимо установить 3-4 армирующих пояса. Вертикальные отрезки монтируют на расстоянии друг от друга в 40 см. привязывание таких элементов осуществляется при помощи вязальной проволоки.

При монтаже пояса армирования необходимо помнить об одном важном нюансе – арматуру следует располагать в толще бетона. От краев изделия до металлических прутов должно быть расстояние 3-4 см. Лучше не сваривать арматуру

Ее необходимо связать. Такой способ обеспечит максимальную надежность изделий

Лучше не сваривать арматуру. Ее необходимо связать. Такой способ обеспечит максимальную надежность изделий.

Самодельные кольца для бетона армируют готовыми сетками. Прутки в ней имеют толщину больше 4 мм, а шаг между ними составляет 20 см. Перед монтажом сетку разрезают. Она должна получиться определенного размера – иметь конкретную высоту и длину. Затем сетка загибается в кольцо, а края связывают при помощи вязальной проволоки. Благодаря такому армированию бетонное изделие получается максимально прочным.

Как сделать бетонные кольца своими руками

Изначально следует определиться со всеми фактическими параметрами, ознакомиться с условиями строительства, оценить, каков будет конечный результат.

При самостоятельном изготовлении за исходные принимают указанные размеры изделий:

высота 90 см, d 1.0 м;
высота 90 см, d5 м;
высота 90 см, d0 м.

Стандартные размерности бетонных колец учитывают вопросы прочности, технологичности и безопасности

Подбор материалов:

изделия производятся на основе марки бетона М200. Допустимо использовать более прочный материал, в зависимости от фактических условий строительства;
арматурный прут d6-10.00 мм – необходим для петель, каркаса;
арматуру греть не следует, в качестве каркаса можно использовать сетку с ячейками 15х15 см;
рекомендовано проволочная фиксация арматуры, сварка плохо эксплуатируется в условиях постоянного взаимодействия с водой.

Изделия не несут существенной нагрузки (кроме собственного веса). На практике чаще монтируются колодцы из трех элементов и крышки.

Оборудование для изготовления ж/б колец

Представленные приспособления позволят оптимизировать ход работ:

бетономешалка принудительного типа;
форма для жби – может быть самодельной или заводской;
смазка для форм. Можно применить «Эмульсол»;
рулон самой дешевой пленки п/э;
ведра, совковые лопаты, мастерки, емкости для воды;
подъемное устройство на ручном или электрическом приводе, например, кран-балка.

Как приготовить бетон

Замешивание и подбор состава рабочего раствора подчиняются общим принципам.

Исходные компоненты:

портландцемент М400/М500 ДО;
песок;
щебень, 10.0 мм нерудных твердых пород с песком.

Стандартное соотношение на 1м³ (принимаемые для изготовления бетона пропорции):

300 кг – цемент;
Щебень/песок – 2:1 – один куб;
240-270 л – вода.

Для защиты арматуры от коррозии можно использовать специальные ингибиторы, которые наносятся на готовое изделие и проникают до стали через сверхплотные слои цемента

Как сделать их своими руками — количество смеси на одно изделие:

90 см х 2.0 м – 0.65 м³;
90 см х 1.5 м – 0.45 м³;
90 см х 1.0 м – 0.3 м³;

Объем любого кольца можно вычислить самостоятельно, воспользовавшись формулой О= 3.14*r²h, где r-внутренний радиус, h – высота.

Технология изготовления

Для работы вам потребуется ровная площадка. На неё желательно уложить металлический лист или плиту. Проверьте по уровню, как они лежат, и если не ровно – исправьте. Вначале собираете каркас. Каркас собирают с поперечной части опалубки. Если это выпуклая круглая опалубка – изготавливают крест с двумя подкосами к вершине, если вогнутая – конструкцию в виде буквы «П» с двумя подкосами к ножкам, для прочности.

Сбор закругленного каркаса

Изготавливают их минимум две штуки, в зависимости от ширины настила опалубки. Эти элементы каркаса должны располагаться не реже, чем через полметра. Затем их скрепляют между собой. Используют угольник, чтобы они располагались правильно. Скреплены они должны быть чуть уже, чем ширина опалубки – на двойную толщину досок. В нашем случае – на 100 мм, учитывая доски, которые мы взяли для каркаса.

Потом на каркас набивают направляющие. Это доски, которые затем будут стёсываться, чтобы получить круглую поверхность. Они набиваются так, чтобы образовался настил, который полностью перекрывает радиус будущей опалубки. Радиус корректируют с учётом толщины настила – для выпуклой опалубки толщину из него вычитают, а для вогнутой – прибавляют.

Направляющие стёсывают сначала с одной стороны опалубки. Вначале стёсывают по разметке. Затем – подгоняют, проверяя по шаблону.

Для поверки используйте шнур. Он закрепляется из центра будущей опалубки. Удобнее использовать деревянную доску — воробу. Её закрепляют так же, как шнур, но не прибивают, а привязывают. Она должна свободно вращаться. Доску отпиливают по будущему радиусу.

Затем стёсывают вторую сторону направляющих. Подгоняют строго по первой, перенося разметку по отвесу, стёсывают по шаблону. Делают поверку по угольнику. Угол между плоскостью направляющих и между двумя противоположными точками краёв должен быть прямым.

После этого набивают настил, покрывают его олифой или отработанным маслом, чтобы раствор или бетон к опалубке не приставал.

Когда нужен донный фильтр, и каким он должен быть

Для того, чтобы вода в колодце оставалась чистой и прозрачной, не обязательно устанавливать дорогие системы очистки, достаточно прибегнуть к проверенному веками способу, а именно организации донного фильтра. Он представляет собой прослойку из камней разной фракции, которые задерживают примеси, пропуская наверх лишь очищенную воду. Способ обустройства фильтра зависит от типа грунта на дне шахты, объема подземных вод и скорости их поступления.

Плотное глиняное дно. Такой грунт вода не размывает и подается в чистом виде, поэтому колодцу не нужен дополнительный фильтр. Более того, он может навредить, перекрыв ключи.
Мягкое глиняное дно может размываться активными потоками, из-за чего вода становится немного мутной. Исправить ситуацию поможет слой щебня высотой около 20 см.
Песчаное дно, через которое вода просачивается медленно, всегда нуждается в фильтре, который укладывают в несколько слоев. Первым будет промытый песок, следующим слоем засыпают мелкую гальку, гравий или шунгит размером до 1 см, а последним ляжет щебень или камни размером от 5 см. Высота каждого слоя 15-25 см.
Плавун на дне шахты. Собственно это тот же песок, но размытый водой до почти жидкого состояния. В таких колодцах кроме обустройства донного фильтра часто требуется установка деревянного или более современного металлического щита с отверстиями диаметром около 1 см. Его опускают на дно, а сверху засыпают слой крупного камня и мелкой гальки по 15-20 см.

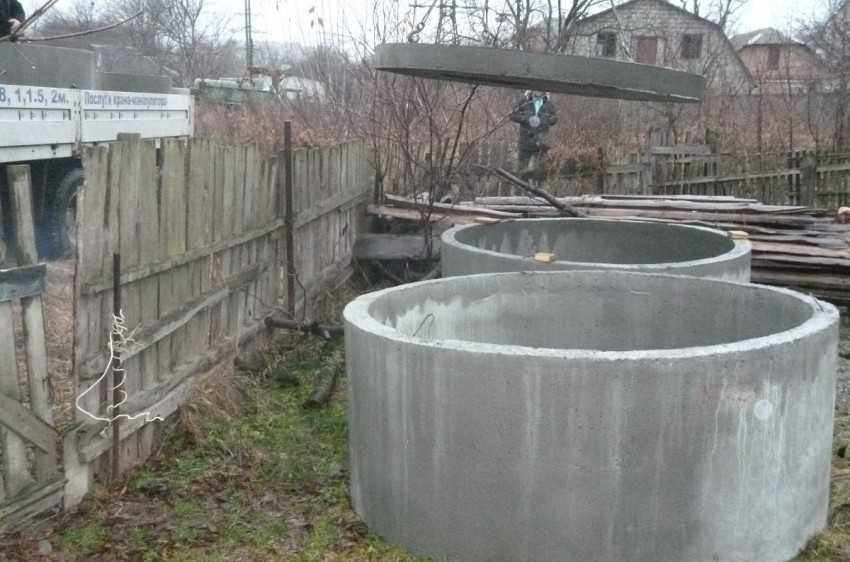

Размерный ряд изделий

Железобетонные кольца, применяемые для монтажа смотровых, канализационных и колодцев водоснабжения, имеют несколько основных параметров: диаметр, высота, толщина стенок. Классифицируя размеры железобетонных колец для колодца, их можно разделить на 3 группы:

Большие – изделия с диаметром 2 м, весом до 2,3 т, высотой до 90см
Средние – внутреннее сечение 1,5 м, вес – 0,9-1,3 т, высота до 90 см.
Малые – диаметр – 1 м, вес 600 кг, высота до 90 см.

Это популярные размеры колодезных колец, при необходимости можно приобрести или изготовить доборные элементы любой высоты и диаметра, в зависимости от индивидуальных потребностей. Прочность изделий зависит от толщины их стенок и наличия арматурного каркаса. При выборе параметра учитывают тип грунта, его склонность к сжатию и морозному пучению.

Как и из чего сделать формы для бетонных колец

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.

Формы для колодезных колец чаще всего делают из металла

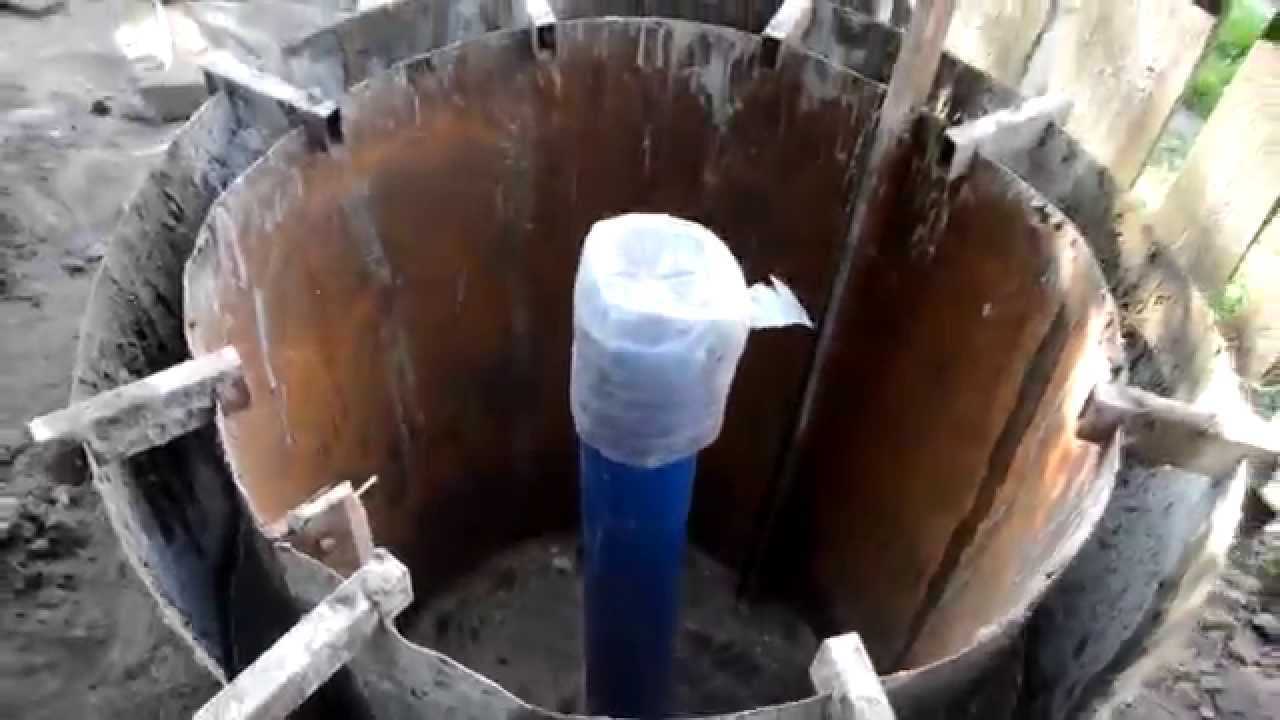

Из бочек с толстыми стенками

В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.

Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями

У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:

приварив уголки с просверленными дырками, стягивать болтами;
сделать «ушки» в которые забивать клинья.

Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.

Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.

В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.

Из листового металла

При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.

Формы для бетонных колец можно сделать из листовой стали

Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.

Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.

Как основу использовать дуги из профильной трубы

Из деревянных досок или брусков

Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.

Формы для производства колец можно сделать из древесины

Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы

Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей

Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло)

Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).

Пропаривание бетонных колец

Пропаривание колодезных колец после формования — достаточно важный этап производства железобетонной продукции. Суть ее заключается в том, что при повышении температуры, скорость гидратации вяжущих веществ увеличивается. Изделие быстрее набирает распалубочную прочность, по достижению которой возможно его снятие с поддона и безопасное транспортирование к месту хранения. Пропаренные жб изделия получаются прочнее, чем изделия, не прошедшие тепло-влажностную обработку (ТВО).

Железобетонные кольца помещается в пропарочную камеру сразу после формования. Камеру закрывают и температуру в ней повышают, причем происходит это постепенно, не более 20-25°С/час. Называется этот этап — стадия разогрева. При резком подъеме температуры во время разогрева, в бетоне возникают избыточные напряжения, которые ведут к образованию трещин, как следствие браку и убыткам. Основной процесс пропарки жби происходит при температуре 70-90°С, за которым следует стадия медленного остывания.

Пропарочные камеры, в зависимости от принципа действия, делятся на периодические и непрерывные. Интересную конструкцию имеют раздвижные (мобильные) пропарочные камеры. В сложенном состоянии раздвижная пропарочная камера практически не занимает места.

Укладка раствора в опалубку

Заливать кольца для колодца нужно в один прием. Изделия это сравнительно небольшие и сделать быструю укладку раствора своими руками, скорее всего, не составит особого труда. При выполнении заливки, помимо всего прочего, следует следить за тем, чтобы внутри цементно-песчаной смеси не оставалось воздушных пузырей. Для этого раствор в опалубке нужно время от времени протыкать стальным прутом.

Если кольца предполагается устанавливать в уже готовый колодец с помощью спецтехники, на этапе изготовления в них следует влить стальные петли для крепления троса. В последующем при сборке укрепляющего слоя в шахте эти элементы придется срезать болгаркой.

После укладки раствора верхнюю часть кольца нужно накрыть полиэтиленом. Снимать опалубку с готового застывшего изделия можно не ранее чем через двое суток. Сразу использовать кольца по назначению не стоит. Следует дождаться созревания бетона. Это процесс обычно занимает не менее 28 дней. В течение первых двух недель после заливки готовые кольца нужно хотя бы один раз в сутки увлажнять водой. Это предотвратит растрескивание верхнего слоя бетона.

Типовые размеры железобетонных колец

Если по каким-то причинам готовыми изделиями воспользоваться нельзя, то владельцу загородного или дачного участка стоит подумать о вариантах их самостоятельного изготовления.

Для этого необходимо из подручных материалов сделать форму, установить в нее арматурную сетку, а затем залить бетонный раствор, замешанный в строго определенных пропорциях.

На заводах, выпускающих железобетонные изделия и конструкции, используется специальная маркировка продукции. Типовые размеры колодезных колец:

высота стандартна и составляет 900 мм;
толщина – 70-140 мм;
диаметр – 100-200 мм.

Толщина стенки цилиндра и его диаметр могут быть разными.

Основные размерные параметры железобетонного кольца для колодца: Dв — диаметр внутренний, Dн — диаметр наружный, H – высота (+)

С увеличением диаметра кольца и толщины его стенок повышается расход бетона. Масса изделия также зависит от данных размеров. Для уменьшения массы готового изделия стараются снизить только высоту жб-кольца, а стенки делают как можно толще.

В продаже можно увидеть изделия высотою 350, 450 или 500 мм. Их называют еще доборными кольцами и устанавливают при завершении работ, когда изделие стандартных размеров уже не входит целиком во выкопанный колодец.

Еще один способ “законного” снижения массы колодезного кольца заключается в обязательном использовании армирующей сетки. При этом толщина стенок может быть 6-8 см, что не ухудшает прочностные характеристики изделия. Поэтому своими руками лучше делать жб кольца с армированием для строительства колодца на участке.

Снижать вес колодезного кольца приходится для того, чтобы не использовать грузоподъемную технику во время проведения монтажных работ

Это важно для дачников и садоводов, решивших не только изготовить изделия своими руками, но и перемещать их по участку без привлечения спецтехники

Самодельные кольца – практичное и доступное решение не только для обустройства колодца, но и для решения других задач. Например: создания дренажного колодца или сливной ямы.

Галерея изображений

Фото из

Бетонные кольца для строительства колодца

Поворотный канализационный колодец из ж/б кольца

Устройство септика из бетонных колец

Кольца из бетона в обустройстве участка
