Армирование ленточного фундамента своими руками: вид и толщина арматуры, ее шаг, правила и технология изготовления

Этапы выполнения работ

Общие проектные расчёты:

глубина залегания фундамента;
его ширина;
уровень промерзания грунта;
уровень возможной осадки.

Расчёт диаметра и количества арматурных прутьев

В соответствии со СНиП 52-01-2003 минимальная площадь сечения продольной арматуры должна равняться 0,1% от площади поперечного сечения самого фундамента. Этим правилом необходимо руководствоваться при выборе диаметра арматурных прутьев.

Зная площадь сечения прута, а также количество прутьев в сечении фундамента, можно, используя таблицу ниже, быстро определить необходимый диаметр арматуры.

Арматурный сортамент:

Номинальный диаметр стержня, мм	Расчетная площадь поперечного стержня, мм2, при числе стержней	Теоретическая масса 1 м длины арматуры, кг	Диаметр арматуры классов	Максимальный размер сечения стержня периодического профиля
1	2	3	4	5	6	7	8	9	А240 А400 А500	А300	В500
3	7,1	14,1	21,2	28,3	35,3	42,4	49,5	56,5	63,6	0,052	—	—	+	—
4	12,6	25,1	37,7	50,2	62,8	75,4	87,9	100,5	113	0,092	—	—	+	—
5	19,6	39,3	58,9	78,5	98,2	117,8	137,5	157,1	176,7	0,144	—	—	+	—
6	28,3	57	85	113	141	170	198	226	254	0,222	+	—	+	6,75
8	50,3	101	151	201	251	302	352	402	453	0,395	+	—	+	9,0
10	78,5	157	236	314	393	471	550	628	707	0,617	+	+	+	11,3
12	113,1	226	339	452	565	679	792	905	1018	0,888	+	+	+	13,5
14	153,9	308	462	616	769	923	1077	1231	1385	1,208	+	+	—	15,5
16	201,1	402	603	804	1005	1206	1407	1608	1810	1,578	+	+	—	18
18	254,5	509	763	1018	1272	1527	1781	2036	2290	1,998	+	+	—	20
20	314,2	628	942	1256	1571	1885	2199	2513	2828	2,466	+	+	—	22
22	381	760	1140	1520	1900	2281	2661	3041	3421	2,984	+	+	—	24

Расчёт количества арматуры:

Вычисляем периметр фундамента.
Составляем схему армирования и подсчитываем количество стыков арматурных прутьев (стыки всегда идут внахлёст на величину, равную 30 диаметрам прута).
Периметр умножаем на схему армирования, прибавляем сумму стыков и добавляем к этому ещё 10% от получившейся величины.

Подробнее о расчете арматуры для ленточного фундамента можно узнать из этой статьи.

Разметка

На этапе разметки используется проектная схема фундаментной конструкции. Схему переносят на местность, используя обноску по периметру участка и разметочный шнур. Все получившиеся таким образом размеры должны соответствовать проекту.

Основание фундамента

Роется траншея для будущей фундаментной конструкции. Глубина должна соответствовать проектной и иметь запас в 30 см для песчано-гравийной подушки. При этом учитываются особенности грунта.

Опалубка

Опалубка делается из деревянных дощатых щитов снаружи будущего основания дома. На дно (поверх подушки) и стенки опалубки укладывается гидроизоляционный слой.

Вязка

На это есть ряд причин:

работа с проволокой не требует больших временных затрат;
просто устранить возможные недочёты;
низкая себестоимость.

Все самое важное о вязке армокаркаса найдете в этом материале

Армирование углов

На углы в фундаментной конструкции приходится наибольшая нагрузка. Поэтому их необходимо максимально усилить.

Для этого есть два основных правила:

Пруты нужно изгибать так, чтобы каждая из их сторон заглублялась в одну из стен фундамента.
Если длины прута недостаточно, чтобы его изогнуть, то для усиления углов используются Г-образные профили.

1. Жесткость соединения внешней продольной арматуры (1) в угловой зоне обеспечивает Г-образный хомут (6).2. Внутренняя продольная арматура (2) жестко скрепляется с внешней продольной арматурой (1) внахлёст.3. Шаг поперечной арматуры (L) составляет не более ¾ высоты ленты фундамента.4. Внутреннюю и внешнюю продольную арматуру соединяет дополнительная поперечная арматура (5).5. Длина соединения внахлёст составляет 50 диаметров горизонтальной арматуры.
1. При использовании П-образных хомутов (5) угловое соединение внешней и внутренней горизонтальной арматуры ленточного фундамента (1) получает жёсткую сцепку наподобие замка.2. В анкеровке П-образных хомутов участвует вертикальная (2), поперечная (3) и дополнительная поперечная (4) арматура.

После армирования приступают непосредственно к заливке бетона. Бетон заливается в опалубку в несколько слоёв, по 20-30 см каждый. В процессе необходимо тщательно перемешивать бетонную смесь.

Подробнее о технологии армирования углов ленточного фундамента читайте в этой статье.

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовуюИсточник mega-les.ru

Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).
Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).
Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

Готовый арматурный каркас ленточного фундаментаИсточник hobbymaniya.ru

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

176 метров стальных элементов класса A-III диаметром 12 мм.
320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Про различные способы вязки арматуры смотрите в видеоролике:

Заключение

Монтаж каркаса для ленточного основания, выполненный со строгим соблюдением требований регламентированных СНиП 52-01-2003, позволяет значительно повысить эксплуатационный период здания. Благодаря максимально прочной железобетонной конструкции отпадет необходимость в проведении частых ремонтов, связанных с разрушительными процессами из-за некорректно возведенного основания.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м) небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

h – высота фундамента (900 мм);
w – ширина фундамента (400 мм);
Sₒ – площадь поперечного сечения фундамента;
Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

L – длина фундамента (8000 мм);
W – ширина фундамента (5000 мм);
P – периметр;
N – количество продольных элементов (в нашем случае 6 штук);
X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.
От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
Отмеряем 300 мм и делаем еще один загиб на 90˚.
От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Как избежать ошибок?

Есть несколько типичных ошибок, которые влияют на прочность всего будущего строения.

Арматура не сцепляется с бетоном, так как окрашена, загрязнилась. Необходимо обеспечить максимальную адгезию со смесью.
Как арматуру применяют металлолом. Подобные материалы не подходят для возведения столбчатого фундамента.
Соединение пересечений и узлов методом крест-накрест – неправильный подход. Пользоваться им не стоит.

Экономить при закладке фундамента также не рекомендуется – важно тщательно соблюдать диаметр прутка, выполнять двуслойное армирование, располагать каркас на необходимом расстоянии от опалубки

Расчет диаметра арматуры для фундамента

Расчет диаметра поперечной и вертикальной арматуры

Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:

В строительстве одно- двухэтажных частных домов, как правило, в качестве вертикальной и поперечной арматуры используются стержни диаметром 8 мм, и этого обычно бывает вполне достаточно для ленточных фундаментов малоэтажных частных строений.

Расчет диаметра продольной арматуры

Согласно СНиП 52-01-2003, минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты. От этого правила и необходимо отталкиваться при выборе диаметра арматуры для фундамента.

С площадью сечения железобетонной ленты все понятно, необходимо ширину фундамента умножить на его высоту, т.е. допустим у вас ширина ленты 40 см, а высота 100 см (1 м), то площадь сечения будет .

Площадь сечения арматуры должна быть 0,1% от площади сечения фундамента, поэтому необходимо полученную площадь .

Для того чтобы не рассчитывать площадь сечения каждого прута арматуры, можно воспользоваться простенькой табличкой. С помощью нее легко можно подобрать необходимый диаметр арматуры для фундамента.

В таблице присутствуют очень незначительные неточности, связанные с округлением чисел, не обращайте на них внимание

Важно: При длине ленты менее 3м, минимальный диаметр продольных стержней арматуры должен составлять 10мм.При длине ленты более 3м, минимальный диаметр продольной арматуры должен приниматься 12мм. И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см2 (это с учетом количества продольных стержней)

И так, у нас есть минимальная расчетная площадь поперечного сечения арматуры в сечении ленточного фундамента, которая равна 4см2 (это с учетом количества продольных стержней).

При ширине фундамента 40 см, нам достаточно использовать схему армирования с четырьмя стержнями. Возвращаемся к таблице и смотрим в столбце, где приведены значения для 4-х стержней арматуры, и выбираем наиболее подходящее значение.

Таким образом, определяем, что для нашего фундамента , со схемой армирования четырьмя стержнями наиболее подходящая арматура диаметром , так как 4 прута такого диаметра будут иметь площадь сечения .

Расчет диаметра арматуры для каркаса с шестью стержнями проводится аналогичным образом, только значения уже берутся из столбца с шестью стержнями.

Следует отметить, что продольная арматура для ленточного фундамента должна быть одного диаметра. Если по каким-либо причинам арматура у Вас разного диаметра, то стержни большего диаметра необходимо использовать в нижнем ряду.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

цемента М 300 – М 800,
щебня гранитных пород,
среднефракционного песка,
воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

до 70 см – без продольной арматуры;
от 71 до 90 см – один ряд;
от 91 до 130 см – два ряда;
от 131 до 170 см – три ряда;
от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

Вес всех конструкций дома, включая фундамент.
Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

T — удельная нагрузка от максимального веса строения (см. выше);
k – коэффициент запаса (1,1);
S – площадь подошвы (S = P/T);
R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Как правильно вязать?

Углы фундамента армируются одновременно с укреплением по всей линии фундаментного основания. Делается это по такой схеме:

Дно траншеи под фундамент выравнивается, на него укладывается гидроизоляционная пленка.
Вязку каркаса можно начинать в самой траншее или рядом с ней, если она слишком узкая.
Нарезать элементы для каркаса. Вертикальные прутья должны быть на 10-15 см короче, чем высота траншеи.
Нижним слоем с расстоянием в 30 см выкладываются поперечины.
Сверху укладывают 2 продольные арматуры.
Соединения связываются по технологии вязки.
Над каждой второй поперечиной устанавливается и связывается вертикальная перемычка.
Довязывается еще нужное количество ярусов каркаса с расстоянием по высоте примерно в 40 см.
Каркас опускается в траншею.
В углах и местах примыкания стен устанавливаются угловые Г-образные или П-образные элементы.
Угловые элементы связываются с основным каркасом проволокой.
После завершения работы по установке каркаса, траншея заливается бетоном.

Необходимые инструменты и приспособления

Для вязки арматуры понадобится:

соединительная проволока;
измерительная лента;
плоскогубцы;
болгарка;
деревянные элементы для сохранения промежутков между прутками;
кусачки;
молоток;
приспособление, чтобы гнуть прутки под нужным углом;
пистолет для вязки или обычный ввязочный крючок.

Если соединения каркаса выполняются при помощи сварки, для усиления углов нужно иметь:

соединительную проволоку;
болгарку;
сварочное оборудование.

Технология выполнения

Технология вязки прутьев очень важна при создании любых арматурных изделий. В процессе усиления углов она должна быть особенно точной и правильной, так как от этого зависят технические характеристики всего здания.

Но техника вязания узлов от смены инструмента не меняется:

Для соединения элементов берут проволоку длиной около 20 см и сгибают ее пополам.
Теперь ее нужно снова согнуть, но не до конца, а чтобы получился крючок.
Этот крючок просовывается под пруток, который нужно связать.
Далее инструмент-крючок вводится в петлю, цепляет свободный конец проволоки, и с обхватом прутка протягивает его через петлю.
Свободным концом делается один оборот вокруг крючка проволоки.
Петля подтягивается до упора, и свободный конец оборачивается вокруг нее еще несколько раз.

Углы хомутов привязываются «мертвым узлом»:

Проволока длиной от 20 до 40 см (в зависимости от диаметра арматуры) складывается пополам.
Проволочный крючок запускается петлей вперед под арматурой, слева от хомута, и выводится на 2-4 см, чтобы можно было завершить узел.
Проволоку через верх хомута загибают под арматуру.
В петлю проволоки вставляется крючок, и протягивается ее свободный конец.
Крючком нужно потянуть петлю и обмотать вокруг нее свободный конец до обрывания.

Готовимся выполнить расчет количества арматуры для фундамента – важные моменты

Планируя постройку частного дома, следует обратить особое внимание на конструкцию арматурной решетки, воспринимающую значительные нагрузки на фундамент. Квалифицированно разработанная схема силовой решетки и применение оптимального сечения арматуры позволяет обеспечить требуемый запас прочности фундаментной базы, а также ее продолжительный ресурс использования

Самостоятельно рассчитать арматуру на фундамент можно различными способами:

с использованием программных средств и онлайн-калькуляторов, которые выполняют расчет арматуры после введения рабочих параметров;
выполняя вычисления вручную на основании информации о конструктивных особенностях фундамента, величине усилий и параметрам решетки.

Фундаментная основа, воспринимает нагрузку от массы здания и равномерно распределяет ее на опорную поверхность почвы.

Возведение зданий осуществляется на различных типах оснований:

ленточных;
плитных;
столбчатых.

Расчет арматуры для ленточного фундамента

До начала вычислений следует разобраться с конструкцией силового каркаса, который состоит из следующих элементов:

вертикальных и поперечных стержней, между которыми выдержан равный интервал;
вязальной проволоки, соединяющей продольно расположенные перемычки и вертикальные прутки;
муфт, обеспечивающих прочное соединение и удлинение арматурных прутков.

Для каждого вида основания применяется своя схема армирования фундамента, которая зависит от следующих факторов:

характеристик почвы;
габаритов здания;
конструктивных особенностей строения;
действующих нагрузок.

Применяется арматура, имеющая ребристую поверхность, которая отличается:

размером сечения;
классом;
уровнем воспринимаемых нагрузок;
расположением в силовой решетке;
стоимостью.

Укладка арматуры в ленточный фундамент

Для различных фундаментов на основании вычислений определяются следующие сведения:

количество арматуры для фундамента;
сортамент вертикальных и поперечных прутков;
общая масса арматурного каркаса;
методы фиксации стальных стержней в силовой конструкции;
технология сборки несущей решетки;
шаг обвязки арматурных элементов.

Армирование плитного фундамента

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

Расчет диаметра арматуры

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
Определяют площадь арматуры в одном ряду:27:2=13,5.
Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Количество арматуры

Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
Количество вертикальных соединительных прутьев вычисляется аналогичным способом

Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Если в магазине материал продают по весу, то можно определить и этот параметр. Средняя масса одного погонного метра прута составляет 0,66 кг. Следовательно, общий вес арматуры будет таким: 1152,1*0,66=760 кг.

Дополнительно о правилах выбора и расчета арматуры.

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию:

пространственный каркас из арматуры сооружается в двух уровнях;
соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
обвязка выполняется отожженной проволокой в каждой точке соединения.

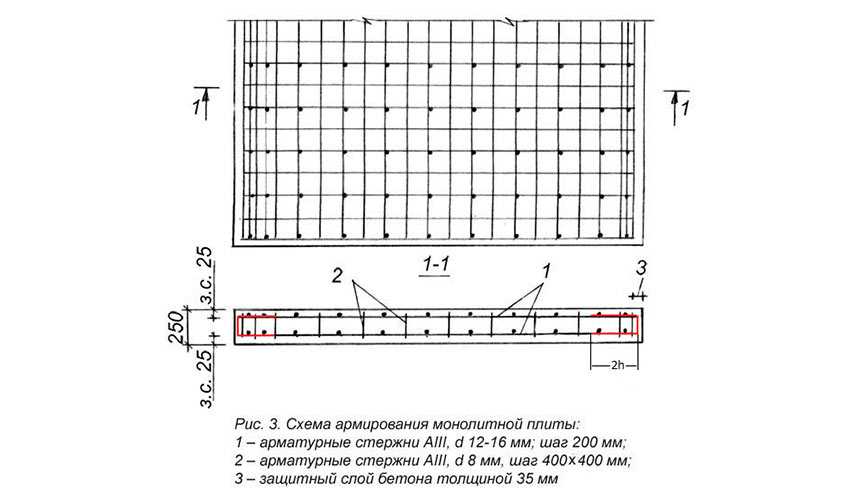

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции:

Определите количество горизонтальных прутков в каждом ярусе.
Вычислите общий метраж арматурных стержней, формирующих ячейки.
Прибавьте суммарную длину вертикальных опор, объединяющих ярусы.

Способ укладки

Стержни большего диаметра располагаются продольно по всему периметру ленты: по 2-4 прутка в каждом поясе (нижнем и верхнем). Элементы поперечные и вертикальные меньшего диаметра устанавливаются с шагом 50 см, и на 5 см не доходят до верхней точки фундамента (на уровне земли). Размеры разных элементов рассчитываются с учетом параметра фундамента и используемых при строительстве материалов.

Особое внимание при монтаже армирующей конструкции необходимо уделять укреплению углов. Именно на эту часть фундамента приходится наибольшие нагрузки

Качественное армирование углов предотвратит образование трещин или растяжений конструкции. Прутки в углах обязательно загибаются

Очень важно, чтобы присутствовал нахлест. Радиусными элементами соединяются все стержни

Параметры перекрытия стержней в угловой зоне не должны превышать 25 см.

Арматурный каркас набирается из различных элементовИсточник rekvartira.ru

Чтобы укрепить разные участки фундамента ленточного типа, необходимо выполнить правильный расчет количества стальной арматуры.
