Какой токарный станок по металлу выбрать для гаража и правила сбора своими руками

Бизнес идея — Производство тротуарной плитки

Производство тротуарной плитки выгодное и не дорогое предприятие, но беда такого бизнеса, в насыщении рынка сбыта готовой продукцией.

Помочь преодолеть проблемы со сбытом тротуарной плитки поможет такое ноу-хао, как изготовление светящейся тротуарной плитки. Площадь помещения на котором можно открыть производство светящейся плитки и различных предметов декора может составлять 20 кв. м, стартовый капитал для приобретения оборудования не превысит 65 тыс. рублей. Кроме тротуарной плитки можно изготавливать также и блоки. Рекомендуем ознакомиться с лучшими вариантами станков по производству блоков.

Разновидности

Выбор оборудования основывается на его предназначении и цели, для которой оно приобретается. Перед совершением покупки необходимо точно определиться, для каких целей оно будет использоваться. По назначению все токарные агрегаты делятся на три главных, основных разновидности:

Настольные

Настольные устройства, которые используются в домашних условиях, имеют основное отличие по размеру, а значит и массе. Их самый маленький вес равняется 13 килограммам, а максимальный не должен быть выше 100 килограммов. Данный вид станков применяется для того, чтобы обрабатывать металлические детали небольших размеров.

Используя этот аппарат, можно совершить такие операции:

1. Обточить детали в форме цилиндра или конуса.
2. Подрезать торцы деталей.
3. Отшлифовать готовое изделие.
4. Сделать отверстие в детали путём сверления.
5. Расширить отверстие.
6. Нанести резьбу и наружную, и внутреннюю.

Важно!
На домашнем токарном станке обрабатывать детали с той же скоростью, что и на профессиональном оборудовании, не получится. Но готовое изделие получится таким же качественным

Особенно это будет заметно, если работа агрегата регулируется при помощи системы числового программного управления.

Подобные токарные станки по металлу имеют множество областей, где их применяют. В частности, их используют в маленьких цехах, а не только в домашних условиях. Также в мастерских по ремонту автомобилей.

Универсальные

Во второй половине 20-го века технологии позволили отказаться от узкопрофильных специальных станков и перейти к использованию аппарата, обладающего способностью справляться со многими задачами одновременно. Универсальные станки способны выполнять больше, чем одну операцию одновременно.

Двумя главными параметрами являются наибольший диаметр детали, которая поддаётся обработке, над станиной и также у них наибольшее расстояние между вращающимися центрами. Эти два основных параметра, которые устанавливают максимальные габариты деталей. Универсальные станки отличаются простотой в использовании и неприхотливостью в уходе.

Важно!
В отличие от подобных моделей с ЧПУ универсальные станки можно купить по довольно низкой цене.

Школьные

Токарный станок данного вида является для многих настоящей находкой, так как использовать это оборудование легко и научиться работать на нём может практически каждый. Используя его, можно легко обработать элементы любой формы, включая коническую и цилиндрическую, без проблем можно нарезать резьбу и даже, если понадобится, сделать закатку, шлифовку и затачивание инструментов.

При этом можно обрабатывать не только металл, но и пластик, и дерево. Купив дополнительные устройства, можно расширить возможности аппарата. Например, нарезать зубья, сделать фрезерование. На этом станке можно выполнить обработку колёсных пар, муфт и других сложных элементов.

Тем не менее, возможности учебного станка имеют ограничения, но это никак не влияет на его спрос. С его помощью можно сделать набор стандартных операций. Учебный станок компактный и негабаритный, поэтому для его размещения не нужно большое помещение, будет достаточно гаража или небольшого школьного класса.

Токарно-винторезные

Самым популярным по спросу является токарно-винторезный станок. Станки такого вида применяются для проведения точения и многих других операций. На таком станке можно обрабатывать изделия массой до 10 тонн, а расстояние между центрами может варьироваться в пределах 8 метров.

Устройство токарного станка

Существует несколько основных деталей токарного станка. Каждая из них влияет на работу остальных. Помимо ключевых узлов, на оборудование можно устанавливать различные приспособления для токарных станков.

Станина

Чтобы станок был неподвижен во время работы, все детали закрепляются на тяжёлой станине. Она представляет собой два вертикальных ребра, которые закрепляются на неподвижном основании. В нижней части основания могут располагаться отсеки для хранения инструмента и оснастки. На верхней части закрепляются поперечные рейки, по которым передвигаются суппорта и задняя бабка (каретка).

Передняя шпиндельная бабка

В этой детали располагается шпиндель с патроном, подшипники и система управления станком. Внутри находятся подвижные шестерни, через которые на резец передаётся вращательное усилие.

Задняя бабка

Представляет собой подвижный узел станка. С помощью задней бабки закрепляется заготовка на шпинделе. Состоит из двух частей. Нижняя считается неподвижной и играет роль основания. Верхняя перемещается по валу, который проходит внутри задней бабки.

Суппорт

На верхней части суппорта закрепляются резцы и различные токарные инструменты. Суппорт является подвижным элементом. Если установить центральную точку станка, эта деталь передвигается в четырёх направлениях, обрабатывая заготовку.

Выбор места для токарной мастерской

Удачно расположенная токарная мастерская будет обеспечена заказами без больших затрат на рекламу. Если потенциальные заказчики находятся близко или постоянно проходят мимо, они сами найдут мастерскую. Наиболее удачным будет расположение мастерской:

• в гаражном кооперативе;
• рядом с загруженной дорогой;
• возле строительного супермаркета;
• на территории рынка.

Основные заказчики в первое время будут техники, занимающиеся ремонтом различного оборудования, установкой систем отопления, автолюбители. В поисках запасных частей они найдут токарную мастерскую, расположенную на видном месте.

В поселках с небольшим количеством населения заказы придется искать на стороне и завозить издалека металл для работы. Транспортные расходы будут съедать большую часть прибыли. В удаленных поселках и на окраинах крупных городов можно открывать цеха, если бизнес расширяется, появились постоянные заказы партиями, и имеющееся оборудование не справляется с нагрузкой. Аренда помещения на окраине обойдется для филиала дешевле. Местные работники не претендуют на зарплату уровня Москвы, но подобрать кадры будет сложнее.

Достаточно 8–10 кв/м, на которых будет компактная схема расположения:

• токарный станок – основа бизнеса;
• вспомогательное оборудование;
• место хранения инструмента;
• участок для заготовок и проката;
• стол или полка с готовыми изделиями;
• умывальник с водой;
• огнетушитель.

При выборе места под мастерскую следует обращать внимание на наличие:

• электричества;
• подвода воды и отлива;
• наличие санузла.

В маленьком помещении сложно установить унитаз. Проще расположить свой бизнес на рынке или рядом с супермаркетом. В этом случае общественный туалет будет в доступной близости.

На время холодов в помещении необходимо оборудовать отопление, обеспечить температуру воздуха, установленную санитарными нормами. Такую возможность надо предусмотреть заранее, при выборе помещения бизнес.

При расположении мастерской токарного бизнеса в капитальном здании, потребуется оборудовать:

• отдельный вход;
• капитальную перегородку от остального помещения;
• санузел с водой и отливом;
• умывальник;
• вентиляцию;
• противопожарный щит.

В токарном цехе необходимо оборудовать общее освещение и местное для каждого станка. Проводка должна соответствовать требованиям противопожарной безопасности.

Полезные советы

• При покупке б/у мини-станка следует проверить всю имеющуюся на него документацию. Если продавец ее представить не может, лучше отказаться от покупки даже при условии, что цену за нее просят минимальную. Почему? В случае поломки возникнут большие сложности в определении спецификации необходимой детали, а без этого ее заказать у производителя (или дилера) невозможно. Придется искать ее самому, по образцу. А если она довольно массивная, как быть?
• Бывший в употреблении токарный станок нужно обязательно проверять на работоспособность еще перед приобретением. Дело не в том, включается он или нет, вращается ли шпиндель равномерно, без рывков. Главное – точность обработки, величина погрешности. Возможно, что у некоторых деталей уже запредельная выработка, и тогда в ремонт придется вложить столько, что это будет, возможно, соизмеримо с приобретением нового изделия.

Дополнительные критерии выбора

Изучив каталог продавца, можно отметить для себя несколько моделей со сходными характеристиками и функционалом. Сделать окончательный выбор помогают следующие критерии:

производитель. Основную массу представленных в российских магазинах токарных станков составляет отечественный инструмент, а также устройства, произведенные на территории Европы и Китая. Продукция европейских фирм отличается максимальным качеством и надежностью, но стоит дорого. Российские и китайские станки представляют собой разумный компромисс между ценой и возможностями. Они вполне надежны и подойдут для решения многих типичных задач; гарантийное и сервисное обслуживание. Даже самый надежный инструмент иногда ломается. Достаточно большое и тяжелое устройство нелегко переслать по почте в другой город или страну

Также следует обратить внимание на доступность и стоимость комплектующих; дополнительные опции. Некоторые модели станков оснащены приспособлениями, напрямую не влияющими на функционал устройства, но заметно облегчающими обработку деталей

К числу таких опций относится подсветка рабочей области; надежность работы. В отдельных случаях выдающиеся технические характеристики не соответствуют реальной работе устройства. Если продавец предлагает лично опробовать станок в деле и тем самым продемонстрировать все возможности модели, нужно воспользоваться такой возможностью. Инструмент должен стабильно работать во всех режимах. При этом не должны возникать посторонние вибрации и шумы.

Токарный станок — незаменимый инструмент для домашней мастерской. Инструменты, предназначенные для бытового использования, дешевы и отличаются компактными размерами, но при этом достаточно функциональны. Они позволяют проводить те же операции с металлическими деталями вращения, что и их промышленные аналоги.

Выбор подходящей модели для домашней мастерской

Подбор настольного токарного станка – дело ответственное. Избежать проблем, возникающих в процессе эксплуатации приобретенного оборудования, помогут следующие рекомендации.

• Перед покупкой требуется сопоставить количество необходимых функций со стандартными возможностями станка. Возможно, придется приобретать дополнительные комплектующие детали и инструменты.
• Немаловажным пунктом является сопоставление размеров и формы заготовок, диаметра их обточек. От данных параметров зависит расстояние до суппорта.
• Рекомендуется учитывать совпадение требуемой точности предполагаемых операций с функциональными возможностями устройства.
• Учитываются планируемые масштабы работ и частота их проведения.

Одним из важных пунктов при подборе настольного станка является изучение конструкционных особенностей, позволяющих установить дополнительные приспособления. Они могут не входить в стандартный комплект устройства. В таком случае требуемые узлы приобретаются отдельно по заказу клиента.

Технические характеристики

Выбор токарного станка не проводится без изучения ее технических характеристик. Значение имеют следующие параметры.

• Вес и место расположения. Не стоит приобретать самый тяжелый станок. Это не гарантирует точность работ. В приоритете постоянное расположение оборудования. Если предполагаются частые перемещения с места на место, рекомендуются модели весом до 45 килограммов.
• Рабочее напряжение. Помимо устройств с однофазной сетью, выпускаются станки, требующие напряжения в 380 B.
• Мощность. Данный параметр зависит от того, какие материалы придется обрабатывать. Для решения большинства задач достаточно 400 Вт.
• Скорость. От нее зависит оперативность выполняемых операций. Рекомендуется уточнить, с какой скоростью будет вращаться вал со шпинделем и можно ли её регулировать.
• Наличие реверса шпинделя. Если нужно поменять сторону вращения детали не придется менять положение ремня.
• Цена деления лимба подачи. Чем меньше деление шкалы, тем точнее проходит корректировка движение резца.
• Расстояние между передней и задней бабкой. Данный параметр указывает, какая длина обрабатываемых деталей допускается на используемом устройстве.
• Диаметр пиноли. Чем больше его величина, тем меньше вибрирует деталь во время работы.

Приобретение б/у оборудования

Сэкономить финансы поможет покупка станка б/у. Избежать проблем помогут следующие рекомендации:

Обязательно потребуйте техническую документацию, прилагаемую производителем

Если таковая отсутствует, лучше отказаться от покупки. Проверьте работу станка и протестируйте его функциональные возможности во всех режимах. Убедитесь в наличии комплектующих узлов, указанных в техническом паспорте

Обратите внимание на люфты подвижных деталей. Зазоры должны соответствовать характеристикам, указанным производителем

Проверьте вращение шпинделя

Убедитесь, что обработка ведется с точностью, заявленной в техническом документе.

Выбираем настольный токарный станок

Домашним мастерам и автолюбителям, самостоятельно занимающимся изготовлением деталей из металла, более интересен настольный станок, который можно использовать дома, в гараже или в ином месте, ведь его легко транспортировать. Надо оговориться, что на рынке токарного оборудования среди настольных есть станки весом около 200 кг и стоимостью около 4000$. Вряд ли для установки в домашней мастерской или гараже этого станка по металлу будет целесообразной

В первую очередь, выбирая настольный станок необходимо обратить внимание на такие характеристики как:

• способ подключения;
• необходимое напряжение в сети;
• диаметр и длину заготовки, которую можно обработать на данном станке.

Обязательна проверка на отсутствие люфта пиноли и остальных подвижных частей.

Для домашнего использования так же, как и для ремонтной мастерской, необходим универсальный станок по металлу. Узкая специализация оборудования дома мало эффективна, никогда нельзя знать заранее какие работы по металлу потребуются в процессе проведения ремонта сантехники, домашней теплосети или бытовой техники.

Универсальность станка зависит не от его внешнего вида, а от количества возможных самостоятельных модернизаций при помощи специальных токарных приспособлений, независимо от того есть они в комплекте со станком или их можно приобрести отдельно.

Станок укомплектованный всевозможными приспособлениями стоить будет дороже, но не факт, что все штучки понадобятся в работе. Проще купить более дешёвую модель с возможностью самостоятельной доукомплектации необходимыми устройствами, которые пригодятся для выполнения определённых операций по металлу.

Главное, при выборе любого токарного станка – это убедиться:

1. что на всех заявленных производителем скоростях, он работает безотказно, без перебоев;
2. убедиться в отсутствие люфтов всех подвижных частей;
3. точности выполнения поставленных задач, что напрямую связано с первыми двумя.

Приобретать заведомо неточный станок в надежде на самостоятельную доработку – не самый лучший выход. Искать настольный станок российского производства или европейских стран сложно. По заказам наших компаний, чаще всего настольные станки собираются в Китае, что не делает их хуже. Отечественная сборка станков больше касается промышленного токарного оборудования.

Промышленное токарное оборудование имеет большой разброс по весу, специализации и прочим параметрам. Как его выбирать правильно, каждый технолог производства определяет сам. Общими требованиями является необходимая точность токарного оборудования и производительности.

Будучи точной копией стандартного токарного станка, настольное оборудование предназначено для изготовления штучных деталей. Ограничения существуют и по габаритам обрабатываемых заготовок. Основное его преимущество — функциональность при компактных размерах, успешно эксплуатируется в небольших мастерских, автосервисах и любителями. Маленькое устройство позволяет точно обрабатывать металл, просто в эксплуатации, а место для него найдется даже в самом тесном помещении. Аппараты с ЧПУ рассчитаны на выполнение небольших партий однотипных деталей и нашли применение в малом бизнесе.

Ленточные станки по дереву (пилы)

Ленточные станки (пилы) по дереву применяются для осуществления распила древесины и прочих древесных и деревосодержащих материалов. Станки способны выполнять как прямолинейный распил, так и криволинейный. При своих относительно небольших габаритах и прекрасной мобильности данный вид деревообрабатывающих станков обладает весьма внушительной производительностью, благодаря чему активно и повсеместно применяется в небольших столярных, мебельных и модельных производствах.

Ленточнопильные станки можно применять для выполнения торцевания больших заготовок, а так же для вырезания разнообразных фигурных изделий. На данном оборудовании, как правило, изготавливают ламели и разные детали к мебели. Ленточнопильные станки служат для ребрового деления брусьев, необрезных и обрезных досок.

Основной же функцией ленточнопильных станков является прямолинейный или криволинейный распил древесины. Обработка заготовок осуществляется с помощью стальных заостренных лент, другими слова пил, сваренных в цельные кольца. Сама ленточная пила надевается непосредственно на пильные шкивы, соприкасаясь с ободом боковой поверхности.

Ленточная пила является своего рода гибкой стальной лентой, у которой расположение зубьев идет только лишь по одному из ее краев. Ленту устанавливают на двух специальных шкива ленточного станка, каждый из которых вращается за счет работы электромотора передающего им энергию.

В зависимости от установленного типа механизма, ленточные пилы можно разделить на:

• — зубчатые — при использовании данного типа пил в ленточнопильных станках по дереву пила производится замкнутой и имеет увеличенную длину;

• — беззубые пилы трения —  отличается устройство данного вида пил, прежде всего, отсутствием зубьев привычного вида, в них назначение зубьев несколько иное, они позволяют увеличивать трение, что тем самым повышает производительность пилы;

• — пилы электроискрового действия — пила электроискрового действия очень востребована в случаи необходимости распила заготовок имеющих толщину более 150 мм, ленточное устройство оснащенное данным видом пил великолепно справляется с заготовками диаметром более 300 мм.

Рабочий стол ленточных станков представляет собой мощную крепкую платформу, на которой установлены направляющие планки. Которые позволяют осуществлять движение заготовки ровно и четко вдоль линии разметки. Большинство моделей ленточных станков обладают возможность регулировки угла наклона стола и его поворота.

В большинстве станков используется электрический асинхронный двигатель, который за счет использования ременной передачи, которая подразумевает наличие нескольких рабочих скоростей, надежно защищен от перегрузок. Для достижения высокого уровня безопасности пользователя в станках данного типа, как правило, используется магнитный пускатель и концевой выключатель. Первый делает невозможным включение станка после временного отключения от электросети, второй автоматически выключает двигатель, как только открывается боковой кожух. Для вывода производственных отходов в станках предусмотрено наличие специального патрубка, к которому в большинстве случаев можно подключать производственный пылесос.

При выборе станка данного типа следует обращать внимание на такие важные технические характеристики:

• — Глубина и ширина пропила. Эти параметры могу составлять от 80 до 360 мм и от 230 до 610 мм соответственно.





















• — Количество скоростей работы. Регулировка скоростей позволяет точно устанавливать рабочие режимы для определенного вида материалов.

• — Наклон стола дает возможность производить раскрой под углом.

Техника безопасности

Во время работы на токарном станке обязательным условием является соблюдение техники безопасности:

1. Всегда контролировать надежность закрепления детали и резца.
2. Вовремя удалять стружку.
3. Осуществлять контроль за сливом охлаждающей жидкости.
4. Следить за наличием смазки в центре задней бабки.
5. Запрещено убирать стружку руками или сдувать ее.
6. Нельзя останавливать патрон какими-либо предметами или руками.
7. Обязательно нужно пользоваться люнетами, если длина заготовки больше ее двенадцати диаметров или во время работы на высоких оборотах.
8. При обработке вязких металлов необходимо пользоваться специальными резцами.
9. Запрещено класть предметы на станок.
10. Нельзя бросать работающее устройство.
11. Нужно пользоваться стружкоотводами во время работы с хрупкими металлами.
12. Нельзя осуществлять смазку тряпкой.

Токарный станок — очень полезное устройство в арсенале домашнего мастера. Но перед покупкой следует определиться с требуемыми характеристиками прибора. Также можно собрать его самостоятельно. Главное, во время работы соблюдать технику безопасности, чтобы не навредить себе и другим.

Критерии выбора

Выбирать токарный станок начинают с определения, какие работы он должен выполнять. Как только решено, какие детали и как должны быть обработаны, можно подбирать конкретное устройство. Изучают надежность станка, технические характеристики, размеры.

Технические характеристики

Для токарного станка важны:

1. Тип питания – 220 или 380 Вольт. Вторые требуют проведения дополнительной линии питания, что в гараже не всегда возможно.
2. Характеристика – мощность – определяет, как быстро будет обработана деталь. Для дома будет достаточно двигателя от 500 до 750 Ватт.
3. Тип двигателя. Предпочтителен асинхронный мотор, так как он имеет больший срок службы. По типу передачи выбирают между шестеренчатой и ременной.
4. Частота вращения. Для каждого металла должна быть своя, поэтому в станке должно быть предусмотрено переключение между несколькими режимами работы. Обычно 1 скорость обеспечивает до 1500 оборотов в минуту, а 2 – 2500 оборотов.
5. Реверс – вращение против часовой стрелки. Очень нужная функция в некоторых случаях.
6. Оснащение. Дополнительное оборудование подбирается под задачи. Начинающие мастера могут выбирать более узкоспециализированные модели.
7. Деления лимба. Чем шаг меньше, тем большая точность обработки заготовок.
8. Защитные устройства: кожухи.

Материалы и качество сборки

В магазинах предлагают токарные станки отечественного и импортного производства. Практически все модели, даже иностранные, собирают в Китае. Многие выбирают отечественные аппараты, так как для них проще найти запчасти, к тому же повсеместно открыты сервисные центры обслуживания.

Размер

В гараже заранее отводят место под оборудование устройства, подбирают стол, выдерживающий большие нагрузки. Размер устройства напрямую зависит от размера деталей, обрабатываемых станком. Для большинства ремонтных работ достаточно межцентрового расстояния 0,4 метра для крепления заготовок. Этого хватит для работы с большим количеством различных заготовок

Помимо длины, обращают внимание на высоту крепления, определяющую максимальный диаметр изделия

Основная конструкция токарного станка

Токарный станок создается на базе станины, устойчивой и прочной, выдерживающей внушительные и серьезные нагрузки. На ней монтируется основная система механизмов и агрегатов.

Первые токарные станки появились в XVIII веке, после изготовления суппорта. Русский изобретатель Андрей Нартов придумал механизм, который раскручивался при помощи маховика, а на самом станке все детали были выполнены из металла, включая винты, рейки, шкивы.

С развитием технологий, был заменен ручной привод на механический.

Различают несколько видов станков по металлу, которые отличаются в зависимости от мощности, размеров и производительной силы:

1. Токарный станок по металлу настольного типа имеет максимальный вес до 100 кг и мощность до 400 Вт. Его применение актуально в небольших цехах и частных мастерских, в которых металлические детали обрабатываются и ремонтируются, а не производятся в больших количествах.
2. Токарный станок полупрофессионального типа чаще всего представляет собой симбиоз токарного, фрезерного и сверлильного оборудования, на котором изготавливают небольшие партии изделий. Мощность до 1000 Вт позволяет работать в производственном режиме.
3. Профессиональный токарный станок по работе с металлом оборудован, как правило, автоматическим программным управлением, имеет высокую массу и большую мощность. Используются станки этого типа на производствах и крупных предприятиях для обработки деталей до 3000 мм из различных по составу материалов.

Технология сборки станка

По правилам, сборку токарного станка производят следующим образом:

Сборка передней бабки, крепление шпинделя и подключение к ходовой трубе.
Сборка силовой рамы из швеллера и крепление передней бабки.
Сборка задней бабки

При этом уделяют внимание точности размещения пиноли и шпинделя, так как ошибка ведет к нарезанию конических, а не цилиндрических отверстий.
Собирают суппорт. При необходимости предусматривают возможность разборки детали на узлы.
Монтируют суппорт и заднюю бабку на основу.
Устанавливают двигатель, подключают к передней бабке, сети

Делают проверку хода и крепежа деталей, тестовый запуск.

Внимание! На каждом этапе тщательно выверяют параллельность линий, так как это влияет на качество обработки заготовок. Для защиты от коррозии некоторые детали можно покрасить

Как соорудить своими руками

Нормальный станок стоит минимум 50 000 рублей. Если собрать его самостоятельно, то эта сумма значительно уменьшится.

Внимание. Для изготовления самодельного токарного станка желательно пользоваться типовыми чертежами

Там есть все размеры деталей и порядок сборки.

Эти чертежи можно улучшить. Например, стоит добавить кнопку аварийного отключения, термореле, защищающее от перегрева, защитный кожух.

Подборка деталей

Определенные элементы устройства придется купить в собранном виде, например, двигатель и зажим. Некоторые приобретаются отдельно и заказываются в мастерских, где их изготовят по требуемым размерам. Чем лучше используемая сталь, тем дольше будет служить станок.

Основание

Лучшим выбором будет использование литой станины от старого нерабочего станка. От основания зависит устойчивость агрегата. В качестве альтернативы можно сварить раму из швеллеров или профильных труб. Нельзя брать дерево, так как оно не сможет выдержать рабочей нагрузки.

Электродвигатель и передача

Для двигателя можно использовать устройство от старой стиральной машины или другой бытовой техники, которая имеет достаточные показатели мощности. Также стоит подумать над приобретением нового двигателя, так как цена на него не слишком высока.

Лучше применять ременную передачу. Она намного проще в сборке. Также при использовании ремня непосредственно на вал оказывается меньшее воздействие, а это значительно увеличивает длительность эксплуатации.

Ведущий и ведомый центры

Два эти узла размещаются на одной оси. Также существует тип станков, имеющих один ведущий центр. Ведомый необходимо поставить на заднюю бабку (он может быть вращающимся или стабильным). Для изготовления подойдет заточенный конец болта.

Лучшие токарные станки по металлу

Для обработки металлов требуется высокая скорость вращения шпинделя. Для охлаждения заготовки в рабочую зону подают СОЖ. Высокие требования предъявляются к точности настроек, качеству кулачковых зажимов.

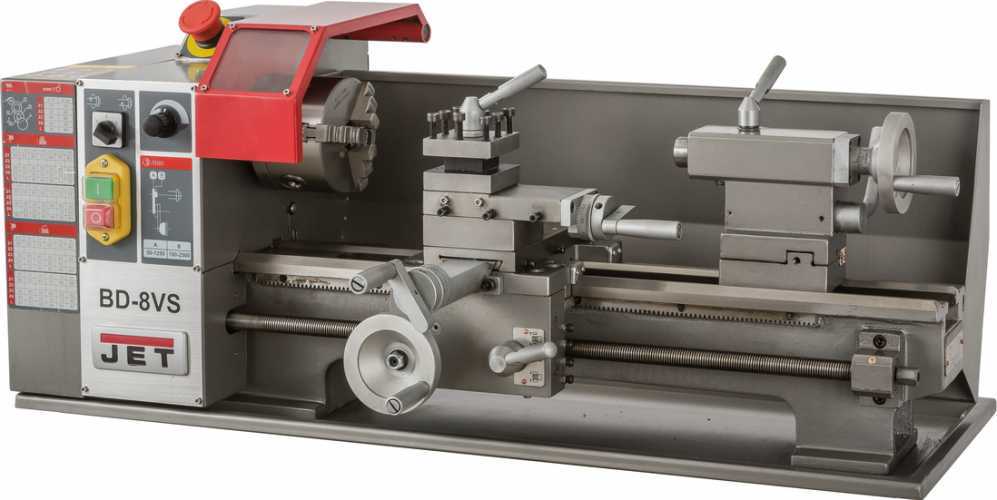

Jet BD-8VS 50000911M

Швейцарский мини токарный станок по металлу укомплектован коллекторным электродвигателем мощностью 600 Вт, который вращает шпиндель со скоростью до 2500 об/мин. Параметры вращения плавно регулируются в двух диапазонах. На лицевой панели расположены кнопки управления и метрические таблицы для настройки на резьбу. Скорость вращения выводится на дисплей, позволяет точно контролировать базовые параметры. В стандартной комплектации установлен трехкулачковый патрон с диаметром 100 мм.

Модель имеет две продольные подачи, работающие в автоматическом режиме. В резцедержатель можно установить до 4 резцов. Вращение этого узла производится точно перпендикулярно оси вращения. Все шестерни гитары изготовлены из закаленного металла, имеют продолжительный срок службы и высокую устойчивость к истиранию.

Достоинства:

• Все органы управления расположены удобно в одном месте;
• Заготовка позиционируется с высокой точностью;
• Массивная задняя бабка;
• Рабочая зона имеет длину 400 мм;
• Надежный защитный экран;
• Прямой привод шпинделя.

Недостатки:

Небольшой вес.

Для исправления недостатка необходимо внимательно отнестись к рекомендациям производителя по монтажу. Токарно-винторезный станок через поддон для сбора стружки прикручивается к верстаку. Это заметно снижает вибрацию и позволяет выполнять обработку металла с высокой точностью.

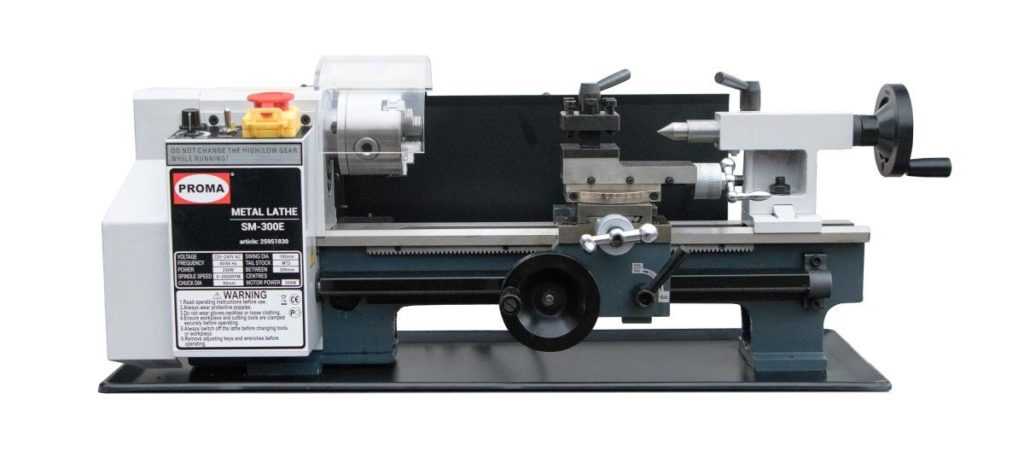

Proma SM-300E 25951830

Легкий настольный токарный станок известного чешского бренда предназначен для обработки цилиндрических и конических поверхностей. Коллекторный двигатель разгоняет шпиндель до 2500 об/мин. Скорость плавно регулируется в широком диапазоне. Легко справляется с нарезкой резьбы на металле и пластике. Заготовка позиционируется с высокой точностью, это способствуют направляющие с идеальной геометрией. При небольших размерах длина рабочей зоны составляет 250 мм.

Пользователи отмечают плавный ход задней бабки и суппорта, отсутствие люфтов. По этим показателям станок не отличается от профессионального оборудования. Модель предназначена для подключения бытовой электросети, а экономичный двигатель потребляет в среднем не более 300 Вт энергии. Качественно обрабатывает любой металл.

Достоинства:

• Ровная станина;
• Две скорости;
• Информативное управление;
• Защитный кожух;
• Удобная регулировка для дюймовой резьбы.

Недостатки:

Небольшой вес.

Ferrox ML 110×125 Vs 44924

Мини станок по металлу весит всего 13 кг. Производитель установил компактный коллекторный электродвигатель мощностью 250 Вт. Мотор легко разгонят шпиндель до скорости в 3600 об/мин, что является высокими показателями для своего класса. Предназначен для обработки цилиндрических заготовок, можно выполнять шлифование и сверление.

Скорость шпинделя варьируется в широком диапазоне, для регулировки на панели управления предусмотрены удобные рычаги. Обороты увеличиваются плавно, что гарантирует высокое качество обработки. Способствует этому и хорошо отшлифованные направляющие суппорта. При небольших размерах устройства, на нем обрабатываются детали, длиной до 125 мм.

Достоинства:

• Экономичность;
• Занимает мало места в мастерской;
• Не нуждается в сложном техническом обслуживании;
• Прочный корпус;
• Станина изготовлена из чугуна.

Недостатки:

Нет метрической и дюймовой резьбы.

Triod Lamt-500P/400 113016

Шесть скоростей и расстояние между центрами в 550 мм делает этот токарный станок для дома универсальным. Двигатель мощностью 370 Вт разгоняет шпиндель в диапазоне от 170 до 1950 об/мин, позволяя использовать твердосплавные резцы. Удобно расположенные рычаги управления скоростями помогают выбрать оптимальный режим быстро и с высокой точностью. Пиноль задней бабки выдвигается и позволяет надежно зафиксировать заготовку. Подача суппорта вперед и вбок расширяет возможности, позволяет выполнять мастеру фигурную проточку.

Резцедержатель четырехсторонний, в нем устанавливается 4 режущих инструмента, что помогает увеличить производительность. Защитный экран прочный, устойчивый к динамическим нагрузкам и не мешает обзору. При желании можно изменить величину подачи, установив другие шестерни гитары, которые идут в комплекте.

Достоинства:

• Точность при обработке;
• Хорошая комплектация;
• Устойчивость;
• Метрическая и динамическая резьба.

Недостатки:

• Высокая цена;
• Требуется подключение к трехфазной электросети.

Выбор двигателя

При приобретении готового станка необходимо уделять особое внимание двигателю. Наличный двигатель вполне соответствует описанию в инструкции, в которой прописаны допустимые нагрузки

Для начала нужно определиться с потребностями и областью, в которой будет использован станок.

Асинхронные

Асинхронный двигатель предназначен для преобразования электрической энергии переменного тока в механическую энергию. В название этого двигателя вложено его назначение, «асинхронный» означает «неодновременный».

Указывается на то, что у асинхронных двигателей частота вращения магнитного поля статора всегда превышает частоту вращения ротора. Работа асинхронного двигателя происходит от сети переменного тока. Асинхронный двигатель имеет либо алюминиевую, либо литую чугунную станину. Обмотка статора находится в пазах сердечника статора.

Концы фаз обмотки через отверстие в станине выведены в коробке, которая состоит из корпуса, переходного патрубка и крышки. Этот класс двигателей имеет широкий диапазон мощности. Их выбирают в основном потому, что у них большая мощность при относительно небольших размерах, скорость вращения – осень высокая, асинхронные двигатели надёжные.

Коллекторный

Коллекторный двигатель предполагает в своём устройстве заложенный датчик положения ротора и переключатель тока в обмотках, которым является одно и то же устройство – щеточно-коллекторный узел.

ъЭлектрический ток, попадая на обмотки якоря, провоцирует возникновение электрического поля, которое, с одной стороны, имеет южный полюс, а с другой стороны – северный. Ток через обмотки постепенно переходит от одной обмотки к другой, вал электродвигателя совместно с якорем вращается, но только до тех пор, пока к нему поступает напряжение.
