Эксплуатационные сферы и преимущества профтруб
Эксплуатационная принадлежность вышеуказанных изделий довольно обширна, однако, наиболее распространённым вариантом их использования является монтаж различных каркасных конструкций. Это связано с техническими характеристиками профтруб, среди которых выделяется прочность, являющаяся необходимой при возведении каркасных конструкций. Профтрубы используются при установке заборов с использованием профнастила (профлиста), различных ограждений, а также в качестве элементов декора.
Таким образом, применение профтруб позволяет не только выполнить конструкцию необходимой прочности, но и снизить общие финансовые затраты при строительстве. Однако такая экономия возможна только в случае строгого контроля производителем размеров профтруб. Они должны соответствовать стандартам, которые прописываются в ГОСТе.
Рассмотрим основные преимущества профилированных труб:
- такие изделия устойчивы к высоким нагрузкам;
- относительная дешевизна этих изделий, которая обуславливается количеством материала, используемого для их производства;
- лёгкий вес;
- устойчивость к механическим воздействиям.
Профильные трубы могут служить основой для самых разных конструкций, но нужно правильно выбирать размер сечения, чтобы сооружение было надежным
Наиболее распространённым материалом при производстве этих изделий является сталь. Стальные профтрубы отличаются тем, что имеют самый высокий коэффициент прочности.
Об эксплуатационных характеристиках и сферах применения
Конструкция квадратного стояка является замкнутым профилем, для формирования которого используется металлическая полоса. От особенностей конструкции, материала изготовления зависят качественные характеристики, проявляющиеся во время эксплуатации изделий. Такая продукция отличается:
- повышенной стойкостью к изгибам и кручению;
- прочностью;
- надежностью;
- небольшой массой;
- долгим сроком эксплуатации.
Сегодня трудно представить человеческую деятельность без квадратных стояков. Они нашли широкое применение в разных сферах.
Профиля являются основой современного промышленного и бытового строительства. Реконструируя старые строительные объекты и сооружая новые, используются детали квадратных сечений для создания кровельных каркасов, перекрытий.
Без них нельзя представить функционирование:
- мебельной промышленности (полки, стеллажи, стулья, столы, шкафы);
- механизмов машиностроительной отрасли;
- сельского хозяйства (навесы, гаражи, подсобные помещения, животноводческие фермы);
- рекламного бизнеса, иных направлений жизнедеятельности человека.
В сравнении с аналогами круглого сечения, квадратные и прямоугольные профиля после высоких нагрузок изгибаются. Причем, после прекращения действия нагрузки, стояк занимает исходное положение. В этом заключается их прочность и надежность.
Круглые же изделия, при аналогичном воздействии, могут не только деформироваться, но и полностью разрушиться.
Классификация нагрузок
Специалистами разработаны правила определения нагрузок и их воздействия – СП 20.13330.2011. В них содержится классификатор видов действия внешних сил на сооружения, воздвигаемые человеком.
В зависимости от времени воздействия нагрузки делят на постоянные и кратковременные. Кроме того, выделена особая категория проявления внешних сил (пожары, взрывы, землетрясения и другие ЧП).
К числу постоянных относят:
- Вес конструкций и сооружений, которые оказывают давление на основания профиля весь период.
- Вес оборудования и производимой продукции, находящихся в сооружениях.
- Тяжесть насыпей и других наслоений грунта, земляных и горных возвышенностей.
- Давление водных ресурсов.
В число кратковременных нагрузок вошли:
- Вес оборудования, применяемого в период ремонтных, профилактических работ, его замене.
- Нагрузки от транспортной и погрузочной техники, людей, занятых на временных работах.
- Воздействие природных сил (ветра, снега, дождя, перепадов температуры).
Размеры квадратной профильной трубы и вес погонного метра
Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.
Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например, у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.
| Размер в мм | Вес одного метра, кг | Размер в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг | Сечение профильной трубы в мм | Вес одного метра, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Труба квадратная 10х10х0,8 | 0,222 | Труба квадратная 30х30х0,8 | 0,725 | Профильная квадратная труба 40х40х3,5 | 3,85 | Профильная квадратная труба 60х60х2 | 3,59 | Профильная квадратная труба 90х90х3 | 8,07 | Профильная квадратная труба 150х150х9 | 38,75 |
| 10х10х0,9 | 0,246 | 30х30х0,9 | 0,811 | 40х40х4 | 4,30 | 60х60х2,5 | 4,43 | 90х90х4 | 10,59 | 150х150х10 | 42,61 |
| 10х10х1 | 0,269 | 30х30х,1 | 0,897 | 40х40х5 | 5,16 | 60х60х3 | 5,25 | 90х90х5 | 13,00 | Профильная квадратная труба 180х180х8 | 42,34 |
| 10х10х1,2 | 0,312 | 30х30х1,2 | 1,07 | 40х40х6 | 5,92 | 60х60х3,5 | 6,04 | 90х90х6 | 15,34 | 180х180х9 | 47,23 |
| 10х10х1,4 | 0,352 | 30х30х1,3 | 1,15 | Профильная квадратная труба 42х42х3 | 3,55 | 60х60х4 | 6,82 | 90х90х7 | 17,58 | 180х180х10 | 5,03 |
| Труба квадратная 15х15х0,8 | 0,348 | 30х30х1,4 | 1,23 | 42х42х3,5 | 4,07 | 60х60х5 | 8,30 | 90х90х8 | 19,73 | 180х180х12 | 61,36 |
| 15х15х0,9 | 0,388 | 30х30х1,5 | 1,31 | 42х42х4 | 4,56 | 60х60х6 | 9,69 | Профильная квадратная труба 100х100х3 | 9,02 | 180х180х14 | 70,33 |
| 15х15х1 | 0,426 | 30х30х2 | 1,70 | 42х42х5 | 5,47 | 60х60х7 | 11,00 | 100х100х4 | 11,84 | Трубы квадратные специальных размеров | |
| 15х15х1,2 | 0,501 | 30х30х2,5 | 2,07 | 42х42х6 | 6,3 | 60х60х8 | 12,20 | 100х100х5 | 14,58 | 32х32х4 | 3,30 |
| 15х15х1,4 | 0,571 | 30х30х3 | 2,42 | Профильная квадратная труба 45х45х2 | 2,65 | Профильная квадратная труба 70х70х3 | 6,19 | 100х100х6 | 17,22 | 36х36х4 | 3,80 |
| 15х15х1,5 | 0,605 | 30х30х3,5 | 2,75 | 45х45х3 | 3,83 | 70х70х3,5 | 7,14 | 100х100х7 | 19,78 | 40х40х2 | 2,33 |
| Труба квадратная 20х20х0,8 | 0,474 | 30х30х4 | 3,04 | 45х45х3,5 | 4,40 | 70х70х4 | 8,07 | 100х100х8 | 22,25 | 55х55х3 | 4,78 |
| 20х20х0,9 | 0,529 | Труба квадратного сечения 35х35х0,8 | 0,85 | 45х45х4 | 4,93 | 70х70х4 | 9,89 | 100х100х9 | 24,62 | 65х65х6 | 10,63 |
| 20х20х1 | 0,583 | 35х35х0,9 | 0,953 | 45х45х5 | 5,94 | 70х70х6 | 11,57 | Профильная квадратная труба 110х110х6 | 19,11 | ||
| 20х20х1,2 | 0,689 | 35х35х1,4 | 1,45 | 45х45х6 | 6,86 | 70х70х7 | 13,19 | 110х110х7 | 21,98 | ||
| 20х20х1,4 | 0,791 | 35х35х1,5 | 1,55 | 45х45х7 | 7,69 | 70х70х8 | 14,71 | 110х110х8 | 24,76 | ||
| 20х20х1,5 | 0,841 | 35х35х2 | 2,02 | 45х45х8 | 8,43 | Профильная квадратная труба 80х80х3 | 7,13 | 110х110х9 | 27,45 | ||
| 20х20х2 | 1,075 | 35х35х2,5 | 2,46 | Профильная квадратная труба 50х50х2 | 2,96 | 80х80х3,5 | 8,24 | Профильная квадратная труба 120х120х6 | 20,99 | ||
| Труба квадратная 25х25х0,8 | 0,599 | 35х35х3 | 2,89 | 50х50х2,5 | 3,64 | 80х80х4 | 9,33 | 120х120х7 | 24,16 | ||
| 25х25х0,9 | 0,670 | 35х35х3,5 | 3,30 | 50х50х3 | 4,31 | 80х80х5 | 11,44 | 120х120х8 | 27,27 | ||
| 25х25х1 | 0,740 | 35х35х4 | 3,67 | 50х50х3,5 | 4,94 | 80х80х6 | 13,46 | 120х120х9 | 30,28 | ||
| 25х25х1,2 | 0878 | 35х35х5 | 4,37 | 50х50х4 | 5,56 | 80х80х7 | 15,38 | Профильная квадратная труба 140х140х6 | 24,76 | ||
| 25х25х1,4 | 1,01 | Профильная квадратная труба 40х40х1,4 | 1,67 | 50х50х4,5 | 6,16 | 80х80х8 | 17,22 | 140х140х7 | 28,57 | ||
| 25х25х1,5 | 1,07 | 40х40х1,5 | 1,78 | 50х50х5 | 6,73 | 80х80х9 | 18,97 | 140х140х8 | 32,29 | ||
| 25х25х2 | 1,39 | 40х40х2 | 2,33 | 50х50х6 | 7,80 | 80х80х10 | 20,63 | 140х140х9 | 35,93 | ||
| 25х25х2,5 | 1,68 | 40х40х2,5 | 2,85 | 50х50х7 | 8,79 | 80х80х11 | 22,20 | Профильная квадратная труба 150х150х7 | 30,77 | ||
| 25х25х3 | 1,95 | 40х40х3 | 3,36 | 50х50х8 | 9,69 | 140х140х8 | 34,81 |
В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.
Дюймы против мм. Откуда путаница и когда необходима таблица соответствия
Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.
А трудность в чем?
Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).
Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).
Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.
Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.
Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.
Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.
Пример:
Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.
В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.
Таблица соответствия условного прохода дюймам
| Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
| 6 | 1/8″ | 150 | 6″ | 900 | 36″ |
| 8 | 1/4″ | 175 | 7″ | 1000 | 40″ |
| 10 | 3/8″ | 200 | 8″ | 1050 | 42″ |
| 15 | 1/2″ | 225 | 9″ | 1100 | 44″ |
| 20 | 3/4″ | 250 | 10″ | 1200 | 48″ |
| 25 | 1″ | 275 | 11″ | 1300 | 52″ |
| 32 | 1(1/4)» | 300 | 12″ | 1400 | 56″ |
| 40 | 1(1/2)» | 350 | 14″ | 1500 | 60″ |
| 50 | 2″ | 400 | 16″ | 1600 | 64″ |
| 65 | 2(1/2)» | 450 | 18″ | 1700 | 68″ |
| 80 | 3″ | 500 | 20″ | 1800 | 72″ |
| 90 | 3(1/2)» | 600 | 24″ | 1900 | 76″ |
| 100 | 4″ | 700 | 28″ | 2000 | 80″ |
| 125 | 5″ | 800 | 32″ | 2200 | 88″ |
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.
| Условный проход трубы Dy. мм | Диаметр резьбы G». дюйм | Наружный диаметр трубы Dn. мм | ||
| Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75 | Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл) | Полимерная труба. ПЭ, ПП, ПВХ | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21.3 | 20 | 20 |
| 20 | 3/4″ | 26.8 | 26 | 25 |
| 25 | 1″ | 33.5 | 32 | 32 |
| 32 | 1 1/4″ | 42.3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75.5 | 76 | 75 |
| 80 | 3″ | 88.5 | 89 | 90 |
| 90 | 3 1/2″ | 101.3 | ||
| 100 | 4″ | 114 | 108 | 110 |
| 125 | 5″ | 140 | 133 | 125 |
| 150 | 6″ | 165 | 159 | 160 |
| 160 | 6 1/2″ | 180 | 180 | |
| 200 | 219 | 225 | ||
| 225 | 245 | 250 | ||
| 250 | 273 | 280 | ||
| 300 | 325 | 315 | ||
| 400 | 426 | 400 |
ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах
ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах
SMS — шведский стандарт диаметров труб и запорной арматуры
DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458
ДУ (Dy) — условный проход
Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>
Таблица соответствия условного диаметра труб с международной маркировкой
| ГОСТ | ISO дюйм | ISO мм | SMS мм | DIN мм | ДУ |
| 8 | 1/8 | 10,30 | 5 | ||
| 10 | 1/4 | 13,70 | 6,35 | 8 | |
| 12 | 3/8 | 17,20 | 9,54 | 12,00 | 10 |
| 18 | 1/2 | 21,30 | 12,70 | 18,00 | 15 |
| 25 | 3/4 | 26,90 | 19,05 | 23(23) | 20 |
| 32 | 1 | 33,70 | 25,00 | 28,00 | 25 |
| 38 | 1 ¼ | 42,40 | 31,75 | 34(35) | 32 |
| 45 | 1 ½ | 48,30 | 38,00 | 40,43 | 40 |
| 57 | 2 | 60,30 | 50,80 | 52,53 | 50 |
| 76 | 2 ½ | 76,10 | 63,50 | 70,00 | 65 |
| 89 | 3 | 88,90 | 76,10 | 84,85 | 80 |
| 108 | 4 | 114,30 | 101,60 | 104,00 | 100 |
| 133 | 5 | 139,70 | 129,00 | 129,00 | 125 |
| 159 | 6 | 168,30 | 154,00 | 154,00 | 150 |
| 219 | 8 | 219,00 | 204,00 | 204,00 | 200 |
| 273 | 10 | 273,00 | 254,00 | 254,00 | 250 |
Диаметры и другие характеристики трубы из нержавеющей стали
| Проход, мм | Диаметр наружн., мм | Толщина стенок, мм | Масса 1 м трубы (кг) | ||
| стандартных | усиленных | стандартных | усиленных | ||
| 10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 |
| 15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 |
| 20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 |
| 25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 |
| 32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 |
| 40 | 48 | 3.5 | 4 | 3.84 | 4.34 |
| 50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 |
| 65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 |
| 80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 |
| 100 | 114 | 4.5 | 5 | 12.15 | 13.44 |
| 125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 |
| 150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 |
Классификация и параметры профильных труб в зависимости от технических характеристик
Виды профильных труб согласно ГОСТ
Основные технические характеристики профильных труб регламентируются согласно ГОСТ 13663-86. Что касается сортамента данного типа продукции, то его определяют в соответствии с ГОСТ 8639-82.
Указанными документами выделяются три основных вида профильных труб:
- Холоднодеформированные (холоднотянутые).
- Горячедеформированные (горячекатаные).
- Электросварные.
Два первых типа относят к так называемым бесшовным трубам, тогда как третий получают на основе листового металлопроката в результате применения сварных технологий.
Толщина стенки и длины сторон профиля
Длина стенок профильных труб может варьироваться в пределах 10-180мм в зависимости от типа стальной трубы. При этом толщина стенки может колебаться от 1 до 14 мм.
Каждый регламентируемый вид труб обладает определенными типоразмерами:
- Холоднотянутые трубы – 1-8 мм в толщину, 10-120 мм длина стенок.
- Горячекатаные трубы – 4-14 мм в толщину, 60-180 мм длина стенок.
- Электросварные трубы – 1-5 мм в толщину, 10-100 мм длина стенок.
Таблица масс профильных труб различных в зависимости от размеров профиля
Длина профильных труб
Длина профильных труб также имеет зависимость от метода обработки металлопроката (холодный, горячий, сварной метод) и варьируется, как правило, в пределах 1,5-12,5 м.
Исходя из данных параметров, трубы выделяют:
- немерной длины;
- мерной длины;
- кратной мерной длины.
Для профильных изделий мерной и кратной мерной длин в запас принято добавлять припуск на каждый рез в 5 мм, тогда как при получении готового заказа отклонение может допускаться до 100 мм на общую длину труб.
Виды стали для изготовления профильных труб
Масса и толщина стенок профильных труб могут варьироваться также в зависимости от использования того или иного вида стали.
При изготовлении труб применимы следующие марки стали:
- 10;
- 10пс;
- Ст2пс;
- Ст2сп;
- Ст4пс;
- СТ4сп;
- Ст4кп.
Благодаря этому стало возможно изготавливать изделия, адаптированные под различные эксплуатационные условия.

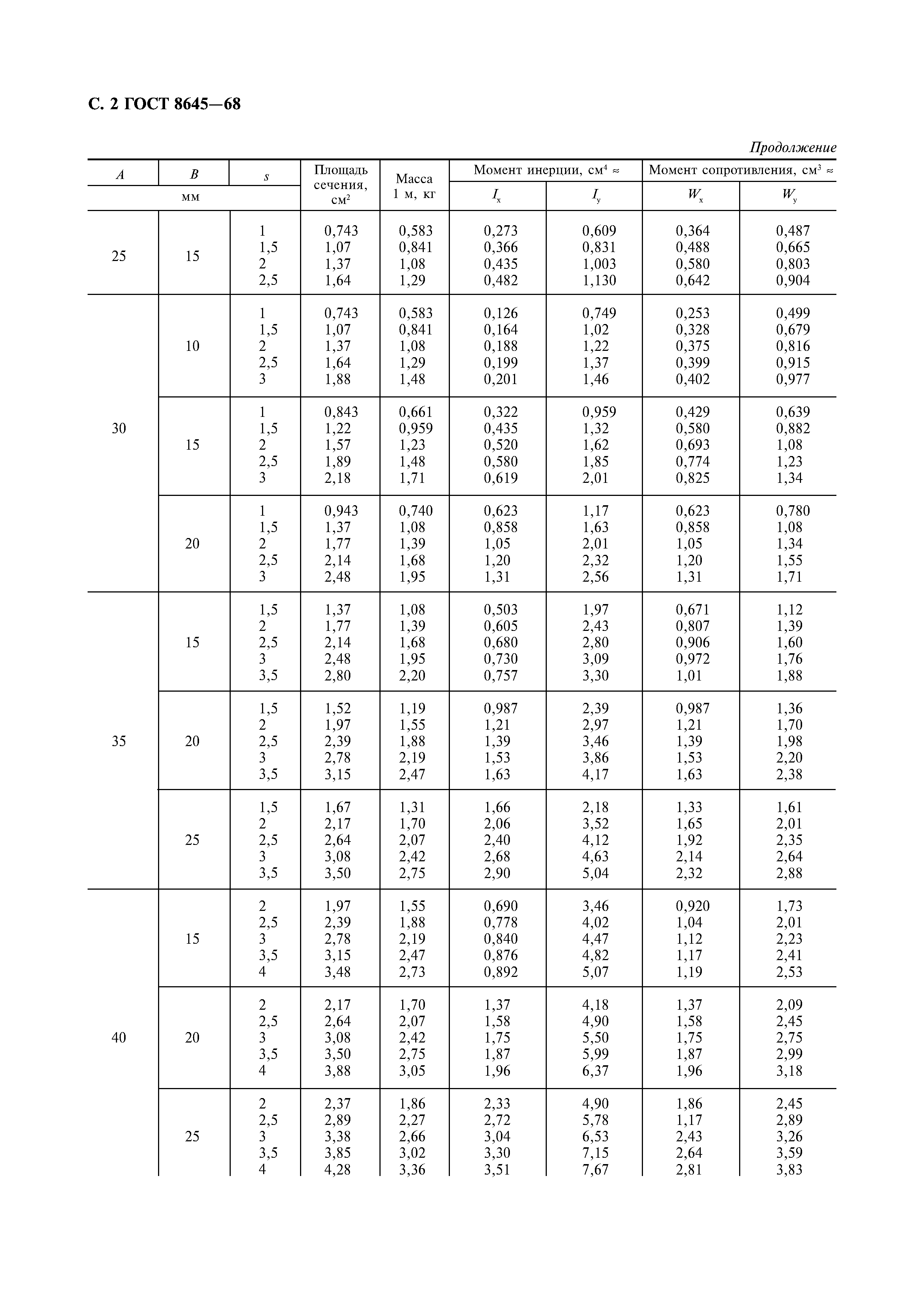

Таблица размеров сечения и вес 1 метра профильной трубы прямоугольного сечения по ГОСТ 8645
| Наружный размер А, мм | Наружный размер B, мм | Толщина стенки S, мм | Масса 1 м, кг |
| 15 | 10 | 1,0 | 0,348 |
| 1,5 | 0,488 | ||
| 1,0 | 0,605 | ||
| 20 | 10 | 1,0 | 0,426 |
| 1,2 | 0,501 | ||
| 1,5 | 0,605 | ||
| 2,0 | 0,762 | ||
| 20 | 15 | 1,0 | 0,505 |
| 1,2 | 0,595 | ||
| 1,5 | 0,723 | ||
| 2,0 | 0,919 | ||
| 2,5 | 1,09 | ||
| 25 | 10 | 1,0 | 0,505 |
| 1,5 | 0,723 | ||
| 2,0 | 0,919 | ||
| 2,5 | 1,09 | ||
| 25 | 15 | 0,8 | 0,474 |
| 0,9 | 0,529 | ||
| 1,0 | 0,583 | ||
| 1,2 | 0,689 | ||
| 1,5 | 0,841 | ||
| 2,0 | 1,08 | ||
| 2,5 | 1,29 | ||
| 30 | 10 | 1,0 | 0,583 |
| 1,5 | 0,841 | ||
| 2,0 | 1,08 | ||
| 2,5 | 1,29 | ||
| 3,0 | 1,48 | ||
| 30 | 15 | 0,8 | 0,536 |
| 0,9 | 0,600 | ||
| 1,0 | 0,661 | ||
| 1,2 | 0,783 | ||
| 1,5 | 0,959 | ||
| 2,0 | 1,23 | ||
| 2,5 | 1,48 | ||
| 3,0 | 1,71 | ||
| 30 | 20 | 0,8 | 0,599 |
| 0,9 | 0,670 | ||
| 1,0 | 0,740 | ||
| 1,2 | 0,877 | ||
| 1,5 | 1,08 | ||
| 2,0 | 1,39 | ||
| 2,5 | 1,68 | ||
| 3,0 | 1,95 | ||
| 35 | 15 | 0,8 | 0,599 |
| 0,9 | 0,670 | ||
| 1,0 | 0,740 | ||
| 1,2 | 0,877 | ||
| 1,5 | 1,08 | ||
| 2,0 | 1,39 | ||
| 2,5 | 1,68 | ||
| 3,0 | 1,95 | ||
| 3,5 | 2,20 | ||
| 35 | 20 | 0,8 | 0,662 |
| 0,9 | 0,741 | ||
| 1,0 | 0,819 | ||
| 1,2 | 0,972 | ||
| 1,5 | 1,19 | ||
| 2,0 | 1,55 | ||
| 2,5 | 1,88 | ||
| 3,0 | 2,19 | ||
| 3,5 | 2,47 | ||
| 35 | 25 | 1,5 | 1,31 |
| 2,0 | 1,70 | ||
| 2,5 | 2,07 | ||
| 3,0 | 2,42 | ||
| 3,5 | 2,75 | ||
| 35 | 30 | 0,8 | 0,788 |
| 0,9 | 0,882 | ||
| 1,0 | 0,976 | ||
| 1,2 | 1,16 | ||
| 1,5 | 1,43 | ||
| 2,0 | 1,86 | ||
| 40 | 15 | 2,0 | 1,55 |
| 2,5 | 1,88 | ||
| 3,0 | 2,19 | ||
| 3,5 | 2,47 | ||
| 4,0 | 2,73 | ||
| 40 | 20 | 0,8 | 0,725 |
| 0,9 | 0,811 | ||
| 1,0 | 0,897 | ||
| 1,2 | 1,07 | ||
| 1,5 | 1,31 | ||
| 2,0 | 1,70 | ||
| 2,5 | 2,07 | ||
| 3,0 | 2,42 | ||
| 3,5 | 2,75 | ||
| 4,0 | 3,05 | ||
| 40 | 25 | 1,5 | 1,43 |
| 2,0 | 1,86 | ||
| 2,5 | 2,27 | ||
| 3,0 | 2,66 | ||
| 3,5 | 3,02 | ||
| 4,0 | 3,36 | ||
| 40 | 30 | 1,5 | 1,55 |
| 2,0 | 2,02 | ||
| 2,5 | 2,47 | ||
| 3,0 | 2,89 | ||
| 3,5 | 3,30 | ||
| 4,0 | 3,68 | ||
| 42 | 20 | 2,0 | 1,77 |
| 2,5 | 2,15 | ||
| 3,0 | 2,52 | ||
| 3,5 | 2,86 | ||
| 4,0 | 3,17 | ||
| 42 | 30 | 2,0 | 2,08 |
| 2,5 | 2,54 | ||
| 3,0 | 2,99 | ||
| 3,5 | 3,41 | ||
| 4,0 | 3,80 | ||
| 45 | 20 | 2,0 | 1,86 |
| 2,5 | 2,27 | ||
| 3,0 | 2,66 | ||
| 3,5 | 3,02 | ||
| 4,0 | 3,36 | ||
| 45 | 30 | 2,0 | 2,17 |
| 2,5 | 2,66 | ||
| 3,0 | 3,13 | ||
| 3,5 | 3,57 | ||
| 4,0 | 3,99 | ||
| 50 | 25 | 1,5 | 1,67 |
| 2,0 | 2,17 | ||
| 2,5 | 2,66 | ||
| 3,0 | 3,13 | ||
| 3,5 | 3,57 | ||
| 4,0 | 3,99 | ||
| 50 | 30 | 1,5 | 1,78 |
| 2,0 | 2,32 | ||
| 2,5 | 2,86 | ||
| 3,0 | 3,36 | ||
| 3,5 | 3,85 | ||
| 4,0 | 4,30 | ||
| 50 | 35 | 1,5 | 1,90 |
| 2,0 | 2,49 | ||
| 2,2 | 2,72 | ||
| 2,5 | 3,09 | ||
| 3,0 | 3,60 | ||
| 3,5 | 4,12 | ||
| 4,0 | 4,62 | ||
| 50 | 40 | 2,0 | 2,65 |
| 2,5 | 3,25 | ||
| 3,0 | 3,83 | ||
| 3,5 | 4,39 | ||
| 4,0 | 4,93 | ||
| 60 | 20 | 2,0 | 2,33 |
| 60 | 25 | 2,5 | 3,05 |
| 3,0 | 3,60 | ||
| 3,5 | 4,12 | ||
| 4,0 | 4,62 | ||
| 5,0 | 5,55 | ||
| 60 | 30 | 1,5 | 2,02 |
| 2,0 | 2,65 | ||
| 2,5 | 3,25 | ||
| 3,0 | 3,83 | ||
| 3,5 | 4,39 | ||
| 4,0 | 4,93 | ||
| 5,0 | 5,94 | ||
| 60 | 40 | 1,5 | 2,25 |
| 2,0 | 2,96 | ||
| 2,5 | 3,64 | ||
| 3,0 | 4,30 | ||
| 3,5 | 4,94 | ||
| 4,0 | 5,56 | ||
| 5,0 | 6,73 | ||
| 70 | 30 | 3,0 | 4,30 |
| 3,5 | 4,94 | ||
| 4,0 | 5,56 | ||
| 5,0 | 6,73 | ||
| 6,0 | 7,80 | ||
| 70 | 40 | 3,0 | 4,78 |
| 3,5 | 5,49 | ||
| 4,0 | 6,19 | ||
| 5,0 | 7,51 | ||
| 6,0 | 8,75 | ||
| 70 | 50 | 3,0 | 5,25 |
| 3,5 | 6,04 | ||
| 4,0 | 6,82 | ||
| 5,0 | 8,30 | ||
| 6,0 | 9,69 | ||
| 80 | 40 | 2,0 | 3,59 |
| 3,0 | 5,25 | ||
| 3,5 | 6,04 | ||
| 4,0 | 6,82 | ||
| 5,0 | 8,30 | ||
| 6,0 | 9,69 | ||
| 7,0 | 10,99 | ||
| 80 | 50 | 3,0 | 5,72 |
| 3,5 | 6,59 | ||
| 4,0 | 7,44 | ||
| 80 | 60 | 3,5 | 7,14 |
| 4,0 | 8,07 | ||
| 5,0 | 9,87 | ||
| 6,0 | 11,57 | ||
| 7,0 | 13,19 | ||
| 90 | 40 | 3,5 | 6,59 |
| 4,0 | 7,44 | ||
| 5,0 | 9,08 | ||
| 6,0 | 10,63 | ||
| 7,0 | 12,09 | ||
| 90 | 60 | 4,0 | 8,70 |
| 5,0 | 10,65 | ||
| 6,0 | 12,51 | ||
| 7,0 | 14,29 | ||
| 100 | 40 | 4,0 | 8,07 |
| 5,0 | 9,87 | ||
| 6,0 | 11,57 | ||
| 7,0 | 13,19 | ||
| 100 | 50 | 4,0 | 8,70 |
| 5,0 | 10,65 | ||
| 6,0 | 12,51 | ||
| 7,0 | 14,29 | ||
| 100 | 60 | 3,0 | 7,13 |
| 3,5 | 8,24 | ||
| 4,0 | 9,33 | ||
| 100 | 70 | 4,0 | 9,96 |
| 5,0 | 12,22 | ||
| 6,0 | 14,40 | ||
| 7,0 | 16,48 | ||
| 110 | 40 | 4,0 | 8,70 |
| 5,0 | 10,65 | ||
| 6,0 | 12,51 | ||
| 7,0 | 14,29 | ||
| 110 | 50 | 4,0 | 9,33 |
| 5,0 | 11,44 | ||
| 6,0 | 13,46 | ||
| 7,0 | 15,38 | ||
| 110 | 60 | 4,0 | 9,96 |
| 5,0 | 12,22 | ||
| 6,0 | 14,40 | ||
| 7,0 | 16,48 | ||
| 120 | 40 | 5,0 | 11,44 |
| 6,0 | 13,46 | ||
| 7,0 | 15,38 | ||
| 8,0 | 17,22 | ||
| 120 | 60 | 5,0 | 13,00 |
| 6,0 | 15,34 | ||
| 7,0 | 17,58 | ||
| 8,0 | 19,73 | ||
| 120 | 80 | 5,0 | 14,58 |
| 6,0 | 17,22 | ||
| 7,0 | 19,78 | ||
| 8,0 | 22,25 | ||
| 140 | 60 | 5,0 | 14,58 |
| 6,0 | 17,22 | ||
| 7,0 | 19,78 | ||
| 8,0 | 22,25 | ||
| 140 | 80 | 5,0 | 16,15 |
| 6,0 | 19,11 | ||
| 7,0 | 21,98 | ||
| 8,0 | 24,76 | ||
| 140 | 120 | 6,0 | 22,88 |
| 7,0 | 26,37 | ||
| 8,0 | 29,78 | ||
| 9,0 | 33,10 | ||
| 150 | 80 | 6,0 | 20,05 |
| 7,0 | 23,08 | ||
| 8,0 | 26,01 | ||
| 9,0 | 28,86 | ||
| 10,0 | 31,62 | ||
| 150 | 100 | 6,0 | 21,93 |
| 7,0 | 25,28 | ||
| 8,0 | 28,53 | ||
| 9,0 | 31,69 | ||
| 10,0 | 34,76 | ||
| 180 | 80 | 7,0 | 26,37 |
| 8,0 | 29,78 | ||
| 9,0 | 33,10 | ||
| 10,0 | 36,33 | ||
| 12,0 | 42,52 | ||
| 180 | 100 | 8,0 | 32,29 |
| 9,0 | 35,93 | ||
| 10,0 | 39,47 | ||
| 12,0 | 46,29 | ||
| 180 | 150 | 8,0 | 38,57 |
| 9,0 | 42,99 | ||
| 10,0 | 47,32 | ||
| 12,0 | 55,71 |
Что ещё почитать на сайте:
Калькулятор веса профильной трубы квадратного сечения.
Вес 1 метра профильной трубы квадратного сечения. Таблица размеров профильной трубы по ГОСТ 8639 «Трубы стальные квадратные. Сортамент».
Расчет количества количества кирпича и раствора для стены толщиной 120мм. Расчет стоимости кирпича.
Таблица стандартных размеров досок и бруса. Расчет количества досок (бруса) в одном кубометре по сечению.
Калькулятор обоев онлайн.
Онлайн калькулятор для расчета количества обоев с учетом окна. Рассчитать количество обоев. Калькулятор обоев по площади.
Калькулятор веса арматуры. Вес метра арматуры. Количество метров арматуры в тонне. Диаметры арматуры таблица.
Калькулятор круглой стальной трубы. Таблица веса 1 погонного метра стальной трубы.
Стандартные диаметры и толщины труб. Определение веса, площади поверхности, внутреннего диаметра и внутреннего объема полости стальных труб круглого сечения. Размеры и вес погонного метра труб взяты на основе ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент.
Вес метра уголка таблица. Количество метров уголка в тонне. Размеры металлического уголка.
Таблица вес погонного метра уголка. Количество метров уголка в тонне. Уголок металлический неравнополочный размеры.
Технические характеристики профильной трубы
Труба профильная технические характеристики имеет различные.
Перечислим основные из них:
- Тип профиля трубы. Основными видами профиля для труб, имеющими некруглую форму, являются профили квадратной, прямоугольной и овальной формы. Данный параметр определяет деление труб в общем сортаменте.
- Геометрические размеры профильных труб. Например, для трубы прямоугольного сечения таковыми выступят высота и ширина профиля, длина отрезка трубы. По размерам профильная труба классифицируется по ряду ГОСТов, однако, при необходимости она может быть изготовлена и в других требуемых типоразмерах.
- Толщина стенок труб. Весьма существенная техническая характеристика для профильной трубы. Именно от нее зависит дальнейшая область применения изделия, его надежность, масса трубы профильной, во многих случаях определяющая стоимость металлопроката, качество трубы, то есть соответствие толщины стенки другим типоразмерам трубы согласно ГОСТ.
- Масса либо вес профильной трубы. Схожая по значимости характеристика, определяющая собой качество профильных труб в зависимости от ее размеров. При помощи массы трубы и имеющихся геометрических размеров можно определить толщину стенок профильной трубы там, где отсутствует прямой доступ к ее замеру (посередине трубы).
Покупая профильные трубы сомнительного производства, в обязательном порядке взвешивайте изделия и просчитывайте трубу на соответствие толщины стенок.
Многие китайские производители грешат выпуском профильных труб с меньшой толщиной стенок внутри изделий, которые отпускают поштучно, экономя тем самым на количестве расходных материалов при производстве.
Размерные технические характеристики профильных труб
Выполнить расчет профильной трубы с технической точки зрения несложно, для этого лишь необходимо ознакомиться с требованиями к надежности возводимой из труб конструкции и другими техническими аспектами.
Диаметры стальных труб
Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.
Применение труб различных диаметров
В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:
- бытовую;
- химическую;
- автомобильную;
- пищевую;
- сельскохозяйственную;
- строительную и другие отрасли.
Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.
Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.
Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.
Разновидности диаметров можно посмотреть в таблице стальных труб
Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.
Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.
Диаметры стальных труб могут быть:
- трубы с особо тонкими стенками -тонкостенные;
- нормальные, усредненные конструкции — обычные;
- изделия с тонкими стенками — тонкостенные;
- элементы с толстыми стенками — толстостенные;
- трубы с особо толстыми стенками — толстостенные.
Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.
Стандартное обозначение диаметра труб
Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.
Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.
Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)
Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).
Источник
Какие бывают размеры профильной трубы, виды обработки проката
Наиболее востребованными являются следующие размеры (мерной длины до 12 м и в отрезках кратного формата):
- квадратные трубы – сечение от 15х15 до 60х60 мм;
- прямоугольный профиль – сечение от 15х20 до 44х80 мм.
Стальные трубы профильные (размеры ГОСТом регламентируются) по способу обработки преимущественно подразделяются на такие виды:
Самые востребованные размеры сечения прямоугольной трубы от 15х20 до 44х80 мм
- бесшовные холоднодеформированные (холоднотянутые и холоднокатаные);
- горячедеформированные бесшовные стальные трубы (горячекатаные, горячепрессованные и горячекованые);
- горячедеформированные сварные (прямошовные, спиральношовные);
- бесшовные (центробежнолитые, теплокатаные и теплотянутые) изделия;
Статья по теме:
Для чего нужно знать диаметр трубы? Разновидности данных параметров. Единицы измерения: дюймы и миллиметры. Таблицы диаметров стальных труб.
- прямошовные (электросварные и сварные);
- свертываемые, паяные и печной сварки трубы;
- холоднодеформированные (тянутые и катаные);
- стальные трубы с обработанной поверхностью;
- обработанные (полированные и шлифованные) изделия с металлическим и неметаллическим покрытием;
- никелированные и с антикоррозийным покрытием.
Известны такие основные параметры профильной трубы:
По способу обработки профильные трубы могут быть бесшовные и сварные
- вид профиля (геометрическая форма на срезе);
- марка стали или другого металла;
- длина трубы;
- диаметр сечения (размеры труб в дюймах и в миллиметрах);
- толщина стенки;
- наличие шва;
- присутствие дополнительной обработки: оцинковка, шлифовка, полирование и пр.
Выпускаются трубы с обработанными срезами, с резьбой на одном или обоих концах и другим типом отделки торцов:
- суженные и развальцованные металлические стержни;
- подшипниковые стальные трубы;
- изделия с высаженными концами и другими видами обработки.
Помимо прямоугольных и квадратных конструкций, соответственно ГОСТу, размеры труб и их форма могут варьироваться в пределах:
- каплевидного и многоугольного проката;
- овального и плоскоовального стального профиля.
Бесшовные трубы могут быть теплотянутые, теплокатаные и центробежнолитые
Строительные потребности: профильные трубы, размеры стенок
В настоящее время наиболее востребованными являются мебельный и строительный профили. Трубы прямоугольного и квадратного сечения выпускаются в соответствии с нормами ГОСТ 30245-2003. Без них сложно представить промышленное, военное и гражданское строительство. Данные изделия применяются для изготовления таких конструкций:
- построек каркасного типа;
- лестниц и ступеней;
- перекрытий;
- навесов и ферм;
- стоек и подпорок;
- мостовых колонн;
- железнодорожных пролетов;
- складских помещений и комплексов в сфере логистики.
Овальный профиль широко используется не только в строительстве, но также и в мебельном производстве
Мебельные заготовки представляют собой никелированный или шлифованный, овальный или квадратный профиль. Чаще всего они формируются из стальных штрипсов толщиной не более 1,5 мм. Это обусловлено потребностью в легких конструкциях. Такие детали не рассчитаны на повышенную нагрузку, они подвержены механическим воздействиям разрушительного характера. Как правило, мебельные заготовки являются тонкостенными изделиями небольшой длины:
- детали квадратного сечения размерами от 10х10 до 30х30 мм;
- элементы прямоугольного вида – от 20х10 до 40х25 мм;
- заготовки овального и плоскоовального типа в пределах формата 10х20 мм.
Мебельный профилированный трубопрокат выпускается в соответствии с ТУ предприятий, например, ТУ 14-105-737-2004, а также согласно перечисленным ранее нормам ГОСТа. Высокие требования предъявляются к качеству обработки поверхности и геометрии труб. Овальный и плоскоовальный профили эстетичны, они имеют меньшие размеры. Цена за метр профильных труб, используемых для мебельного производства, будет на порядок выше стоимости других видов изделий трубопроката.
