Вентиляция в погребе, подвале и смотровой яме гаража: устройство и схема правильной вытяжки

Вытяжка в погребе гаража: инструкция по установке

Данная инструкция не включает строительные работы по тепло- и гидроизоляции помещения погреба

Если погреб под гаражом был предусмотрен на этапе строительства, важно уделить внимание отделке стен и пола. Чтобы не повадились грызуны лакомиться припасами, используют эковату, пол же утепляют, укладывая «подушку» из песка и щебня, поверх которой делают стяжку

При достаточно близком залегании грунтовых вод, во избежание дополнительного источника образования влажности, рекомендуется стены облицовывать следующим образом: обмазать глиной (слой толщиной не менее 3-4 см); облицевать кирпичом; оштукатурить; побелить гашеной известью.

Шаг № 1 Проектирование

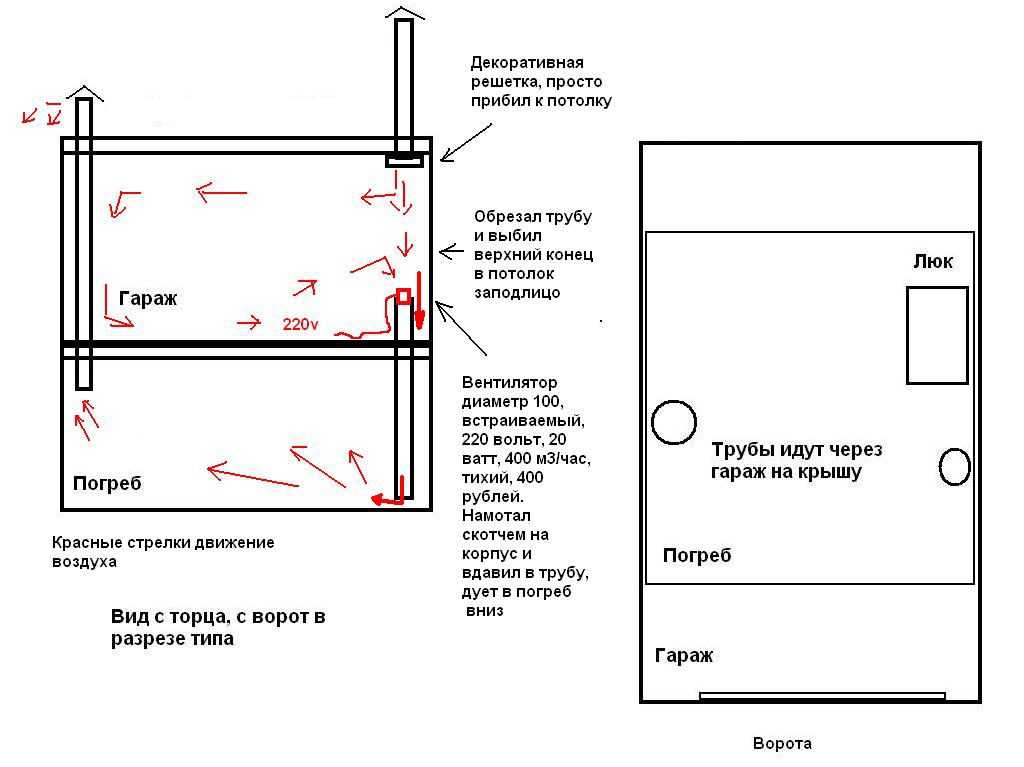

Подробная схема от грамотного домовладельца

Прежде чем, начать работы по монтажу необходимо определиться:

какая будет вентиляционная система: естественная, смешанная или полностью механизированная;
определить место, где будет расположен «вход» для приточной трубы;
рассчитать длину и диаметр трубы;
если было принято решение о монтаже вентиляции с применением оборудования (принудительный воздухообмен), приобрести его, обращая внимание на мощность.

Шаг № 2 Подготовка оборудования и материалов

Сначала определяют диаметр труб, изготовленных из асбеста, оцинкованного железа или ПВХ. Расчет производится по формуле, исходя из площади помещения и установленного нормативами сечения труб для помещений подвала – 26 кв. см диаметра трубы должно соответствовать 1 кв. м помещения. Кроме того, чтобы вентиляция в овощной яме работала более эффективно (учитывая «соседство» с гаражом), расчетный диаметр вытяжной трубы увеличивают на 13-15%.

Длину входящей трубы рассчитывают исходя из того, в каком месте она возьмет свое начало. Если для воздухообмена используют смешанный вид вентиляции, то возможен вариант: труба, входит в помещение гаража на высоте середины надземной части фундамента (25-35 см), далее, через пол гаража, входит в погреб, не доходя 30-40 см до уровня пола погреба.

Вытяжная труба выходит из погреба на высоте 1,5 м от пола, проходя через все здание, выходит через крышу на высоту не менее 50 см выше конька. Если гараж – отдельно стоящее строение, то труба будет короче, однако, требование наружной высоты (50 см выше конька) сохраняется.

Для естественной вентиляции, кроме труб, потребуется:

• емкость для конденсата;
• защитная решетка с мелкой сеткой для входящего отверстия;
• козырек на трубу; утеплитель для труб.

Для принудительного воздухообмена – вентиляторы, электропроводка, дефлектор.

Вытяжное устройство для принудительной вентсистемы

Шаг № 3 Схема последовательности монтажа

Монтаж вытяжной и приточной труб. Приточная труба заводится из помещения гаража в один из углов погреба. Ее входное отверстие (со стороны улицы) закрывают решеткой или сеткой во избежание попадания грызунов, птиц, мусора. Вытяжка устанавливается в противоположном углу (по диагонали) и выходит наружу через крышу. В том месте, где труба проходит через чердак, ее обязательно утепляют. Для регулировки движением воздушных масс, на трубах устанавливают заслонки.

Вентиляция в погребе гаража одной трубой предусматривает такие варианты:

• монтируют только вытяжную трубу, а приток воздуха происходит из гаража. Так как воздушная среда гаражного помещения содержит токсичные вещества, есть вероятность их попадания на пищевые продукты.
• монтаж одной трубы с двумя створками.

Для постоянной подачи свежего воздуха в подвал, на приточной трубе устанавливают вентилятор, подсоединяют его к электрической сети. Такая принудительная система, позволит в любое время года, независимо от температурных перепадов, поддерживать правильную работу вентиляционной системы.

Как сделать, чтобы попадающий из гаража воздух сразу «покидал» погреб? Решение такой проблемы – вытяжной вентилятор. Рынок электроприборов предлагает множество моделей. Можно подобрать осевой вентилятор с датчиком влажности, что актуально в данном помещении.

Еще одно приспособление, улучшающее вентиляцию, дефлектор, устанавливаемый на конец вытяжной трубы. Его задача – всасывать отработанный воздух через специальные каналы и улучшать работы вентсистемы на 15-20%.

Теплоизоляция труб от конденсата

Капли воды возникают лишь на поверхности бытовых трубопроводов, по которым идет холодная жидкость (питьевая вода и канализационный сток). Влага, имеющаяся в атмосфере помещений, конденсируется на холодных трубах из-за разницы температур между их поверхностью и воздухом.

Чем холоднее трубы, чем более насыщен влагой воздух – тем более активно происходит процесс конденсации воды.

Если по трубе идет холодная вода, на ней будет собираться конденсат. Каждую такую трубу требуется закрыть теплоизоляцией

Разница температур воздуха и поверхности труб холодного водоснабжения в частных домах обычно невелика. Ведь при нечастом потреблении домочадцами холодной воды нет ее движения по трубам, поэтому температуры домашней атмосферы и трубопровода почти что уравниваются.

Но в многоэтажном строении, жилом или офисном, холодная вода используется практически непрерывно и труба постоянно холодна.

Простейший способ борьбы с конденсатом на трубах – уравнивание температур труб и атмосферы. Необходимо закрыть холодный трубопровод паро- и теплоизолирующим материалом по всей протяженности.

Конденсат собирается на холодной трубе вне зависимости от того, из чего она выполнена

Полимеры, черные металлы, чугун или медь – не важно. Изолировать придется все трубы «холодных» коммуникаций!

Изолировать водопроводные трубы от воздействия конденсата и влажной взвеси в воздухе несложно. Нужна лишь трубка из вспененного ПВД, обойный нож и армированный скотч

Предотвратить контакт холодной трубы с воздухом позволит трубчатый теплоизолятор из вспененного ПВД. Стенка теплоизолирующей «трубки» – не менее 30 мм. Диаметр трубчатого утеплителя выбирается немногим больше, чем у изолируемого от атмосферной влажности трубопровода. Одеть утеплитель просто – разрезать по длине, следом обтянуть им трубу.

Сразу после заделки трубопровода теплоизолятором необходимо обмотать его сверху армированным скотчем для труб. Для максимальной теплоизоляции и большей привлекательности проводится обмотка скотчем фольгированным (алюминиевым).

Запорная арматура и сложно-изогнутые участки холодного трубопровода, которые невозможно закрыть трубчатой изоляцией, заматываются скотчем в несколько слоев.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

• При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
• При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Типы вентиляции

Перед тем, как сделать вентиляцию в гараже, стоит изучить ее типы – всего их 3.

Естественная вентиляция в гараже

Простой, дешевый, но вполне эффективный тип. Он использует физические качества воздуха, поэтому даже электрическая вытяжка в гараже не понадобится. Необходимо только 2 отверстия, через которые и будут циркулировать воздушные массы.

Основано естественное проветривание на балансе между грязным теплым и чистый холодным воздухом. Поэтому в минимальной форме понадобится только 2 отверстия. Нагретый воздух с загрязнениями удаляется через верхний канал, а через них поступает свежий холодный.

Немного усовершенствовать систему можно, если построить ее по этой схеме. Здесь через вент.отверстия, сделанные на тыльной стене, воздух будет поступать. Через трубы он выходит наружу. Кстати, в этом случае необходимо закрывать погреб, яму и подвал гаража зимой.

Преимущества:

1. Это дешево. Понадобятся только канализационные трубы большого сечения.
2. Минимум работы. Нужно сделать отверстия для труб.
3. Автономность. От электричества система не зависит.

Недостатки:

1. Летом, когда температура в гараже сравнится с уличной, эффективность упадет.
2. Канализационные трубы не будут отапливаться, и их придется чистить.
3. Не избежать сквозняков.
4. Придется часто чистить. В закрытом или даже засоренном трубопроводе исчезает тяга.

Механическая вентиляция

Также называется принудительной. Эта технология сложнее, но зато работает вне зависимости от температуры и погоды. Кроме труб для нее понадобится:

1. Воздушный фильтр.
2. Канальный или осевой вентилятор.
3. Канальный нагреватель.ю

Работает система просто:

1. В воздушный канал устанавливается вентилятор. Он будет принудительно выгонять загрязнения из гаража.
2. Воздух с улицы сначала будет попадать в фильтр, а затем и в нагреватель. Только после он попадает в гараж.

Минусы у такого типа также есть:

1. Зависимость от электричества. Без него обмена воздухообмена не будет вовсе, поэтому в кооперативах с нестабильной подачей она мало подходит.
2. Расходы на электричество. Хоть и не значительные. Даже мощный нагреватель с вентилятором будут потреблять не более 700 ватт.
3. Сложный монтаж.

Комбинированная вентиляция

От естественной она отличается вентилятором на выходе. Он принудительно выгоняет загрязнившийся воздух и увеличивает приток свежего.

Комбинированная система эффективнее естественной, но вот загрязнение трубок происходит быстрее, и чистить их нужно оперативно.

Приточная

Самая примитивная и легкая система воздухообмена. Приточную вентиляцию лучше делать в гараже без подвала. Все же эффективность ее не очень высока.

От естественного типа отличается тем, что работает всего 1 канал. Он отвечает и за приток, и за отход воздушных масс. Из плюсов: максимальная простота. Понадобится только 1 трубка и общие затраты не превзойдут 500 рублей.

Минус же заключается в настройке системы. Перед тем, как сделать вентиляцию в гараже на зиму, придется потратить время на поиск баланса между расположением концов трубки. Высота притяжного канала напрямую влияет на эффективность. К тому же следует учесть среднее выпадение осадкой. Снег может перекрыть входное отверстие и воздух вообще не будет поступать.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

• поливинилхлорида;
• жести;
• асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

• вентилятор;
• печной или кондиционирующий нагревательный блок;
• воздуховод;
• воздухораспределитель с диффузорным корпусом;
• вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

Особенности воздухообмена в зимний период

Если температура за окном будет очень низкая (-10, -20 градусов), то тяга в вентиляционной системе подвала или погреба будет чрезвычайно мощной. Поэтому, если заслонки на трубах будут открыты полностью, помещение за считанные часы может целиком охладиться.

Иней может полностью забить вентиляцию.

Приток воздуха необходимо тщательно регулировать. Специалисты рекомендуют на вытяжном канале открывать заслонку шире, чем на приточной трубе. Если мороз действительно сильный, то на обоих каналах заслонки требуется закрыть вовсе, а при необходимости поставить в погребе какой-нибудь отопительный прибор, чтобы поддерживать внутри помещения температуру в 2-4 градуса тепла.

С другой стороны, придется спасаться от конденсата, который обязательно начнет спустя некоторое время капать из вытяжного канала

В этом случае на нижнюю часть трубы устанавливается съемная емкость, которая будет собирать конденсат (важно не забывать вовремя опустошать ее)

Если такой контроль системы проветривания кажется для вас излишне утомительным, то предпочтительнее выглядит устройство принудительной автоматизированной вентиляции. Такая вентиляция избавит вас сразу же от множества проблем, которые возникают, как правило, при эксплуатации погреба летом.

Консультант сайта, строитель-монтажник с 8-и летним стажем. Начинал свой путь монтажником-отделочником, на данный момент работает бригадиром в компании, занимающейся загородным строительством.

Чтобы сохранить в хорошем состоянии продукты в подвале, необходимо учитывать такие параметры как температура и влажность. Если для обеспечения первого из них, необходимо утепление стен, потолка и дверей, то для избавления от сырости, должна быть сделана качественная вентиляция погреба зимой. Налаженная циркуляция воздуха, будет положительно влиять на микроклимат не только подвального помещения, но и того, которое размещено над ним, например гаража.

Вентилирование погреба выполняет две основные функции:

1. Положительно влияет на сохранность продуктов.
2. Избавляет помещение от сырости, потому что наличие конденсата провоцирует возникновение коррозии металлических конструкций, и грибка на стенах.

Гараж, защита и.т.п.

Что из себя предоставляет гаражное помещение? Это здание закрытого типа, предназначенное для сохранения средств передвижения в надлежащем состоянии. Оно обеспечивает надёжную защиту от окружающей среды, которая очень часто бывает переменчивой.

Именно поэтому автовладельцы стараются либо приобрести себе гаражное укрытие, либо платить финансовые средства для хранения машины на закрытой автостоянке.

Если у человека уже есть гараж и он хочет, чтобы с его металлическим другом ничего не случилось, он обязательно должен позаботиться о вентиляции в яме гаража. Именно из этой области могут возникать трудности при длительном хранении.

Создаем воздухообмен в гараже

Мы уже выяснили, что плохая вентиляция – это реальная угроза для автомобиля, самого гаража, а также для здоровья автолюбителя

Поэтому крайне важно сделать систему результативной. Рассмотрим важные моменты. Тяга в вытяжке должна быть хорошей

Поэтому вытяжное отверстие размещают в наиболее высокой точке гаража.
Труба должна иметь максимальную высоту. Надо оставлять минимум три метра расстояния до точки входа холодного потока воздуха через приточную трубу.
Нужно обязательно защитить выходную трубу от попадания влаги

Тяга в вытяжке должна быть хорошей. Поэтому вытяжное отверстие размещают в наиболее высокой точке гаража.
Труба должна иметь максимальную высоту. Надо оставлять минимум три метра расстояния до точки входа холодного потока воздуха через приточную трубу.
Нужно обязательно защитить выходную трубу от попадания влаги

Делается специальный грибок, чтобы дождь не попал внутрь.
Принимайте во внимание, какое направление ветра обычно бывает. Вытяжку направляют в сторону ветра.. Элементарная приточная система может состоять из обычного отверстия с решеткой в нижней части гаражных ворот

Элементарная приточная система может состоять из обычного отверстия с решеткой в нижней части гаражных ворот.

Делаем вентиляцию в яме

Остановимся на алгоритме работы для проведения вентиляции непосредственно в смотровую яму.

• Ремонтную яму нужно приоткрыть по краям, ближе к приточной трубе. Оставьте зазор примерно в 10-15 см шириной.
• Между досками, которые закрывают яму, тоже стоит оставлять зазоры по 10 см.
• Обязательно сделайте щель и напротив вытяжки.
• Придерживайтесь следующего принципа: отверстия для притока воздуха должны быть в два раза больше, чем для вытяжки.

Обратите внимание! Машину не нужно ставить над той зоной, где у вас имеется зазор для оттока воздуха из смотровой ямы. Именно на этом участке среда наиболее агрессивная, влажная. От этого потока автомобиль надо беречь, иначе днище начнет подгнивать

От этого потока автомобиль надо беречь, иначе днище начнет подгнивать.

Обеспечиваем комфорт в погребе

Остановимся и на вентиляции погреба. Если он располагается в гаражном помещении, отдельно от смотровой ямы, там тоже должна быть своя вытяжка.

Приточную трубу опускают в погреб до уровня пола. Вытяжной воздуховод следует провести с потолка. Желательно сделать вытяжку с южной стороны, а приточную трубу – с северной. Если вы собираетесь держать в погребе урожай, соблюдайте расстояние в 70 см от вентиляционной трубы до зоны хранения.

Для эффективности вентиляции соблюдайте соотношение диаметров: вытяжка должна быть в два раза меньше приточного канала. Также надо помнить о разнице в три метра между высотами точек для выхода и притока воздуха. В таком случае даже естественное вентилирование будет обеспечено на хорошем уровне.
