Правильная вентиляция в частном доме своими руками: система и виды

Принцип работы приточной вентиляции

Воздухообмен в системе приточной вентиляции возникает за счёт разности давлений внутри и снаружи помещения. Это естественный процесс, который происходит без участия дополнительного оборудования. Схема имеет как положительные, так и отрицательные моменты. Если жилой дом располагается вблизи автомагистрали или промышленного предприятия, то забираемый снаружи воздух будет иметь выраженный запах и содержать массу вредных частиц. Для решения проблемы в частных строениях рекомендуется использовать принудительную приточную вентиляцию канального типа. В таком случае воздух будет забираться с улицы при помощи специального оборудования.

Приточная вентиляция с подогревом воздуха

Принцип работы системы с воздухонагревателем аналогичен вышеописанной схеме. Воздух снаружи помещения попадает в вентиляционный канал за счёт естественной тяги или вентилятора, проходит очистку и попадает в калорифер. В зависимости от используемого теплоносителя выделяют два типа воздухонагревателей:

водяной — состоит из теплоотдающих трубок и биметаллических решёток, подключается к центральному водоснабжению или отопительному оборудованию посредством смесительного узла;
электрический — в качестве нагревательного элемента выступает ТЭН, максимальная температура нагретого воздуха не более 50 °C при воздушном потоке до 1,5 м/с.

Электрический калорифер рекомендуется использовать для квартир и частного жилья площадью не более 100 м2. В домах большей площади экономически целесообразней установить водяной воздухонагреватель, так как он будет работать в комплексе с тёплым полом и центральным отоплением.

Приточно-вытяжная вентиляция с водяным калорифером предназначена для помещений площадью до 100 м²

Воздушное отопление приточной вентиляцией

Воздушное отопление посредством вентиляции с калорифером — один из современных способов обогрева жилья. Его особенностью является то, что отопление, вентиляция и кондиционирование соединены в единую систему. В холодное время года воздух нагревается в системе воздуховодов, а летом там же охлаждается до комфортной температуры. Это универсальный и экономически оправданный подход для домов малой и средней площади.

Современные системы приточной вентиляции снабжены автоматикой, позволяющей регулировать нагрев воздуха до нужной температуры. К примеру, если жильцы подолгу отсутствуют дома, то работа оборудования может быть переведена в экономичный режим. Это позволит обогревать помещение до 10–12 °C, а после возвращения в полноценный режим работы быстро прогреть дом до комфортной температуры в 18–20 °C.

Объединение вентиляции и кондиционирования в квартире

Городская квартира редко может похвастаться наличием лишнего пространства, поэтому объединение систем вентиляции и кондиционирования в единый комплекс позволяет не только снизить затраты на монтаж, но и сэкономить ценное пространство.

Простейший вариант системы вентиляции и кондиционирования – это обычный кондиционер с функцией подачи свежего воздуха. Он не сможет обеспечить полноценный воздухообмен, но как минимум в одной комнате приток свежего воздуха будет. Его можно использовать совместно с вентиляционными установками Ventmashine.

Еще одним вариантом для ценителей комфорта станет канальная система вентиляции и кондиционирования. В ее основе – центральный кондиционер с опцией подмеса свежего воздуха или приточно-вытяжная установка с охладителем. При желании установку можно дополнительно оснастить рекуператором.

Общие санитарные требования в ГОСТ 30494-2011

Сборник утвержденных государством стандартов по созданию комфортной среды обитания в жилых объектах.

Показатели для воздуха в жилых апартаментах:

температура;
скорость перемещения;
доля влажности воздуха;
суммарная температура.

В зависимости от заявленных требований при расчетах применяют допустимые или оптимальные величины. Ознакомиться их полным составом можно в Таблице № 1 вышеуказанного норматива. Сжатый вариант для примера приводится ниже.

Для жилой комнаты допустимы:

температура – 18о-24о;
процент влажности – 60 %;
скорость перемещения воздуха – 0,2 м/сек.

Для кухни:

температура – 18-26 градусов;
относительная влажность – не нормируется;
быстрота продвижения воздушной смеси – 0,2 м/сек.

Для ванной, туалета:

температура – 18- 26 градусов;
относительная влажность – не нормируется;
темп движения воздушной среды – 0,2 м/сек.

В теплый сезон показатели микроклимата не нормируются.

Оценка температурной среды внутри комнат производится по обычной tо воздуха и результирующей. Последняя величина является собирательным показателем tо воздуха и радиационной tо помещения. Ее можно рассчитать по формуле в Приложении А, замерив нагрев всех поверхностей в комнате. Более простой способ – измерить шаровым термометром.

Для правильного измерения температурных данных и отбора проб на определение органолептических показателей воздушной массы следует участь направление потоков приточной и вытяжной части системы

Загрязнение воздуха внутри жилища определяется содержанием двуокиси углерода – продукта выдыхаемого людьми во время дыхания. Вредные выделения от мебели, линолеума приравниваются к эквивалентному количеству СО₂.

По содержанию данного вещества классифицируют внутренний воздух и его качество:

1 класс – высокое – допуск двуокиси углерода 400 и ниже см3 в 1 м3;
2 класс – среднее – допуск углекислого газа 400 – 600 см3 в 1 м3;
3 класс – допустимое – допуск СО₂– 1000 см3/м3;
2 класс – низкое – допуск диоксида углерода 1000 и выше см3 в 1 м3.

Нужный объем наружного воздуха для системы вентиляции определяют расчетом по формуле:

L = k×L_s, где

k – коэффициент эффективности распределения воздуха, приводится в таблице 6 ГОСТа;

L_s – расчетное, минимальное количество наружного воздуха.

Для системы без принудительного вытяжения k = 1.

Детально с выполнением расчетов для обеспечения помещений вентиляцией ознакомит следующая статья, прочитать которую стоит как заказчикам стройки, так и владельцам проблемного жилья.

Организация притока свежего воздуха с помощью приточных клапанов.

Приточный вентиляционный клапан без функции подогрева воздуха лучше всего смонтировать над батареей отопления. Таким образом холодный воздух, поступая в комнату, будет смешиваться с теплым воздухом, который подымается от батареи отопления, и, следовательно, нагреваться.

Также существуют приточные клапаны, устанавливаемые на пластиковые окна. Монтаж такого клапана нужно обговаривать еще на стадии заказа окна, так как такая процедура довольно трудоёмкая. Но при наличии желания и инструмента его можно установить самостоятельно. Информацию по его установке можно найти в сети интернет.

Как определить, что в квартире неисправная система вентиляции

Многоквартирные дома оснащают естественной системой вентиляции. На кухне и в санузлах установлены специальные отсеки, через которые по каналам отработанный воздух выходит на улицу. Спустя несколько лет эксплуатации шахты загрязняются и хуже отводят воздушные массы.

На то, что система вентиляции в квартире работает неисправно, указывают следующие признаки:

повышенная влажность в ванной;
образование конденсата на зеркалах и окнах;
неприятные запахи в санузле;
распространение дыма и пара из кухни по всем комнатам;
спертый воздух в помещениях.

Приточная вентиляция в квартире решает эти проблемы, она обеспечивает постоянный поток свежего воздуха. Микроклимат становится комфортным для работы и отдыха.

Какие существуют нормативы для вентиляционных систем

Рекомендуемые параметры воздухообмена зависят от различных условий и прописаны в соответствующих нормативных актах, которые обязательно учитываются при проектировании. В общем виде для бытовых помещений, когда на одном этаже сосредоточены комнаты разного назначения, за час должно смениться такое количество воздуха:

рабочий кабинет – 60 кубов;
общие гостиные или залы – 40 кубов;
коридоры – 10 кубов;
санузлы и душевые – 70 кубов;
курительные комнаты – свыше 100 кубов.

В жилых комнатах обмен воздушной массы рассчитывается на одного человека. В час он должен составлять более 30 кубов. Если расчет производится исходя из жилой площади, то норматив составляет 3 куба на 1 метр.

Для нежилых помещений средний норматив составляет 20 кубов на метр площади. Если площадь велика, то вентиляционные системы включают многокомпонентную систему парных вентиляторов.

Видео описание

Наглядно про нормативы для вентиляции смотрите на видео:

Какие формулы используют в расчетах

Основной параметр, который необходимо рассчитать в любой системе – сколько воздуха должно смениться в течение часа.

Для жилых квартир величина определяется соответственно жилой площади: V=2xSxH, где S – площадь жилой комнаты, 2 – коэффициент кратности обмена воздушной массы за 1 час, Н – высота комнаты.

Для рабочих помещений расчет производят исходя из численности персонала: V=Nx35, где N – численность людей, одновременно находящихся в помещении.

В расчете мощности вентиляционной станции применяют формулу: P=ΔT * V * Сv/1000, где V – объем воздушной массы, расходуемой за час, Сv – теплоемкость воздушной массы, ΔT – разница температур воздушной массы на концах трубопровода. Принятая величина теплоемкости составляет 0,336 Вт * ч/м³ * °С.

Другим важным показателем является площадь сечения воздуховода, измеряемая в квадратных сантиметрах. Выделяют 2 типа сечения: квадратное и округлое. Рассчитав площадь сечения, возможно определить ширину и высоту прямоугольной трубы либо диаметр округлого.

Видео описание

Еще про расчет вентиляции на видео:

Sсеч=V * 2,8/w, где Sсеч – площадь сечения, V – объем воздушной массы (м³/час), w – скорость воздушного потока внутри магистрали (м/сек) (средний показатель от 2 до 3), 2,8 – коэффициент согласования размерностей.

Для монтажа необходимо рассчитать, сколько потребуется диффузоров (заборно-выпускных отверстий) и их параметры. Габариты распылителей рассчитывают исходя из площади сечения основного трубопровода, умноженного на 1,5 или 2. Для расчета количества диффузоров применяют формулу: N=V/(2820 * W * d2), где V – объем воздушной массы, расходуемой в час, W – скорость перемещения воздушной массы, D – диаметр круглого диффузора.

Для диффузоров прямоугольной формы формула преобразуется следующим образом: N=π * V/(2820 * W * 4 * A * B), π – число пи, А и В – параметры сечения.

В любом случае, расчеты вентиляционных систем должны проводить профессионалы – если что-либо забыть или не учесть, то цена ошибки это необходимость переделывать расчеты и работу.

Полноценный расчет приточной вентиляции делается на специфическом программном обеспеченииИсточник ventisam.ru

Заключение

Монтаж вентиляционной конструкции приточно-вытяжного типа позволит поддерживать оптимальный микроклимат внутри помещений. Это повышает работоспособность проживающих в доме людей и просто улучшает их самочувствие. Особенно актуальным вопрос вентиляции является для владельцев современных домов с герметично закрывающимися окнами и дверями, ведь вместе с избавлением от сквозняков пропадает и естественный воздухообмен. В таких домах приточно вытяжную вентиляционную систему желательно предусматривать еще на этапе проектирования.

Проветривание механическим путем

Вытяжная вентиляция

Вытяжной вид воздухообмена помещения предполагает использование вытяжного вентилятора, который устанавливается в канал (обычно крепится к стене). Монтаж вентиляторов происходит в самых «грязных» комнатах: санузле и кухне.

Ассортимент вытяжных вентиляторов разнообразен:

С датчиком влажности (для ванной комнаты). Функционируют до момента установления нормальной влажности.
Присоединяемые к электрическому выключателю. Включение вытяжки происходит с задержкой в несколько секунд после включения/выключения света.
С шумопоглощающими втулками, сделанными из резины или металла.

Чтобы выбрать конкретную модель для устройства вытяжной вентиляции частного дома, рассчитывается расход на вытяжку и потери напора, когда воздух движется по каналу. Эти показатели определяются исходя из длины и материала изготовления воздуховода.

Мощность вентилятора оказывает непосредственное влияние на количество удаленного отработанного воздуха. Причем эффективная работа вытяжной вентиляции напрямую зависит от качественного притока холодного воздуха с улицы. По сути, проветривание вытяжкой служит дополнением к естественному воздухообмену.

При прокладке воздуховодов можно воспользоваться такой схемой:

основные элементы делаются максимально жесткими из оцинкованного листа;
для устройства ответвлений используется гофрированный материал;
для недопущения возникновения конденсата производится изоляция воздуховодов от вентиляционного оборудования до вытяжной решетки.

Приточная вентиляция

Принцип действия приточной вентиляции частного дома схож с работой вытяжного оборудования. Единственное отличие заключается в том, что осуществляется нагнетание вентилятором свежего воздуха. Удаление отработанного воздуха происходит с помощью каналов, предназначенных для естественного воздухообмена.

Вентилятор, снабжающий комнату свежим воздухом, может оснащаться нагревательным элементом. Производительность системы вентиляции зависит от диаметра канала. Недостаток приточной вентиляции — большие потери тепла в зимнее время.

Приточно-вытяжная вентиляция

Исходя из названия, нетрудно догадаться, что работа этого типа воздухообмена основана на использовании различных вентиляторов. Самая простая вентиляционная система предусматривает:

подачу свежего воздуха нагнетающими вентиляторами;
удаление отработанного воздуха вытяжным оборудованием.

В зимний период воздушные потоки, поступающие с улицы, могут обогреваться. Благодаря приточно-вытяжной вентиляции достигается эффективное проветривание комнат. Единственный «минус» такого воздухообмена — большие денежные расходы на ее содержание.

По этой причине в наши дни увеличился спрос на приточно-вытяжные системы с рекуперацией тепла, которые позволяют сэкономить на отоплении.

Вентиляция с рекуперацией тепловой энергии

В зимнее время тратится слишком большое количество тепла на подогрев свежего воздуха, поступающего с улицы. Чтобы этого не допустить, для устройства вентиляционной системы используются рекуператоры. Благодаря их монтажу экономия тепла составляет на уровне 50%.

Рекуперация воздуха может происходить в разные времена года:

при наступлении сильного мороза рекуператор доводит температуру в комнате до +20ºС с помощью встроенного нагревательного элемента;
в жаркие дни, наоборот, осуществляется охлаждение поступающего воздуха (прохладный отработанный воздух проходит через рекуператор и охлаждает поступающие потоки).

Производительность системы вентиляции зависит от коэффициента рекуперации. Данный показатель свидетельствует о количестве затраченной тепловой энергии для подогрева свежего воздуха, поступающего с улицы. Лучше воспользоваться роторными рекуператорами с коэффициентом 75-85%.

При приобретении оборудования следует учесть, что некоторыми производителями указывается коэффициент рекуперации 98-99%. Данный показатель получен по результатам лабораторных исследований. На практике минимальный коэффициент рекуперации высококачественного оборудования будет составлять 85%.

Что касается места установки рекуператора, то его лучше определить заблаговременно. Обычно для размещения оборудования выбирают подсобное помещение или чердак. При монтаже рекуператора на чердаке оборудование следует покрыть теплоизоляционным материалом. Иначе теплоноситель замерзнет, а рекуператор выйдет из строя.

2 Как устроена приточно-вытяжная система

Существуют обстоятельства, при которых использование менее эффективных схем воздухообмена нецелесообразно. Если атмосфера на улице загрязненная, в дом попадает пыль, выхлопы от автотранспорта, дым от котелm. Различные способы фильтрации не настолько производительны, как у механической приточно-вытяжной системы.

Чистый природный воздух распространяется по всему дому. Несколько степеней очистки задерживают пыль и газы, и они не попадают в помещение. Обеспечивается превосходная циркуляция. Запахи кухни, туалета моментально удаляются, не распространяясь по всем помещениям.

Как произвести расчеты

Разумеется, перед тем как начинать обустраивать любое помещение каналами или отверстиями для притока и оттока воздуха, первоначально необходимо произвести расчеты, по которым и будет осуществляться обустройство дома системой вентилирования.

Система вентиляции в доме

Расчет естественной вентиляции происходит с учетом назначения помещения, количества комнат, частоты обмена воздуха, а также от числа проживающих в доме. Исходя из имеющихся данных, будет выполняться расчет количества вентиляционных каналов, их диаметра, длины, а также расчеты покажут, будет ли достаточно устройства естественной циркуляции воздуха или необходимо дополнительно оснащать систему вентиляторами или клапанами.

Советы по обустройству естественной вентиляции

Каждое помещение в загородных строениях или дачном доме имеет особенности, которые нужно учитывать при монтаже вентиляционных устройств.

В санузле

Для туалета и ванной комнате в загородном строении, необходимо предусмотреть возможность микропроветривания через окна или двери.

В бане

При оборудовании вентиляции в бане предусматривают размещение приточного канала в месте установки печи. Уличный воздух проникает снизу, постепенно вытесняя теплый воздух к потолку, нагреваясь сам. Вытяжной клапан в парной устанавливают под потолком.

Клапана открываю при необходимости быстро просушить парилку или моечную.

В котельной

Если загородный дом обогревается газом, в нем обязательно предусматривают отдельное помещение для размещения оборудования. Газовый котел является объектом повышенной опасности, поэтому требования к оборудованию котельной вытяжкой, достаточно серьезные.

Вентиляция котельной монтируется отдельно и не врезается в общую вытяжную трубу, чаще всего для избавления от дыма и газа применяют наружную трубу.

Для доставки наружного воздуха в котельные используют приточные приборы. Слабым местом приточно-вытяжной системы естественного типа в котельных является зависимость от мощности ветра. В тихую, безветренную погоду, обеспечить хорошую тягу невозможно.

Повороты вентиляционных каналов снижают эффективность на 10%.

В жилых комнатах

Для обеспечения эффективной циркуляции воздуха между отдельными комнатами в доме необходимо устраивать в нижней части дверных полотен небольшие отверстия или зазоры между дверным полотном и полом.

На кухне

При монтаже вытяжной вентиляционной решетки над плитой, нужно располагать это устройство на расстоянии 2 метров от пола. Такое положение вытяжки позволяет эффективно удалять избытки тепла, копоть и запахи, не давая распространиться им по помещению.

Как сделать естественную вентиляционную систему своими руками

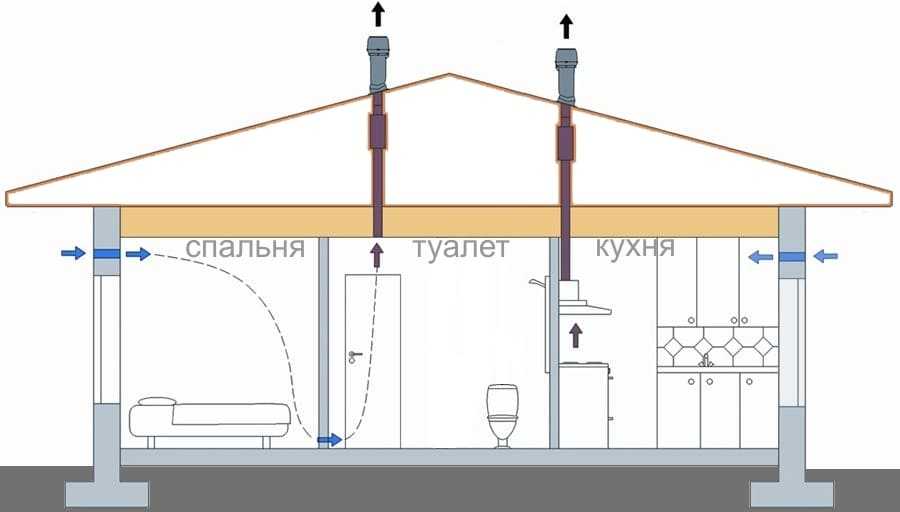

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Как вентилировать подпол в срубе если он у вас есть?

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Какие формулы используют в расчетах

Видео описание

Еще про расчет вентиляции на видео:

Полноценный расчет приточной вентиляции делается на специфическом программном обеспеченииИсточник ventisam.ru

Заключение

Основные этапы устройства приточной вентиляции

Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах

Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

общая мощность и производительность приточной системы;
мощность вентилятора на входе;
скорость поступления воздуха;
максимальный уровень шума от работы устройства;
диаметр приточных отверстий, размеры и протяжённость труб;
мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).

При проведении расчётов учитывают коэффициенты, установленные САНПиНом.

Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.

Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.

Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.
