Установка вытяжки на кухне своими руками: подробный пошаговый инструктаж по монтажу

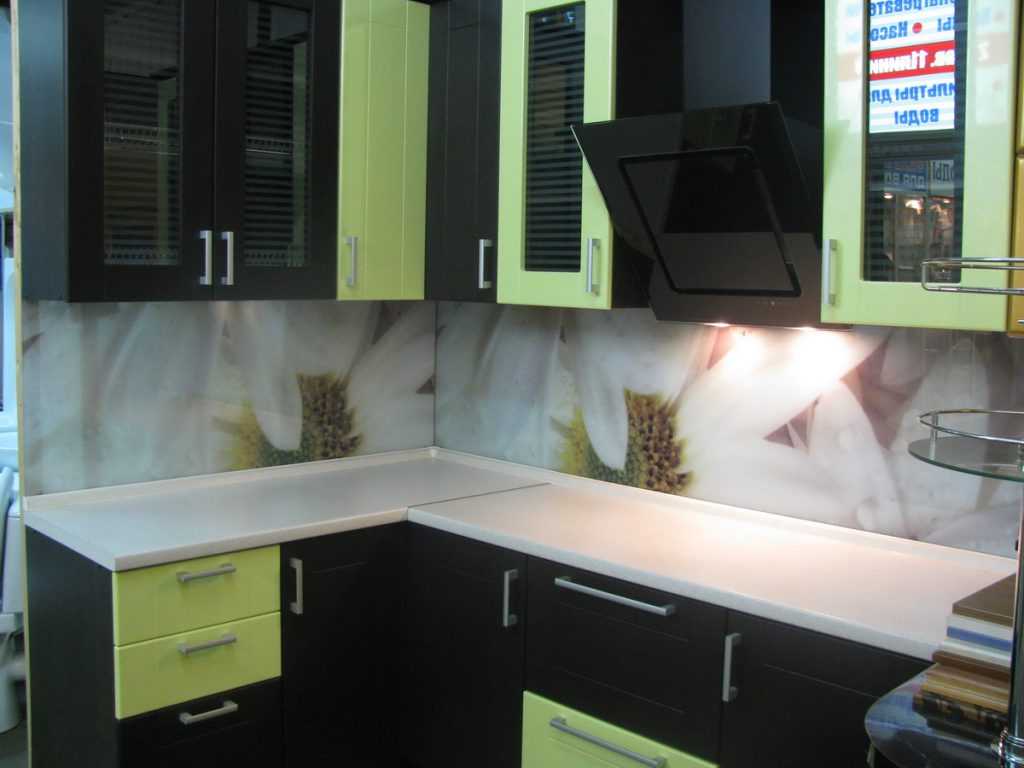

На что обратить внимание при выборе наклонной вытяжки на кухню

Размер вытяжки

Отличное решение для малогабаритной кухни

Ширина оборудования колеблется от 350 до 1200 мм. В небольших кухнях установлены соответственно малогабаритные плиты. Именно поэтому и вытяжка потребуется небольшая. Как правило, ширина плиты составляет около 50 см, то и вытяжку стоит приобретать шириной в 50 см. Для больших помещений, в которых установлены плиты таких же размеров можно установить более «солидные» приборы.

Производительность

А именно с количеством воздуха, проходящего через вытяжку за 1 час работы. Для определения производительности используется формула: объем помещения кухни*12+15%. Такой расчет не только повысит эффективность оборудования, но и снизит нагрузку на него. К примеру, для кухонного помещения в 17 м2 идеально подойдет вытяжка производительностью 1500 м3/час. Для небольших кухонь можно использовать и вытяжки производительностью до 1000 м3/час

Тип установленного фильтра

Современное оборудование может быть оснащено угольным одноразовым фильтром, который подлежит периодической замене. Также в наклонных вытяжках могут устанавливаться многоразовые жироулавливающие фильтры, уход за которыми заключается в периодическом мытье с моющим средством

Внешний вид и расцветка

Подобрать вытяжку можно не только по внешнему виду, но и по дополнительных функциях: наличию таймера, автоматического отключения.

Строение обычной горизонтальной вытяжки

С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.

Таблица 1. Строение вытяжки

Деталь, фото	Описание
Мощный электромотор	Сердце вытяжки – это электрический двигатель, который последовательно через вал соединяется с нагнетательным механизмом. Он может иметь конструкцию как обычная крыльчатка или турбина, как показано на фото. При компактных размерах турбины более эффективно тянут воздух, однако они создают больше шума, что обязательно нужно учитывать при подборе модели. Мощность электромоторов небольшая, но для раскручивания лопастей, перегоняющих воздух много и не надо – для бытовых приборов она составляет 100-400 Вт.Совет! Многие, особенно китайские производители пишут огромные цифры, превосходящие даже характеристики товаров именитых брендов, но по факту они совершенно не тянут. Конечно, производители хитрят и нарочно завышают показатели. Также несовершенна конструкция их продукции не позволяющая создать достаточный перепад давления воздуха, чтобы начать его эффективно двигать. Будьте, в общем, внимательны.
Сенсорная панель управления	Управляется вытяжка при помощи панели управления, которая может быть реализована в виде набора из механических переключателей и кнопок, или сенсора, будучи напичканная электроникой. Такие модели относятся к сегменту «премьер», они дороже, но намного сложнее в обслуживании и ремонте. Некоторые вытяжки комплектуются дистанционными пультами управления или специальными датчиками, запускающими прибор автоматически при улавливании пара и повышенной температуры. Есть и модели с дисплеями, на которых отображается активный режим, температура воздуха в помещении или время.При выборе ориентируйтесь на свои вкусовые предпочтения и удобство управления.
Осветительные приборы	Покупая вытяжку, не забывайте, что в потребляемую мощность прибора входят и лампочки, используемые для подсветки рабочей области. Обычно используются галогенные или светодиодные лампы, установленные в корпус с рассеивателем, заподлицо с нижней панелью вытяжки. Есть и множество других решений, но в бюджетном сегменте распространены именно такие.Включается подсветка автоматически, когда выдвигается в рабочее положение передняя панель, хотя установлен и отдельный тумблер, который может отключить освещение, если оно в данный момент не требуется.
Передняя выдвижная панель	Передняя панель является пассивной частью конструкции, которая помимо всасывателя является выключателем, точнее одним из них. Система устроена так, что в ней есть контакты, которые замыкаются, когда панель выдвинута почти до конца. При этом есть еще и тумблер, который также может разорвать питающую сеть. Панель также оборудована жироулавливающей сеткой, которая при необходимости легко снимается. Двигается она по металлическим полозьям на шариках, поэтому ход плавный и четкий.
Жироулавливатели	Алюминиевые сетки в пластиковой раме – это и есть жироулавливатели. Через них спокойно проходит воздух, но основная часть жира задерживается в ячейках. Удерживаются фильтры при помощи пружинных защелок, что позволяет их легко снимать для того чтобы помыть. При необходимости их можно менять на новые, подходящие по размерам.
Выходной патрубок	В верхней части корпуса вытяжки вы можете увидеть выходное сопло, через которое выдувается втягиваемый снизу воздух. Эта часть соединяется с вентиляционными трубами, если вытяжка проточная или прикрыта декоративной накладкой, если циркуляционная. Некоторые модели вытяжек комплектуются фальшь накладками, чтобы можно было все аккуратно спрятать. Для встраиваемого оборудования такие дополнения ни к чему.
Угольный фильтр	Циркуляционные вытяжки дополнительно комплектуются угольными фильтрами, в которых во время работы оседают пыль, жир, продукты горения газа и прочее. Элемент является сменным, поэтому в конструкциях обычно предусматривается удобный доступ к ним.
Провод питания	Не забываем, что вытяжка – это электрический прибор. Ее нужно запитать, а значит, в месте установки стоит предусмотреть отдельную розетку или проложить от нее трассу удлинителями, что не очень красиво при открытом расположении прибора, но для скрытой вытяжки это никакого значения не имеет.

Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.

Для чего нужна вытяжка на кухне?

Во время приготовления пищи, в воздух выделяется большое количество паров и различных газов, которые повышают температуру и уровень влажности в помещении.

Еще один неприятный момент — запах от готовки блюд, который может не покидать кухню длительное время и распространяться по всему дому. Согласитесь, о каком уюте может идти речь, если в спальне всю ночь пахнет жареными котлетами и борщом?

В некоторых случаях, плохая вентиляция может быть вызвана, не отсутствием вытяжного оборудования, а “своеволием” вашего соседа, который увеличил место на кухне за счет воздуховода. Особенности вентиляции многоквартирных домов заключаются в следующем:

Воздушные каналы из кухонь различных квартир взаимосвязаны.
Из одной квартиры в час должно удаляться от 60 до 90 кубометров воздуха.
Отработанный воздух вытягивается на улицу. Такой воздухообмен возможен лишь при открытых форточках.

Дизайн купольных вытяжек

Классические купольные вытяжки имеют металлический цвет и треугольную форму: такие модели подойдут к любому дизайну, так как не бросаются в глаза и гармонируют с другими видами техники. Если же вы желаете, чтобы вытяжное устройство стало акцентом кухонного дизайна – можете выбрать более разнообразные модели.

Например, черные купольные вытяжки будут смотреться эффектно в интерьере хай-тек, лофт или модерн. В таком дизайне уместно задействовать технику, сочетающую несколько материалов, например, металл и стекло.

В интерьере классики купольная вытяжка должна выглядеть просто, но презентабельно: вам подойдут модели белых оттенков, дополненные деревянными элементами.

Совет: с помощью деревянных панелей можно обшить сам купол вытяжки для создания более гармоничного дизайна.

В стиле кантри и прованс пользуются популярностью вытяжки, оформленные не только под дерево, но и под медь или бронзу. В старинный дизайн можно добавить очарование, повесив белоснежную или бежевую купольную вытяжку с узорами и рисунками.

Некоторые материалы, из которых изготовляются такие вытяжки, можно перекрашивать в более яркие оттенки.

Выбирая подходящий дизайн купольной вытяжки на кухню, обратите внимание и на разнообразие форм. Сегодня популярны не только полукруглые, но также трапециевидные, прямоугольные и другие формы

Важные правила установки вытяжки

При самостоятельном подключении устройства важно соблюдать правила для установки бытовой вытяжки над встроенной или отдельно стоящей газовой плитой:

Вентиляционный прибор должен располагаться на 60 см от плитки;
Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.

Важно! В брошюре производителя указываются стандартные параметры с учетом мощности прибора, стиля кухни, роста пользователя

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над рабочей газовой бытовой плитой? Эксперты советуют обращать внимание на способ монтажа техники:

Купольные модели. Крепятся настенным способом, подходят для помещений в классическом и современном стиле. Устройства обрабатывают большие объемы воздуха, исполняются как купол, расположенный над плитой. Труба с квадратным сечением интегрируется в вентиляцию. Купольные модели предназначены для встройки в проточную систему;
Островные устройства. Подойдут для большой кухни с центральным расположением плиты. Вытяжку опускают над варочной поверхностью и соединяют с воздухоотводной системой трубой с квадратным сечением;
Угловые приспособления. Устанавливаются под углом 45 градусов, предназначены для нестандартных по планировке и размещению магистралей кухонь. Поверхность вытяжки похожа на квадрат с усеченной угловой частью. Угловые модели практически не используются, поэтому имеют ограниченный набор функций;
Плоские вытяжки. Компактные приборы с расположением рабочей панели параллельно плите. Монтируются настенным способом, под шкафом. Конструкции применяются в составе циркулярной вентиляции;
Встраиваемые приспособления. Устанавливаются в подвесные шкафы, которые немного укорачивают. В мебели также проделывают вырезы под гофротрубу. Встраиваемые вытяжки самостоятельно установить сложно, лучше заказать готовые шкафы;
Наклонные изделия. Современные вытяжные системы с угловым расположением. Их рабочая площадь аналогична горизонтальным устройствам. Вытяжки работают по принципу периметральной очистки, поэтому производятся без подвижных деталей;
Выдвижные модели. Зона обслуживания продлевается благодаря выдвижным модулям снизу. Узел встраивается в навесной шкаф со скрытым или циркулярным воздуховодом. Недостаток вытяжек — маленькая длина и меньший захват воздуха. Выдвижную вытяжку лучше устанавливать в маленькой кухне;
Настольные аксессуары. Приспособления встраивают на столе около варочной поверхности. В рабочем режиме панель выдвигается вверх по вертикали и откачивает загрязненный воздух.

Общие требования

Вытяжка, как и плита обязательна на кухне

Для начала необходимо убедиться в том, что Вы выбрали подходящую вытяжку. Ее ширина должна быть такой же, как и ширина варочной поверхности газовой или индукционной плиты. Мощность вытяжки должна соответствовать площади кухни, так как при недостаточной производительности вытяжка не сможет очищать воздух от продуктов сгорания и неприятных запахов

Кроме того важно учитывать правильную высоту кухонных шкафов

В зависимости от вида вытяжки следует заранее подготовить место, на которое она будет монтироваться. Если это купольная вытяжка – над плитой должно быть предусмотрено место для нее при обустройстве кухни. Для встраиваемой вытяжки необходимо заранее заказать шкаф. Обычно их делают в мебельных магазинах под заказ, для этого достаточно предоставить сборщикам мебели инструкцию к вытяжке: там указаны подробные размеры Вашей модели, ориентируясь на которые будет делаться шкаф. Для островной вытяжки эти параметры не важны.

Современные вытяжки очень стильные

Если предстоит монтировать обычную навесную вытяжку – для нее достаточно также оставить лишь свободное место, но есть вариант не оставлять вытяжку открытой, а изготовить специальный шкаф для нее. В отличие от шкафчика под встраиваемую вытяжку, этот элемент мебели будет носить скорее декоративный характер. На фото видно, что нижняя горизонталь у шкафа отсутствует, так как в этой пустующей пока нише будет размещаться Ваша вытяжка.

Купольная вытяжка одна из наиболее мощных

Прежде чем планировать дизайн кухни следует определиться с высотой вытяжки, на которой будет висеть вытяжка. Среди сборщиков мебели на этот счет нет единого мнения. Принято считать, что между плитой и вытяжкой должно быть не мене 80 сантиметров. Это официальная рекомендация производителей. Если устанавливать их ниже – высокая температура может повредить вытяжку, если же расстояние будет больше 80 сантиметров – есть вероятность того, что втягивание паров от готовящейся еды будет слабым, и все запахи, а также продукты горения, будут распространяться по кухне.

Вытяжка должна вписываться в интерьер

Вытяжка в воздуховодом хорошо ощищает

Последний этап подготовительного процесса заключается в покупке гофрированного воздуховода для кухонной вытяжки (гофры). Для подавляющего большинства недорогих встраиваемых или навесных вытяжек нужно купить гофру диаметром 10-12 сантиметров, но у некоторых моделей этот диаметр может быть больше – до 20 сантиметров.

Нажмите чтобы увеличить

Монтаж воздуховода с выходом на улицу:

Выбор мощности прибора

Мощность прибора является самым важным параметром, на который нужно обратить внимание при покупке. Кроме того, мощность отвечает за качество производства очистки воздуха

Измеряется такой параметр в кубических метрах в час. В принципе, становится понятно, что это значение говорит о том, сколько кубических метров грязного воздуха будет проходить через вытяжку за один час работы.

В Российской Федерации установлена норма обновления воздуха на кухне, которая составляет один раз в двенадцать часов, т.е. два раза в день. Благодаря этой простой формуле вы сможете легко рассчитать необходимую мощность нужного вам прибора очистки воздуха. Для расчета необходимо площадь кухни умножить на высоту потолка и умножить на 12.

Кроме этого, необходимо учитывать потерю мощности, которая будет происходить во время прохождения изгибов воздуховода и длины вентиляционной шахты. Чтобы рассчитать этот параметр, необходимо к полученному результату прибавить тридцать процентов.

Давайте попробуем рассчитать мощность прибора для небольшой кухни: допустим, площадь нашей кухни составляет шесть квадратных метров, а высота потолка равна два с половиной метра. Расчет будет иметь следующий вид: 6*2,5*12*1,3=234 кубических метра.

Обратите внимание! Обязательно при покупке узнайте уровень шума, который будет издавать вытяжка во время работы. Производители должны указывать этот параметр в децибелах

Не нужно приобретать модели приборов, издающих шум, который будет превышать 50 децибел. Существует огромный ассортимент выбора таких приборов, поэтому найти практически бесшумную вытяжку не составит труда. Кроме того, существуют специальные вытяжки, которые оборудованы прокладками, поглощающими звук.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

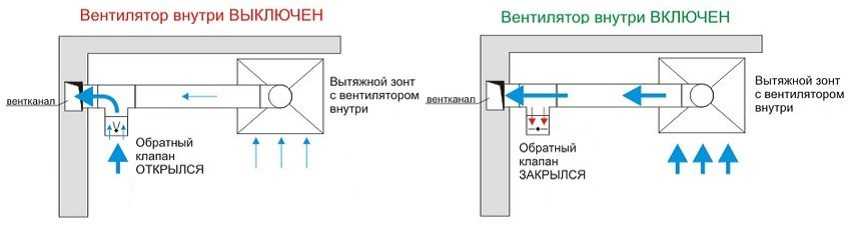

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Виды вытяжек

Однако начнем мы не с того, как держать дрель в руках, а расскажем о всевозможных вариантах устройств, которые предлагают современные магазины:

Плоские модели – представляют собой подвесную конструкцию, которая устанавливается над плитой. Практически во всех моделях есть рециркуляционный режим и специальные фильтры, которые собирают жир. Но это если у вас нет вентиляционного отверстия, либо вы просто не желаете протягивать гофру. Основным материалом корпуса служит нержавеющая сталь.

Деревянное обрамление может быть любого цвета, вы также вправе подобрать материал: дуб, ясень или береза

Следует помнить, что режим рециркуляции присутствует не на всех моделях, поэтому приобретая технику, не забудьте удостовериться, что вы покупаете.

Если у вас нет вентиляционного канала, то без данного режима для вас вытяжка теряет всякую ценность. Не будете же вы воздуховод на улицу вытягивать?

Вид гофрированной трубы тянущейся по всем шкафам удручающий

Что касается жироулавливающих фильтров, то их необходимо менять по мере загрязнения. Средняя продолжительность эксплуатации фильтра полгода.

Но вы можете продлить еще на несколько месяцев промыв их своими руками. Лучше всего, конечно, замочить в посудомоечной машине, но если ее нет, то подержите под струей теплой воды в течение 3-5 минут.

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Модели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Вариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

Заглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Необходимость кухонной вытяжки

Наличие вытяжной вентиляции на кухне обосновано серьёзными причинами:

Во время приготовления пищи газовая плита выделяет в воздух большое количество вредных веществ, способных нанести вред организму: угарного газа, остатков несгоревшего природного газа. Кроме того, возможны утечки газа из оборудования или трубопровода.
При готовке как на электрических, так и газовых плитах, происходит выделение кухонного чада при жарке продуктов, а также водяного пара. Последний не способен нанести большой вред организму, но нарушает нормальный микроклимат внутри помещения. Кухонный чад образует вредные вещества в воздухе, способных оседать не только на посуду, мебель и стены, но и внутри лёгких человека.

Наличие эффективно функционирующей вытяжной системы на кухне необходимо не только из соображений чистоты и гигиены, но и для безопасности здоровья человека.

Крепление к стене

Как уже было сказано выше, к стене крепятся такие модели, как купольные и навесные, хотя они внешне существенно отличаются. Крепление осуществляется за счет предусмотренных производителем отверстий, расположенных на задней стенке корпуса. Некоторые производители комплектуют подобные изделия специальными шаблонами. Приложив шаблон к стене, отмечаются места крепления, после чего сверлятся отверстия в стене, забиваются дюбеля и в заключение изделие крепится с помощью винтов. Зачастую в комплекте идут и элементы крепления, которые представлены дюбелями и винтами. Если шаблона нет, то придется попотеть, тщательно измерив расстояние между отверстиями, после чего эти размеры следует перенести на стену.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Конечно, самому все сделать достаточно трудно, поэтому лучше иметь помощника

На этом этапе очень важно позаботиться о том, чтобы вытяжка была закреплена строго по уровню

Будет хуже, если на том месте, где должна висеть вытяжка, проходят трубы и непосредственно к стене закрепить вытяжку не получится. В таком случае придется сначала к стене закрепить бруски из дерева, а уже к ним придется закрепить вытяжку. К сожалению, это не лучший вариант, поскольку вытяжка окажется удаленной от стены и, не будет располагаться непосредственно над плитой, а пространство за вытяжкой – это комфортное место для обитания тех же тараканов, например.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Вместо деревянных брусков допустимо воспользоваться специальными длинными шпильками, но опять же, это не очень хороший вариант, поскольку надежного крепления не получится. Лучше позаботиться о том, чтобы вытяжке ничего не мешало, хотя не всегда это возможно.

Как установить вытяжку на неровную стену

Watch this video on YouTube

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Дополнительные работы

Если ваш выбор пал не на встраиваемую технику, то для установки всех прочих видов приборов, кроме островной вытяжки потребуется дооборудование места установки. Так, например, для создания вытяжки домино в столешнице необходимо предусмотреть дополнительные технологические отверстия.

Проект монтажа воздуховода

Также надо продумать и осуществить монтаж воздухоотвода. Он может быть выполнен в двух вариантах:

пластиковое оборудование;
полужесткий гофро-шланг из алюминия.

Если осуществляется установка вытяжки своими руками, то лучше выбрать гофрированный шланг. Его монтаж производится существенно проще:

Для установки потребуется минимальное количество дополнительных комплектующих: хомуты и пластиковый переходник.
Пластиковый переходник монтируется непосредственно в вытяжное отверстие в стене.
К нему при помощи хомутов крепится гофро-труба.
Затем она растягивается до размеров, позволяющих ей находиться в свободном состоянии. При растягивании надо помнить, что если производить данную процедуру неравномерно, то в процессе эксплуатации в трубе будет создаваться дополнительный шум.

Гофрированный воздуховод выглядит не так респектабельно, как пластиковый. Он всегда на виду и его нигде не спрятать. Звукоизоляция его также ниже, чем у пластика.

Монтаж пластикового воздуховода в разы труднее. Далее мы представляем вам инструкцию по его осуществлению.

Монтаж воздуховода вытяжки в доме

Кроме пластиковых труб прямоугольного сечения потребуются переходники и уголки. При этом переходники нужны для перехода от круглого сечения к квадратному и наоборот. Пластиковые уголки позволят выполнять изгибы трубы.
Затем происходит сборка воздуховода по размерам его соединения с вентиляционным оборудованием и вытяжкой. Для встроенного монтажа, процедуру необходимо осуществлять непосредственно на месте установки.
Когда воздухоотвод практически собран, его подключают к отверстию в стене и в приборе.

Эстетические и звукоизоляционные характеристики ПВХ гораздо выше металла. Поэтому, если вы планируете установку долговечного оборудования, то лучше использовать именно этот воздуховод.

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

Схема установки

Монтаж воздуховода для кухонной вытяжки часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
С внешней стороны устанавливается решётка.
После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3—5 мм по краям.
Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
Шкаф с гофрой устанавливается на место.
Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный вентиляционный клапан не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.
