Как выбрать и установить защелку для двери своими руками?

Что потребуется для того, чтобы правильно вырезать место для дверной ручки

Вырез места для дверной ручки является основным шагом к успешной установке самого замка. Для того чтобы разместить дверную защелку в нужном месте и без сколов либо образования косяков, выполните ряд действий:

  • измерьте рулеткой расстояние от края до края и сделайте пометку;
  • убедитесь в подходящем диаметре (внутренности должны будут легко входить в готовое отверстие);
  • отверстие для дверного замка необходимо делать с двух сторон двери во избежание сколов;
  • далее приступите к сверлению места для замка с двух сторон;
  • сделайте углубления для механизма;
  • установите непосредственно замок.

Когда вы определились с местом, далее предстоит высверлить само отверстие в торце межкомнатной двери. Замки бывают разные: со встроенными ручками и без

Вырезать отверстие можно фрезером, но важно следить, чтобы сверло было в центре торцевой части. Нужно завершить вырезку места для замка еще одним углублением с торца двери, чтобы видимая часть была углублена, в противном случае механизм будет задеваться за косяк

Подготовив переднюю сторону двери, пришла пора приниматься за внутреннюю. Просверливать дверь насквозь не рекомендуется, так как могут образоваться сколы. Сверлить по древесине надо аккуратно и не спеша, четко следуя контурным пометкам, сделанным вами.

Установка ручки с запорным механизмом

Следует в первую очередь подготовить материалы и инструменты, ведь никому не хочется затягивать монтаж фурнитуры в дверь в связи с необходимостью искать сверло или шурупы нужного диаметра? Итак, подготовим следующий набор: дрель и сверла, среди которых можно использовать перьевое, молоток и стамеску, рулетку, карандаш, отвертку и, собственно, фурнитуру, которая будет устанавливаться.

Как сделать шаблон: облегчаем процесс врезки

Вставить фурнитуру будет легче, если предварительно подготовить шаблон из бумаги. Часто он уже имеется в инструкции к замку. В противном случае его можно сделать самому:

  • полоску бумаги прикладывают к торцу двери;
  • отмечают на ней по центру точку отверстия для язычка замка;
  • чертят две линии вверху и внизу по высоте пластины замка;
  • отмечают расстояние по обеим сторонам от центра до опорного винта – квадратного стержня замкового механизма.

Шаблон готов. Его можно приложить к будущей точке выхода язычка и отметить место входа сверла в дверное полотно с одной стороны, перед тем, как врезать фурнитуру.

Если шаблон делать не хочется, можно просто приложить собранный замок к дверному полотну и отметить место входа сверла – это точка фиксации ручки.

Как найти место для ручки

Высверливают отверстие сначала в дверном полотне. Здесь, перед тем как устанавливать фурнитуру, необходимо сделать небольшое отступление и рассказать, какая высота установки ручки наиболее правильная.

Если дверь выполнена из цельного деревянного массива, то ручка и врезанный элемент замка может находиться на любой высоте, удобной для открывания двери жильцами. Если же дверь «канадка», или изготовлена по схожему принципу, то есть, имеет полую или заполненную гофрированным наполнителем внутренность, то следует знать, что в таких дверях каркасные балки расположены на высоте примерно 90 см от пола. В месте расположения балки каркаса и требуется установка дверных ручек, чтобы при эксплуатации они не повредили полотно. Точное место расположения балки каркаса позволит сделать обычное выстукивание костяшками пальцев по дверному полотну.

Делаем отверстие в полотне

Для того чтобы высверлить отверстие, потребуется обычное или перьевое сверло. Во втором случае отверстие будет выглядеть аккуратнее. Как только кончик сверла появится с противоположной стороны полотна, следует перенести дрель и продолжить сверление с другой стороны двери. Это необходимо для того, чтобы в декоративном обшивочном слое полотна не образовались сколы.

В высверленное сквозное отверстие с внешней стороны дверного полотна вставляется часть механизма ручки со стопорным винтом, на который надеваются (если эта часть ручки еще не собрана в упаковке) три кольца запорного механизма, розетка с кольцом и ручка. С другой стороны двери на стержень надевается ручка. Большая часть работы выполнена, осталось только подготовить место для закрывания замкового язычка.

Делаем отверстие в дверной раме

Прежде всего, следует отметить место соприкосновения язычка замка с дверной рамой. Сделать это можно просто прикрыв немного дверь при помощи отметки карандашом. Можно испачкать язычок маслом или графитом и закрыть дверь – отпечаток от соприкосновения элемента фурнитуры с поверхностью рамы будет заметен.

После того как точка будущего входа замка отмечена, в этом месте высверливается ямка. Вокруг нее по площади металлической накладки выдалбливается площадка. Ее глубина должна быть на миллиметр меньше толщины пластины. Теперь этот элемент дверной ручки можно уже накладывать и фиксировать при помощи винтов. На этом операцию по врезке замковой ручки для межкомнатной двери можно считать успешно завершенной и приступать к монтажу замков на входные двери.

Выбор замка

Современный рынок предлагает большое разнообразие замков для межкомнатных дверей, которые отличаются между собой конструкциями и выполняемыми функциями. Рассмотрим наиболее востребованные и популярные виды.

Фалевый

Фалевый замок в межкомнатную дверь

Это самая обычна защелка. Такой замок представляет собой простую конструкцию из ручки, цилиндра и защелки. Принцип работы очень простой – ручка нажимается, защелка прячется и дверь открывается. Целью установки такого замка есть не столько защита пространства, сколько просто не допускать открывание дверей.

Защелка с фиксатором

Замок в межкомнатную дверь с фиксатором

Фиксатор в этом замке играет роль ограничителя движения ручки. Такие замки бывают рычажными и кнопочными. Оба типа практичные и хорошо выполняют свою функцию, но в отличие от первого, кнопочный замок может случайно привести к захлопыванию дверей. Если говорить о преимуществах защелки с фиксатором, то это простота монтажа, незамысловатая конструкция, а также возможность выбора модели любого дизайна. Но механизм фиксации довольно слабый и может не выдержать большого напора. Перед покупкой обязательно проверьте, плавные ли движения язычка.

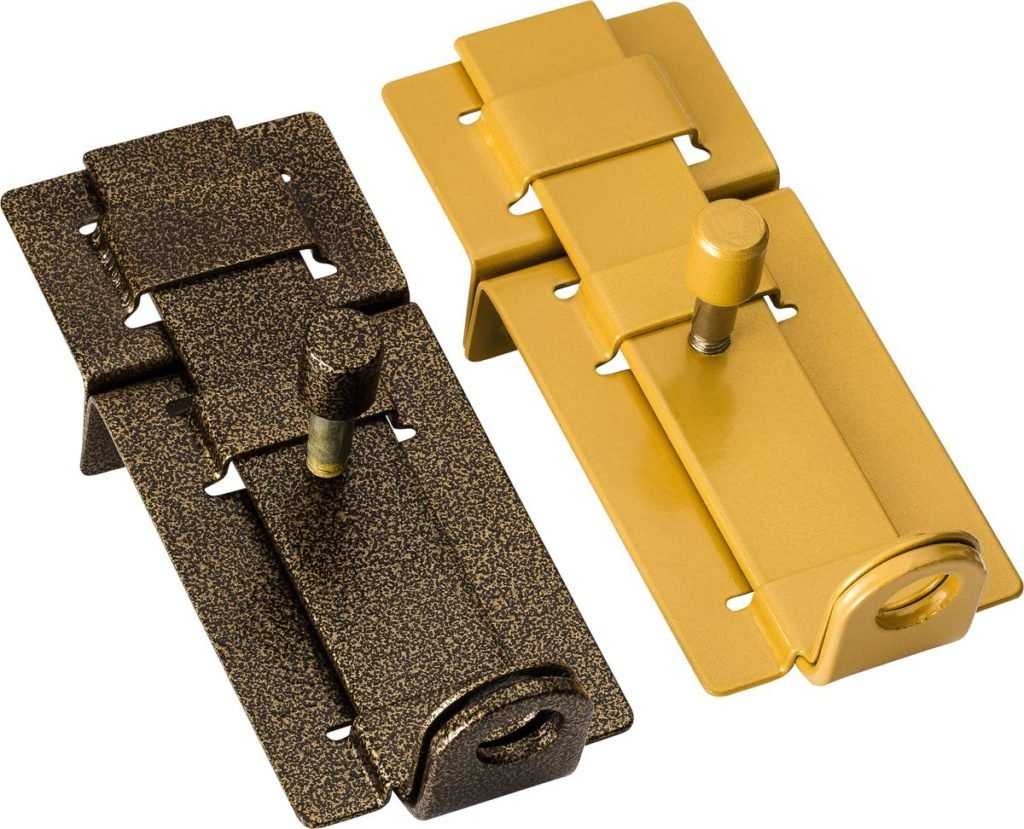

Шпингалет

Шпингалет

Один из самых примитивных дверных замков, который изначально устанавливался на двустворчатых дверях с целью закрепления створки. Сейчас же мы можем видеть шпингалет преимущественно в ванной комнате и туалете. Принцип работы очень простой и заключается в выдвижении стержня, который поворачивается и фиксируется в специально сделанном отверстии ответной планки.

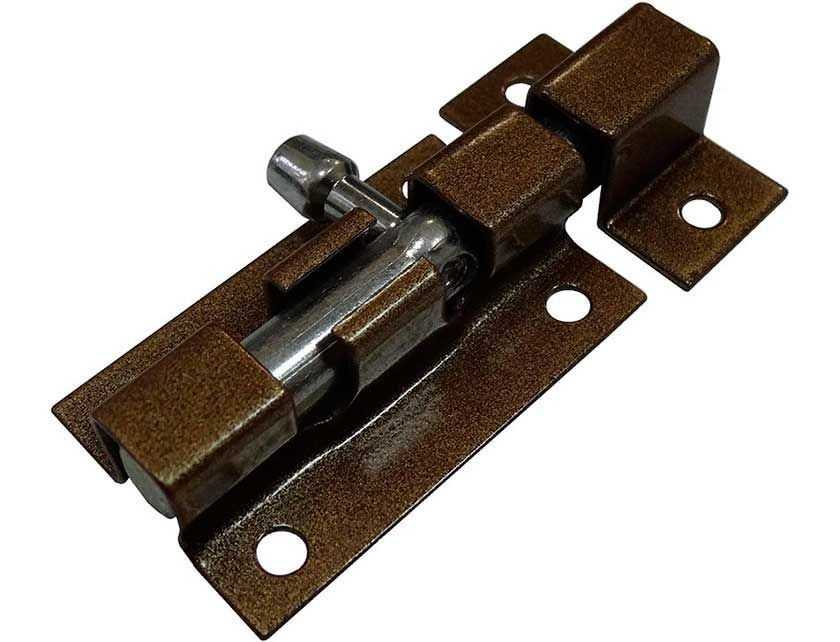

Щеколда

Щеколда

Это очень простая вариация дверного замка. Скважина для щеколды не нужна, поэтому снаружи нельзя распознать наличие такого замка. Конструкция состоит из небольшой металлической пластины с двигающимся рычагом.

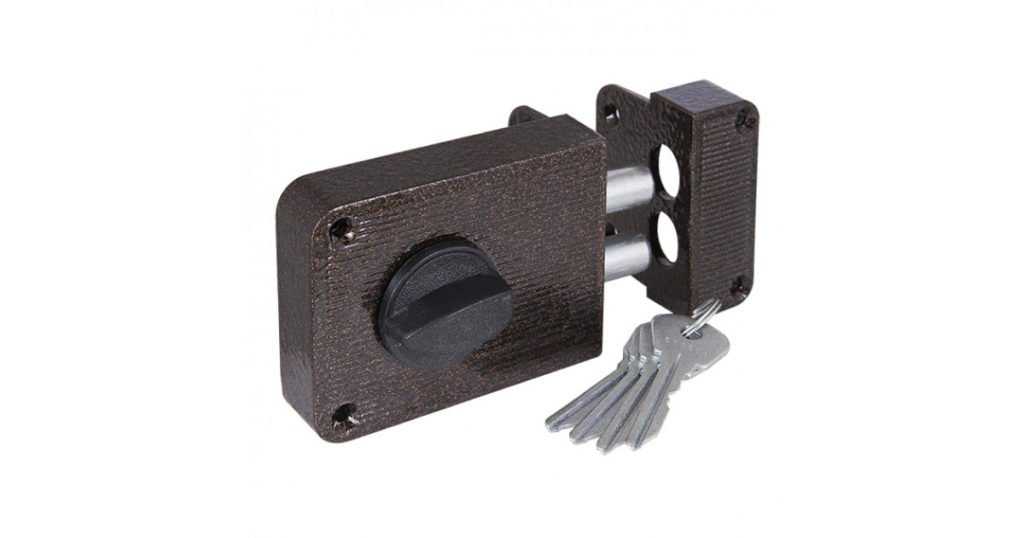

Накладной

Накладной замок

Это раритетный тип замка, спрос на который, несмотря на неприглядный внешний вид, по-прежнему остается на высоком уровне. Все дело в простоте конструкции, удобстве и несложном монтаже, который под силу каждому. Устройство крепится к полотну двери, обеспечивая при этом хорошую защиту.

Врезной

Врезной замок в межкомнатную дверь

Такой тип замка очень аккуратно смотрится, так как вся его конструкция прячется внутри дверного полотна. Врезной замок отличается по типу цилиндра. Если замок будет часто использоваться, рекомендуется приобретать конструкцию с ключом-вертушкой, так как он более удобный для эксплуатации. Если же редко – цилиндр должен быть типа «ключ-ключ», который к тому же является более безопасным. Помимо цилиндра, врезные замки состоят из ручки и замочного блока. Врезные замки надежно защищают пространство от проникновения, но в то же время отличаются более трудоемким процессом установки.

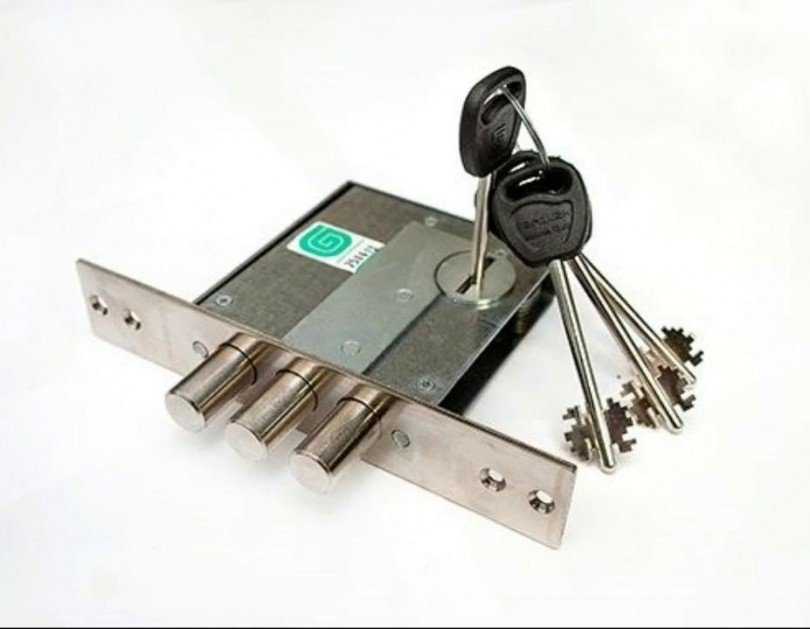

Сувальдный

Сувальдный замок для межкомнатной двери

Такой тип замка довольно трудно вскрыть, поэтому он используется даже для входных дверей. Во время поворота ключа в замочной скважине, его бороздки отодвигают пластины (сувальды) до момента, когда они станут в единственное правильное положение. Как результат – паз для прохождения засова освобождается и замок можно будет открыть.

Магнитный

Магнитный замок

Использование магнитного замка – это надежный, но в то же время дорогой способ защиты пространства. Так как магнитный замок не имеет вращающихся механизмов, он работает бесшумно. Принцип работы заключается во втягивании ригеля ответной планкой с магнитом, расположенной в стойке дверной коробки. Магнитный замок не является компактным и визуально выглядит, как довольно внушительная конструкция.

Классификация дверных ручек

Существует несколько критериев разделения ручек, в основе которых лежат не только конструктивные особенности приспособления, но и принцип работы. Итак, первая группа – это отличия по способу установки. Здесь две позиции:

  • врезные модели;
  • накладные.

Понятно, что первая врезается в дверное полотно, для чего в последнем надо сделать отверстие. Вторая просто крепится к двери с помощью саморезов или винтов.

Вторая группа – это назначение дверного аксессуара. Здесь также две позиции: входные и межкомнатные. То есть первые устанавливаются на входных дверях, вторые на межкомнатных.

Третья группа определяет также две позиции, которые друг от друга отличаются своей функциональностью или точнее принципом работы. Здесь также две подгруппы: поворотные и стационарные. У первых есть своё дополнительное разделение, своеобразная подгруппа, в которой опять-таки две позиции:

  • ручки нажимного типа;
  • поворотного.

Нажимная и поворотная ручкаИсточник interyerum.ru

Понятно, что когда ставится вопрос, как разобрать дверную ручку межкомнатной двери или входной, необходимо принимать во внимание конструктивные особенности устройства. А они соответствуют типу предлагаемых изделий, классификация которых обозначена выше.. Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.

Поэтому, чтобы было понятно, о каких конструктивных особенностях идёт речь, перечислим их, ссылаясь на некоторые модели дверных ручек.

Конструктивные особенности дверных ручек

Начнём со стационарных. Их производят без каких-либо дополнительных элементов. То есть, в их конструкции нет ни защёлок, ни замков. Это самый простой вариант. Их просто прикладывают к дверному полотну и крепят через монтажные отверстия саморезами.

У таких ручек всего два назначения: перемещение двери и декоративное её наполнение. Поэтому производители сегодня предлагают огромный их ассортимент в плане размеров, формы, цвета. Они могут быть одно- или двухсторонними. Последние соединяются между собой так называемым осевым элементом. Что касается двери, на которой они устанавливаются, то это межкомнатные или балконные. На входные стационарные ручки монтируют редко.

Дверная ручка стационарного типаИсточник v-dver.ru

Теперь о нажимных моделях. Чисто конструктивно это два Г-образных рычага. Они соединяются между собой стальным стержнем, проходящим насквозь через дверное полотно. В конструкции изделия присутствует язычок, который запирает дверь, входя в отверстие в дверной коробке, расположенной напротив торца полотна. Такие ручки используют и на входных дверях, и на межкомнатных. Нажимные модели обладают большим количеством преимуществ, где хотелось бы выделить большой эксплуатационный ресурс и высокую надёжность.

Следующий тип – поворотный. Чаще производители изготавливают такие ручки или в виде шара, или в виде кнопки. Диаметр устройства – 50-60 мм. В центре располагается замочная скважина. Она может располагаться на каждой ручке или только на одной, то есть с определённой стороны. Название модель получила лишь потому, что дверь можно открыть, только повернув ручку вокруг своей оси. Часто производители комплектуют этот поворотный аксессуар блокиратором. Такие модели обычно устанавливают в туалетах и ванных комнатах. Добавим для информации, что такие ручки называют «кнобами».

Поворотная ручка для двери с замкомИсточник cdn1.ozone.ru

К сожалению, надо отметить, что у поворотных ручек невысокая прочность и эксплуатационный ресурс. Причина – большое количество вращающихся деталей, которые быстро изнашиваются.

Хотелось бы отдельно перечислить составные элементы поворотных и нажимных устройств, чтобы в дальнейшем было проще понять, как разобрать ручку межкомнатной двери. В состав ручки входят:

  • защёлка;
  • розетка, она же планка;
  • квадратного сечения штифт;
  • флянец декоративный, который закрывает собой места крепления;
  • пружина, с помощью которой рукоятка возвращается в исходное положение;
  • ограничитель, который ограничивает ход ручки при её нажиме;
  • кольцо стопорное;
  • крепёжные изделия.

Комплектуются устройства дополнительно ключом, с помощью которого отжимают и снимают механизм, а также ключами, используемыми для снятия и установки ручки в межкомнатную дверь.

Элементы поворотной ручкиИсточник www.doorstore.co.uk

Как установить дверную ручку?

Несмотря на конструктивные особенности различных видов изделий, установка любой ручки в дверь достаточно проста. Необходимо сделать такие шаги:

  • произвести разметку на полотне;
  • сделать отверстия для рукояти и защелки или замка;
  • установить замок;
  • закрепить ручку;
  • когда изделие установлено, разметить дверную коробку и закрепить ответную планку.

Необходимо подробно рассмотреть каждое действие отдельно.

Необходимые инструмент

Для монтажа дверных ручек следует подготовить такие инструменты:

  1. карандаш и рулетку;
  2. угольник;
  3. шуруповерт или дрель;
  4. стамеску;
  5. сверла разного диаметра;
  6. молоток.

Для конструкций к раздвижным дверям понадобится фрезерный станок. Но если его нет, углубления можно сделать с помощью стамески и молотка.

Подбор высоты

Высоту установки ручек на межкомнатные двери определяет рост хозяев. Изделия устанавливают на уровне пояса. Рука при открывании должна сгибаться под углом 90°. В зависимости от роста жильцов прикрутить изделие следует на высоте 80-120 см от пола. Если в доме есть ребенок, необходимо учитывать его рост. Также в детской комнате нужно сделать ручку на той высоте, на которой удобно малышу.

Разметка полотна

В первую очередь производят разметку полотна двери. Делать это нужно угольником и карандашом. Сначала ставим отметку в месте, где будет размещаться ручка. Затем с помощью угольника проводим линию параллельно полу от метки до края полотна и переносим ее на торец и другую сторону. На торце посередине двери отмечаем место расположения защелки.

Если конструкция ручки предусматривает замок, его толщину и высоту откладываем на полотне. На расстоянии 6-7 см от края отмечаем место сверления под штифт для ручки в межкомнатную дверь. Для точности следует приложить конструкцию к полотну и наметить шилом центр отверстия.

Подготовка отверстий и монтаж защелки

Когда все размечено, делаем отверстия для защелки и квадратного стержня. Сначала с помощью дрели высверливаем отверстие необходимого диаметра. С этой целью в процессе используем перьевое сверло или коронку. Чтобы избежать сколов древесины, сверлим с каждой стороны на глубину половины толщины полотна.

При этом важно держать дрель строго параллельно полу, чтобы сверло не повело в сторону. Теперь делаем углубление для защелки

Для этого используем стамеску и молоток. Но чтобы облегчить задачу, применяем дрель и сверло соответствующего диаметра. С их помощью следует сделать отверстия на глубину, которая должна быть равной ширине замка или защелки. Бур располагают близко к предыдущему месту сверления.

Когда необходимые отверстия сделаны от верхней черты до нижней, стамеской и молотком выравниваем углубление. Дверной механизм с фиксатором должен плотно входить в полотно и не болтаться. Для этого паз делаем строго по размерам. Когда все отверстия и выемки готовы, переходим к монтажу.

Установка ручки и замка

Если устройство дверной ручки предусматривает замок, сначала вставляем его в паз в торце полотна. Затем надеваем накладку и обводим ее карандашом. Теперь стамеской делаем углубление на толщину пластины. Накладку устанавливаем вровень с полотном и фиксируем посредством саморезов.

Теперь производим врезку ручки. Необходимо 1 часть изделия, которая содержит штифт, просунуть в отверстие для рукояти. С обратной стороны полотна надевать вторую половину и стянуть болтами. Закручивание следует производить планомерно, чтобы рычаг свободно двигался. Некоторые ручки с замком имеют скрытые винты, поэтому конструкцию необходимо разобрать и специальным ключом затянуть болты.

Если изделие из дерева и стационарное, его крепим на саморезы к полотну. Для монтажа простой фурнитуры не требуется сверлить отверстия. Достаточно надежно закрепить изделие шурупами.

Подготовка коробки

После установки ручки и замка приступаем к монтажу ответной планки в дверной коробке. Чтобы ее правильно установить, необходимо точно отметить положение язычка. Для этого дверь плотно прикрываем и отмечаем края защелки.

Линейкой находим середину, а угольником отмечаем параллельные края ответной планки. Затем сверлом нужного диаметра делаем отверстие глубиной 3-6 мм. После этого прикладываем пластину и отмечаем ее положение на лутке. Стамеской подравниваем края и делаем углубление на толщину планки. Пластина должна быть заподлицо с дверной коробкой. Фиксируем планку мелкими гвоздями или шурупами. Дверь должна закрываться без трения, а язычок легко входить в соответствующий паз.

Какие бывают защелки для межкомнатных дверей

В квартире установленной на межкомнатную дверь защелки достаточно, чтобы надежно зафиксировать ее в закрытом положении. Существуют следующие виды:

  • Фалевые с механическим язычком. Язычок фалевой защелки имеет с одной стороны скошенную форму, и при попадании в специальный паз такая форма препятствует произвольному открыванию двери. Когда язычок попадает в паз ответной планки, слышен звук щелчка. Открыть дверь можно поворотом ручки, которая приведет в действие механизм, сожмет пружину и освободит язычок.Это самый распространенный тип механизма, устанавливается на нажимные и поворотные ручки. Поворотные ручки имеют форму шара или овала, реже форму цилиндра, и называются еще ручками-кнобами.

Дверные с фиксатором. По принципу действия они похожи на замки, только функцию ключа в этом случае выполняет фиксатор – специальная завертка, которая может располагаться на одной планке с ручкой или устанавливаться отдельно на некотором расстоянии. Фиксатор не дает возможности открыть дверь только с помощью ручки.

Роликовые, которые обычно устанавливают на двери с пружинными петлями. Когда дверь закрывается, ролик попадает в отверстие ответной планки и фиксирует дверь в закрытом положении. Защелку можно вернуть в положение «открыто» без нажатия на ручку – дверь надо потянуть с небольшим усилием на себя. Роликовые защелки оптимально подходят для детских комнат. С ней вам не потребуется вызывать слесаря из управляющей компании, чтобы попасть к своим маленьким озорникам.

Магнитные закрываются почти бесшумно (нет характерного механического щелчка). Магнитный язычок «прилипает» к ответной планке уже в закрытом положении двери. Достоинство магнитных защелок заключается в значительно более простой установке. Не нужно добиваться точной подгонки полотна в коробке, магнитная защелка будет работать, даже если у полотна появится небольшой перекос. Выпускается всем знакомая магнитная защелка, которая состоит из магнита и металлической пластины. Есть и более сложные разновидности, например, защелка с движущимся магнитом, который выполняет роль язычка.

Важно! Для межкомнатных дверей используются либо защелки без фиксатора, которые удерживают их в закрытом положении без запирания, либо механизмы с фиксатором, который может запереть дверь без возможности открыть ее снаружи (за исключением сантехнических замков). Как правило, защелки с фиксатором делаются в виде ручки-кноб

При этом располагаться фиксатор может как на самой ручке, так и на индивидуальной розетке.

Этап третий: сборка коробки двери

Нередко межкомнатные интерьерные элементы поставляются неукомплектованными коробкой. В этом случае собственноручный монтаж изделия будет включать этап сборки недостающей части. Размер двери служит базой для расчетов габаритов короба. Этот элемент может быть прямоугольной или П-образной формы. Первый вариант предпочтителен при монтаже в санузлах.

Метод сборки короба двери собственными руками происходит по следующему алгоритму:

  1. Укладка полотна на ровную поверхность.
  2. Распиловка по двери деталей короба, их компановка лобзиком или ножовкой.
  3. Соединение вертикальных и горизонтальных деталей коробки посредством трех и более саморезов (длина каждого – не менее 60 мм).

Для хорошего примыкания деталей требуется удалить часть четверти ножовкой. Длина удаляемого участка равняется толщине прикрепляемого бруса.

Между коробкой и полотном обязательно нужно оставить зазоры с каждой из сторон по 3-5 мм. Если производится монтаж П-образной коробки, зазор между полом и нижней дверной частью должен быть равен 10 мм.

Установка коробки двери.

Коробку межкомнатной двери можно установить двумя способами: с применением крепежных металлических пластин или с помощью саморезов с дюбелем. На рисунке ниже представлены сразу эти 2 способа.

Схема крепления дверной коробки.

Крепление дверной коробки монтажными пластинами.

Применение крепёжных пластин, которые используются при монтаже гипсокартона, возможно лишь в том случае, когда отделка стен еще не выполнена. Под пластины необходимо будет выдолбить в стене небольшие углубления, которые затем закроются шпаклевкой.

Крепление дверной коробки монтажными пластинами.

Пластины прикручиваются на обратную сторону коробки с помощью саморезов 3х13 с пресс-шайбой.

Как видно на рисунке выше, пластины крепятся в местах, где установлены петли, напротив петель и одна пластина сверху примерно посередине коробки.

Крепление дверной коробки саморезами с дюбелем.

Способ крепления дверной коробки с помощью самореза с дюбелем подразумевает сквозное сверление боковин коробки. Но чтобы не было видно шляпки саморезов их устанавливают в определенных местах. Два самореза устанавливают под петли, а один саморез в месте, где будет находиться ответная планка под язычок дверной защелки.

Чтобы спрятать саморезы под петли, необходимо заранее в месте установки петель просверлить отверстия диаметром 3мм, а затем немного их рассверлить для образования небольшого углубления для головки самореза.

Сверлим отверстия под крепежный саморез.

В месте, где будет находиться язычок защелки, просто сверлим отверстие диаметром 3мм. Углубление под шляпку самореза выполнять не нужно. В этом месте крепление коробки с помощью самореза будет временным. После фиксации дверной коробки монтажной пеной, данный саморез необходимо будет выкрутить. Затем здесь врежется ответная планка защелки. В этом месте одной монтажной пены вполне достаточно, чтобы зафиксировать коробку, ну, а со стороны петель, где дверная коробка будет нагружена весом двери, крепление будет усилено саморезами.

Монтаж дверной коробки.

  • Устанавливаем дверную коробку в проем.
  • Смотрим чтобы внутренняя сторона коробки (в сторону которой будет открываться дверь) была вровень со стеной.

Выравниваем дверную коробку со стеной.

Расклиниваем верхнюю планку в проеме двери и проверяем её горизонтальность строительным уровнем. В качестве клиньев можно использовать любые обрезки доски или стоек дверной коробки.

Верхняя планка коробки расклинена в дверном проеме.

  • Крепим саморезами со стороны петель вертикальную стойку коробки двери.
  • Расклиниваем стойку со стороны петель и проверяем по уровню в двух плоскостях (прикладываем уровень внутри коробки и на её боковую часть).
  • Крепим одним саморезом вторую стойку дверной коробки. Проверяем её строительным уровнем. Также смотрим, чтобы расстояние между стойками вверху было равно расстоянию между стойками внизу.
  • Расклиниваем вторую стойку.
  • Навешиваем дверь на дверную коробку. Предварительно петли необходимо прикрутить на дверь. Дверь удобно навешивать в открытом виде и подложив под ее край какую-нибудь подкладку.

Под край двери устанавливаем подкладку и навешиваем дверь на дверную коробку.
Навешиваем дверь на дверную коробку. Сначала прикручиваем верхнюю петлю двери, затем нижнюю.

  • Проверяем правильность установки двери. Открытая дверь в любом положении не должна сдвигаться с места. Это говорит о том, что дверь установлена правильно.
  • Закрываем дверь и устанавливаем подкладки толщиной 3мм между полотном двери и стойками дверной коробки. Также ставим подкладки вверху двери. На этом этапе стойка дверной коробки, которая крепилась одним саморезом, может оказаться не на своем месте. Зазор между полотном двери и стойкой может оказаться слишком маленьким или большим. В этом случаем подвигаем стойку в нужное положение путем откручивания и закручивания самореза и заново расклиниваем стойку.
  • Заполняем зазоры между дверной коробкой и проёмом монтажной пеной.

Используем монтажную пену.
