Отвод конденсата от наружного блока кондиционера: лучшие варианты обустройства

Где необходимо устройство воздушного разрыва

Согласно требованиям СанПиН, подключение мойки с разрывом струи к канализации должно иметься во всех кухонных отделениях предприятий общественного питания:

ресторанах, барах;
столовых на предприятиях;
школьных столовых;
отделениях приготовления пищи дошкольных детских учреждений;
кухонных блоках лечебных учреждений и т.п.

Кроме этого, разрыв струи в канализации необходим при подключении посудомоечных машин, где возможно смешивание использованной воды с водопроводной сетью. Также подобные элементы используются:

в системах кондиционеров для сброса конденсата в канализацию;
при сборке бойлеров;
в системах слива воды из бассейнов.

Допускается использование одной приемной воронки для двух сливных труб, при условии достаточной пропускной способности узла. При этом, запрещается объединять бытовые и промышленные стоки. Минимальный воздушный зазор составляет 20 мм. Его можно увеличивать, но слишком большое расстояние делать не рекомендуется, так как при сливе жидкостей появляются брызги. Подключение нескольких раковин к одной приемной воронке требует предварительного расчета

Важно не перегрузить трубопровод и не создать опасность переполнения участка системы. Воронка для разрыва струи канализации должна иметь достаточный размер для сбора стоков из сливной трубы

В продаже есть специальные приспособления, но часто используют обычный фитинг — переходник с 50 мм на 110 мм (фасонный элемент из ПВХ).

Самая надежная дренажная трубка для кондиционера

Сегодня разберем одну из самых важных материалов для монтажа – дренажная трубка кондиционера. Очень распространенная неисправность в процессе эксплуатации «сплита» это когда начинает течь вода из внутреннего блока. Чтобы минимизировать возможность возникновения такой неисправности я расскажу несколько нюансов при установке дренажа. Также сегодня рассмотрим, какие трубки и шланги применяются монтажниками кондиционеров.

Основной причиной возникновения течи из внутреннего блока является засорение дренажной трубки. Вторая причина, с которой мне приходилось сталкиваться, менее распространенная – это заводские недоработки системы сбора конденсата на внутреннем блоке. Но о них я постараюсь рассказать в других статьях, а сегодня подробно разберем первую причину.

Очень часто нам приходится сталкиваться с проблемой засорения дренажа. Из нашей практики существует два самых распространенных случая:

когда дренажная трубка засоряется в процессе «естественной» эксплуатации (во внутреннем блоке скапливаются загрязнения);
когда дренаж становится излюбленным местом обитания насекомых (залетают пчелы или шмели, делают гнезда пауки).

Вероятность возникновения каждой из ситуаций во многом зависит от того, какой дренажный шланг применяется. Да-да, именно выбор «правильного» дренажа позволит снизить вероятность возникновения течи.

Куда вывести слив воды кондиционера: нормы и варианты устройства дренажа для сплит-системы

Извечная головная боль монтажников и проектировщиков: куда вывести слив воды кондиционера. Никого не устраивает установка короба с дренажом через всю стену, соседи снизу жалуются на круглосуточно капающую воду с дренажного шланга. Согласитесь, этот вопрос заслуживает поиска более достойного решения.

Все о вопросах образования, сбора и сброса конденсата, сопровождающего работу бытовой сплит-системы, вы узнаете из представленной нами статьи. Мы расскажем о том, как его лучше утилизировать с минимальным неудобством для себя и окружающих. Рассмотрим рекомендации по монтажу дренажного шланга и способы его вывода.

Использование канальных сплит-систем для кондиционирования квартир

Сплит-система с внутренним блоком канального типа конструктивно очень похожа на классический центральный кондиционер: воздуховоды, фильтр, вентилятор, теплообменник, компрессорно-конденсаторный блок — т. е. она содержит минимальный набор элементов воздушного центрального кондиционера.

В нашей стране, где десятки лет альтернативы воздушным центральным кондиционерам практически не было, уровень практических знаний и опыта использования подобного оборудования традиционно очень высок. Сегодня использование воздушных систем кондиционирования, к которым по праву принадлежат и канальные кондиционеры, входит в постоянную практику многих климатических фирм. И причин тому несколько.
1. Канальные кондиционеры практически единственные из всего класса сплит-систем позволяют организовать приточную вентиляцию обслуживаемых помещений, что приводит не только к поддержанию требуемой температуры внутреннего воздуха, но и поддерживает его чистоту.
2. Конструкция канального кондиционера позволяет устанавливать его в любом удобном месте: за подвесным потолком, в декоративной стене или вне помещения. Это единственный вид сплит-систем, внутренние блоки которого позволяют установить систему кондиционирования таким образом, чтобы ее совсем не было видно. В помещении будут видны только приточные и вытяжные воздухораспределители, подобрать которые под общий дизайн намного проще, чем внутренние блоки кондиционера.
3. Обслуживание группы помещений с помощью одного кондиционера и простая конструкция внутреннего блока приводят к минимальной стоимости канальных кондиционеров по сравнению с другими типами сплит-систем. Конечно, воздуховоды для обвязки внутреннего блока и воздухораспределители увеличивают стоимость всей системы кондиционирования, однако в данном случае не надо забывать, что канальный кондиционер не только производит охлаждение или обогрев помещений, но и решает вопрос их вентиляции. Поэтому, сравнивая комплексные затраты на систему кондиционирования плюс системы приточной вентиляции, использование канального кондиционера выходит дешевле.

Правила установки внутреннего блока

Внутренние работы по установке кондиционера включают установку внутреннего блока сплит-системы и проводку магистрали. Также отдельный вопрос – это электропроводка для кондиционера.

1. Кондиционер для квартиры или дома потребляет 1,5–2 кВт энергии и более. Поэтому нужно убедиться, что проводка в вашей квартире или в доме рассчитана на такую нагрузку. Если же нет, то надо провести от щитка отдельную линию со своими предохранителями. Это убережет ваш дом от перегрева проводки и возможного ее возгорания.

2. Далее проводится монтаж магистрали от наружного блока сплит-системы к месту, где будет установлен внутренний блок. При этом магистраль может быть выполнена как внутренняя (утоплена в стену), так и наружная, которую обычно прячут в короба из пластика.

— чем меньше расстояние от внутреннего блока до внешнего, тем эффективнее работа системы и меньше потери энергии;

— перед испарителем не должно быть предметов, мешающих току воздуха: мебели, занавесок и т.п. Минимальное расстояние от мебели до блока от 3 м и более.

— блок не должен устанавливаться над батареями отопления;

— он должен быть доступен для сервисного обслуживания;

— блок нельзя устанавливать над мебелью или вплотную к потолку;

— блок не должен располагаться так, чтобы струя воздуха была направлена на рабочее место или на спальное место, иначе ангина или бронхит вам обеспечены;

— учитываем эстетику подвеса и крепления, сочетание кондиционера с интерьером.

4. Независимо от того является ли внутренний блок настенным (их 90%) или потолочным, важно обеспечить надежность и геометрическую правильность крепления. Блок крепится шурупами и кронштейнами к стене или к потолку, в зависимости от типа кондиционера. Кронштейны обязательно проверяются на прочность

Кронштейны обязательно проверяются на прочность.

5. Когда внутренний и внешний блок соединены между собой магистралью, производится вакуумация соединений: удаляются воздух и влага. Это выполняется с помощью специального оборудования.

Санкт-Петербург

ИНН: 7801190998 Юридический адрес: 191124, г. Санкт-Петербург, ул. Ставропольская, д. 10, лит. А

КПП: 784201001 Фактический адрес: 191124, г. Санкт-Петербург, ул. Ставропольская, д. 10, лит. А. (адрес для получения корреспонденции)

КПП: 772143001 Филиал ООО «Промоборудование-СИС» в г.Москва 109428, г.Москва, Рязанский пр-т, д.16, стр.4

р/с: 40702810555160162144 в Северо-Западный банк ОАО «Сбербанк России» г.Санкт-Петербург

БИК 044030653 к/с: 30101810500000000653

ОКПО 56325292 ОКОНХ 66000, 95130, 14112, 61124 ОКВЭД 51.70, 51.53.21, 51.54.2

Генеральный директор Иванова Татьяна Юрьевна

Характерные ошибки установки кондиционеров

Ситуации, когда кондиционер установлен неправильно, далеко не редкость. Причина тому вполне конкретна – это резкий рост расценок на установку сплит-систем среди профессиональных организаций и присутствие на рынке непрофессионалов. Если в 2009-м году стоимость монтажа сплит-системы от авторизированной организации была на уровне 700–800 грн, то в текущем 2011-м она достигает 1400 грн за три часа работы специалистов. Это половина стоимости средней сплит-системы, что есть необоснованно завышенной ценой, и вынуждает потребителей обращаться к несертифицированным специалистам или откровенным самоучкам.

Наиболее характерными ошибками установки сплит-системы являются:

— недопустимые перегибы трубок для прокачки фреона или перегиб трубок несколько раз, что увеличивает нагрузку на компрессор;

— установка конденсатора на застекленном балконе, что ухудшает циркуляцию воздуха;

— установка кондиционера в помещениях, где есть приборы с высокочастотными электромагнитными колебаниями: сверлильные или токарные станки, сварочное оборудование;

— установка блока испарителя с перекосом, что приводит к стеканию конденсата на пол;

—установка испарителя над батареями или другими источниками тепла.

Мебель не должна перекрывать ток воздуха от кондиционера

Но если ошибки уже сделаны, имеет смысл понять их причину и принять контрмеры:

— кондиционер создает сквозняк – изменить с помощью заслонок направление потока воздуха;

— когда кондиционер работает на обогрев, на внешнем блоке появляется лед. Скорее всего сплит-система не оборудована системой «автоматическая разморозка». Включите кондиционер в режим охлаждения, он постепенно нагреется и оттает.

— кондиционер не дает в жару нужного эффекта – проверить и по необходимости очистить фильтры, отключить нагревательные приборы, закрыть окна, заменить модель на более мощную;

— слабый воздушный поток, необходимо очистить фильтры кондиционера. Детали по уходу за кондиционером смотрите в статье Очистка и уход за кондиционером.

— из испарителя капает вода – вероятно, забит дренажный канал, возможна ледяная пробка. Необходимо вызвать мастера для прогрева оборудования.

— в процессе работы кондиционера возникает посторонний шум. Это может говорить об износе подшипников или разбалансировке вентилятора. Необходимо вызвать мастера для диагностики и ремонта.

— компрессор сильно греется. Это может говорить о падении давления фреона в системе. В этом случае кондиционер надо дозаправить и проверить герметичность (работа для сециалиста).

Надо отметить, что в Украине до сих пор нет четких стандартов и ДБНов по установке климатического оборудования. Поэтому фирмы, которые занимаются установкой систем кондиционирования, ориентируются на прилагаемые к оборудованию инструкции и стандарты Российской Федерации от 1991 г. (с изменениями от 2005 г.) СНиП 2.04.05-91.

Конденсат образует влага, содержащаяся в воздухе. Фреон в кондиционере находится в герметичном состоянии и не испаряется!

Поэтому всегда возникает проблема с способом отвада конденсата.

Есть разные варианты отвода конденсата.

Самый простой и неверный способ — это просто выброс его на улицу, но под кондиционером будет постоянно влажно, будет образовываться грибок или мох да и есть вероятность того что будет капать на прохожих.

Второй варинт это дренаж конденсата в ливневую канализацию (водосток).

Третий вариант это организация в многоэтажное здании отдельного стояка специально для водоотвода конденсата, но если невозможно будет при прокладке горизонтальных труб обеспечить достаточный наклон, то прийдется систему доукомплектовывать насосами.

Четвертый вариант , если это частная квартира в многоквартирном доме то это отвод конденсата в систему канализаии, рассмотрим его подробнее

Статистика показывает, что современный пользователь кондиционера понятия не имеет или просто не обращает внимания на такую побочную особенность этой техники, как выброс большого количества конденсата

А между тем, правильная организация отвода конденсата — это очень важное условие качественного монтажа климатической техники, ведь безграмотный монтаж может привести к весьма плачевным последствиям. На фотографиях ниже вы можете увидеть несколько примеров неправильного монтажа. Вряд ли требуют особых пояснений эти «американские горки и мертвые петли» или отсутствие изоляции на трубе отвода конденсата

И таких примеров можно привести великое множество

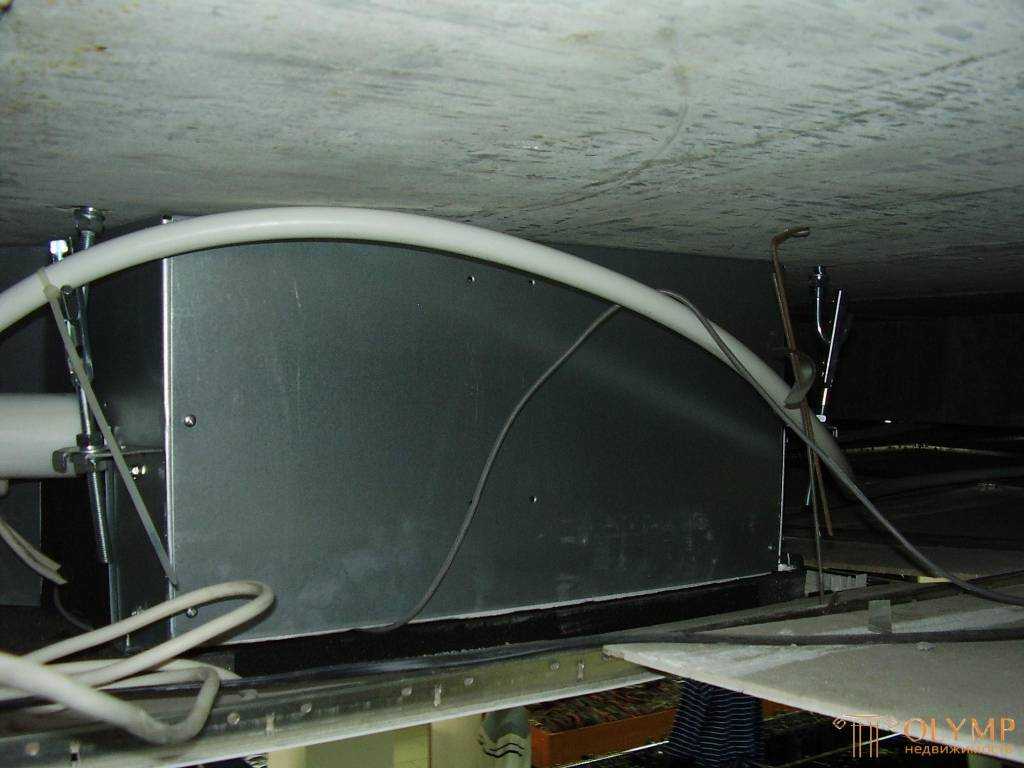

Вряд ли требуют особых пояснений эти «американские горки и мертвые петли» или отсутствие изоляции на трубе отвода конденсата. И таких примеров можно привести великое множество.

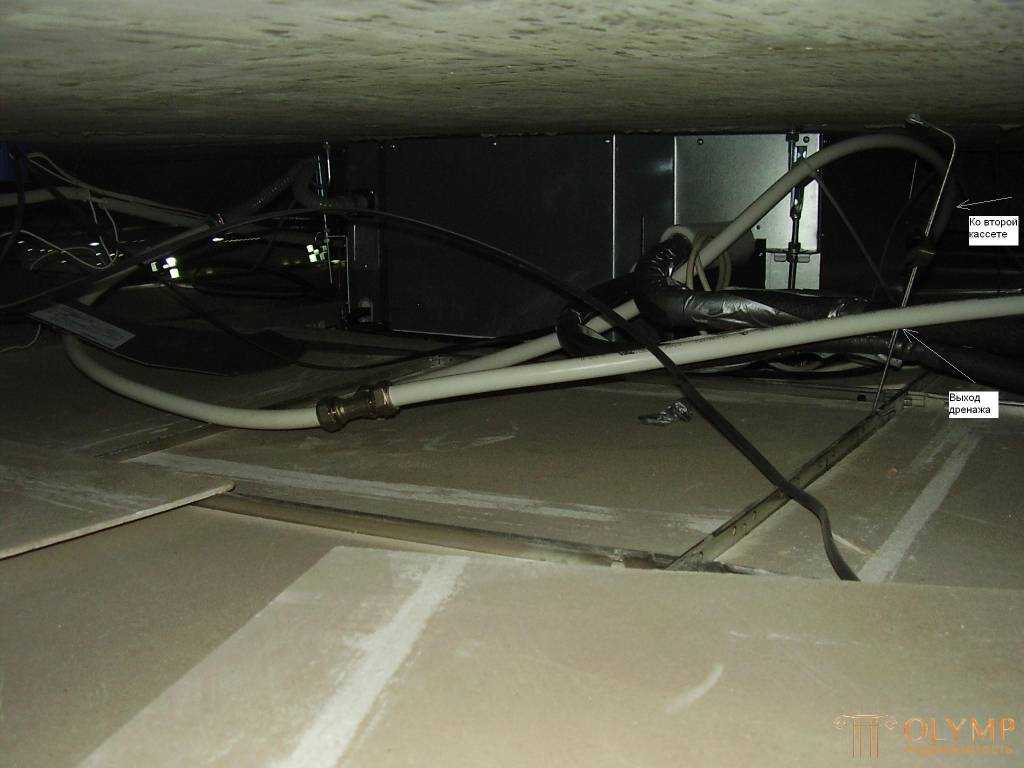

Очевидно, что спутанные, брошенные как попало, дренажные трубы этих кассетных блоков не позволят безболезненно удалять конденсат. Вода будет литься из блоков прямо в помещение, вызывая порчу имущества и нервов

Достаточно представить, что в пиковые часы нагрузки при максимальной температуре воздуха на 1кВт производительности кондиционер может выделять до 0,8 л/час конденсата! Поэтому еще раз повторим, что при монтаже кондиционера очень важно делать отвод конденсата в соответствии со всеми рекомендациями, а не как попало

Правильный дренаж — это когда…

Диаметр дренажной трубы не меньше диаметра трубы хладагента. В качестве дренажной трубы следует использовать полиэтиленовую или пластиковую трубу ПВХ. Обязательно пользуйтесь рекомендациями инструкции на данную модель кондиционера, например, инструкциями по установке и эксплуатации на модели кондиционеров TOSOT.

Дренажная труба помещена в теплоизоляцию. Ведь конденсат может образовываться и на поверхности трубы служащей для его отвода. Чтобы изоляция не разъезжалась, стыки изоляции должны быть скреплены монтажным скотчем.

Соединение зафиксировано хомутом. Дренажную трубу со сливной трубой блока соединяют хомутом во избежание протечек.

В сторону слива сделан уклон. Это делается для предотвращения скопления и перетока воды обратно в кондиционер, а также во избежание образования воздушных пузырей.

Каждые 1—1,5 метра использованы хомуты крепления. Если это правило не соблюдается, то в процессе эксплуатации труба может деформироваться.

Дренажная труба имеет изгиб. Это правило необходимо строго соблюдать при отводе конденсата непосредственно в канализацию. Такой изгиб трубы обеспечивает образование гидрозатвора и препятствует проникновению из дренажной трубы неприятных запахов.

Для дренажной трубы в кассетных и некоторых канальных блоках сделан подъем близкий к 90° по вертикали и отступ не менее 30 мм. В этих типах кондиционеров для подъема конденсата используется встроенный насос, так как ограниченное пространство за подвесным потолком не позволяет обеспечить трубе должный уклон для естественного отвода конденсата. Соблюдение указанных параметров не даст при отключении техники переливаться воде назад в кондиционер.

К штуцеру в наружном блоке подсоединен шланг. Напомним, что теплообменник наружного блока тоже образует конденсат. Для его отвода используют специальный штуцер, идущий в комплекте с блоком. Шланг к штуцеру подключается, чтобы избежать попадания конденсата на прохожих.

Варианты отвода конденсата

Существует несколько способов дренажа кондиционеров. Самый простой – сделать в стене или окне отверстие и пропустить через него на улицу шланг, который одним концом соединяется с патрубком ванночки, находящейся под испарителем внутреннего блока агрегата. Именно простота проделываемых операций считается большим плюсом данного способа.

Но есть у него и отрицательные стороны:

висячий со стороны стены шланг никак не увеличивает презентабельность внешнего вида строения, особенно это касается частного дома;
со свободного конца шланга во время работы кондиционера все время будет капать вода, которая, если попадет на соседний отлив окна (нижний), приведет к скандалу с соседями.

Второй вариант отвода конденсата – это соединить дренажную трубку с канализацией. Способ для многих помещений идеальный, но у него есть одна большая проблема – отсутствие канализационного участка в помещении, где установлен внутренний блок кондиционера. Выход из положения:

Провести монтаж канализационных труб в это помещение с уклоном до 3%.
Провести монтаж дренажных трубок до ближайшего участка канализации с тем же минимальным уклоном.

Какой вариант отвода конденсата от кондиционера в канализацию выбрать, каждый решает сам. Но необходимо обозначить, что наименьшие затраты как в плане финансов, так и в плане трудоемкости проводимых работ относятся ко второму методу. Во-первых, дренажные трубки можно прокладывать и внутри стены по проделанным штробам с последующей заделкой ремонтными растворами, и по напольному основанию с последующей отделкой.

Во-вторых, в качестве дренажных трубок можно использовать любые полые изделия герметичного типа. Чаще для этого приобретают гофрированную трубу мелкого диаметра.

Внимание! Чтобы неприятные запахи не проникали внутрь помещения из системы канализации, на стыке соединения дренажных трубок и труб канализационной системы устанавливается гидрозатвор в виде обычного канализационного сифона. Если возможности монтажа сифона нет, то гофрированную трубку изгибают в виде буквы «S». Тоже эффективный вариант

Тоже эффективный вариант.

И еще один момент. Если кондиционер долгое время не эксплуатируется, то гидрозатвор высыхает, что приводит к проникновению неприятных запахов из канализации. Поэтому периодически в систему слива надо заливать немного воды. И это, наверное, единственный минус данного способа.

Третий вариант отвода конденсата – установка специального насоса. Этот способ дренажа используется лишь в двух случаях: большая длина дренажной системы, в ней присутствуют перепады. В бытовых кондиционерах помпы в комплектацию не входят, хотя они продаются, как отдельный элемент, и приобрести его, плюс смонтировать не составит большого труда. Практически во всех промышленных агрегатах насосы для дренажа устанавливаются на заводе.

Насосы обязательно входят в стандартную комплектацию кассетных и канальных кондиционеров. Есть помпы, которые устанавливают во внешние блоки, но чаще их монтаж производится во внутренние. Обычно они комплектуются дополнительно емкостью, в которой собирается конденсат. А уже из нее насос откачивает жидкость.
