Особенности устройства принудительной вентиляции в погребе

Оптимальный микроклимат в погребе

Чтобы заготовки на зиму и другие продукты питания могли храниться максимально долго в целости и сохранности, важна правильная вентиляция погреба.

При этом значение имеет и уровень влажности, и оптимальная температура воздуха, чего невозможно добиться одной только вентиляционной системой.

Поэтому подвал должен быть хорошо гидроизолирован, при этом время от времени его нужно тщательно просушивать. Устранить избыток влаги в подвальном помещении можно несколькими способами.

В частности, стоит почаще проветривать погреб, особенно в теплое время года и при условии наличия вентиляции естественного типа.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

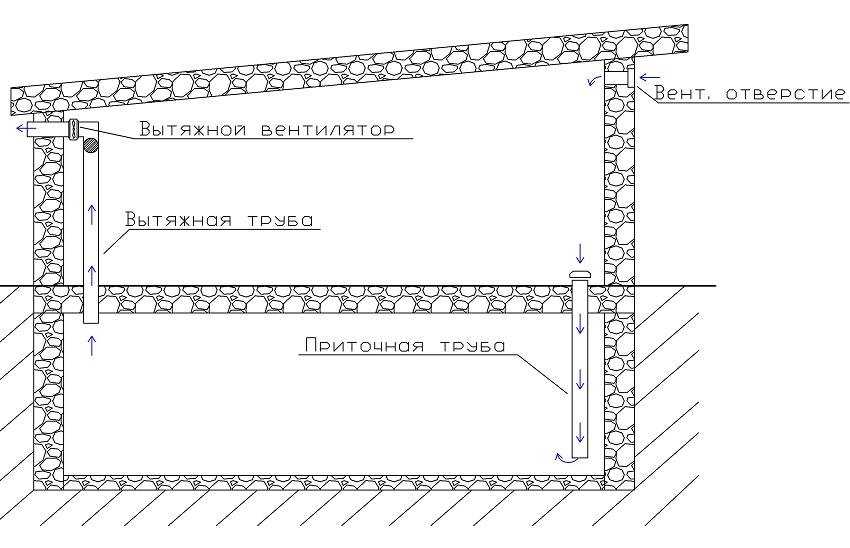

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Какие требования должны быть учтены?

Схема вентиляции погреба организуется таким образом, чтобы обеспечить поддержание стабильной температуры в помещении в течение всего года. Нагретые воздушные массы должны выходить наружу, а прохладные — заполнять пространство подвального помещения.

Кроме того, для реализации правильного воздухообмена требуется обеспечить стабильное поступление сухого и выход влажного воздуха. Делается это с помощью обычных труб, которые могут применяться в подвале гаража или многоквартирного дома. Главной задачей является защита от повышенной сырости, которая становится причиной порчи продуктов. Кроме того, влажное подвальное помещение негативно сказывается на микроклимате в самом доме.

Вентиляция в погребе своими руками будет эффективной, если соблюсти следующие требования к помещению:

• Никаких солнечных лучей. Даже качественная вентиляция подвала будет бесполезна, если внутрь проникает свет с улицы. Допускается только электрическое освещение.
• Выдерживание конкретного режима температуры. При создании подвалов используются помещения под домом, что требует особого подхода к организации микроклимата.
• Качественная вентиляция в подвале. В подвальную комнату должен поступать прохладный, а отводится теплый воздух.
• Соблюдение влажности. Оптимальный параметр — 85-90%. Если вентиляция в погребе под домом сделана правильно, добиться такого результата не составит труда.

Как видно из рассмотренных требований, главная задача — организация правильной приточно-вытяжной системы, обеспечивающей оптимальный температурный режим и нормальную влажность. Если вентиляция подвала сделана с ошибками, это приводит к множеству проблем — порче хранящихся продукции, образованию плесени и грибка, появлению затхлости в помещении.

Как правильно сделать вентиляцию в погребе ‒ Подготовка подвала к постоянной эксплуатации

Устройство вентиляции в подвальном помещении, предназначенном для хранения продуктов, монтажными работами не заканчивается. Для обеспечения нормального микроклимата в погребе, его необходимо хорошо просушить, проверить эффективность работы системы и соблюдать определенные правила при дальнейшей эксплуатации.

Способы просушить новое помещение

Перед началом просушки погреба необходимо проверить эффективность работы смонтированной системы. Это связано с тем, что влага во время сушки должна удаляться и проще всего это сделать через вытяжную трубу. Для проверки сверните в рулон старую газету и подождите, пока она прогорит примерно на четверть.

После этого потушите ее таким образом, чтобы она продолжала тлеть. Если дым от газеты свободно удаляется через вытяжку, то система работает нормально, если нет, то нужно еще раз проверить правильность расчетов и высоту вывода трубного оголовка.

Просушку следует проводить в теплое время года, до закладки продуктов в погреб на хранение. Суть распространенных и доступных способов просушки заключается в повышении температуры воздуха внутри помещения, что спровоцирует усиленный воздухообмен и удаление испарившейся влаги через вытяжку.

Влагопоглощающие материалы

Возможен вариант, использования гигроскопичных веществ, типа негашеной извести, прокаленной поваренной соли или дорогих технических силикагелей, активно и эффективно поглощающих, различную влагу. Это очень продолжительные и затратные способы. Поэтому, правильно сделать вентиляцию в погребе своими руками, становится значительно дороже. Но, как показывает практика, использование влагопоглощающих материалов, заметно уменьшает количество влаги и хорошо стабилизирует оптимальный микроклимат, в подземном строение.

Пламя на входе в вытяжную трубу

Если зажечь большую свечу или простую спиртовку, а далее, поднести пламя к вытяжному отверстию, то воздух станет нагреваться и циркуляция ускориться. Поступающий с улицы сухой и теплый воздух, начнет заметно прогревать погреб. А значит, активно поглощать влагу и выводить на улицу. Однако, потребуется большое количество свечей и процесс нагрева воздуха, занимает несколько дней. Поэтому, такой способ нагрева, на много затратный и менее эффективный.

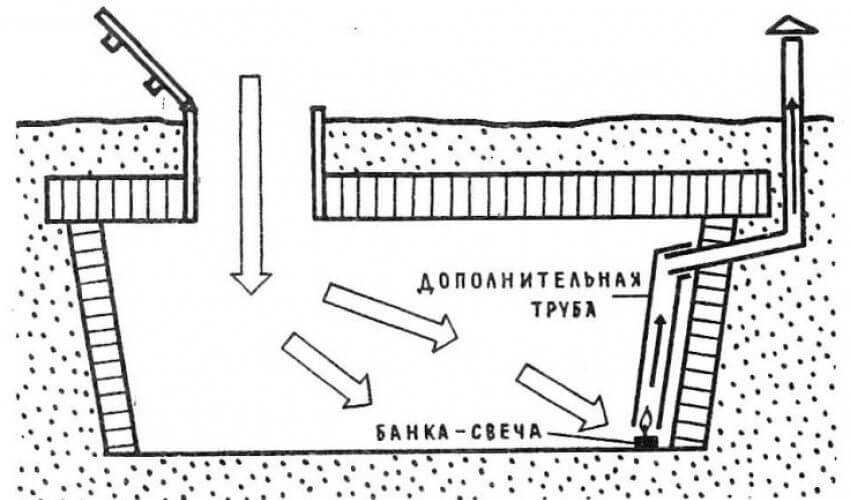

Свечи для просушки подвала

Использование источника тепла

Если установить источник тепла, прогреть помещение погреба, намного быстрее. Это может быть жаровня, печка-буржуйка, электронагреватель и да-же, обычная газовая горелка. Применение открытого огня, заставляет решать задачу, эффективного удаления продуктов горения: угарный газ и т.п. Поэтому, такой источник тепла, обычно опускают вниз на подвеске.

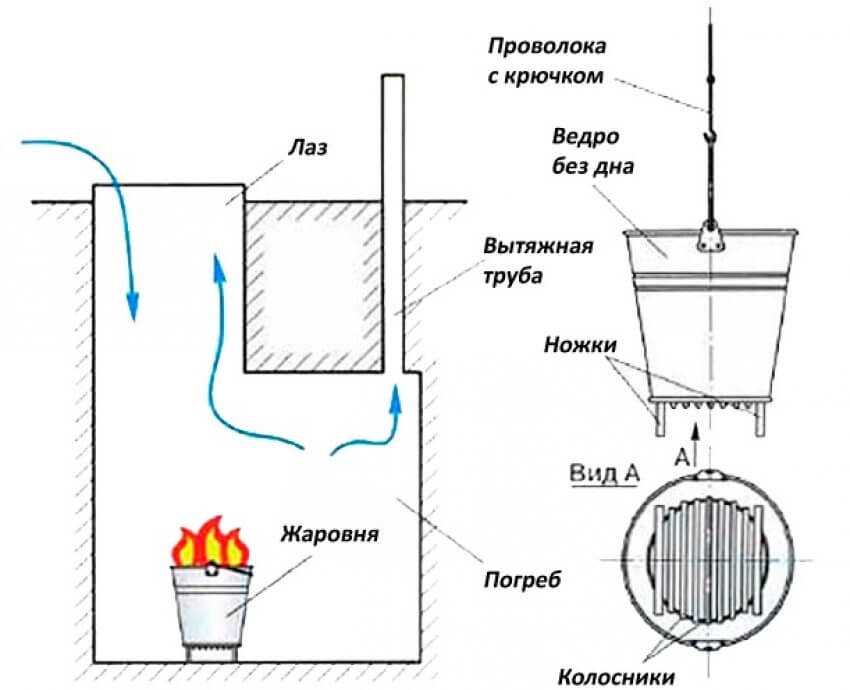

Сушка с помощью жаровни

Конечно, электронагреватели любой конструкции сравнительно безопасны. Такое преимущество связано, из-за отсутствия угарного газа. Но все-же, потребуют дополнительные финансовые траты ‒ оплата за электроэнергию. Поэтому, выбор оптимального и практичного способа прогрева подземного хранилища, остается только за вами.

Помимо, указанных выше мер, дополнительно, про эффективную борьбу с сыростью в подвале капитального строения, можно свободно прочитать, в информационной статье: «Как избавиться от сырости в подвале».

Принудительная вентиляция подвальных помещений

Принудительный способ проветривания обеспечивает высокую тягу воздуха внутри трубы за счёт системы вентиляторов, работающих на приток или отток. Благодаря тому, что система работает от электропитания, она обладает достаточной мощностью для полного обновления воздуха в помещении.

Самостоятельно принудительную вентиляцию соорудить достаточно сложно. Для этого жильцы, как правило, обращаются к услугам специализированных фирм. Проблемы в установке главным образом возникают на этапе синхронизации вентиляторов, их подключении к электросети и при конструировании воздуховодов. Поэтому, если вы не знаете, как сделать вытяжку из подвала, стоит воспользоваться помощью профессиональных мастеров.

При монтаже такой системы проветривания очень важно правильно рассчитать объёмы воздушных масс в помещении. Это можно сделать, подсчитав площадь комнаты и умножив её на три

В зависимости от полученной цифры стоит подбирать мощность вентилятора – она вычисляется по объёму воздуха, который проходит через прибор в течение часа, а также по пропускной способности воздуховодов. Чтобы не запутаться в расчётах, можно обратиться за помощью к консультантам в магазине, где планируется купить вентиляторы.

Сделать установку вентиляторов в уже готовой вентиляции в подвале своими руками довольно просто. В магазине можно подобрать приборы, которые будут идеально подходить по диаметру труб стандартной величины. В продаже существуют модели самой различной мощности – для небольших подвалов подойдёт прибор с низкими показателями, а для крупных придётся произвести расчёт объёмов воздуха. Вентиляторы обычно выпускают в корпусах со специальными креплениями для труб. Остаётся лишь подобрать герметичный материал для надёжного соединения всех частей.

Управление системой осуществляется с помощью специальной панели, на которой могут быть кнопки переключения следующих режимов:

• включение и выключение системы вентиляции;
• регулировка работы приточных и вытяжных вентиляторов;
• датчики тепла и влажности;
• таймер – для автоматической активации системы.

Разумеется, если подвал используется в бытовых целях, можно обойтись самым простым вариантом вытяжной и приточной системы, без дополнительных функций.

Однако, если в помещении хранятся продукты, сушится белье или планируется создание жилой комнаты, стоит приобрести улучшенную модель прибора. Это позволит не тратить лишнее время и силы на регулировку систем вентиляции.

Расчет воздухообмена с учетом тепла и влаги

При необходимости расчета воздухообмена, учитывающего устранение избыточного тепла, используется формула:

L=Q/(p•Cр•(t_у-t_п))

В которой:

• p – плотность воздуха (при t 20 °С равна 1,205 кг/м3);
• C_р – теплоемкость воздуха ( при t 20°С  равна 1,005 кДж/(кг•К));
• Q – объем выделяемого тепла в подвал, кВт;
• t_у – температура воздуха, удаляемого из помещения, °С;
• t_п – температура приточного воздуха, °С.

Потребность учета тепла, устраняемого при вентиляции, необходима для поддержания определенного температурного баланса в атмосфере подвала.

В подвалах частных домов часто устраиваются спортзалы. В этом варианте использования подвального помещения полноценный воздухообмен особенно важен

Одновременно с устранением воздуха в процессе воздухообмена удаляется влага, выделенная в него различными влагосодержащими объектами (в т.ч. людьми). Формула для вычисления воздухообмена с учетом выделения влаги:

L=D/((d_у-d_п)•p)

В которой:

• D – количество влаги, выделяемой при воздухообмене, г/ч;
• d_у – содержание влаги в удаляемом воздухе, г воды/кг воздуха;
• d_п – содержание влаги в приточном воздухе, г воды/кг воздуха;
• p – плотность воздуха (при t 20оС составляет 1,205 кг/м3).

Воздухообмен, включающий в себя выделение влаги, рассчитывается для объектов повышенной влажности (к примеру, бассейнов). Также выделение влаги принимается в расчет для подвальных помещений, посещаемых людьми с целью физических упражнений (к примеру, спортзал).

Стабильно высокая влажность воздуха значительно осложнит работу принудительной вентиляции подвала. Потребуется дополнение вентиляции фильтрами для сбора конденсированной влаги.

Особенности обустройства

Для чего нужны продухи в фундаменте ясно. Они являются основными элементами устройства вентиляции, которая необходима для удаления в подполе влажного воздуха, а также природного газа радона. Но качество самого процесса проветривания зависит от того, полностью ли были соблюдены при расчете требования СНИП. При любой строительной деятельности проектировщики должны руководствоваться такими особенностями:

1. Приточные и вытяжные вентиляционные отверстия должны располагаться на противоположных друг другу стенах фундамента.
2. Площадь одного продуха должна быть не меньше 0,05 м², и не больше – 0,85 м². Отверстия с большей площадью необходимо армировать.
3. Общая площадь продухов во всем доме должна равняться 1/400 от площади техподполий. А при расположении сооружений в местах с повышенной радиоактивностью – 1/150.

Вентиляция подполья требует равномерного расположения продушин. Главное, избежать появления невентилируемых зон. Для этого нужен дополнительный расчет архитектурных особенностей здания, определяющий особенности фундамента, наличие в нем перегородок и закрытых пространств. Все этапы обустройства многоквартирных домов вентиляцией должны проводиться на первых этапах строительства. А это облегчает не только работу над расчетом, но и монтажом продухов подполья.

Но, чаще всего при работах с фундаментом, к устройству продухов подходят на ранних этапах строительства. Поэтому во время заливки, короб под будущие «окна» закладывают не менее чем в 30 см от земли.

Правильное расположение продухов в подвале, по требованиям СНиП, обеспечивает беспрепятственное движение воздуха под полом. Поэтому в подвалах жилых домов, «окна» располагают симметрично. То есть их количество должно быть четным. А для того чтобы в пространстве фундамента не было невентилируемых зон, крайние от угла продухи должны быть установлены на расстоянии от внутреннего угла здания не более чем 90 см.

Монтаж вентиляции своими руками

Самостоятельное выполнение работ по установке оборудование циркуляции воздуха в подвальном помещении требует детального ознакомления с особенностями оборудования и принципами осуществления вентиляции.

В зависимости от размеров подвального помещения производите монтаж конкретный системы циркуляции воздуха:

1. Установку естественной вентиляции осуществляйте при площади подвала менее 50 квадратных метров.
2. Монтаж принудительной вентиляции производите при увеличенной площади подвального помещения.

Выполнение работ по установке вентиляционного оборудования в построенном здании можно выполнить своими силами. Понадобится перфоратор, болгарка и дрель для выполнения отверстий и формирования каналов в основании здания, стенах, цоколе и перекрытии. Остановимся детально на этапах выполнения мероприятий по монтажу вентиляционных коммуникаций.

Этапы выполнения работ по установке

При небольшой площади подвального помещения для обеспечения воздухообмена выполните в цоколе зданий небольшие каналы (продухи), расположенные на противоположных стенах.

Вентилирование небольших подвалов осуществляется через каналы в основании здания

Установите решётки, предотвращающие проникновение грызунов в подвал.

Установка решетки надежно защитит подвал от крыс и мышей

Смонтируйте внутри подвала заслонки на отверстиях, предназначенные для регулировки объёмов поступающего воздуха.

Не всегда продухи обеспечивают желаемую эффективность воздухообмена. В этом случае рекомендуем установить вентиляцию приточно-вытяжного типа.

Приточно-вытяжная вентиляция состоит из двух воздушных магистралей

Производите монтаж следующим образом:

1. Подготовьте металлические или пластиковые трубы для приточной магистрали и вытяжного канала диаметром 10–15 см.

2. Произведите разметку противоположных участков подвального помещения, в которых необходимо выполнить отверстия для подвода воздуховодов.

3. Просверлите в цокольной и потолочной части подвала отверстия, соответствующие размерам воздушных магистралей.

4. Установите приточную трубу, обеспечив расположение внешней части на расстоянии 1 метр от нулевой отметки, а внутренней — на уровне 0,2–0,5 м от пола.

5. Введите в потолочное отверстие вытяжную трубу, которая должна выйти через отверстие в крыше здания.
6. Зафиксируйте вытяжную магистраль, обеспечив расстояние над коньком здания более 50 см, необходимое для обеспечения тяги.

7. Утеплите поверхности вытяжной трубы, выходящие за пределы здания и находящиеся на чердаке.

8. Устраните зазоры между трубами в цокольной и потолочной части, используя герметик.
9. Смонтируйте в подвальном помещении на вытяжном канале сборник конденсата, оснащённый краном для удаления жидкости.

10. Закрепите в верхней части вытяжной магистрали колпак, предохраняющий трубу от попадания осадков и способствующий усилению тяги.

11. Смонтируйте защитные решётки на приточных каналах.

Используйте для крепления труб хомуты, надёжно закрепляйте элементы системы при монтаже.

Эффективная работа приточно-вытяжной системы гарантирована при площади подвала 20–40 кв. м. Для увеличенных помещений потребуется монтаж установки принудительного воздухообмена. Установку сложных вентиляционных систем, оборудованных устройствами кондиционирования и регулирования температурного режима рекомендуем поручить профессионалам.

Видео по монтажу оборудования

Представленное видео предоставит дополнительную информацию об установке элементов вентиляционной системы.

Пошаговая инструкция по монтажу

Инструкция:

Монтаж вытяжной трубы. Сначала её нужно провести по потолку. После этого её нужно вывести на крышу. Лучшее место для установки этого конструктивного элемента — вблизи каменного или дымового канала.

Такое расположение имеет ряд преимуществ:

• улучшение воздухообмена;
• улучшение тяги.

Заслонкой нужно оснастить нижнюю вытяжку. Заслонка даёт возможность регулировать тягу. Верхнее отверстия нужно оснастить решёткой. Решётка будет предотвращать засорение мусором и листвой.

Монтаж приточной трубы. Этот конструктивный элемент устанавливается в противоположном углу. Он выводится на крышу. В верхней части нужно установить специальную сеточку.
