Монтаж вентиляционных труб на крыше

Высота вентиляционной трубы над крышей

При выборе высоты трубы, которая будет находиться на кровле, в первую очередь нужно учитывать её диаметр. По СНиП высота вентиляционных труб над крышами должна соответствовать ряду правил в зависимости от типа кровли и прочих условий. Основные из них:

1. При расположении вентиляционной конструкции в непосредственной близости от дымохода её высота должна быть аналогична дымовой трубе.
2. Если крыша плоская, то рекомендованная высота вентиляционного выхода должна соответствовать параметру не менее полуметра.
3. Если труба установлена на дистанции в 1,5 метра от конька, то тогда её высота должна быть больше 50 см.
4. При расстоянии от конька до вентиляционной трубы от полутора метров и выше её высота должна соответствовать коньку или быть выше его.
5. Если труба располагается удалённо от конька крыши (на 3 м и более) то высота в таком случае рассчитывается так: вниз от конька проводится условная линия под углом 10 градусов в направлении горизонта. Высота трубы не должна быть ниже, чем у этой линии.

Обеспечение безопасной эксплуатации системы

Еще на этапе проектирования следует продумать возможность свободного доступа ко всем технологическим и функциональным узлам вентиляционного канала. Точки соединения, крепления, переходные участки и рабочее оборудование должны быть открыты для возможности оперативного ремонта. Нарушение герметизации – наиболее опасное явление при эксплуатации таких систем. Вывод в жилые помещения газов от сточных вод опасен для здоровья, поэтому устранять неисправность следует как можно быстрее.

Примерно раз в полгода в регулярном режиме проводится диагностика вентиляционной системы канализации, при которой оценивается техническое состояние коммуникаций от нижней точки соединения до выходной части наружу. Для сложных и производительных систем, работающих с большими объемами, желательно установить и климатическую автоматику. К ней подключаются и датчики контроля воздушной среды в местах прохождения фановой трубы.

Правильный подход к утеплению

Чтобы ответить на вопрос: как утеплить вентиляционную трубу в частном доме правильно и одновременно экономно – следует разобраться в причинах появления конденсата. Разница температур всегда приводит к появлению конденсата, но наиболее обильное выделение «росы» наблюдается на отрезке активного соприкосновения теплого и холодного воздуха. Чем ближе удастся его передвинуть к выходному отверстию трубопровода, тем меньшими окажутся потенциальная опасность и ущерб от конденсата.

Идеальным случаем считается ситуация, при которой смешивание холодного и горячего воздуха происходит в участке вентиляционной трубы, расположенном за пределами здания. Но реализовать это на практике удается не всегда.

Поэтому для дымоходов и воздуховодов на неотапливаемом чердаке утепление каналов считается обязательным. Благодаря этому удастся вывести «мокрую» зону – место наиболее активного образования росы – за стены постройки. Такое решение поможет даже при активном появлении большого количества конденсата не позволить влаге проникать в стены, провоцируя появление сырости, грибка и остальных сопутствующих неприятностей.

Поиск оптимального места

Вертикальный дымоход от печного отопления, камина или газового котла благодаря выходу горячего воздуха будет полностью очищаться от влаги в процессе отопления помещения. Горизонтальные воздуховоды, выход которых располагается в стене, изначально должны монтироваться с уклоном книзу минимум в несколько градусов. Это позволяет скопившейся влаге стекать наружу, а не внутрь помещения. Поэтому самым важным моментом перед утеплением таких воздушных каналов является проверка наличия уклона для ее вывода. Иначе даже утепленные вентиляционные трубы станут в будущем источником проблем, пусть и заметно позже, чем вообще без теплоизоляции.

Обязательным местом для утепления труб воздуховодов является неотапливаемое чердачное помещение. Именно в нем разница температур в холодное время года становится источником проблем из-за образования влаги. Конденсат на них, вне зависимости от того использованы пластиковые трубы или металлические, образуется как внутри, так и снаружи.

Выбор лучшего материала

Чтобы теплоизоляция любых: пластиковых, металлических и разных других вентиляционных труб оказалась достаточно эффективной, но и не ударила по бюджету – следует правильно выбрать утеплитель. Сегодня существует достаточно богатый выбор материалов для этого, как доступных так и достаточно дорогостоящих. Самыми рекомендуемыми вариантами являются следующие виды утеплителя:

• Минеральная вата. Недорогой пожаробезопасный вариант, доступный практически в любом строительном магазине. Обратной стороной доступности минеральной ваты является трудоёмкость монтажа и необходимость последующей ее защиты фольгой или оцинковкой. Боится влаги.
• Каменная вата. Обладает достоинствами минеральной ваты, а также ее недостатками. Со временем слеживается и теряет свои теплоизоляционные свойства.
• Пенополиуретан и пенопласт. Разъёмные конструкции для труб определенного диаметра. Недорогие, но обеспечивающие отличную тепло- и влагоизоляцию. Недостатком материалов является высокая пожароопасность и достаточно низкая устойчивость к механическим повреждениям.
• Вспененный полиэтилен. Утеплитель, предлагаемый в виде готовых трубок разного диаметра. Недорогой, отличатся хорошими показателями теплоизоляции, не боится влаги. Недостатком является необходимость надевать теплоизолятор на трубу воздуховода, что неудобно или даже иногда невозможно.

Выбор – чем утеплить вентиляционную трубу – каждый проводит сам. Основное правило, на которое рекомендуется опираться при выборе – приобретать тот материал, который наиболее полно решит проблему конденсата частной вентиляционной сети.

Самостоятельное изготовление грибка для трубы

В первую очередь следует подготовить расходные материалы и инструменты, в том числе:

Перед началом работы нужно выполнить на листе картона чертеж и примерить заготовку.

Последовательность действий при изготовлении грибка на трубу вентиляции будет  следующей:

На металлическом листе отмеряют прямоугольник определенного размера и отрезают его.Чтобы изготовить заготовку для крышки круглой формы со срезанным краем, нужно вырезать круг из прямоугольника и отрезать до центра уголок в 45 градусов.

Края пластины подгибают при помощи киянки.Заготовке придают изгиб покатой формы. Для этого можно использовать угол рабочего стола или поверхность железного уголка.Заготовку соединяют по линиям сгиба и обрабатывают киянкой.Для устранения погрешностей формы, необходимо пройтись заготовкой по плоской поверхности. Теперь шапочка подготовлена.Для основы также нужно вырезать прямоугольник.

Чтобы знать его длину, снимают замеры с трубы и добавляют запасные несколько сантиметров. Торцы заготовки обрабатывают киянкой. Придают пластине цилиндрическую форму и соединяют концы.Из остатков металлического листа делают 3 – 4 ножки, складывая отрезки вдвое.

На их концах просверливают дырки, потом ножки снизу загибают.В шапочке с равными промежутками просверливают дырки и заклепками прикрепляют ножки. Примеряют шапочку к основе и при помощи маркера отмечают места для заклепок. Просверлив дырки, скрепляют конструкцию грибка заклепками.

Прежде, чем приступать к окончательной сборке, необходимо убедиться в ровности шапки, поставив конус на максимально ровную поверхность. Перед покраской изделия, до того, как соединять элементы, заготовку зачищают, грунтуют, покрывают антикоррозийным средством. Красящий состав для наружных работ наносят в 2 – 3 слоя.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Требования к монтажу вентиляционной трубы

Соблюдение требований, которые выдвигаются к установке узла вентиляции – залог того, что в доме не будет плесени или повышенной влажности. Одна из задач кровли – защита помещения от проникновения осадков, а также поддержание оптимального температурного режима, который является комфортным для жильцов дома.

Вентиляционная труба – сквозное отверстие, проходящее через крышу. То есть, для того чтобы провести вентиляцию через крышу, необходимо сделать сквозную дыру, которая откроет доступ осадкам в дом.

Вентиляционная труба может выглядеть довольно стильно, разнообразие материалов, форм этих изделий позволяет не скрывать этот атрибут, а выставлять его на показ

Именно поэтому место входа вентиляции нуждается в дополнительной изоляции от осадков, талой воды. Кроме того, оно должно быть защищенным от образования конденсата. Последний возникает из-за высокой разницы в температуре между той, которая была достигнута внутри помещения и той, что на улице. Таким образом, основное требование к вентиляционной трубе – ее полная герметичность и теплоизоляция.

Также, важно позаботиться о том, чтобы осадки свободно стекали с кровли, то есть вентиляционная труба не препятствовала этому. Задача не из легких

С одной стороны, ничего не должно мешать притоку свежего воздуха в помещение. С другой – труба должна пропускать только воздух, но мешать проникновению осадков, насекомых и т.д.

Для решения перечисленных проблем можно установить специальные узлы прохода. С их помощью обеспечивается бесперебойная транспортировка потоков воздуха, без существенного вмешательства в функциональность кровли.

Основные требования при монтаже вентиляционной шахты следующие:

• защита от так называемых «мостиков холода» – не допускать образования мест, через которые может уходить тепло из помещения;
• герметизация;
• обязательное требование – плотное прилегание вентиляционной трубы к крыше;
• установка дополнительных защитных элементов – после герметизации места стыков прикрываются дополнительными конструкциями (они выполняют как декоративную, так и практическую функцию).

Если на крыше есть несколько выходов, например, дымоход, телевизионная антенна или спутник, то можно создать одну общую шахту, через которую они будут выходить.

Шахта на крыше монтируется для того, чтобы скрыть обилие выходов, которые выведены через крышу и обезопасить их от осадков

Ко всем этим выходам можно добавить и отверстие вентиляции, то есть примыкание кровли к вентиляционной шахте будет происходить через специальный отвод. Шахта конструируется из металла или дерева, желательно продумать о способе вывода вентиляции и других коммуникаций в момент строительства кровли.

Стоит помнить, что для идеального примыкания воздуховодов к металлической кровле или крыше из любого другого материала, лучше делать трубу вентиляции квадратной или прямоугольной.

В этом случае для обеспечения правильного примыкания воздуховода, используют квадратную накладку. Она надевается сверху на трубу и обеспечивает ее защиту. Пространство, образованное между трубой вентиляции и накладкой, заполняется песком или любой другой невозгораемой смесью.

Для того чтобы придать крыше более эстетический вид, можно соорудить общий короб, в котором будут спрятаны все трубы

Для защиты помещения от проникновения влаги для стыков используется герметик, а в верхней части вентиляционной трубы устанавливается дефлектор.

Дополнительные требования устанавливаются и для длины вентиляционной трубы, при отсутствии тяги в ней могут монтироваться вентиляторы.

Высота трубы должна быть не меньше дымохода. Кроме того, расстояние между стыком и дефлектором должно быть достаточным для свободного перемещения воздушных масс.

Для того чтобы избежать появления конденсата или неправильного стекания осадков, важно правильно установить трубу вентиляции, соблюдая требования к ее высоте и месту размещения на крыше

Узел вентиляции можно располагать вдоль ската крыши. Именно в этом случае труба не будет создавать препятствий для схода снега или свободного стекания осадков с кровли.

Самое идеальное место – конек, как верхняя часть крыши. Только так можно обеспечить максимальную тягу, без монтажа дополнительных вентиляторов.

Вентиляционные трубы

Труба является главным элементом вытяжки и отопительной системы. Ее организация – довольно сложное задание, в частности если строение большое

Осуществляя проектирование помещений, специалисты в обязательном порядке берут во внимание расположение вентиляционной вытяжки

Оптимальное решение – присутствие во всех помещениях вентиляционных окон, находящихся напротив окна, под потолком. В процессе создания стен по технологиям ТИСЭ возведение дымоходной трубы и вентиляционной вытяжки становится проще за счет наличия в стене вертикального канала.

Все помещения могут быть оснащены окнами вытяжной вентиляции, которые сообщаются с ними.

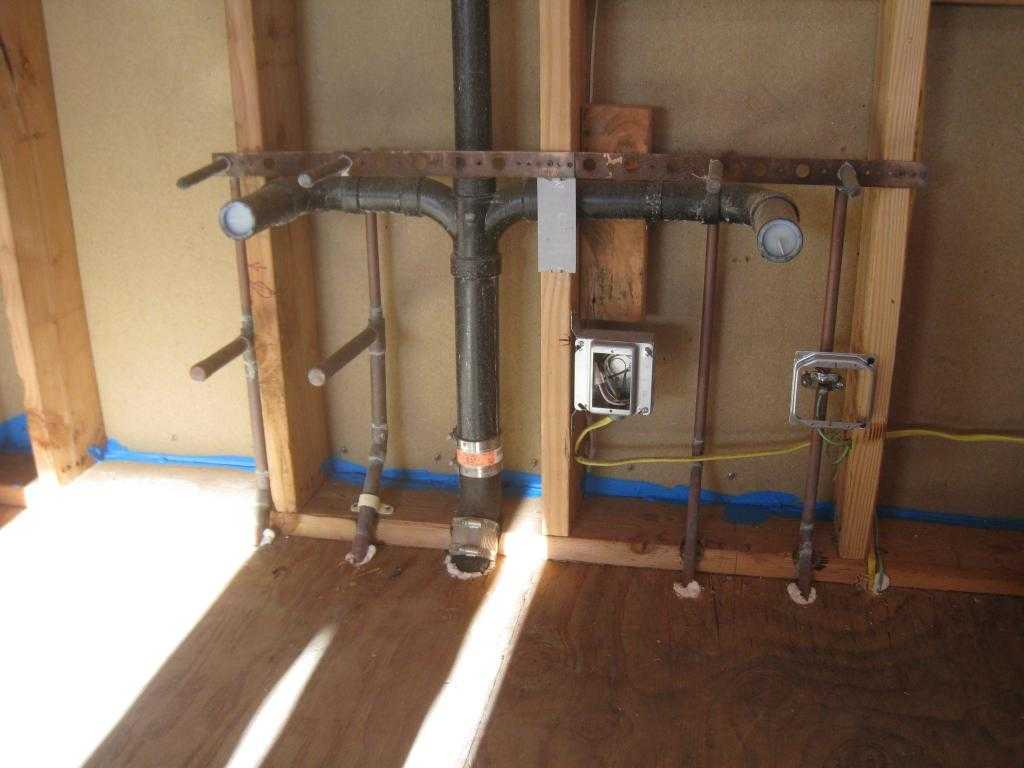

Проектирование вентиляционной системы

На этапе разработки проекта составляется схема расположения вентиляционных контуров, связывающих канализационный трубопровод и уличную воздушную среду. Основные расчеты делаются в отношении внутридомовых развязок. В классической схеме основу таких вентиляций формирует вертикальный стояк (фановая труба). В проекте следует продумать место его расположения и диаметр. Что касается первого нюанса, то стояк рекомендуется располагать как можно ближе к окнам и другим проемам, напрямую связанным с улицей. Чем меньше расстояния будет до точек выхода наружу, тем лучше. Диаметр для каналов частного дома в среднем составляет 110 мм, но, опять же, многое будет зависеть от технических возможностей устройства стояка.

Не стоит забывать, что коммуникационные каналы отопления, вентиляции, водоснабжения и канализации архитекторы стараются объединять в одну магистраль для экономии пространства. То есть один крупный канал, связывающий первый и второй этаж, может предусматривать в себе линии отопления, водоснабжения и стандартной вентиляции. Однако данный принцип совмещения труб не работает в отношении фановой трубы именно в силу санитарных ограничений. Данный стояк обязательно размещается отдельно с собственной изоляцией.

Выводы и полезное видео по теме

Для наглядной демонстрации того, как отличаются между собой сэндвич трубы для вентиляционной системы и для дымохода можно посмотреть это видео:

Особенности монтажа вентиляции своими силами рассмотрены в следующем ролике:

Использование сэндвич труб для вентиляции – оптимальное решение как для промышленных предприятий, так и для небольших частных домов. Простота в сборке и несложные требования позволяют самостоятельно произвести монтаж такой системы вентиляции.

При соблюдении правил техники безопасности, инструкций по сборке и вышеуказанных советов, собранная система будет достаточно эффективна в работе в течении всего периода эксплуатации.
