Вентиляция погреба: особенности обустройства, схемы, используемое оборудование

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

  • положительная сторона – это дешевизна вытяжки и относительная простота установки;
  • недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

  • В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
  • Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
  • По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
  • Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

  • Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
  • Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
  • вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

  • Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
  • Чем меньше изгибов и поворотов, тем лучше будет проветривание.
  • Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.
Вид Установка Нюансы
Вытяжная Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку.

Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.

1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см.

2. Приточный канал подполья на улице находится ниже вытяжного.

3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления.

4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.

Приточная Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см.

Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Усовершенствованные схемы

В случае, если вы сомневаетесь в том, что сможете выполнить вентиляцию правильно, можно сделать одну небольшую хитрость – поставить два вентилятора на вход и выход. Это очень похоже на приточно-вытяжную систему, только она немного меньше по размерам и проще по конструкции. Также эта система гарантирует не только регуляцию влажности, но и отсутствие запахов, так как замена производится довольно быстро. В свою очередь, по причине быстрого замещения отработанного воздуха чистым, можно составлять график. Например, сделать автоматическое включение вентиляторов раз в час на 10 минут. Естественно, все эти показатели требуется выводить опытным путем.

Специалисты советуют делать съемные вентиляторы, так как зимой они не нужны по причине большого перепада температур. А когда придет весна и лето – можно монтировать и принудительную систему, чтобы постепенно проводить подготовку погреба к сезонному использованию.

Двухтрубная

Вентиляция погреба с двумя трубами – универсальная схема, которая может работать как естественным образом, так и принудительно.

Основные элементы.

  1. Приточная труба – обеспечивает подачу воздуха.
  2. Зонтик (ещё лучше дефлектор), сетка для защиты от осадков, мусора и грызунов.
  3. Входной участок трубы располагается на высоте 20 – 30 см от пола.
  4. Вытяжная труба на расстоянии 0 – 10 см от потолка.
  5. Аналогично п. 2.

Устраивается вентиляция одновременно со строительством. Других вариантов просто нет. На фото не видно, как будет заходить приточка. Не рекомендуется делать повороты с углом 90°. Лучше использовать два отвода по 45°.

Расчёт диаметра труб

Важная величина для организации достаточного воздухообмена. Высчитывать её можно несколькими способами.

В профессиональных овощехранилищах её рассчитывают в зависимости от количества и видов овощей. 100 кг картофеля требуют 3,5 куба воздуха в час, 100 кг моркови, лука – 7,5 кубов.

Расчёт идёт по формуле:

F = L/3600 х V, (1)

где

F – площадь трубы в м2, L – объём необходимого воздуха, V – скорость потока. Принимается за 1 м/с, 3600 – количество секунд в 1 часе.

На хранении будет находиться 300 кг картофеля, 100 кг других овощей.

3 х 3,5 + 1 х 7,5 = 18 м3/час. F = 18/3600 х 1 = 0,005м2. R = √ S/π = √ 0,005/3,14 = 0,04 м. (2)

Необходимый диаметр = 80 мм.

Второй вариант.

На 1 метр площади подвала требуется 25 см2 сечения вентканалов.

При площади 10 м2 это 250 см2. Вычисляем радиус по формуле (2): R = 89 мм, диаметр 18 см.

Третий вариант.

Площадь трубы принимается как 1/400 площади погреба. При 10 м2 это 0,025 м2. Через площадь круга R = 89 мм, диаметр труб 18 см.

Как видим, два последних варианта дают одинаковый результат.

Ещё один способ расчёта: воздух в погребе должен меняться минимум 2 раза в час.

При площади 10м2 и высоте 2,1 м объём воздуха будет 21 куб. Расход в час – 42 куба. Считаем по формуле (1), затем (2). Результат – 122 мм.

Неточное определение диаметра труб имеет два отрицательных результата. Затхлость и плесень при недостаточном размере, тепло летом и мороз зимой при большом. Конечно, каналы большого диаметра можно частично закрывать. А вот расширить тонкие трубы не удастся.

Поэтому специалисты советуют добавить лишних 10%. И это оправдано: неожиданно большой урожай не пропадёт.

Но заслонки (шиберы) поставить надо. Из фото понятен принцип работы. Сделать самостоятельно такую (или задвижку) не составит труда.

Специальные вентиляторы

Чтобы обустроить эффективную вытяжку для хранилища потребуются определённые вентиляторы. Существуют канальные, а также осевые вентиляционные конструкции, которые отличаются по размещению и действию.

Вентилятор канального типа встраиваются внутри приточной, а также вытяжной трубы. Вентиляционные осевые устройства, напротив, обустраиваются рядом с выходом.

Помимо этого, рынок предлагает так называемые улитки-вентиляторы, однако их применение связано с некоторыми проблемами, по этой причине для вытяжки подвального пространства лучше отдать предпочтение традиционному решению.

Типы вентиляции

Отдельная вытяжка для погреба, как и все известные системы вентиляции, организуется двумя способами: естественным или принудительным. Их обустройство существенно отличается по применяемым конструктивным схемам и по вкладываемым в них средствам. Естественная вентиляция в погребе делается в соответствии с типовым проектом, согласно которому воздух в него поступает благодаря разнице температур внутри и снаружи. При применении второй схемы в ее состав вводится элемент нагнетания давления, в качестве которого обычно используется вентилятор.

Особенности естественной вентиляции

Из-за всегда имеющейся разницы в температурах наружной и внутренней среды на их границе появляется градиент давлений, вызывающий перемещение воздушных масс. Благодаря этому свежий воздух с улицы через заборное отверстие поступает в подвал и вытесняет устоявшиеся и затхлые его массы через выводной канал. К основным элементам естественной вытяжки относят приточную трубную магистраль, вытяжной короб, отводящий воздух из подвала и так называемые “продухи”.

Входное отверстие оснащается мелкой сеткой, защищающей от попадания в трубы грязи, посторонних предметов и грызунов, а выходное закрывается оградительным козырьком. Для получения требуемой тяги вентиляция подвала обустраивается с соблюдением следующих правил:

  • В первую очередь решается проблема создания максимального перепада по высоте между входным и выходным отверстиями.
  • Также следует постараться разместить их по продольной диагонали подвала (на противоположных концах).
  • Приточное отверстие делается внизу у одной из стен, а вытяжка – в верхней части стенки, расположенной напротив первой.

Для прокладки труб и коробов вытяжной системы используются унифицированные заготовки подходящего размера.

Системы принудительной вытяжки

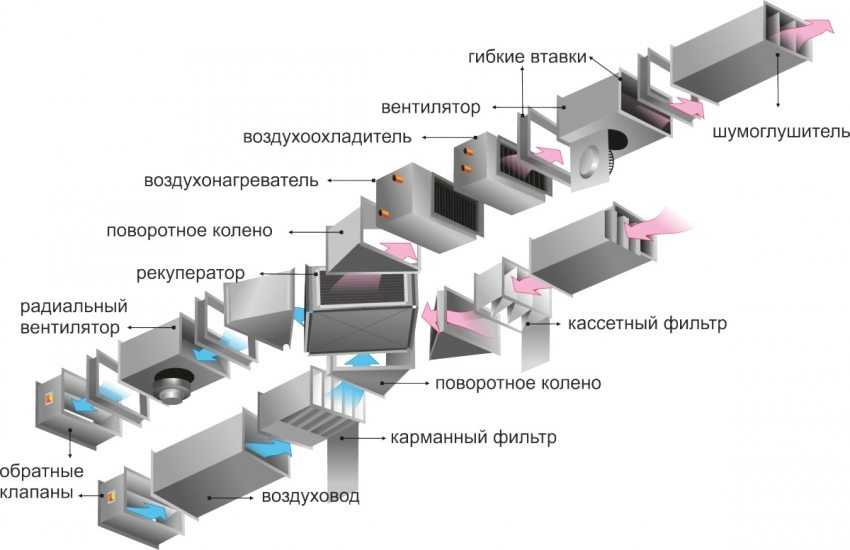

Принудительная вытяжка в погребе функционирует за счет перемещения воздушных масс, приводимых в движение внешним устройством, функцию которого обычно выполняет вентилятор. Основные ее компоненты:

  • воздуховоды, по которым перемещаются воздушные массы;
  • нагнетательная установка, посредством которой достигается воздухообмен нужной интенсивности;
  • заборные устройства, предназначенные для поддержания циркуляции воздуха;
  • сопрягающие конструкции, объединяющие воздушные магистрали с различным типоразмером труб и коробов.

Типичными образцами последних являются тройники, используемые при необходимости объединения или разделения воздушных потоков. К ним же относят удлинители и диффузоры различных конфигураций. Система принудительного вентилирования дополнительно оснащается следующими элементами:

  • специальные фильтры, очищающие закачиваемый извне воздух;
  • нагревательный агрегат, предназначенный для его подогрева;
  • узел регулировки температуры, устанавливаемой в зависимости от особенностей конструкции подвала и требований заказчика.

Оборудование принудительной вытяжки подготавливается согласно предварительно составленной схеме. Еще на стадии проектирования проводится расчет системы, по результатам которого определяется требуемая интенсивность воздухообмена и выбираются режимы ее работы.

Благодаря расширенному функционалу принудительная вентиляция обладает целым рядом достоинств:

  • независимость от погодных условий;
  • наличие автоматики, позволяющей эффективно распределять воздушные потоки и выбирать оптимальный температурный режим;
  • возможность эксплуатации в подвальных помещениях значительной площади.

Принудительный вариант

Принудительная вентиляция погреба подразумевает использование двух пластиковых труб различного диаметра. Одна работает на приток, а вторая на отток. Определить оптимальный диаметр поможет формула. На один квадратный метр площади приходится 26 квадратных сантиметров сечения. На квадратный сантиметр диаметра трубы приходится 13 квадратных сантиметров.

К примеру, площадь помещения 8 квадратов. Их множим на 26, и затем полученное значение 208, делим на 13, итого получается 16 см квадратных, это и будет необходимый диаметр трубы. Воспользовавшись системами вычисления, переходят к построению схематического рисунка.

В частном доме вентиляцию погреба приточно-вытяжного типа выполняют, согласно определенным требованиям.

  1. Вытяжная труба выводится через крышу. Для повышения тяги, если есть дымоход, то лучше расположить трубу рядом с ним. Длину нужно сделать максимальной, чтоб тяга была стабильной. Нижнюю часть трубы закрывают заслонкой для ручной регуляции тяги. На верхнее отверстие надевают специальные зонтики, чтоб защитить помещение от попадания внутрь осадков.
  2. Монтаж приточной трубы проводят в противоположном углу помещения.
  3. По длине приточная труба наоборот должна быть меньше и локализоваться практически у самого потолка, в то время, как место локализации вытяжки, почти у самого пола.

Неправильное обустройство вентиляционной системы определяется простым методом. В помещении поджигают спичку: если пламя ровное, то вентиляционная система сконструирована правильно. Такой же метод поможет определить, с какой из труб проблема.

При наличии отклонений в работе системы, необходимо отрегулировать высоту трубопровода. Если после регулировки проблема не исчезла, можно попробовать увеличить диаметр. Чтобы убрать излишек влаги, часто в помещении ставят ящик с известью.

Теплоизоляция труб от конденсата

Капли воды возникают лишь на поверхности бытовых трубопроводов, по которым идет холодная жидкость (питьевая вода и канализационный сток). Влага, имеющаяся в атмосфере помещений, конденсируется на холодных трубах из-за разницы температур между их поверхностью и воздухом.

Чем холоднее трубы, чем более насыщен влагой воздух – тем более активно происходит процесс конденсации воды.

Если по трубе идет холодная вода, на ней будет собираться конденсат. Каждую такую трубу требуется закрыть теплоизоляцией

Разница температур воздуха и поверхности труб холодного водоснабжения в частных домах обычно невелика. Ведь при нечастом потреблении домочадцами холодной воды нет ее движения по трубам, поэтому температуры домашней атмосферы и трубопровода почти что уравниваются.

Но в многоэтажном строении, жилом или офисном, холодная вода используется практически непрерывно и труба постоянно холодна.

Простейший способ борьбы с конденсатом на трубах – уравнивание температур труб и атмосферы. Необходимо закрыть холодный трубопровод паро- и теплоизолирующим материалом по всей протяженности.

Конденсат собирается на холодной трубе вне зависимости от того, из чего она выполнена

Полимеры, черные металлы, чугун или медь – не важно. Изолировать придется все трубы «холодных» коммуникаций!

Изолировать водопроводные трубы от воздействия конденсата и влажной взвеси в воздухе несложно. Нужна лишь трубка из вспененного ПВД, обойный нож и армированный скотч

Предотвратить контакт холодной трубы с воздухом позволит трубчатый теплоизолятор из вспененного ПВД. Стенка теплоизолирующей «трубки» – не менее 30 мм. Диаметр трубчатого утеплителя выбирается немногим больше, чем у изолируемого от атмосферной влажности трубопровода. Одеть утеплитель просто – разрезать по длине, следом обтянуть им трубу.

Сразу после заделки трубопровода теплоизолятором необходимо обмотать его сверху армированным скотчем для труб. Для максимальной теплоизоляции и большей привлекательности проводится обмотка скотчем фольгированным (алюминиевым).

Запорная арматура и сложно-изогнутые участки холодного трубопровода, которые невозможно закрыть трубчатой изоляцией, заматываются скотчем в несколько слоев.

Естественный воздухообмен

Естественная вентиляция подвала частного дома выполняется еще на этапе его строительства. Для этого в нижней части фундамента выполняются отдушины или по-другому – продухи цоколя. Такой способ не требует дополнительных затрат и при этом эффективно функционирует.

Как правило, продухи защищаются металлическими сетками. В холодное время года отдушины плотно закрываются. Однако, если высота потолка превышает два метра, а само помещение имеет немалые размеры, то оптимальным вариантом является приточно-вытяжная система.

Принцип ее заключается в том, что два вертикальных воздуховода размещены по углам помещения. Приточная труба располагается на высоте полуметра над полом, а вытяжная – устанавливается под потолком.

Естественная вентиляция подвала в деревянном доме

Эффективность такой системы зависит того, насколько отличается температура в помещении от температуры за окном. Чем больше эта разница, тем больше отличается давление воздуха в подвале и на улице, соответственно, тяга в воздуховодах получается сильнее. Если же в помещении и на улице одинаково жарко или холодно, то эффективность воздухообмена снижается.

Оборудование воздуховодов

Оборудовать своими руками подвал такой системой не сложно. Единственное, выполняя ее расчет, необходимо учитывать, что на тягу влияет длина труб –длинная труба будет подавать вниз больше воздуха, чем короткая.

Лучше всего использовать в качестве воздуховодов асбестоцементные трубы диаметром от 10 до 15 сантиметров, причем диаметр во многом зависит от площади помещения. Они достаточно прочные, устойчивые к влаге, к тому же на них невысокая цена.

Однако, допускается использование пластиковых и оцинкованных труб. Над воздуховодами обязательно должны располагаться дефлекторы – конусообразные «зонтики», которые защищают трубы от попадания в них осадков, а также усиливают тягу.

Дефлектор

Трубы для подвала необходимо утеплить. Как правило, утепление выполняется «сэндвичем» – воздуховод вставляется в более глубокую трубу, а пространство заполняется утеплителем, к примеру, минеральной ватой.

Кроме того, воздуховоды должны иметь утепленные задвижки-шиберы, которые позволяют полностью перекрыть воздуховоды в сильные морозы, а также позволяют регулировать подачу воздуха. Чем холодней на улице, тем сильнее необходимо перекрывать трубы.

Проверка эффективности системы

После монтажа вентиляционной системы, необходимо проверить ее эффективность. Проще всего это сделать при помощи бумажного листка. Воздушный поток должен его притянуть и удерживать.

На фото – вентилятор для принудительного воздухообмена

Естественная вентиляция подвала в частном доме

Наименее затратный способ — это устройство естественного проветривания через продухи. На стадии возведения фундамента предусмотрите парные отверстия, расположенные на противоположных стенах. Согласно п.9 СНиП 31.01*2003, суммарная площадь отдушин составляет не менее одной четырехсотой к площади всего подвала.

Схема естественной вентиляции

Рассчитайте количество и размер каждого отверстия. Форма продух не регламентируется.

  • Для исключения «мертвых зон», отступите 0,9 метра от внутренних углов, и распределите продухи равномерно по всей длине стены.
  • Сделайте аналогичную разметку для противоположной стены. Если размер отверстия превышает 0,3х0,3 метра, армируйте по периметру. Чтобы исключить затекание паводковых вод, учтите, минимальная высота нижней части продухи по внешней стене должна быть не менее 0,3 метра от уровня грунта.
  • Закройте отверстия сеткой от грызунов.

При заливке ленточного фундамента вставьте через равные промежутки обрезки канализационных ПВХ труб, герметично закрыв отверстия. После застывания бетона и снятия опалубки вы получите аккуратные продухи.

Обратите внимание! Если планировка подземного этажа предусматривает нескольких изолированных помещений, обеспечить воздухообмен нужно для каждого.

Если необходимо пробить продухи в готовом фундаменте, рассчитывайте их совокупный размер по аналогичной схеме. Для работы понадобится перфоратор или коронка по бетону для бурения круглых отверстий. Помните, что нарушение целостности фундамента может ослабить его несущую способность, проконсультируйтесь со специалистом, или выберите другой метод проветривания подпольного пространства.

Приточно-вытяжная система

  • низкая себестоимость;
  • простота сборки;
  • наличие фасонных деталей;
  • малый вес конструкции.

Выполнить монтаж сможет даже человек, не имеющий строительной квалификации. Для работы не требуется дорогостоящий инструмент.

Этапы работ

Приточная и вытяжная труба должны располагаться на противоположных стенах.

  • На расстоянии 0,5 метра от нижней точки закрепите трубу и выведите ее на поверхность на высоте 1 метр, тем самым вы обеспечите приток свежего воздуха.
  • Установите вытяжную трубу таким образом, чтобы ее нижняя часть находилась на расстоянии 1,5 метра над полом, а верхняя возвышалась над коньком крыши на высоте 0,5 метра.
  • Обеспечьте герметичность стыков.
  • Утеплите воздуховод.
  • Установите на верхнюю часть системы зонт, препятствующий попаданию осадков.

В правильно установленной системе перепад температур и разность давления создадут тягу.

По окончании работ проверьте тягу, поднеся зажженную свечу к вытяжке. Если пламя свечи отклоняется в сторону ее отверстия, значит система работает корректно. Если огонек отклоняется в другую сторону, это свидетельствует о наличии обратной тяги. Исправить проблему можно наращиванием высоты вытяжной трубы или установкой оголовка-дефлектора.

Принудительная вентиляция подвала в частном доме

При низкой эффективности естественного воздухообмена, смонтируйте в вытяжной трубе канальный вентилятор. Установка второго прибора в приточную трубу повысит производительность системы. Принцип работы заключается в нагнетании уличного воздуха в подпол и более интенсивном отведении отработанных воздушных масс наружу.

Мощность приборов рассчитывается консультантом специализированного магазина на основании размера помещения.

Современные канальные вентиляторы оснащены кожухом и комплектуются крепежом, поэтому их установка не вызовет затруднения. Некоторые модели оснащены таймером, что позволяет автоматизировать периодичность включения системы.

Согласно санитарным нормам, отапливаемые жилые помещения цокольного этажа нуждаются в кондиционировании и фильтрации. Установка рекуператора позволит подогреть поступающий воздух за счет тепла отводимого. В связи со сложностью расчетов и большим объемом работ, доверьте специалистам проектирование и монтаж таких систем.

Монтаж принудительной вентиляции погреба с двумя трубами и с одной

Как правило, принудительная система циркуляции воздуха монтируется в двух случаях. Первый из них – это наличие большого хранилища площадью свыше 40 м². Второй вариант – подвал, который используется не для хранения продуктов, а в качестве спортивного зала, игровой комнаты или другого подобного помещения.

В обоих случаях монтаж системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от избыточной влажности и сырости. Последний момент является очень важным, если в подвале установлено спортивное или другое дорогостоящее оборудование.

Устройство приточно-вытяжной вентиляции автоматического типа

В отличие от естественной, система принудительной вентиляции в погребе характеризуется следующими преимуществами:

  1. Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
  2. Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
  3. При помощи специальных устройств можно легко регулировать интенсивность циркуляции воздуха.

Из недостатков такого варианта можно выделить необходимость в регулярном техническом обслуживании, более сложный по сравнению с естественной системой монтаж, а также высокую стоимость компонентов. Кроме того, функционирование принудительной системы зависит от наличия электропитания, а это значит, что вам придется дополнительно прокладывать проводку. А при перебоях с электричеством система вообще перестанет функционировать.

Варианты обустройства принудительной системы вентиляции

Существует несколько разновидностей системы принудительной циркуляции воздуха в подземном хранилище. Первая из них подразумевает использование электрических вентиляторов.

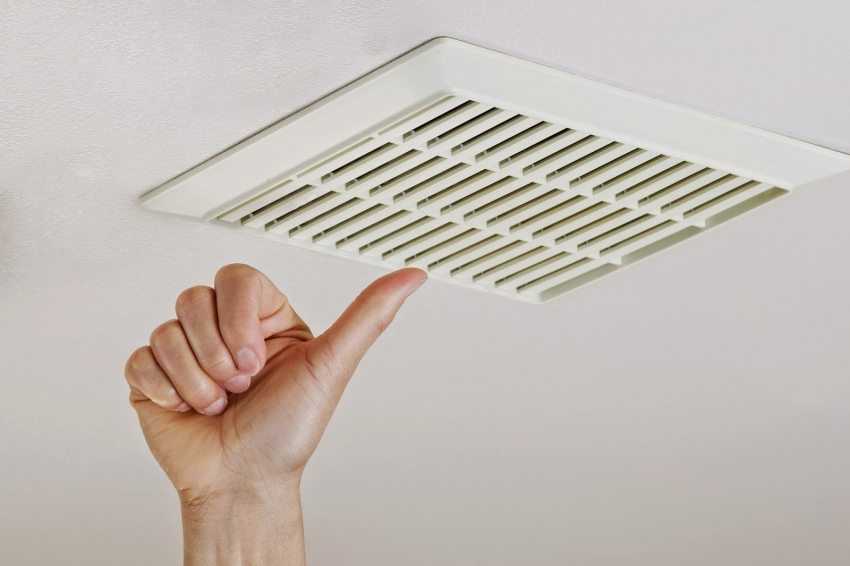

Вентиляционная решетка для защиты вытяжных вентиляторов

Вентиляторов при обустройстве принудительной вентиляции в погребе может быть два или один. Один вентилятор монтируется на вытяжной трубе со стороны хранилища, а воздух с его помощью должен выдуваться наружу. Два вентилятора – это вариант для больших помещений. В таком случае второй размещается в приточной трубе и служит для нагнетания воздуха в хранилище.

Вентиляторы могут работать в нескольких режимах, так вы сможете контролировать приток и отток воздуха, и поддерживать необходимую температуру в подвале. Электропитание может осуществляться от основной электросети, если подвал располагается под жилым домом или гаражом, а также от отдельного электрогенератора.

Если вы монтируете принудительную вентиляцию в погребе под домом, то обеспечить электроснабжение вентиляторов будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование обязательно нужно дополнительно изолировать от влаги.

Второй вариант принудительной системы подразумевает использование энергии ветра вместо электрической. Для этого на вытяжной трубе монтируется специальное устройство – дефлектор, которое ловит воздушные потоки и передает энергию на вентиляторы. На дефлекторе стоит остановиться подробнее.

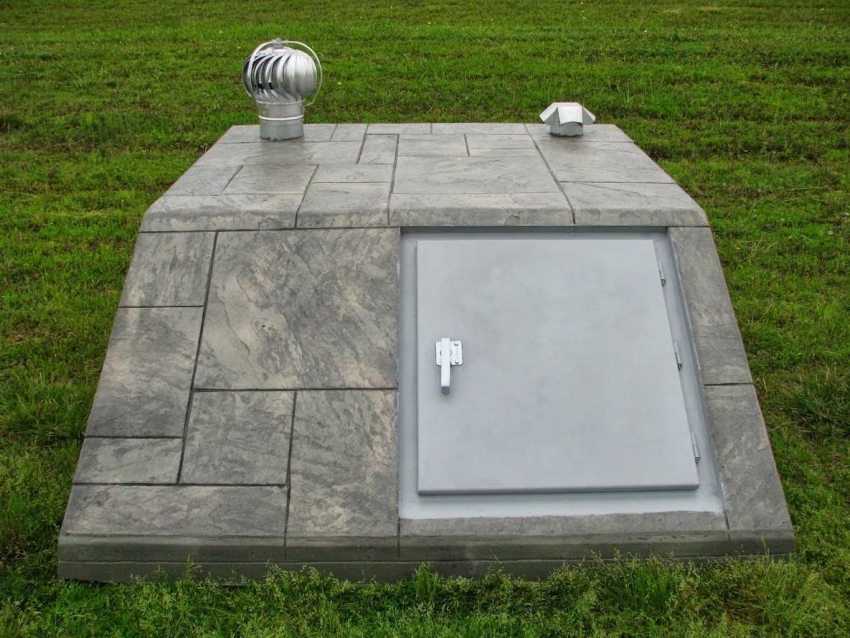

Вентиляционная система погреба с применением дефлекторов

Схема вытяжных систем

Частного дома

приточно-вытяжнойОсновные характеристики такой системы следующие:

  1. Подвод приточной трубы осуществляется в нижней части стены на высоте от 30 до 50 сантиметров над уровнем пола. По возможности её следует разместить с северной стороны здания.
  2. Вытяжное отверстие располагают как можно ближе к потолку, а сам внешний край трубы рекомендуется вывести вертикально и расположить в полутора метрах над коньком крыши. Если оборудовать трубу дефлектором, сила тяги может значительно возрасти.
  3. Для эффективного воздухообмена в подвале вентиляционные трубы лучше смонтировать как можно дальше друг от друга в противоположных стенах.

монтажу принудительной системы

  1. Помещение цокольного этажа состоит из нескольких комнат с разным функционалом.
  2. Большая площадь подвала или несколько уровней.
  3. Невозможность обустройства продухов из-за рельефа имеющегося участка или конструкции цоколя.
  4. Полная заглублённость подвала в толщу грунта.

Принудительная вентсистема состоит из обязательных и дополнительных компонентов:

  • система воздуховодов и вентиляторов;
  • анализаторы температуры воздуха и влажности;
  • автоматическое реле для контроля за работой вентиляторов;
  • фильтры очистки воздуха.

Гаража

монтажу системы естественной вентиляции
Внимание
Согласно СНиП, на каждые 10 м² площади гаражного помещения должно приходиться 15 см диаметра трубы воздуховода.

вентиляционной системы в гаражеорганизации воздухообмена в погребеВытяжку можно защитить от осадков и мусора колпаком. тут

Местное вентилирование помещений

Местная вытяжка ликвидирует отработанный воздух в местах, где происходит его загрязнение. В комплект производственных вытяжек входят вентиляторы вытяжные, трубопроводы, вентиляционные решетки.

Местную вентиляцию, предназначенную для удаления от оборудования веществ, относящихся к 1 и 2 классам опасности, устраивают так, чтобы при отключенной вентиляционной системе запуск оборудования становился невозможным.

В некоторых случаях предусматривают резервные вентиляторы и снабжают местные отсосы автоматикой. Делят такую вентиляцию на 2 вида — приточную и вытяжную. Приточный вид вентилирования выполняют в виде тепловых завес, воздушных душей.

Тепловые завесы из воздуха

Проемы, которые остаются открытыми длительное время (более 40 м за смену) или открываются довольно часто (более 5 раз), способствуют переохлаждению людей, находящихся в помещении. К негативным последствиям приводит и работа сушильных установок, выделяющих загрязнения.

В этих случаях устраивают воздушные завесы. Они выступают в качестве барьера на пути холодного или очень перегретого воздуха.

Воздушные и воздушно-тепловые ширмы проектируют так, чтобы в холодное время при открытии проемов температура в цехах не опускалась ниже отметки:

  • 14°С — во время выполнения работы, не требующей больших физических усилий;
  • 12°С — когда работа классифицируется, как средней тяжести;
  • 8°С — при выполнении тяжелой работы.

Если рабочие места находятся недалеко от ворот и технологических проемов устанавливают экраны или перегородки. Воздушно-тепловая завеса возле дверей, выходящих наружу, должна состоять из воздуха с максимальной температурой 50°С, а у ворот — не более 70°С.

Местная вытяжка с использованием специальных отсосов

Местная система вытяжки при помощи специальных отсосов сначала захватывает, а затем отводит вредные для здоровья примеси в виде газов, дыма и пыли.

Это своеобразный воздушный душ, задача которого заключается в нагнетании свежего воздуха на фиксированном месте и понижении температуры в зоне притока. Применяют его на производстве, где на работников воздействуют высокие температуры и лучистая энергия интенсивностью более 300 ккал/м²в час, излучаемая нагревательными и плавильными печами.

Бывают такие установки как стационарными, так и передвижными. Они должны обеспечивать скорость обдува от 1 до 3,5 м/с.

Применение воздушного душа — один из способов установления теплового баланса между человеком и средой, в которой он вынужден находиться

Существует и такое понятие, как воздушный оазис, являющий собой то же самое устройство, включенное в систему местной вентиляции. Оно создает в определенной части производственного помещения микроклимат с заданными параметрами.

Очищенный воздух, подаваемый в заданную отчужденную зону, обычно подвергается специальной тепловлажностной обработке.

Воздушный оазис создает улучшенные условия на рабочем месте и нейтрализует воздействие вредных веществ. Часто это отдельные кабины, но когда их установка невозможна, на рабочие места направляют струю воздуха

Если местное отсасывающее устройство приблизить непосредственно к месту выделения веществ, загрязняющих пространство, удастся удалить воздух, содержащий более высокий их процент, чем при вентиляции общеобменного типа. Местная вентиляция позволяет значительно снизить воздухообмен.

Как правильно сделать вентиляцию в погребе

Чтобы верно сделать вытяжку в погребе своими руками, рекомендовано применить четкие чертежи и схемы, это поможет предотвратить образование конденсата, спасти урожай от порчи. Благодаря шикарному ассортименту строительных материалов, есть возможность смастерить вентиляцию погреба в гараже своими руками.

Когда под гаражом расположен погреб, но в нем отсутствует вентиляция, на продукты будут пагубно влиять различные яды и токсины, выделяемые автомобилем. Решить данную проблему поможет проточно-вытяжная вентиляция. Такой тип воздухообмена возможен даже естественным образом либо за счет вентиляторов. Что касается верхушки трубы, то она выводится над гаражом.

Точная, правильная схема вытяжки поможет устранить проблему в самые сжатые сроки. Если монтировать приточную трубу, есть возможность прохождения очищенного воздуха в подвал. Роль трубы с вытяжной функцией в гараже с погребом – ликвидация чрезмерной влажности, ядовитых веществ. Оптимальный выход – удачная комбинация вытяжной, приточной системы, что можно сделать двумя методами:

  1. Естественный воздухообмен. Данный вариант является наиболее популярным и распространенным, понадобится монтаж двух труб – приточной и вытяжной. Устройство прекрасно функционирует, ведь температурный показатель в подвале и снаружи существенно отличается. Основной недостаток в том, что в теплый период вытяжка не функционирует. Что касается зимы, то ее придется прогревать дополнительно.
  2. Принудительная вентиляция в погребе. Предложенная система – самый лучший вариант из всех существующих. Благодаря данной вентиляции удается добиться оптимального микроклимата, который аналогичен уличному. Помогает обеспечить идеальный воздухообмен, так как задействованы разнообразные агрегаты, вентиляторы.

Читайте еще: Как грамотно организовать систему вентиляции в подвале частного дома.

Обустройство принудительной вентиляции выполняется с помощью электрических вентиляторов, которые добавляют в систему. Сделать подобную систему своими руками очень просто. Основное преимущество – стабилизация температуры и уровня влажности, несмотря на погоду и сезон.

Схема предложенного устройства почти не отличается от естественной вентиляции. Алгоритм действий прост: крепление труб, монтаж вентилятора в вытяжную трубу. Вместо вентилятора можно использовать иффузор-флюгер поворотный, его устанавливают на верхушку приточной трубы, функционирует от ветра. Обеспечить хорошую вентиляцию поможет дефлектор, который улучшает воздухообмен и разрежает воздух.

Есть еще один метод – установка в вытяжную трубу нагревательной лампочки, которая будет прогревать воздух.

Лучшим и наиболее продвинутым вариантом считается принудительная вентиляция механизированного типа с помощью специального моноблока. В нем устанавливается ПО, что и управляет модульной системой. Основная проблема и недостаток – высокая стоимость.

Схема правильной вентиляции погреба в гараже

Чтобы эффективно пользоваться погребом гаража, важно обеспечить правильную, полноценную вентиляцию. Для создания естественного вентилирования, можно самостоятельно смонтировать систему, используя пластиковые канализационные трубы

В процессе работы стоит соблюдать некоторые правила и советы:

  • вентиляционная схема обязана содержать ограниченное количество изгибов, поворотов труб;
  • нужно утеплить вытяжную трубу, иначе будет появляться конденсат;
  • закрыть колпаком вход в трубу, чтобы предотвратить попадание осадков;
  • вся длина трубы должна иметь равный диаметр.

Чтобы обустроить естественную вентиляцию, следует выполнить расчет площади всех отверстий. Начало приточной трубы на 50 см выше пола подвала, ее выводят наружу. Что касается вытяжной, то ее фиксируют под потолком, протягивают за крышу гаража

Важно, чтобы трубы находились в противоположных углах помещения

Выполнив все расчеты, определив сечение диаметра, необходимо определиться с материалом труб для вентиляционной системы. принято использовать два основных вида, а именно асбестоцемент и полиэтилен пониженного давления. Трубы, изготовленные из асбестоцемента, структурой похожи на шифер, поэтому их принято называть шиферными. Такое сырье считается долговечным, прочным и надежным.

Полиэтиленовые трубы совершенно не уступают в прочности, но у ни намного проще способ установки, не придется пользоваться услугами профессионалов. Основное условие – их нужно спаивать.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Комментарии: 1
  1. Александр

    Вношу этот сайт в черный список!!! Ничего не прочитал, весь экран залепило рекламой.
    Всех денег не заработаете, а пользователей отпугнёт!
    Чтоб вы обосрались со своей рекламой!!!!!!!!!!

Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
