Откатные ворота

3 этап – материалы и инструмент

Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.

Смета по расходу материалов и средств на устройство откатных ворот

Материал Количество Стоимость
Профнастил* 4 листа по 2 м.п. около 10 м.кв. 150-350 руб. за м.кв.
Труба 100х100, толщиной 4 мм. 2 560 руб/м.п.
Труба 60х30, толщиной 2 мм. 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. 153 руб/м.п.
Труба 60х20, толщиной 2 мм. В зависимости от места расположения усиливающих перемычек 147 руб/м.п.
Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. Косынки – 4 шт.150 764,80 руб/м.кв.
Для обустройства нащельника 150х150 2 шт.
Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик 1 шт. 300 руб/м.п.
Саморезы/заклепки 80 шт./130 шт. 1,25 руб./шт. 0,3 руб./шт.
Краска для профнастила 1 шт. 240 руб./1 кг.
Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол 1 шт. 140 руб./кг. 257 руб./кг. 463 руб./кг.
Краска для каркаса 1 шт.
Цемент М 400 1 шт. 200 руб./50 кг.
Песок   85 руб./50 кг.
Арматура, Ø 12 20 м.п. 41 руб./м.п.
Ручки Нужны, если не используется привод
Скрытые петли
Замки
Механизм откатных ворот 1 шт. для откатных 2 шт. для раздвижных ворот
Ролтэк МИКРО Ширина проема 3 000 Вес створки до 350 кг. 7530 руб.
Alutech Ширина проема 4 000 Вес створки до 450 кг. 150
Came Ширина проема 4 500 Вес створки до 700 кг. 29330 руб.
Came Ширина проема 4 500 Вес створки до 800 кг. 33980 руб.
Автоматика Alutech 1 шт. для откатных 2 шт. для раздвижных 25000 руб.

* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м.  Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.

Комплектующие для откатных ворот

Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.

Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.

Комплектующие для откатных ворот

Балка для откатных ворот (консоль или направляющий рельс)

Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.

Совет

Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит

Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.

Ролики для откатных ворот (роликовые каретки)

Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.

Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.

Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.

Автоматика для откатных ворот

Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:

ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;

цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;

зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.

Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

  • монтаж стоек для навешивания полотна;
  • создание распашных ворот.

Монтаж опор

Опоры можно изготовить из:

  • профильной трубы;
  • столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
  • кирпича или натурального камня.
  • деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

  • забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
  • бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

  • если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
  • глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
  • создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
  • затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
  • забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
  • чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

  • подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
  • рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
  • при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
  • чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
  • шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам

С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

О том, как установить ворота своими руками, смотрите в следующем видео.

Виды

Огромный выбор предлагаемых в наше время вариантов универсальных подъемно-спусковых, раздвижных, автоматических и других конструкций, широкий спектр видов и типов пластика, металла, дерева и автоматики, которая управляет воротами, нередко может поставить в тупик при их выборе.

Пожалуй, на сегодняшний день наиболее актуальными является подразделение на несколько видов ворот.

Откатно-роликовые

Использование: промышленные ангары и другие здания, дачи, загородные дома, имения.

Устройство: сама сдвижная плоскость/створка, опорная балка, ролики-бегунки и столбы-опоры.

Принцип действия: полотно/створка, закрепленная на кронштейне-балке, скользит по роликам.

В свою очередь, ворота подразделяются на два типа:

  • открытый (направляющая располагается снизу) – применяется при глухом выполнении ворот и для ворот с остеклением, при верхней кромке любого вида;
  • закрытый (направляющая располагается сверху) – применимо, если к внешнему виду предъявляются повышенные эстетические требования.

Плюсы:

  • можно встроить окошко либо калитку/дверь непосредственно в полотно/створку ворот;
  • проем неограничен по высоте;
  • створки практически не требуют места при открывании/закрывании;
  • устойчивость к взлому;
  • ветрозащищенность.

Минусы:

  • необходимо пространство для размещения створки в крайнем правом/левом положении при открытии ворот на максимальную ширину;
  • относительно дороги в приобретении.

Распашные

Использование: частные участки, индустриальные объекты и объекты социального пользования, хозпостройки.

Устройство: навесные, двустворчатые, с опорой на петли металлических, деревянных или железобетонных столбов/брусков.

Принцип действия: воротины поворачиваются на петлях по/против часовой стрелки.

Плюсы:

  • высокая доступность;
  • очень просто изготовить и смонтировать;
  • высокая защита от взлома;
  • можно встроить окошко либо калитку непосредственно в полотно ворот.

Минусы:

  • створки занимают много свободного пространства при открывании/закрывании;
  • створки могут пострадать от сильного ветра;
  • низкая взломозащищенность.

Рулонные

Использование: в качестве временных перегородок/стенок в торговых центрах, предприятиях, как лёгкие ворота.

Устройство: узкие горизонтальные ламели с профилированием, гибко соединенные длинными сторонами. Соединенные фрагменты уже, чем у ворот секционного типа, поэтому существует возможность использования вала для их поднятия/опускания.

Принцип действия: полотно/створка поднимается вдоль вертикальных железных направляющих и наматывается на вал, находящийся в защитном коробе над воротами.

Плюсы:

  • очень удобны для помещений с малой высотой стен;
  • очень просто смонтировать и регулировать впоследствии;
  • высвобождается много полезного внутреннего пространства.

Минусы:

  • относительно частые поломки;
  • невысокие теплоизоляционные характеристики (много щелей в полотне/створке ворот);
  • высокий уровень антикражных характеристик.

Секционные

Использование: применяются в крупных индустриальных и торговых зданиях и сооружениях из-за возможности применять и регулировать крупногабаритные створки для проезда поездов, негабаритных грузовиков, платформ и так далее.

Устройство: комплекты пенополиуретановых (сэндвич) sandwich-панелей значительной толщины. В целом полотно/створка имеет гибкость из-за того, что панели скрепляются шарнирными соединениями. Герметичны по причине использования термо- и влагоустойчивых уплотнителей.

Принцип действия: полотно скользит по направляющим с помощью роликов и размещается под потолком параллельно ему.

Плюсы:

  • не требуют свободного места около проема;
  • термо- и ветроустойчивы по этим параметрам равны кирпичной стене толщиной 30 см;
  • практически нет ограничений в выборе размеров;
  • в полотно ворот при желании встраивается окно или калитка.

Минусы:

  • требуют значительных габаритов помещения для размещения полотна под потолком при открытом положении ворот;
  • высокая цена;
  • сложны в монтаже из-за большого количества подвижных деталей;
  • требуют значительной прочности конструкций проема (бетон, или сталь) по причине значительного собственного веса.

Устройство ворот: подготовительный этап

Металлические откатные ворота

В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.

Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.

Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

  • из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
  • из стальной профильной трубы сечением не менее 600х400 мм

Схема проема для откатных ворот

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба,  центральная – посередине между ними.


Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Виды

Сдвижные ворота можно разделить на несколько подвидов, различающихся по конструкции: подвесные и консольные. Подвесные чаще используются для монтажа в проемы ангаров и других зданий технического назначения. Они надежны, но их монтаж связан с некоторыми трудностями и для него необходима спецтехника.

Консольные ворота проще в монтаже и, за счет направляющих устройств расположенных снизу, позволяют устанавливать их на улице. Они не боятся снега или пыли, устойчивы к сильному ветру. Вес конструкции распределяется на фундамент, расположенный сбоку от проема.

Для небольших ворот вместо бетонируемого основания допускается использование винтовых свай.

Плюсы и минусы

В первую очередь хотелось уделить внимание нижней части. Например, у подвесных ворот потребуется следить лишь за тем, чтобы расстояние между землей и полотном было свободным

В этом плане единственной преградой может быть внезапно выпавший снег, причем заблокировать работу смогут лишь полуметровые сугробы.

Иначе обстоит уход за консольными и рельсовыми разновидностями ворот при условии, что роликовое основание располагается в нижней части. В первом варианте предстоит периодическое очищение фундамента от наледи и снега, а во втором случае – покупка спецсредств.

Но в то же время раздвижные варианты, перемещающиеся по рельсу, требуют меньше ухода за приводом и механизмами в зимнее время года. На втором месте располагаются сдвижные подвесные ворота, ну а больше всего внимания предстоит уделять консольной разновидности, у которой передвигающее устройство расположено снизу. Что касаемо ежегодных профилактических мероприятий, то у всех разновидностей они проводятся одинаково – 2-3 раза в год.

Дороже всего по стоимости изделия, монтажа и обслуживания обходится рельсовая система, далее в импровизированном рейтинге расположилась подвесная система, ну а самый дешевый вариант – консольные ворота. В первую пятилетку консоль требует меньше всего внимания и материальных вложений.

Подводя итоги, можно констатировать, что зачастую именно консольные ворота с расположением балки внизу или посредине устанавливаются в частном секторе. Но имейте в виду, что подвесные конструкции могут прослужить несколько десятилетий. Даже до сих пор встречаются работоспособные примеры, смонтированные 50-60 лет назад.

Конструкция

Рассмотрим подробнее конструктивные особенности данного вида ворот.

Основой полотна консольных сдвижных ворот является несущая балка. Она представляет собой прокатный П-образный профиль, толщиной от 3 мм. Нижние грани должны быть параллельны земле для большей защиты, но между ними необходим зазор.

На эту балку монтируется все полотно ворот, включая противовес, поэтому подбирать габариты и толщину металла следует внимательно.

На фундамент устанавливается основание, обычно состоящее из швеллера с приваренными к нему болтами. На эти болты, впоследствии, становятся роликовые опоры, имеющие регулировку по высоте.

Размер роликовых опор должен соотноситься с размером используемой балки, а шаг между опорами выбирается исходя из ширины перекрываемого проема. Ролики откатных ворот необходимо периодически чистить от загрязнений и смазывать для плавной работы и отсутствия скрипов.

На торцы балки устанавливается крышка (на заднюю сторону) и поддерживающий ролик (спереди). Они служат для предотвращения съезда балки с роликовых опор, а поддерживающий ролик позволяет плавно заводить полотно в нижний ловитель, избегая ударов и повреждений.

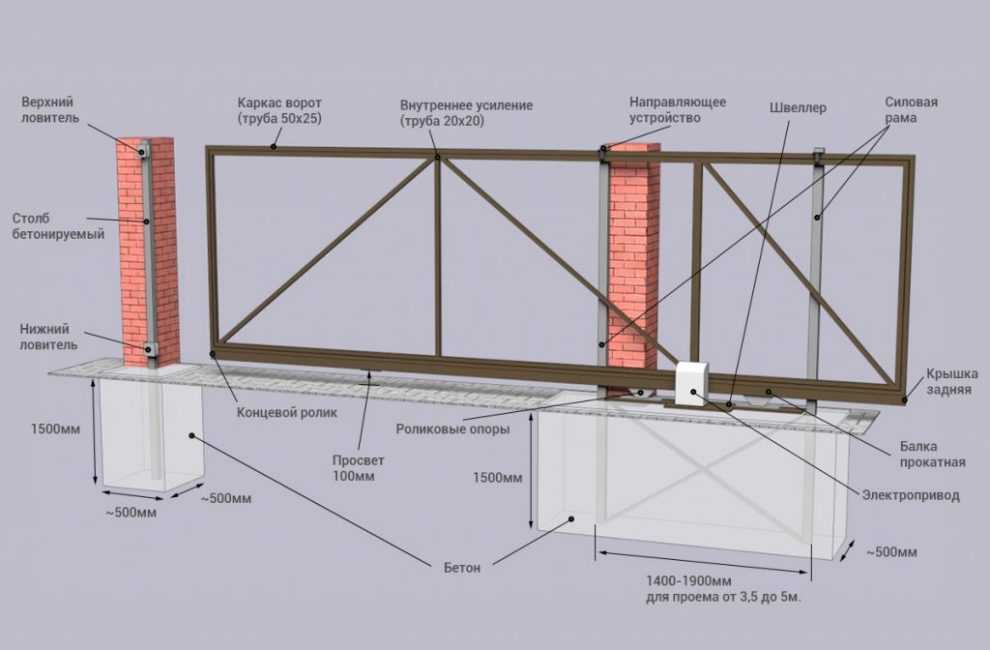

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Про автоматику распашных ворот читайте тут.

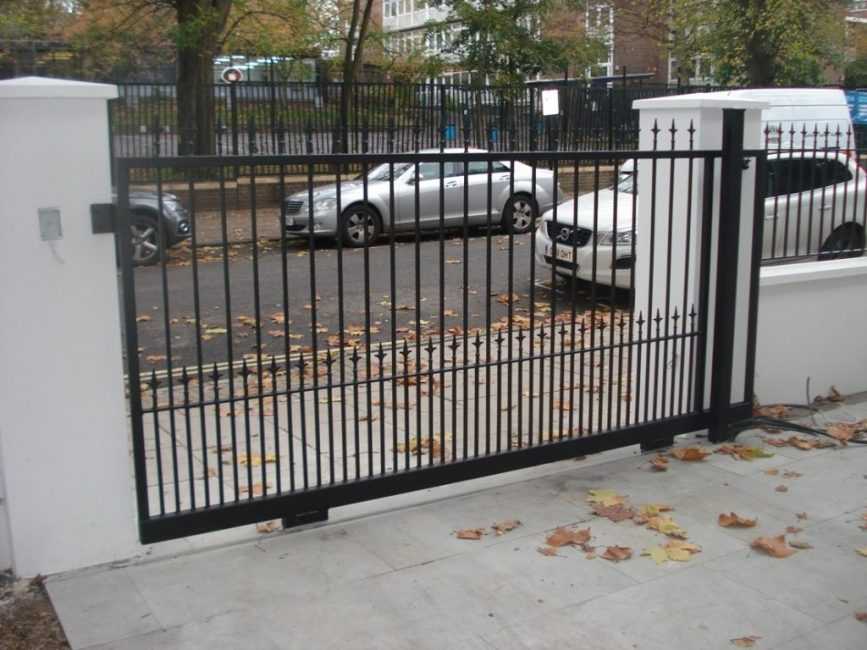

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
