Ворота своими руками: чертежи, фото и видео, сборка

Виды ворот

Тип конструкции устройства ворот — еще один важнейший вопрос. Вне зависимости от того, какой выбирается материал, есть четыре основных вида ворот.

Распашные ворота для дачи — самый популярный вид конструкции, при котором одна или две створки распахиваются наружу. Калитка, как правило, всегда имеет конструкцию распашной.
Раздвижная конструкция, когда ворота перемещаются вдоль поверхности забора, открывая или закрывая проезд.
Рулонные или роллетные ворота сворачиваются на манер рулона при открывании.
Секционные ворота убираются снизу вверх секция за секцией.

У каждого типа конструкции есть свои плюсы и минусы, поэтому следует поговорить о них более подробно.

Распашная конструкция

Популярность этого типа ворот весьма высока.

Чертеж устройства автоматических распашных ворот

Простота устройства. Соорудить распашные ворота для дачи может даже непрофессионал в сфере строительства;
Дешевизна. Возможность проведения монтажа своими руками может значительно снизить издержки по возведению ворот;
Универсальность. Установить подобную конструкцию можно практически в любом месте;
Длительность срока эксплуатации. Конструкция распашных ворот проста и надежна;
Вариативность. Для подобной конструкции можно выбрать практически любой материал.

Из минусов можно отметить, что распашные ворота для дачи — все-таки самая массивная конструкция, а для открывания ворот будет нужна площадка перед ними в несколько квадратных метров. Эту территорию нужно будет постоянно очищать от снега, листьев и прочего мусора.
Чтобы навесить распашные ворота для дачи, на опорах закрепляют мощные петли, к которым крепят основной материал изготовления ворот.

Фото и чертеж петель для ворот

Желательно предусмотреть какое-либо решение и для предотвращения самовольного закрывания створок, так как нередки ситуации, когда при порыве ветра ворота самостоятельно захлопываются. Это может нанести существенный ущерб автомобилю и даже здоровью стоящих рядом людей.

Раздвижная конструкция

Раздвижные или откатные ворота гораздо реже можно встретить в частном секторе на просторах нашей Родины. Главное достоинство раздвижных ворот — экономия пространства. Для открывания и закрывания ворот такой конструкции нужно лишь около 30 см от забора вдоль самого ограждения.
При открывании раздвижные ворота отъезжают в сторону параллельно поверхности забора.

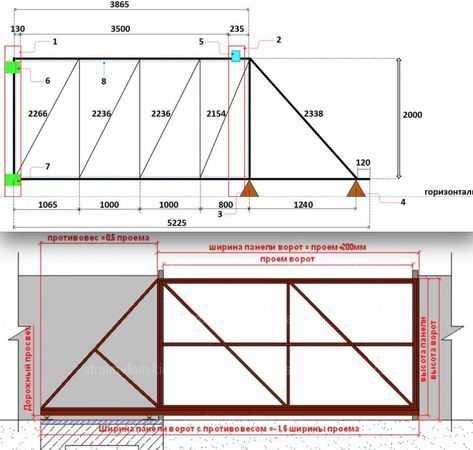

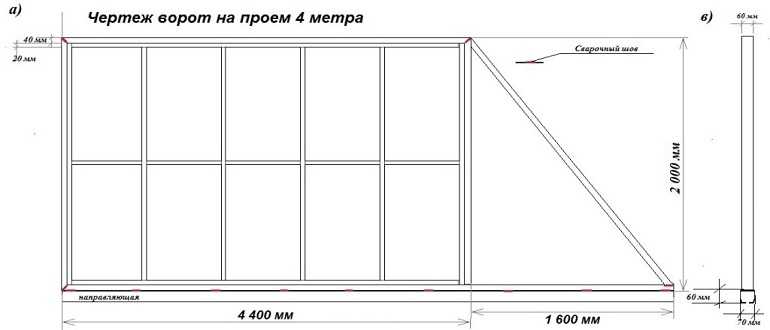

Подробная схема устройства откатных ворот

Смонтировать откатные ворота самостоятельно

Роллетные ворота

Рулонные или роллетные ворота для дачи используются редко. Подобный механизм обычно применяют на входной группе в гаражах. В качестве материала не могут браться профнастил или кованый металл, обычно это некое полотно из небольших секций из пластика или металлопластика. Конструкция по своему типу напоминает рольставни на окнах или дверях.
Это достаточно недорогой вариант для ворот, но и сломаться такая легкая конструкция может гораздо быстрее.

Так выглядят роллетные ворота для дома

Секционные ворота

Секционные ворота состоят, как правило, из нескольких сэндвич-панелей, которые при открывании перемещаются из вертикальной — в горизонтальную плоскость. Для их обустройства нужен навес или оборудованный вход в гараж. Секции работают на специальных пружинках.

Обычно такую конструкцию устанавливают не как ворота для дачи, а на складских или других промышленных объектах, так как стоимость их достаточно высока. Возможность автоматизации позволяет использовать конструкции с большим комфортом.

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления. электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение .

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

простая конструкция;
относительно низкая цена;
нетребовательны в обслуживании;
длительный срок эксплуатации;
прочность;
простота эксплуатации;
неограниченная возможность выбор дизайнерских решений и формы;
отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
возможность установить автоматику.

необходимость предусмотреть довольно много места для открытия-закрытия;
необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Основное предназначение

Для частных домов или дач калитки, встроенные в ворота, отличаются универсальным предназначением. При помощи такой конструкции возможно не только заезжать и выезжать, выходить и входить во двор, но и в паре с глухими заборами уберечь участок от природных катаклизмов. Особенно важным это является в зимний период времени, когда сильные холодные ветра отрицательно сказываются на высаженной растительности на территории участка.

Если же в обычных панельных зданиях входом считаются двери, защищающие от несанкционированного проникновения и указывающие на материальный достаток хозяина, то в частном доме эту роль играют непосредственно ворота.

В настоящее время можно также встретить кое-где деревянные врата, которые были изготовлены около 100 лет назад и сохранились по сей день. Однако за такими изделиями следует хорошо ухаживать, в противном случае распашная система или опора станет негодной к использованию

Современная мода говорит о том, что подобные конструкции уже давно устарели, а на смену им лучше всего выбирать усовершенствованные технологические ворота, но при этом необходимо обращать внимание на то, что они должны прослужить верой и правдой на протяжении нескольких десятилетий

Как правильно сделать деревянную калитку на даче своими руками (с видео)

Перед тем, как правильно сделать калитку, нужно установить столбы средней высоты, их можно соорудить из кирпича или из обычных бетонных блоков.

Снимите слой земли по линии ворот и выкопайте ямы под фундамент размером 30 х 60 х 60 см. Если ворота тяжелые или почва слабая, то фундамент придется углубить до 1,5-1,7 м.
Приготовьте цементно-песчаную смесь (1:6). Заполните ямы и выровняйте уровень раствора. Поставьте в еще не схватившийся бетон металлический профиль или другую металлическую опору, чтобы она была в самом центре основания столба.
Выкладывайте кирпичи на цементный раствор, приготовленный для заливки фундамента. Заполните пустое пространство внутри кладки цементно-песчаной смесью (1:3). Как доведете кладку до нужной высоты, накройте столб плитой.
Если вы планируете разместить на столбах фонари, проложите по опорам трубку для кабеля и просверлите в плите отверстие для него

Обратите внимание: одни петли и крепления для засова нужно устанавливать во время кладки, другие — после возведения столбов.

Конструкция деревянной калитки пошагово:

Перед тем, как сделать калитку на даче своими руками, подготовьте деревянные колышки, спилив стволы деревьев до предполагаемой высоты калитки. Размер кольев должен составлять не менее 4 см в диаметре, поскольку к ним будут крепиться петли.
Изготовьте две перекладины одинаковой длины, на которых будут крепиться деревянные колышки. Расположите перекладины на земле на расстоянии 60 см друг от друга. Разложите колышки на перекладинах с интервалом 6см.
Перед тем, как сделать деревянную калитку своими руками, просверлите дырки в колышках, а потом закрепите их поочередно винтами.
Петли на перекладинах также зафиксируйте при помощи винтов.
Вторую часть петли прикрутите к столбу забора и убедитесь, что калитке ничто не мешает легко и свободно открываться и закрываться. Вы можете также приладить задвижку или использовать пеньковую веревку для закрытия калитки.
Калитка готова! Почему бы теперь не смастерить заборчик для огорода? Он делается так же, как и калитка, только расстояние между перекладинами надо увеличить до 1,2 м.

Далее можно посмотреть на видео, как сделать калитку своими руками, в инструкции наглядно продемонстрированы все шаги:

Красивые ворота для частного дома: 25 фото-идей, обзор материалов и конструкций

Всякий владелец частного дома, будь то дачное строение или здание для постоянного проживания, по завершении строительства сталкивается с задачей установки ворот. В самом деле, предлагаемые на современном строительном рынке ворота, фото которых можно увидеть в статье, способны удовлетворить любые практические и эстетические потребности.

Выбор конструкции является ответственной задачей, поскольку её назначение состоит не только в защите участка от злоумышленников. Правильно подобранные ворота для частного дома, фото вариант которых можно увидеть далее, являются украшением всего архитектурного ансамбля и его лицом. Ведь именно они создают первое впечатление о хозяине. Потому при решении вопроса следует исходить, с одной стороны, с точки зрения практичности используемого материала, а с другой стороны — из соображений дизайна

Важно, чтобы конструкция не нарушала общей гармонии. Даже сами по себе красивые ворота и калитки могут смотреться нелепо, если они стилистически неадекватны дому, остальным строениям и забору

Решая вопрос установки ворот, прежде всего, необходимо определиться с материалом.

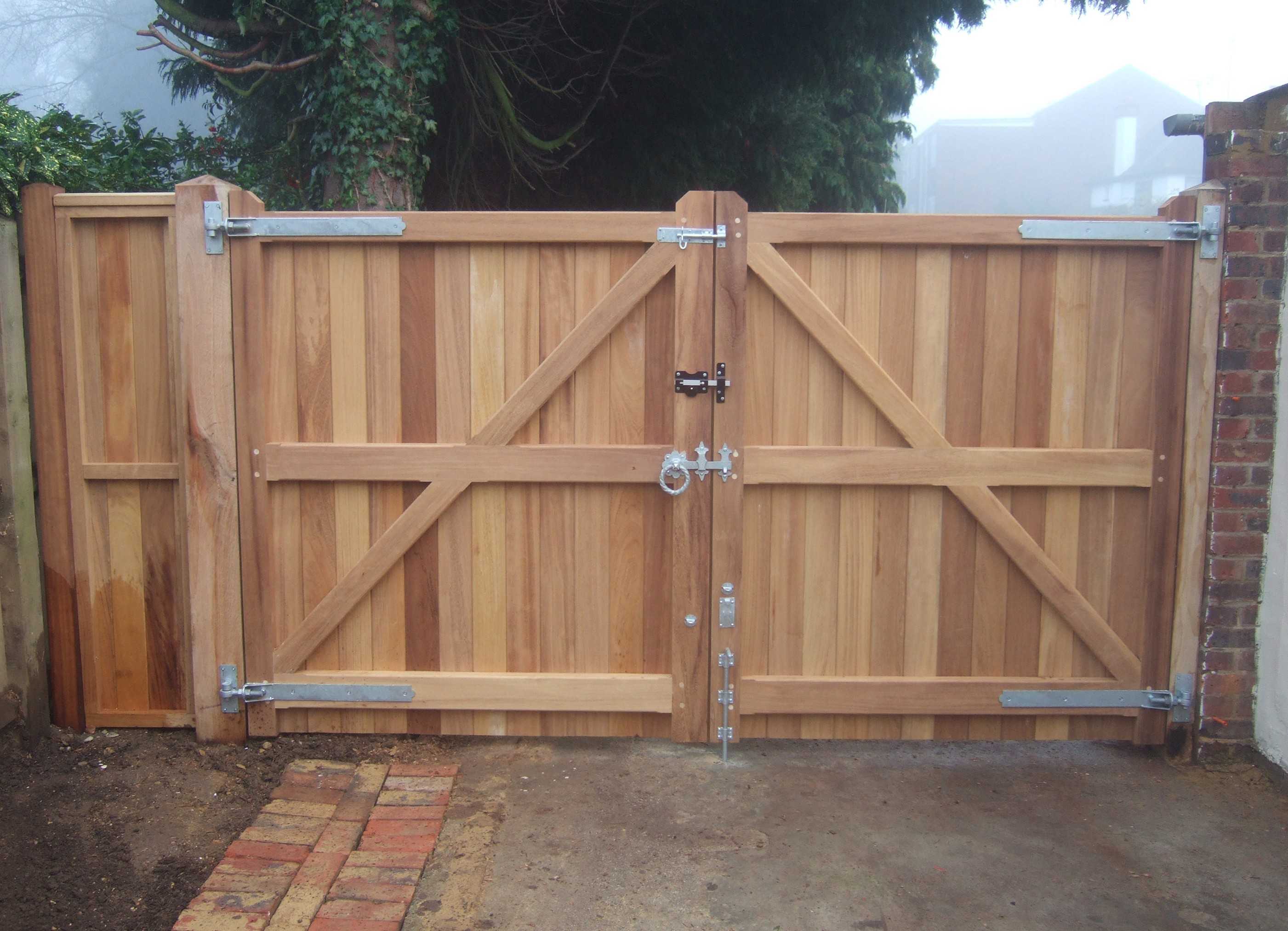

Деревянные ворота для частного дома, фото которых вы увидите ниже, являются весьма популярным решением. Причиной этому является ряд преимуществ, которыми обладает дерево. К таковым относятся:

Экологическая безопасность материала.
Простота установки конструкции и возможность выполнить такую работу самостоятельно, без помощи профессионалов.
Относительная легкость конструкции.
Возможность обойтись при монтаже без дорогого и сложного оборудования.

Основной минус конструкций из натуральной древесины состоит в их горючести. Поэтому они небезопасны в пожарном отношении. Кроме того, такие сооружения требуют регулярных процедур, обеспечивающих их сохранность и включающих в себя:

Подкрашивание и ремонт.
Обработку антисептическими составами для предотвращения гниения и поражения грибком.

Недостатком является и разница в весе, возникающая при смене сухой погоды на дождливую по причине способности древесины поглощать влагу. Результатом может стать их деформация.

Профнастил

Варианты ворот для частного дома включают в себя конструкции, изготовленные из профнастила. Этот материал представляет собой профилированные стальные оцинкованные листы. Заборы и ворота для частного дома, выполненные из профнастила, являются широко распространенной конструкцией. Причина этому в многочисленных преимуществах, которыми обладает данный материал. В их число входят:

возможность подобрать любой цвет на свой вкус;
сравнительно невысокая стоимость;
легкость монтажа;
небольшая масса;
долговечность;
отсутствие необходимости в постоянном уходе;
многочисленность вариантов оформления.

Основным минусом конструкций из данного материала является их недостаточная изысканность с точки зрения эстетических натур. Однако, проявив фантазию, можно подобрать интересную расцветку, а также оригинально оформить ворота по периметру. В результате, ворота для дома, фото которых увидите ниже, будут выглядеть весьма привлекательно.

Евроштакетник

Является разновидностью предыдущего материала и представляет собой металлические профилированные полосы с полимерным покрытием. Конструкции из металлического штакетника имеют эстетичный и современный вид.

Кованый металл

Ковка позволяет создать исключительно красивые ворота, фото варианты таких ворот представлены ниже — и каждый из них можно смело назвать произведением искусства. Недостаток данного решения состоит в его высокой стоимости. Лишь достаточно состоятельные владельцы частных домов могут себе позволить установку кованой конструкции. В то же время, кованые ворота и калитки, фото которых вы увидите далее, имеют следующий ряд преимуществ:

долговечность;
высокий уровень прочности и износоустойчивости;
эстетическая привлекательность;
возможность изготовления ворот по индивидуальному заказу;
совместимость с любыми другими материалами;
обеспечение возможности обзора.

Впрочем, некоторые люди последнее преимущество воспринимают как недостаток. В таком случае, чтобы скрыть обстановку во дворе от взглядов прохожих, можно прикрепить к воротам поликарбонатные листы.

Минусом является большая масса, требующая при монтаже заливки прочного фундамента и установки тяжелых столбов.

Кроме дерева и металла для могут использоваться также полимерные материалы: винил и шифер.

Используемые материалы

Ворота, как правило, состоят из качественно сваренной рамы, которая производится из стальных или профильных труб. Что касается профильного материала, то для этих целей подойдет только нержавеющий тип, в противном случае конструкция будет нуждаться в регулярном окрашивании. Для изготовления калиток используют профильные трубы. Другие материалы и технологии производства:

В прошлом веке на советских предприятиях хозяева загородных домов заказывали сварные листы, представляющие собой целые произведения искусства. Такой материал применялся только для огораживания территории от проезжей трассы. Особенно востребованным это было в девяностые годы.
Однако со временем, когда меняется мода и материальное состояние людей, прямоугольные непривлекательные сварные ворота заменяют чугунные конструкции. При этом такие изделия тоже можно назвать невероятным произведением искусства. Отливались такие воротины квалифицированными специалистами, а различные орнаменты и узоры были выполнены абсолютно в любых формах и размерах. Такая технология является актуальной и в настоящее время, однако стоить такие конструкции будут немалых денег.
Альтернативой для многих домовладельцев стали изделия из профильного листа. Такие конструкции способны отлично вписываться в основной забор. А если имеется желание, то их можно установить таким образом, что место для въезда и входа будет незаметным издалека.
Если же частный дом и его территория оформлены красивыми каменными сооружениями, то хозяева предпочитают огораживать участок коваными или решетчатыми воротами. Чтобы создать тепловой эффект, их необходимо обшивать поликарбонатными листами, а также можно провести монтаж уплотнителя. Кроме этого, поликарбонат можно использовать не прозрачный, а матовый. В современных строительных магазинах существует большой ассортимент этого материала абсолютно любого цвета, начиная от самых популярных и заканчивая экзотическими оттенками.
Довольно необычно смотрятся ворота, изготавливаемые из евроштакетника. При его производстве применяется специальная техника: изначально листы металла обрезаются по специальной схеме, а после этого крепятся получившиеся обрезки симметрично на направляющие.

Монтаж

Для изготовления конструкции гаражных распашных ворот с использованием листов профнастила необходимо подготовить чертеж и схему. По чертежу отметить колышками на месте будущих ворот расположение трех опорных столбов не только для самих ворот, но и для встроенной калитки из профнастила.

Опоры и каркас

Монтаж своими руками по технологии необходимо начинать с расчистки территории забора. Если каркас из профнастила имеет внушительный вес, стоит соорудить прочный фундамент. Для этого выкапывают траншею, на дно засыпают песок с гравием. Устанавливают столбы на расстоянии, соответствующем ширине ворот. Вертикальность установки трубы проверяют уровнем.

Далее ямки заливают раствором бетона. Если столбы выполнены из стальных труб, внутрь труб также заливается раствор бетона для дополнительного усиления конструкции. Заглубление столбов должно соответствовать весу конструкции из профнастила. Для распашных ворот средних размеров заглубляют трубы на треть надземной части.

Чтобы изготовить каркас распашных ворот с уголками своими руками, используют металлопрофиль с сечением 4×6 см. Из планок металлопрофиля собирают раму, для этого сваривают подрезанные под углом 45 градусов концы. Для дополнительного усиления жесткости крепкой конструкции делают одну или две планки или уголки в зависимости от размера ворот.

Петли для створок

Чтобы установить и закрепить створки из профнастила на опорных трубах своими руками, необходимо подогнать петли каркасов изделий и трубы по уровню. Последовательность выполнения подгонки изделий следующая:

Устанавливаем каркас створки строго вертикально на стойки из бруса или кирпича по высоте зазора под воротами;
Выравниваем каркас, используя уровень;
Учитывая, что на створки ворот петли уже установлены, отмечаем по ним места, чтобы сварить петли на опорных трубах. Свариваем петли столба;
Навешиваем первую створку, затем по аналогию проделываем ту же работу со второй створкой. Убираем поддерживающую стойку.

При выборе крепежа для изделий, калитки и распашных ворот учитывают нагрузку от крепкой конструкции створок. Для легкого полотна ворот из профнастила хватит четырех петель. Сварить цилиндрический петли — наиболее надежный способ крепления.

Монтаж профлистов

Для установки листов профнастила необходимо соблюдать определенную технологию и последовательность выполнения работ:

профнастил нарезают с учетом размера каркаса минус 2-3 мм;
каркас створок ворот из металлопрофиля укладывают на опоры и к нему саморезами крепят листы профнастила;
далее профнастил и металлопрофиль покрывают грунтовкой и краской.

Для усиления крепкой конструкции ворот из металлопрофиля своими руками делают перемычки. Даже с учетом того, что крепкие опорные трубы вкапываются глубоко в землю, из-за движения грунта конструкцию может повести, поэтому делают монтаж перемычек. Лучше сварить съемные перемычки, которые крепятся болтами.

Створки ворот можно украсить ковкой и уголками. Как правило, ковкой украшают верхнюю часть изделий, ворот или калитки. Створки из профнастила для калитки делают по аналогии.

Варианты открытия ворот

Способов открывания может быть несколько:

Автоматический.
Механический.

Автоматический способ открывания подойдет для моделей как распашного типа, так и откатного типа. Материал, из которого изготовлены изделия, не оказывает влияния на возможность установки автоматики для управления воротами. К выбору механизма нужно подходить ответственно. Если вы ничего не понимаете в этом вопросе тогда проконсультируйтесь со специалистами, они подберут вам необходимую автоматическую систему исходя от типа установленных изделий, их габаритов и веса. Также нужно отметить что автоматическое управление имеет множество преимуществ, потому что позволяет быстро и легко осуществлять открытие даже самых больших и тяжелых моделей для дома, также существует возможность дистанционно производить открытие и закрытие.

Помимо плюсов автоматических систем управления существуют и минус — придется дополнительно тратить деньги на монтажные работы, также вкладываться в дальнейшую эксплуатацию ворот. Однако и тут можно существенно снизить расход если приобрести автоматический привод, работающий на солнечной энергии.

Виды конструкций ворот

Калитки и ворота выполняют особую функцию, это — первая дверь вашего владения, которая очень много может рассказать о вкусах и отношении к людям хозяев дома

Некоторые калитки и ворота привлекают к себе внимание причудливой формой, другие так сливаются с забором, что их практически невозможно разглядеть. Одни типы и виды ворот как бы ненавязчиво подсказывают, что тут находится вход на участок

Другие виды конструкций ворот напоминают тяжелые крепостные врата и без обиняков сообщают окружающим, что посторонним вход воспрещен.

Основные требования:

Ворота и калитка не должны открываться наружу, а также иметь пороги, затрудняющие проезд.
Угол открытия калиток и ворот составляет 90°.
Минимальная ширина калитки составляет 0,9 м, въездных ворот — 2,4 м.
Рядом обязательно должно быть свободное пространство, так как зимой на площадке перед калиткой и воротами придется постоянно расчищать и куда-то откидывать снег.
При входе надо найти место для домофона, освещения и почтового ящика.

Обустраивая загородный участок, необходимо создать условия для удобного въезда автомобиля. Существует два типа ворот: распашные и откатные. Первые распахиваются, освобождая проем, а вторые сдвигаются вдоль забора.

Распашные ворота. Распашные конструкции — это традиционный тип ворот, который пользуется популярностью благодаря надежности, невысокой цене, простоте установки. Недостатки: для удобства пользования нужно большое свободное пространство на участке; при больших снегопадах участок перед воротами придется расчищать перед каждым открыванием; сильные порывы ветра могут неожиданно распахнуть створки.

Откатные ворота. В откатной конструкции при открывании полотно ворот перемещается влево или вправо вдоль внутренней стороны ограды, освобождая проем для проезда автомобиля. В открытом положении ворота вообще не требуют свободного места на участке. Зато цена такой конструкции выше на 40-80 %, чем стоимость распашных изделий из того же материала.

Рельсовая конструкция откатных ворот. При помощи роликов панель ворот перемещается по уложенному на земле вдоль проема рельсу; сверху на столбе два ролика удерживают ворота в вертикальном положении. Для установки необходим фундамент, где будут располагаться опорные ролики.

Консольная конструкция. Панель ворот перемещается вдоль балки, установленной над проемом ворот, и нависает над землей иногда на высоте около 10 см, благодаря чему даже во время снегопадов панель сохраняет свою подвижность.

Посмотрите все описанные выше виды ворот для дома на фото, где показан дизайн и принцип работы:

Установка ворот своими руками

Если створки ворот по планировке не должны иметь большой вес, то в качестве материалов для опорных столбов идеально подойдут металлические трубы круглого или квадратного сечения диаметром 80 или 100 мм. Их будет вполне достаточно для обеспечения надёжности конструкции. Хотя если проще найти трубы большего диаметра, то можно использовать и их.

Монтируются опорные столбы, как правило, бетонированием. Их забивают на глубину до 1,3 метра в землю. Но перед этим необходимо на уровне 80-90 см выкопать яму для заливки бетона. То есть, забить столб следует на 50 см, остальная часть будет залита раствором.

Есть и альтернативный способ установки опорных столбов:

бурят скважину нужного диаметра и длины;
столбы кувалдой забивают в отверстия, при этом постоянно с помощью строительного уровня контролируют вертикальное положение;
опоры соединяются с уже установленными стояками забора на участке;
к опорам привариваются петли, места для которых предварительно определяются;
створки взвешиваются на опорные столбы для проверки правильности схождения.

Работы делаются поэтапно:

Для начала проделывается отверстие глубиной до 2 метров и диаметром до 250 мм. Точные размеры будут зависеть от габаритов столба и его сечения.
На дне нужно сделать 10 см песчано-щебневую подушку и тщательно её утрамбовать.
Засыпается такого же объёма песчано-гравийная подушка, которая также утрамбовывается.
Финальным этапом будет заливка раствора (бетонирование конструкции). Пока бетон полностью не застыл, столбы выставляются по уровню. Зафиксировать их положение необходимо с помощью клинков. Полное застывание бетона длится на протяжении 1-2 недель.

Вся работа делится на несколько этапов

После засыпки песчано-гравийной подушки в отверстие забивается так называемый арматурный стакан, в который и устанавливается столб. Потом конструкция заливается бетоном. При этом фиксация с помощью клинков не понадобится, так как столб будет удерживаться в стакане. Нужно всего лишь подкорректировать горизонтальный уровень.

После того как бетон застыл (обычно понадобиться от 1 до 2 недель в зависимости от температурных показателей в определённом регионе), можно провести разметку и приварить петли. Они должны быть массивными, так как конструкция получается тяжёлая. Нельзя забывать и об отступе при сварке петель для того, чтобы створки могли свободно открываться. Просчитать нужно и возможность смещения грунта в связи с таянием снега или долгих сезонов дождей. В этом случае стоит добавить ещё несколько сантиметров зазора.

Для того чтобы избежать деформаций столбов, их можно дополнительно укрепить с помощью балки в нижней части. Её можно спрятать в грунт. Конструкция будет ещё более жёсткой, если дополнительно установить раму сверху столбов, но в этом случае микроавтобусы, грузовые машины и специализированная техника не смогут проехать.
