Что такое маркировка профнастила – краткая характеристика
При выборе важно обращать внимание на маркировку профнастила. Обычно она выглядит как сочетание букв и нескольких цифр. Буквы указывают на сферу применения материала, а именно:
Буквы указывают на сферу применения материала, а именно:
- Н – несущий профлист высокой прочности. Предназначен для кровельных работ, возведения ангаров, контейнеров, гаражей, складов.
- НС – несуще-стеновой материал со средними параметрами жесткости. Пригоден для кровли, стен, заборов, ворот, калиток.
- С (ПС) – стеновой профнастил без прочности на поперечный изгиб. Используется для ограждений, хозпостроек.
- ПК – профнастил кровельный с полимерным покрытием.
За буквами следуют цифры, обозначающие геометрические параметры листа. Рассмотрим их в порядке расстановки в маркировке:
- высота волны;
- толщина;
- ширина;
- длина.
Все характеристики указаны в миллиметрах. Например, профлист С10-0,5-750-11000 – это материал, предназначенный для строительства заборов и отделки стен с толщиной 0,5 мм, шириной 750 мм и длиной 11 метров.
Основные марки профнастила, востребованные на сегодняшний день:
- Н-60;
- НС-21;
- НС-40;
- НС-44;
- ПС-8;
- ПК/ПС-10;
- ПК/ПС-20;
- ПК/ПС-25;
- ПК/ПС-35.
Кровля из профлиста: расчет количества листов
Чтобы сделать расчет материала на крышу обязательно будут нужны сведенья о размерах применяемого материала и крыши. Для начала рекомендуется начать с расчета стропильной системы.
Также обязательно нужна информация о предполагаемом весе уже готовой конструкции, и значения сечения балок учитывая материал покрытия.
Главными составляющими стропильной системы являются бревна и брусья, что предназначены для возведения каркаса крыши. Расчет шага укладки брусьев делают после проведения расчетов нагрузки на кровлю, которая учитывает вес крыши, ее покрытия и свой вес.
Это делается, чтобы предусмотреть все возможные нагрузки на крышу. Кроме того, в расчет нагрузки включается вес рабочих, что будут заниматься ее монтажом и сильные порывы ветра.
Внимание!
Для расчета покрытия и стропильной системы воспользуйтесь нашим онлайн-калькулятором! После проведения расчета общей нагрузки делается расчет количества деревянных балок, что распределяют в определенном направлении под углами.
Расчеты:
- Для того чтобы определить какая нагрузка будет оптимальной для погонного метра частей стропильной системы, нужно воспользоваться таблицами с детальными расчетами, что находятся в специальной литературе по строительству.
- Проводиться расчет суммарного метража.
- Просчитывается общее количество балок, измеряя длину одного из них.
Преимущества и недостатки профнастила

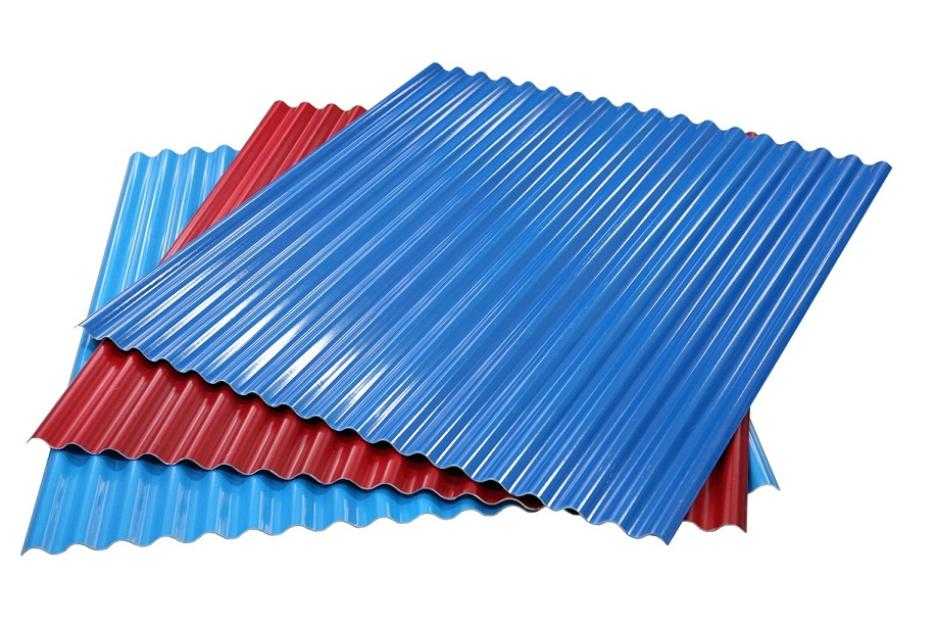

Профнастил – профилированный лист, который производится из оцинкованной листовой стали путем холодного проката. Жесткость материала обеспечивается волнообразной или трапециевидной (в зависимости от марки) формой профиля, получаемой методом профилирования.

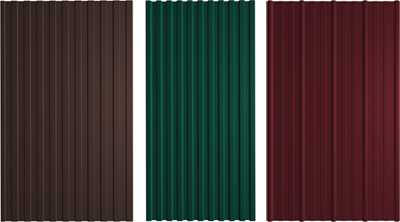

Рисунок. Фотографии профнастила с низким и высоким профилем
Основные преимущества применения профнастила для укрытия крыши частного дома:
-
Хорошая прочность – в зависимости от профиля покрытие способно выдерживать различные снеговые и механические нагрузки.
-
Устойчивость к коррозии – материал защищен слоем цинка и защитно-декоративного полимерного покрытия, что защищает его от пагубного воздействия влаги.
-
Относительно небольшой вес – способствует минимизации постоянных нагрузок на несущие конструкции здания и облегчает монтажные работы.
-
Нетребовательность к уходу – при эксплуатации не нуждается в каком-либо уходе. Главное, правильно подобрать угол наклона скатов, чтобы не пришлось вручную очищать кровлю от снега зимой.
-
-
Широкий выбор цветовых решений – имеются даже покрытия под дерево и камень, но для кровли они обычно не применяются.
-
Длительный срок службы – в зависимости от защитного покрытия производители дают гарантию на сквозную коррозию от 10 до 50 лет, на внешний вид от 2 до 35 лет.

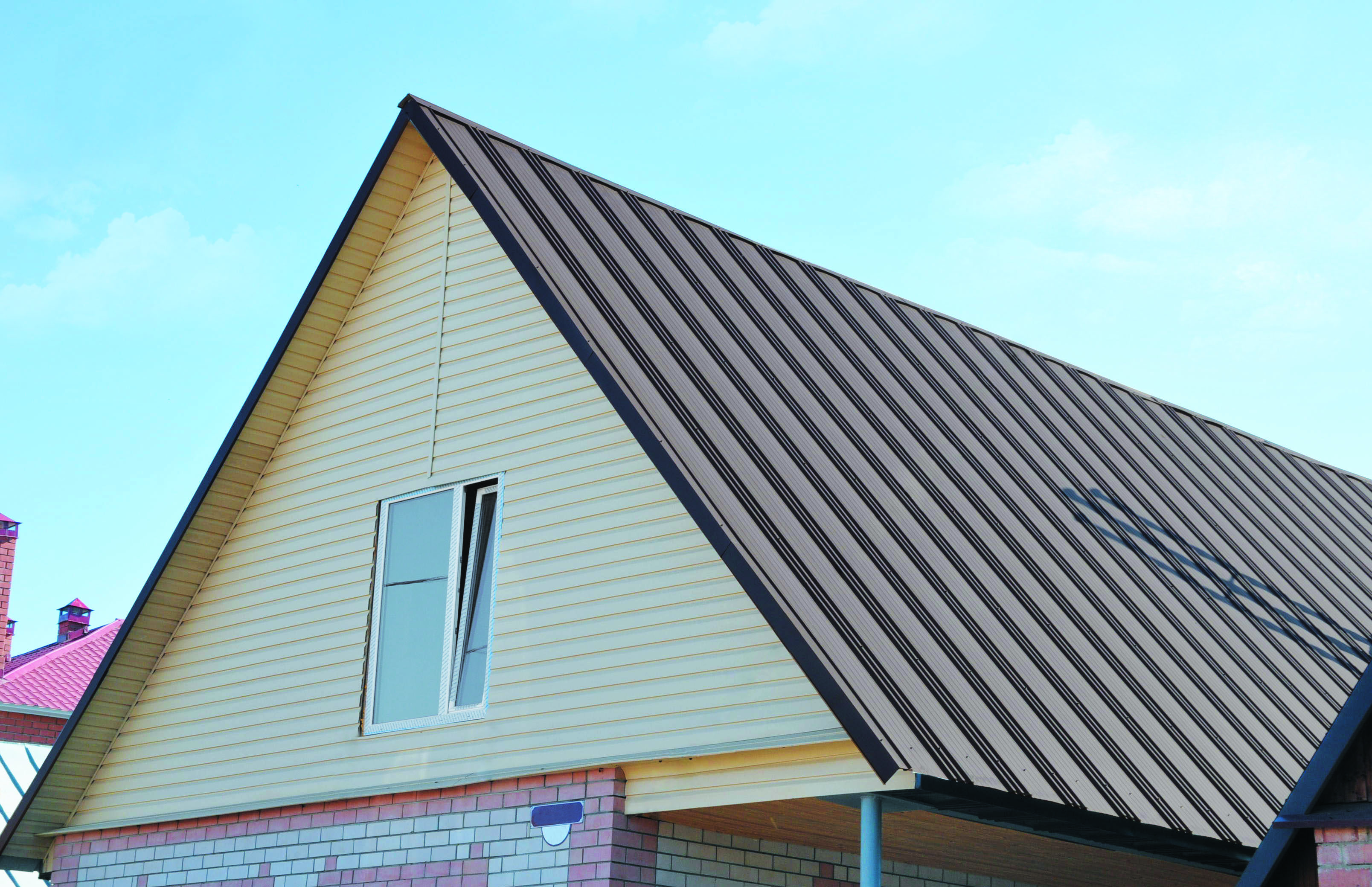

Рисунок 2. Фото крыш из профнастила
Из недостатков следует отметить следующее:
Высокая шумность при граде и сильном дожде – минимизировать этот эффект позволяет качественный «кровельный пирог» с достаточной толщиной минеральной ваты (150-200 мм для средней полосы России).
Повреждение защитно-декоративного покрытия – даже мелкие царапины снижают стойкость материала к коррозии и сокращают срок его службы. Поэтому любые повреждения требуется сразу же закрасить соответствующим составом.
Нарушение герметичности – обычно происходит из-за непрофессионального монтажа
Важно строго соблюдать технологию укладки и крепления профилированных листов.
Вес наиболее популярных марок материала
Профлист считается универсальным, поэтому может применяться для жилых сооружений, временных построек, гаражей или иных строений. Он может иметь полимерное покрытие или защитный слой из краски. Обладает разной толщиной и иными параметрами, поэтому пред выбором конкретных листов рекомендуется тщательно изучить их свойства. Особенно это относится к их весу на квадратный метр. Так как существует много видов профлиста, требуется оценивать характеристики каждой разновидности.
Стеновой профлист
Предназначается для обшивки стен строений, а также для формирования прочных и надежных ограждений. Для его производства используется качественная сталь, толщина которой варьируется от 0,5 до 0,7 мм, подробнее читайте: размеры профнастила.
Вес стенового профлиста зависит от его толщины, поэтому если толщина равна 0,45 мм, то вес листа на 1 кв. м. равен 4,52 кг, а вот при толщине 0,7 мм этот показатель равен 6,78 кг.

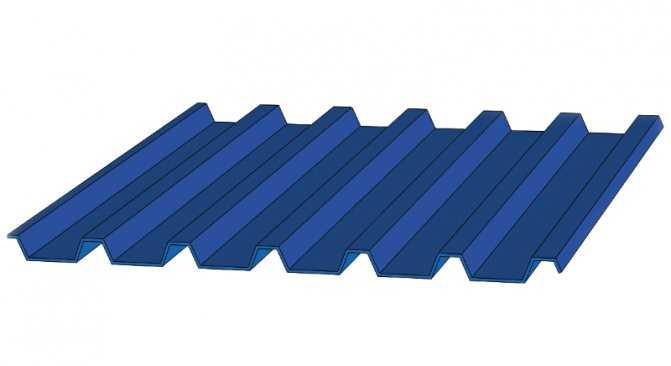

Несущий профнастил
Имеет высокий показатель несущей способности, поэтому выбирается для возведения прочных и долговечных ангаров, павильонов или аналогичных сооружений.
Для его изготовления используются специальные стальные заготовки, толщина которых варьируется от 0,7 до 1 мм. Вес так же зависит от толщины, поэтому если она равна 0,7 мм, то масса будет 8,67 кг/м2, а если она равна 1 мм, то масса будет 17,17 кг/м2.
Универсальный профнастил
Вес профнастила универсального требуется определять наиболее часто. Именно он используется в процессе формирования кровельного покрытия на разных строениях. Он представлен в многочисленных марках, причем каждая используется при тех или иных условиях. При выборе конкретной марки учитывается толщина листа и условия эксплуатации.
Таблица веса профнастила
| Марка материала | Толщина листа в мм | Ширина листа в мм | Вес 1 м длины/1 м2 листа в кг |
| МП20 | 0,50 | 1150 | 5,42/4,70 |
| 0,55 | 1150 | 5,91/5,13 | |
| 0,70 | 1150 | 7,40/6,44 | |
| С21 | 0,50 | 1000 | 5,40 |
| 0,55 | 1000 | 5,90 | |
| 0,70 | 1000 | 7,40 | |
| С10 | 0,50 | 1000 | 4,77 |
| 0,55 | 1000 | 5,21 | |
| 0,70 | 1000 | 6,50 | |
| С8 | 0,50 | 1150 | 5,40/4,70 |
| 0,55 | 1150 | 5,90/5,13 | |
| 0,70 | 1150 | 7,40/6,43 | |
| НС44 | 0,50 | 1000 | 5,40 |
| 0,55 | 1000 | 5,90 | |
| 0,70 | 1000 | 7,40 | |
| НС35 | 0,50 | 1000 | 5,40 |
| 0,55 | 1000 | 5,90 | |
| 0,70 | 1000 | 7,40 | |
| Н114 | 0,80 | 600 | 8,40/14 |
| 0,90 | 600 | 9,30/15,50 | |
| 1 | 600 | 10,30/17,17 | |
| Н75 | 0,70 | 750 | 7,40/9,87 |
| 0,80 | 750 | 8,40/11,20 | |
| 0,90 | 750 | 9,30/12,40 | |
| Н60 | 0,70 | 845 | 7,40/8,76 |
| 0,80 | 845 | 8,40/9,94 | |
| 0,90 | 845 | 9,30/11,01 | |
| Н57 | 0,70 | 750 | 6,50/8,67 |
| 0,8 | 750 | 7,49,87 |

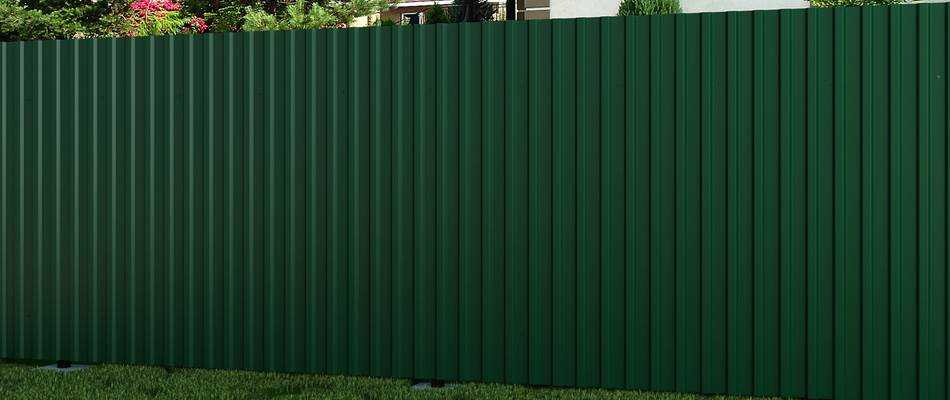

Стандартный размер профнастила для забора по ГОСТ
Стандартные размеры профлиста для забора можно найти в ГОСТ 24045-94 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства». Из приведенного ниже рисунка видно, что стандартом строго регламентируются все основные размеры профнастила для забора, цена его при этом зависит от марки стали, какая толщина профлиста для забора и из чего выполнено его защитно-декоративное покрытие.
| Марка профнастила |
Основные характеристики |
Профлист для забора, вес 1 м длины, кг |
Профнастил для забора, вес 1 м², кг |
Ширина заготовки, мм |
|||
| B | B1 | t | n | ||||
| С10-899-0,6 | 918 | 899 | 0,6 | 9 | 5,1 | 5,7 | 1000 |
| С10-899-0,7 | 0,7 | 5,9 | 6,6 | ||||
| С10-1000-0,6 | 1022 | 1000 | 0,6 | 10 | 5,6 | 5,6 | 1100 |
| С10-1000-0,7 | 0,7 | 6,5 | 6,5 | ||||
| С18-1000-0,6 | 1023 | 1000 | 0,6 | 10 | 6,4 | 6,4 | 1250 |
| С18-1000-0,7 | 0,7 | 7,4 | 7,4 |
Как видно из приведенной таблицы, в стандарте прописаны все основные размеры профилированного листа
Необходимо обратить внимание на то, что ширина профнастила для забора приведена в двух колонках. Это две различные величины. Одну из них называют рабочая, или полезная ширина профлиста для забора, а другую просто шириной листа
Одну из них называют рабочая, или полезная ширина профлиста для забора, а другую просто шириной листа.
Разница между ними в нахлесте, необходимом при креплении профлиста. Поэтому рабочая ширина профнастила меньше ширины листа именно на величину нахлеста. При этом, как тоже видно из таблицы, во всех условных обозначениях профнастила указывается именно полезная ширина.
Ширина профилированного листа может и не соответствовать стандарту. Многие производители изготавливают металлический профилированный лист по ведомственным техническим условиям (ТУ), поэтому ширина листа профнастила для забора может быть от 800 до 1850 мм.
Более широкий лист позволяет значительно увеличить ширину пролета забора из профнастила, серьезно снизив расходы на установку опорных столбов и минимизировав количество стыков и креплений. Это удобно, однако при этом появляются сложности в транспортировке и доставке подобного листа на место строительства.
Стандартом также регламентируется и толщина профнастила для забора. Вообще металлический профилированный лист может изготавливаться из металла, толщиной от 0,35 до 1,2 мм.
Толщина профлиста для забора 0,35 или 0,40 мм относится к самому низкому ценовому сегменту. Однако не следует забывать, что основной функцией забора является защита участка от проникновения посторонних. Поэтому выбирая, какой толщины профнастил для забора установить на своем участке, большинство застройщиков предпочитают стандартный профиль из металла 0,6-0,7 мм. Такой профиль сложнее повредить и невозможно согнуть перпендикулярно ребрам жесткости без специальных инструментов.
Стандартом устанавливается и длина профнастила для забора. Точнее не сама длина листа, а ее кратность. Поскольку профнастил изготавливают из рулонной стали, длина его листов может быть практически любой. Но стандарт предусматривает, что стеновой профнастил должен изготавливаться мерной длиной от 2,4 до 6,0 м, с кратностью 300 мм.
Такая длина профлиста для забора позволяет возвести ограждение необходимой вам высоты без промежуточного крепления. Это повышает прочность забора, а также серьезно увеличивает его срок службы.
Стоит отметить, что не все стандартные размеры, регламентированные ГОСТом, одинаково распространенные. Особенно это касается длины листа. Многие компании предпочитают не приобретать профилированный лист большой длины из-за сложностей в его транспортировке.
Поэтому будьте готовы, что если вам нужен 6-метровый профлист для забора, из-за подобного размера его цена при пересчете на квадратный метр может оказаться больше, чем у аналогичных листов меньшей длины. Кроме того, приобрести листы такой длины в магазинах сложно – скорее всего, вам придется обращаться напрямую к производителю.
Читайте по теме:
Крепление профнастила на забор
Как правильно выполнить крепление профнастила на забор? Какие саморезы использовать? Как часто? Какой должен быть нахлест? Ответы на все эти вопросы — в статье.
Фундамент для забора из профлиста
Виды фундамента под забор из профнастила. Как сделать столбчатый, ленточный и столбчато-ленточный фундамент для забора из профлиста в цифрах и схемах.
Расценки на забор из профлиста
Виды фундамента под забор из профнастила. Как сделать столбчатый, ленточный и столбчато-ленточный фундамент для забора из профлиста в цифрах и схемах.
Самые распространенные марки профнастила.
В зависимости от назначения и области применения профнастил выпускают различной высоты и видом гофры.
Профильный лист марки «С» используют при проведении фасадных работ, облицовки зданий, различных перегородок и ограждений. Может также использоваться как кровельный материал на крышах небольших хозяйственных построек — беседки, навесы, гараж. Обустройство кровли из такого профнастила требует соблюдение ряда условий, среди которых — это сплошная обрешетка, угол наклона ската крыши должен быть не менее 20 градусов, чтобы осадки не задерживались и не было дополнительной нагрузки на стропильную систему и стены здания.

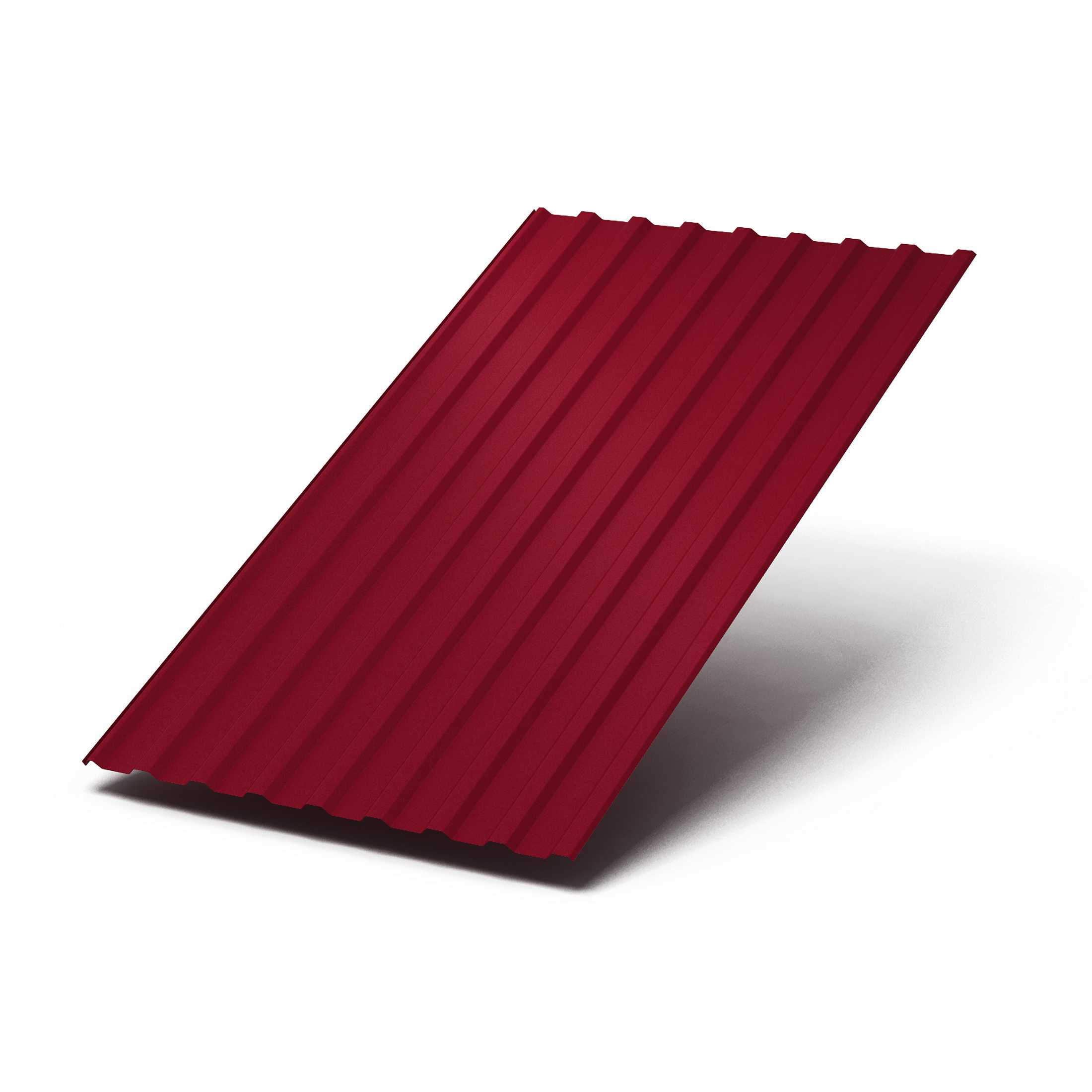

Профнастил С8
Данный вид профильного листа относится к стеновым покрытиям. Высота его гофры составляет 8 мм. Гофра трапециевидной формы, ширина полос при этом составляет 50 мм. Что позволяет создать декоративную поверхность. Такой материал окрашивают в разные однотонные цвета, а также под древесину, кирпичную кладку и другие натуральные материалы. В производстве такого профильного листа используется рулонная тонколистовая сталь с толщиной 0,5-0,7 мм. Рабочая ширина данного вида материала составляет 1150 мм. Чаще всего данный вид используют при обустройстве потолков, стен, заборов, перегородок.
Профнастил С21
Этот стеновой профильный лист все чаще применяется как бюджетный материал для крыши. Симметричность гофры и достаточная частота их расположения позволяет равномерно распределить нагрузки, а также добавляет жесткости материалу. Равнобедренная форма гофры позволяет сделать стыки внахлест. Также его можно использовать для обустройства быстро возводимых зданий, ограждений.
Все профильные листы, которые маркируются буквой «Н«, характеризуются в первую очередь как профнастил для крыши. Данный материал может использоваться для обустройства межэтажных перекрытий, которые должны выдерживать большую нагрузку. Высокая высота волны и сложный рисунок делают такой материал более прочным и стойким к различного рода деформациям и нагрузкам.
Важно: металлопрофиль монтируется на крыши угол наклона которых должен быть не менее 12 градусов, иначе возможно срывание листов порывами ветра либо деформация листа под тяжестью снега. Профнастил Н60
Профнастил Н60
Его используют как профильный настил для крыши либо как основу под мягкие кровельные материалы. Основными преимуществами данного профнастила считается его доступность, невысокая стоимость, высокая прочность, универсальность применения. Изготавливают такой материал на листогибочном оборудование из рулонной стали шириной 1250 мм.
Профнастил Н75
Данный материал применяется на кровлях любой конфигурации. Так как сложный рисунок гофры и дополнительные ребра жесткости могут выдержать большой вес снежного покрова. При его производстве используется сталь толщиной от 0,5 до 1 мм. Рабочая ширина такого листа 750 мм. Длина листа может варьироваться в пределах 12 метров.
Универсальный материал маркируют обозначением «НС», который применяют при проведении различных видов строительных работ, среди которых обустройство крыши, фасада, опалубка для железобетонных перекрытий между этажами, внутренние перегородки и многое другое. Его также можно использовать как профнастил для плоской крыши.
Профнастил НС35
Универсальный материал, оснащен дополнительно ребрами жесткости, которые позволяет увеличить прочность профлиста к деформации. Обрешетку стропильной системы под данный вид кровельного покрытия можно сделать с шагом 1,2 — 1,5 м. Такие материалы более выгодно закупать большими партиями и выполнять из них крышу и забор дома.
Многие обозначения профнастила часто позволяют взаимозаменять металлопрофиль между собой, главное учитывать при этом назначение и область применения. Процесс установки гофролиста не потребует от вас владение особыми навыками и умениями. Все работы можно выполнить в короткие сроки.
Важно: чем больше толщина листа и выше высота гофры, тем большей жесткостью обладает материал, тем самым увеличивается его несущая способность. https://www.youtube.com/embed/UxPgI1sNQNQ
Оцинковка
Оцинковка проходит методом горячего цинкования — изделие окунают в ванну с расплавленным цинком при температуре около 460 °C. На воздухе цинк (Zn) вступает в реакцию с кислородом (O2) и получаем оксид цинка (ZnO), потом происходит реакция с диоксидом углерода (CO2). Получается достаточно прочная пленка серого матового цвета из карбоната цинка (ZnCO3).
Класс оцинковки профнастила
Существует 3 класса оцинковки. Отличаются они массой нанесенного цинка с двух сторон на металлическое изделие из расчета на 1 кв.м. Как дополнительный параметр указывается полученная толщина (мкм) цинкового покрытия.
| Класс оцинковки | Расход цинка (г/м2) | Толщина слоя (мкм) |
| Повышенный класс (маркировка «П») | 570-855 г/м2 | 40-60 мкм |
| 1 класс | 258-570 г/м2 | 18-40 мкм |
| 2 класс | 142-258 г/м2 | 10-18 мкм |
Сфера применения разного класса оцинковки
Повышенный класс больше предназначен в неблагоприятном климате (морской климат, пыль, снег) и в зонах с агрессивной средой (промышленные предприятия).
Первый класс в основном применяют в частном строительстве и чаще из-за цены, потому что дешевле.
Второй класс покрытия чаще используют на строительных объектах, где срок эксплуатации измеряется в месяцах. Это могут быть временные ограждения, бытовки и т.п.
Значение цифр в маркировке профнастила
Как вы уже поняли, буква в маркировке (она обычно стоит первой), означает тип листа. Вторая цифра, следующая за буквой, – это показатель высоты листа в миллиметрах. Например, профнастил С20 – это стеновой лист с высотой профиля 20 миллиметров, а профнастил Н75 – лист с высотой 75 миллиметров.
Третья цифра – это толщина стали, которая применялась для штамповки листа, показатель также приводится в миллиметрах.
Следующая за ней цифра обозначает монтажную ширину профиля в миллиметрах.
Последняя цифра – это предельная длина листа в миллиметрах. Вполне естественно, что длина листов может отличаться, ведь при заказе партии профиль режется под нужную длину.
Таким образом, получается, что, например, маркировка профнастил С20-0,55-750-12000 означает, что данный лист предназначен для стеновых ограждений, обладает высотой 20 мм, создан из металла толщиной 0,55 мм, а поставляется в профилях 0,75х12 м.
Выбор материала будет простым делом для всех, кто умеет правильно читать его маркировку, ведь она содержит практически всю нужную для настоящего мастера информацию.
Технология монтажа профнастила марки С8
В принципе, все профилированные листы монтируются одинаково. То есть существуют определенные правила, которыми нельзя пренебрегать. Упустили одно, получили низкое качество конечного результата. Давайте обозначим эти правила:
- Как уже было сказано выше, соседние листы в независимости от того, укладываются они в вертикальной, горизонтальной или наклонной плоскости, располагаются внахлест в одну или две волны.
- Если производят стыковку двух соседних листов в продольном направлении, то смещение одного относительно другого не должно быть меньше 10 см. И чем угол наклона закрываемой плоскости меньше, тем нахлест должен быть больше.
- Крепят профнастил к обрешетке или каркасу кровельными саморезами с шестигранной головкой. При этом крепеж обязательно снабжается прокладкой из неопреновой резины, которая под действием разных температур и солнечных лучей не изменяет своих размеров и эксплуатационных характеристик.
Крепление профнастила проводят кровельными саморезами с шестигранной головкойИсточник lv.aviarydecor.com
Крепление проводят только в нижнюю волну. Если есть необходимость скрепить между собой два соседних листа, то используют короткие саморезы, которые вкручиваются в верхний профиль места нахлеста двух волн.
Саморезы надо вкручивать строго перпендикулярно уложенному листу. Нельзя производить крепление с перекосом, потому что таким образом получается негерметичное прилегание неопреновой прокладки к плоскости профилированной панели. То есть образуется щель
Это особо важно в процессе укладки профлиста на кровельные конструкции.
Сильно затягивать крепежные изделия нельзя. Также нельзя их не докручивать
В обоих случаях произойдет образование негерметичного соединения. То есть кровельный саморез должен прижимать профнастил к обрешетке, а не вдавливать его с усилием.
Видео описание
В видео показаны правила крепления профилированных листов к обрешетке или каркасу:
Заключение по теме
Профнастил марки С8 при своих не самых высоких прочностных характеристиках пользуется достаточно большой популярностью среди загородных застройщиков. Невысокая цена, плюс довольно-таки неплохая жесткость панелей дает возможность использовать их в широком списке строительных операций. К тому же в последнее время стала популярной отделка домов и хозяйственных блоков профнастилом, где опять-таки применяется марка С8.
Стандартные размеры материала
При покупке профнастила С21 технические характеристики можно изучить в сертификате качества, который обязательно предоставляют ответственные продавцы. Стандартные параметры марки:
- Полезная ширина. Составляет 1000 мм, но иногда указывается полная ширина – 1051 мм.
- Длина. Производство позволяет продавать профнастил С21 в размер, то есть, в нарезку от 1 м. Стандартные листы имеют длину в 6 и 12 м.
Параметры профлистов С21: длина, ширина, высота волныИсточник mosstroysmesi.ru
- Высота гофры. Строго равна 21 мм с допустимым отклонением в партии в 1 мм.
- Толщина. Зависит от производителя, многие фабрики выпускают профнастил С21 толщиной в 0,35 – 0,8 мм с шагом в 0,5-1 мм.
- Вес. Обычно указывают вес 1 кв. м. Начинается от 4,4 кг.
При покупке важно учитывать цель использования профнастила. Так, для крыши чаще приобретают листы длиной от 3 м, а для заборов – от 2,4 м
| Вес 1 м2 профнастила С21 в зависимости от толщины заготовки | ||
| Толщина в мм | Вес в кг | Вес 6 м листа в кг |
| 0,4 | 4,45 | 26,7 |
| 0,5 | 5,4 | 32,4 |
| 0,6 | 6,4 | 38,4 |
| 0,7 | 7,4 | 44,4 |
| 0,8 | 8,4 | 50,4 |
При выборе толщины профлиста важно помнить: чем металл толще, тем дольше он противостоит коррозии. Однако не во всех случаях можно использовать самые тяжеловесные листы С21, например, при смене крыши на старых домах
И здесь на пользу придёт его преимущество – небольшой вес при толщине в 0,4-0,5 мм.
Видео описание
В этом видео строитель-любитель делится своим опытом возведения кровли из профнастила марки С21.
Сферы применения марки С21
Несмотря на «стеновую» маркировку, размеры листа профлиста С21 позволяют использовать его для решения разных строительных задач. Самые популярные из них:
- создание кровли на плоских и покатых крышах, в том числе на жилых и производственных зданиях;
- реконструкция устаревших внешних стен путём их обшивки листами С21;
- строительство заборов дач, частных домов и промышленных территорий, в том числе – временных ограждений;
- возведение хозяйственных и промышленных построек;
- создание жёстких перегородок с возможностью утепления;
- сооружение сэндвич-панелей;
- использование листов малой и средней толщины для создания облицовки с утеплением;
- строительство гаражей, павильонов и торговых ларьков.
Пример стационарного торгового киоска из профлистаИсточник mod-b.ru
Особенности обрешётки при использовании листов С21
Главным условием для правильного использования профнастила С21 в качестве кровельного материала считается корректное обустройство обрешётки. Только в этом случае изделия прослужат не менее 20-30 лет при наличии полимерного защитного покрытия.
Указанная толщина материалов – оптимальная. Можно применять листы 0,8 мм, если здание выдержит возросшую нагрузку. А вот меньше 0,5 мм для кровли не рекомендуется.
Обрешётка крыши перед монтажом профнастила С21Источник remontnik.ru
Коротко о главном
Размеры профнастила С21 с лёгкостью позволяют назвать материал универсальным. Он подходит и для строительства ограждений, и для создания кровель с углом наклона как до 15 градусов, так и больше. Главное – правильно подбирать толщину материала и шаг обрешётки в случае возведения крыши.
Но даже на этом сферы использования материала не заканчиваются. Профлист С21 прекрасно подходит для строительства хозяйственных помещений, а иногда его используют и для быстрой постройки торговых зданий и ларьков.
Выпускается материал с цинковым или полимерным защитным покрытием. Да, второй вид стоит дороже, но зато можно выбрать более чем из 30 вариантов оттенков! И прослужит такой забор или крыша существенно дольше – от 20-30 лет.
Расшифровка маркировки профнастила ГОСТ ↑
Обозначение профнастила по госту представляет собой буквенно-цифровой код, каждый элемент которого несет смысловую нагрузку начиная от параметров листа и кончая клеймом производителя.
Сразу отметим, что первые буквы в коде, как правило, соответствуют области применения материала:
Что же определяет их высокую несущую способность и повышает устойчивость к воздействию всевозможных нагрузок.
- Все начинается с основы, для которой используют холоднопрокатную высоколегируемую сталь. На нее нанесен защитный слой – полимерный, лакокрасочный или ферро-цинковый сплав.
- трапециевидная форма волны, которая обеспечивает его стойкость к воздействию статических и динамических нагрузок;
- металлопрофиль с повышенной несущей нагрузкой характеризует наличие дополнительных ребер жесткости, имеющих вид канавок. К примеру, у марки Н57 – одна по гребню волны, марки 114 их три – две по гребню и еще – проходящую через нижнюю точку профиля. Самые распространенные маркировки профнастила для крыши – Н45, 75 и 114.
Внимание!
При использовании профилированного материала типа «С» для кровельных работ, крыша обязательна должна иметь большой уклон, и покрытие должно собираться либо на очень плотную, или сплошную обрешетку.
HC (иногда МП) – универсальные профилированные листы, используемые для настила и ограждений, хотя для отделки и фасада тем не менее рекомендуется использовать профнастил «С». Самые востребованные размеры – листы с шириной в 1000 мм.
Какую еще информацию содержит маркировка профнастила – размеры, вид используемого при изготовлении проката, тип покрытия, соответствие ГОСТу.
Таким образом,
- на первом месте в маркировке стоит обозначение назначения листов;
- на втором – высота профиля (мм), изменяется в диапазоне от 8 мм до 114;
- третьем – толщина листа (мм), как правило, она варьируется в пределах половины-одного миллиметра.
На заметку
При наличии особого оборудования возможно изготавливать также профнастил марки свыше 1 мм толщины.
- четвертом – полезная ширина листа (мм). Иногда встречаются маркировки с указанием двух величин (через бекслеш) для ширины. В этом случае вторая указывает на общую ширину, а разница между ними, соответственно, на глубину нахлеста;
- пятом – длина (мм).
Совет
Обращаем ваше внимание на условность длины. В отличие от ширины, практически стандартной величины, длина может быть любой
Стандартная длина изделий, выпускаемых согласно ГОСТ – 0–6 м. Такой материал можно найти только в магазине. Но не будем забывать, что профнастил это прокатный материал, и если необходимы листы с индивидуальными размерами, их всегда можно заказать за весьма умеренную плату на маленьких предприятиях.
Все эти параметры в конечном итоге определяют прочностные характеристики металлопрофиля.
- При использовании алюминоцинкового проката при маркировке металлопрофиля используют аббревиатуру АЦ, электролитического цинкового – ЭОЦП.
- маркировка может содержать также информацию о защитно-декоративном покрытии. К примеру, аббревиатура МЛ-1203 означает, что в качестве антикоррозийной защиты была использована эмаль соответствующей марки.
- иногда в обозначении отображены определенные конструктивные особенности листов. К примеру, буква К, следующая после С20, означает, что по краю профиля имеется капиллярная канавка.
- маркировку профнастила, выполненного по госстандарту, завершает отметка ГОСТ 24045-94. Профили, изготовленные по специальному заказу согласно ТУ, такой отметки не имеют.
Критерии правильного выбора профнастила
Специалисты утверждают, что чем толще приобретается профилированный лист, тем более высокой надежностью он обладает.
Важно! Материал значительной толщины имеет хорошую стойкость перед процессом коррозии, выдерживает существенные нагрузки от ветра и снега, поэтому может использоваться в сложных условиях на протяжении длительного времени. Для правильного выбора качественного кровельного материала учитываются важные критерии:
Для правильного выбора качественного кровельного материала учитываются важные критерии:
- Толщина листа. Чем она больше, тем более тяжелым и надежным будет профлист. Желательно выбирать средний показатель, чтобы нагрузки на систему стропил, мауэрлат и строение в целом были небольшими, но при этом листы прекрасно справлялись с разными воздействиями.
- Металлоемкость. Параметры и состав используемой для создания материала стали непосредственно влияет на вес листа, поэтому перед непосредственным приобретением рекомендуется тщательно изучить качество имеющегося материала. Желательно ориентироваться на покупку премиум марки стали, так как это положительно скажется на сроке службы и качестве покрытия.
- Высота волны. Чем она выше, тем больше масса и несущая способность профлиста. Высокий профиль дополнительно уменьшает полезную площадь материала, что приводит к увеличению его расхода в процессе формирования кровельного покрытия.
- Наличие антикоррозийного покрытия. Оно обеспечивает стойкость листов перед процессом коррозии, но при этом значительно увеличивает вес кровельного покрытия.
Таким образом, при выборе материала надо учитывать множество разных критериев, позволяющих получить действительно качественное и долговечное покрытие, дополнительно читайте: какой профнастил выбрать для крыши.
Видео по теме:
Технология производства
Стеновой профнастил марки С8 изготавливают методом холодного проката из стальных заготовок, толщина которых составляет 0,7-0,8 мм, согласно требованиям ТУ 1122-079-02494680-01 или ГОСТ 24045-94. В линию по производству этого материала входит разматыватель, в который устанавливается рулон тонколистовой стали марки 220, формовочная машина, придающая заготовкам нужный рельеф, а также гильотинные ножницы, производящие нарезку листа в размер, и цех покраски. Процесс изготовления профлиста обычно полностью автоматизирован, поэтому стандарты качества поддерживаются на высоком уровне. Для производства профнастила с8 используют следующие виды сырья:
- Холоднокатаная рулонная сталь марок 220-350, изготовленная по ГОСТ Р 52246-2004, с защитным покрытием из цинка, нанесенным согласно требованиям ГОСТ 14918.
- Оцинкованная сталь с защитно-декоративным полимерным покрытием по ГОСТ Р 52146-2003 или односторонним лакокрасочным покрытием согласно ГОСТ 30246.
